練習 - 將筆記本整合到 Azure Synapse 管線內

18 分鐘

在此單元中，您將建立 Azure Synapse Spark 筆記本，以分析和轉換由對應資料流載入的資料，並將資料儲存在資料湖中。您將建立參數資料格來接受字串參數，以針對筆記本寫入資料湖的資料，定義資料夾名稱。

然後，您會將此筆記本新增至 Synapse 管線，並將唯一的管線執行識別碼傳遞至筆記本參數，讓您稍後可以將管線執行與筆記本活動所儲存的資料相互關聯。

最後，您會使用 Synapse Studio 中的 [監視]中樞來監視管線執行、取得執行識別碼，然後找出儲存在資料湖中的對應檔案。

關於 Apache Spark 和筆記本

Apache Spark 是一個平行處理架構，可支援記憶體內部處理，以大幅提升巨量資料分析應用程式的效能。 Azure Synapse Analytics 中的 Apache Spark 是 Microsoft 在雲端中的其中一種 Apache Spark 實作。

Synapse Studio 中的 Apache Spark 筆記本是 Web 介面，可讓您建立包含即時程式碼、視覺效果和敘述文的檔案。筆記本是驗證想法和使用快速實驗從您的資料取得見解的絕佳位置。筆記本也廣泛用於資料準備、資料視覺效果、機器學習和其他巨量資料案例中。

建立 Synapse Spark 筆記本

假設您在 Synapse Analytics 中建立對應資料流，以處理、聯結和匯入使用者設定檔資料。現在，您想根據哪些為喜愛和首選，且過去 12 個月內購買最多的產品，找出每個使用者的前 5 名產品。然後，您想要計算全體產品的前 5 名。

在此練習中，您建立 Synapse Spark 筆記本來進行這些計算。

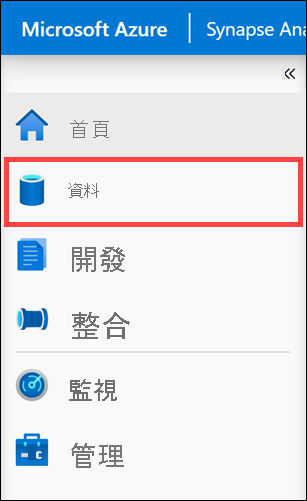

開啟 Synapse Analytics Studio (https://web.azuresynapse.net/)，然後移至 [資料]中樞。

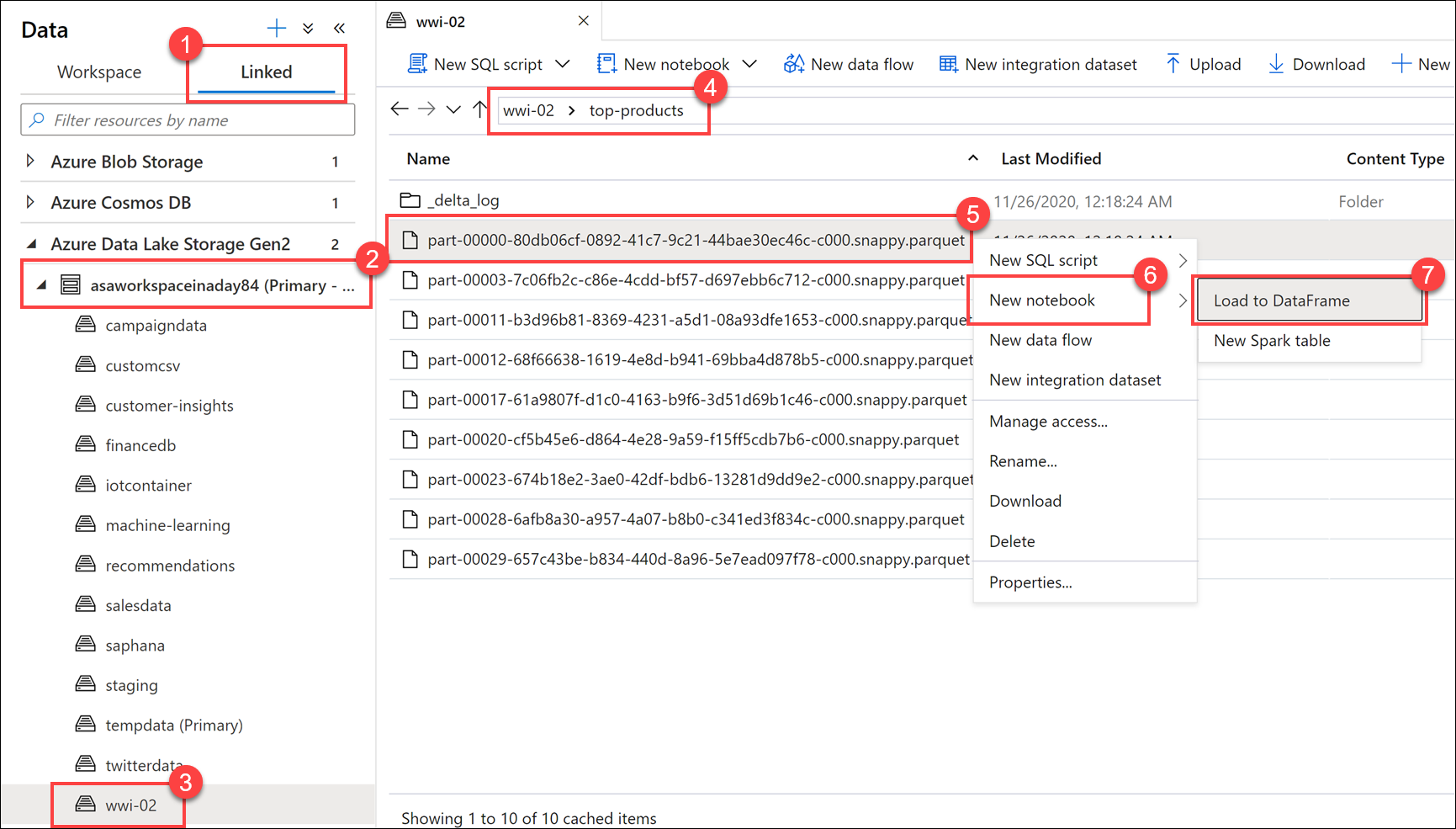

選取 [已連結]索引標籤 (1)，然後展開 [Azure Data Lake Storage Gen2] 下方的主要資料湖儲存體帳戶 (2)。選取 [wwi-02]容器 (3)，然後開啟 [top-products]資料夾 (4)。以滑鼠右鍵按一下任何 Parquet 檔案 (5)，選取 [新增筆記本]功能表項目 (6)，然後選取 [載入至 DataFrame] (7)。如果您沒看到該資料夾，請選取 Refresh。

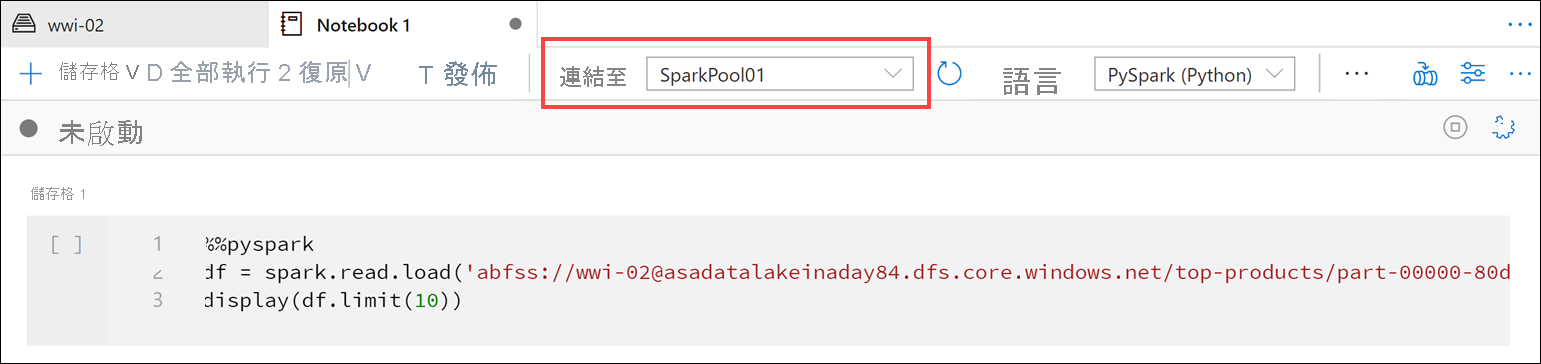

請確定筆記本已附加至 Spark 集區。

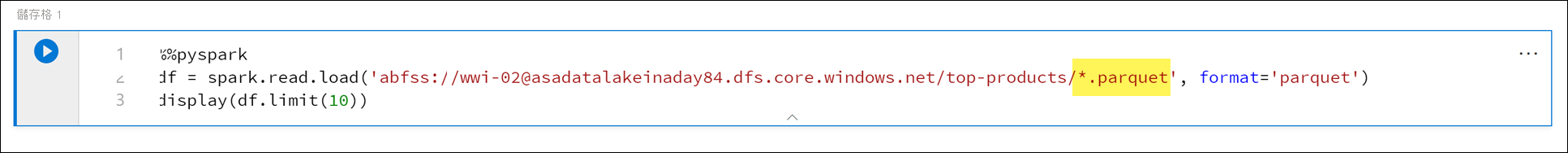

將 Parquet 檔案名稱換成 *.parquet(1)，以選取 top-products 資料夾中的所有 Parquet 檔案。例如，路徑應該類似於：abfss://wwi-02@YOUR_DATALAKE_NAME.dfs.core.windows.net/top-products/*.parquet。

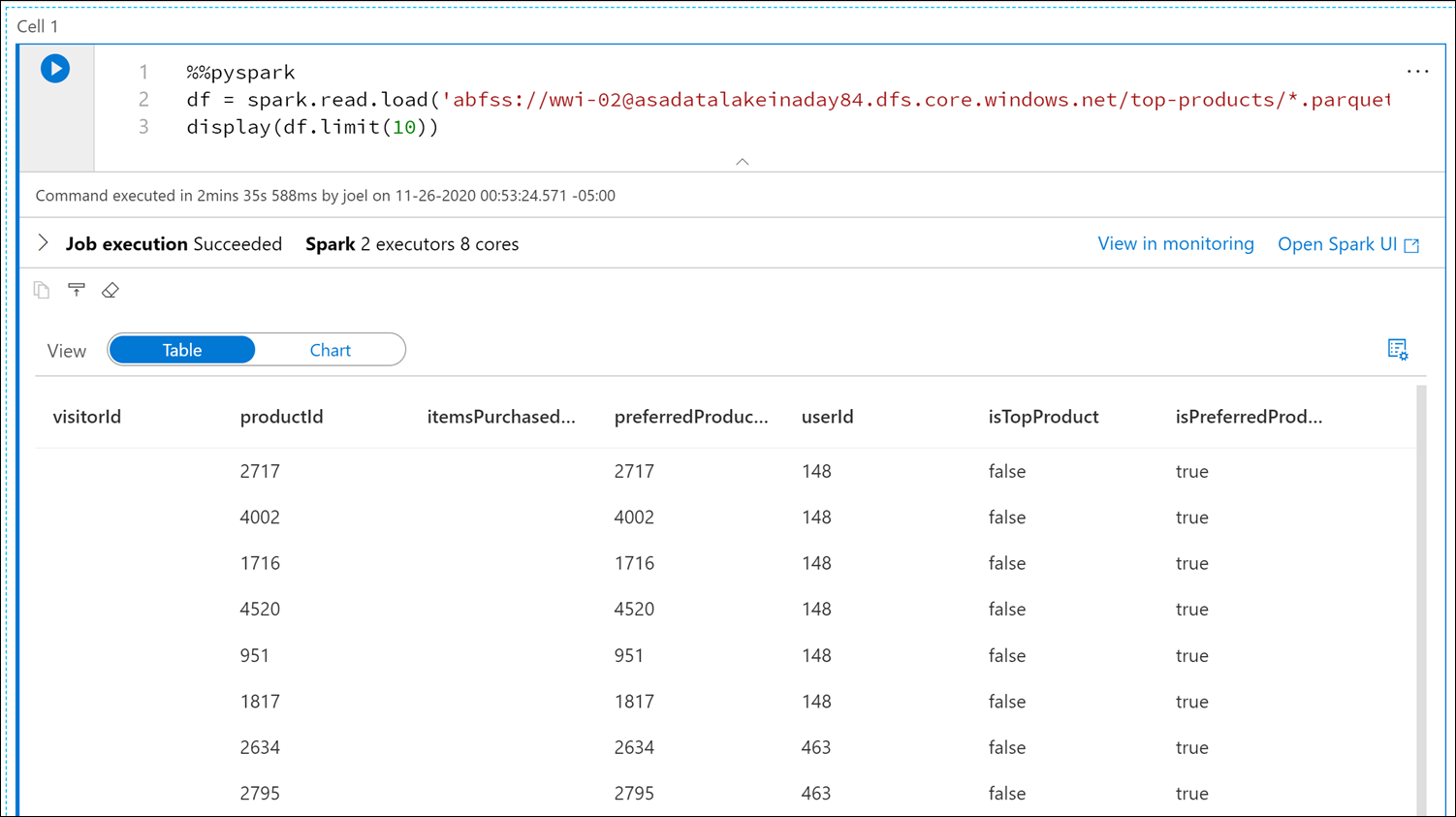

在筆記本工具列上，選取 [全部執行]以執行筆記本。

注意

當您第一次在 Spark 集區中執行筆記本時，Synapse 會建立新的工作階段。這可能需要大約 3-5 分鐘的時間。

注意

若只要執行資料格，請將滑鼠游標暫留在資料格上，並選取資料格左側的 [執行資料格]圖示，或是選取資料格，然後在鍵盤上輸入 Ctrl+Enter。
選取 + 按鈕，然後選取 [程式碼資料格]項目，在下方建立新的資料格。 [+] 按鈕位於左側筆記本資料格下方。或者，您也可以展開筆記本工具列中的 [+ 資料格]功能表，然後選取 [程式碼資料格]項目。

在新的資料格中執行下列命令，以填入新的 dataframe (名為 topPurchases)、建立新的暫時檢視 (名為 top_purchases)，以及顯示前 100 個資料列：

topPurchases = df.select(
    "UserId", "ProductId",
    "ItemsPurchasedLast12Months", "IsTopProduct",
    "IsPreferredProduct")

# Populate a temporary view so we can query from SQL
topPurchases.createOrReplaceTempView("top_purchases")

topPurchases.show(100)

輸出應如下所示：

+------+---------+--------------------------+------------+------------------+
|UserId|ProductId|ItemsPurchasedLast12Months|IsTopProduct|IsPreferredProduct|
+------+---------+--------------------------+------------+------------------+
|   148|     2717|                      null|       false|              true|
|   148|     4002|                      null|       false|              true|
|   148|     1716|                      null|       false|              true|
|   148|     4520|                      null|       false|              true|
|   148|      951|                      null|       false|              true|
|   148|     1817|                      null|       false|              true|
|   463|     2634|                      null|       false|              true|
|   463|     2795|                      null|       false|              true|
|   471|     1946|                      null|       false|              true|
|   471|     4431|                      null|       false|              true|
|   471|      566|                      null|       false|              true|
|   471|     2179|                      null|       false|              true|
|   471|     3758|                      null|       false|              true|
|   471|     2434|                      null|       false|              true|
|   471|     1793|                      null|       false|              true|
|   471|     1620|                      null|       false|              true|
|   471|     1572|                      null|       false|              true|
|   833|      957|                      null|       false|              true|
|   833|     3140|                      null|       false|              true|
|   833|     1087|                      null|       false|              true|

在新的資料格中，使用 SQL 執行下列命令，以建立新的暫時檢視：
```
%%sql

CREATE OR REPLACE TEMPORARY VIEW top_5_products
AS
    select UserId, ProductId, ItemsPurchasedLast12Months
    from (select *,
                row_number() over (partition by UserId order by ItemsPurchasedLast12Months desc) as seqnum
        from top_purchases
        ) a
    where seqnum <= 5 and IsTopProduct == true and IsPreferredProduct = true
    order by a.UserId
```
注意

此查詢沒有輸出。

此查詢使用 top_purchases 暫時檢視作為來源，並套用 row_number() over 方法，以針對每位使用者找出 ItemsPurchasedLast12Months 最大的記錄，然後請求資料列編號。 where 子句會篩選結果，因此，我們最多只取出 IsTopProduct 和 IsPreferredProduct 都設為 true 的五個產品。這讓我們知道每位使用者購買最多的前五名產品，而根據儲存在 Azure Cosmos DB 中的使用者設定檔，這些產品「也」識別為喜愛的產品。
在新的資料格中執行下列命令，來建立並顯示新的 DataFrame，以儲存您在上一個資料格中建立的 top_5_products 暫時檢視的結果：
```
top5Products = sqlContext.table("top_5_products")

top5Products.show(100)
```

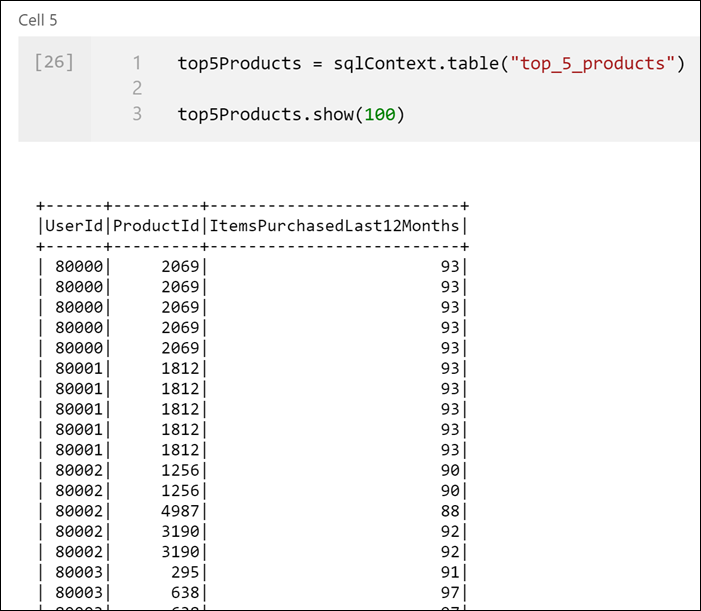

您應該會看到類似下面的輸出，其中顯示每位使用者喜愛的前五名產品：

根據客戶喜愛且購買最多的產品，計算全體產品的前五名。若要這麼做，請在新資料格中執行下列命令：

top5ProductsOverall = (top5Products.select("ProductId","ItemsPurchasedLast12Months")
    .groupBy("ProductId")
    .agg( sum("ItemsPurchasedLast12Months").alias("Total") )
    .orderBy( col("Total").desc() )
    .limit(5))

top5ProductsOverall.show()

在此資料格中，我們依產品識別碼將前五名喜愛的產品分組，加總過去 12 個月內購買的項目總數，以遞減順序排序該值，然後傳回前五名結果。您的輸出應如下所示：

+---------+-----+
|ProductId|Total|
+---------+-----+
|     2107| 4538|
|     4833| 4533|
|      347| 4523|
|     3459| 4233|
|     4246| 4155|
+---------+-----+

建立參數資料格

Azure Synapse 管線會尋找參數資料格，並將此資料格視為執行階段傳入之參數的預設值。執行引擎會在參數資料格下方新增資料格，且帶有輸入參數來覆寫預設值。如果未指定參數資料格，則插入的資料格會插入到筆記本的頂端。

我們將從管線執行此筆記本。我們想要傳入參數來設定 runId 變數值，以用來命名 Parquet 檔案。在新資料格中執行下列命令：
```
import uuid

# Generate random GUID
runId = uuid.uuid4()
```
我們使用 uuid Spark 隨附的程式庫來產生隨機的 GUID。我們想要以管線傳入的參數來覆寫 runId 變數。若要這樣做，我們必須將此資料格切換為參數資料格。

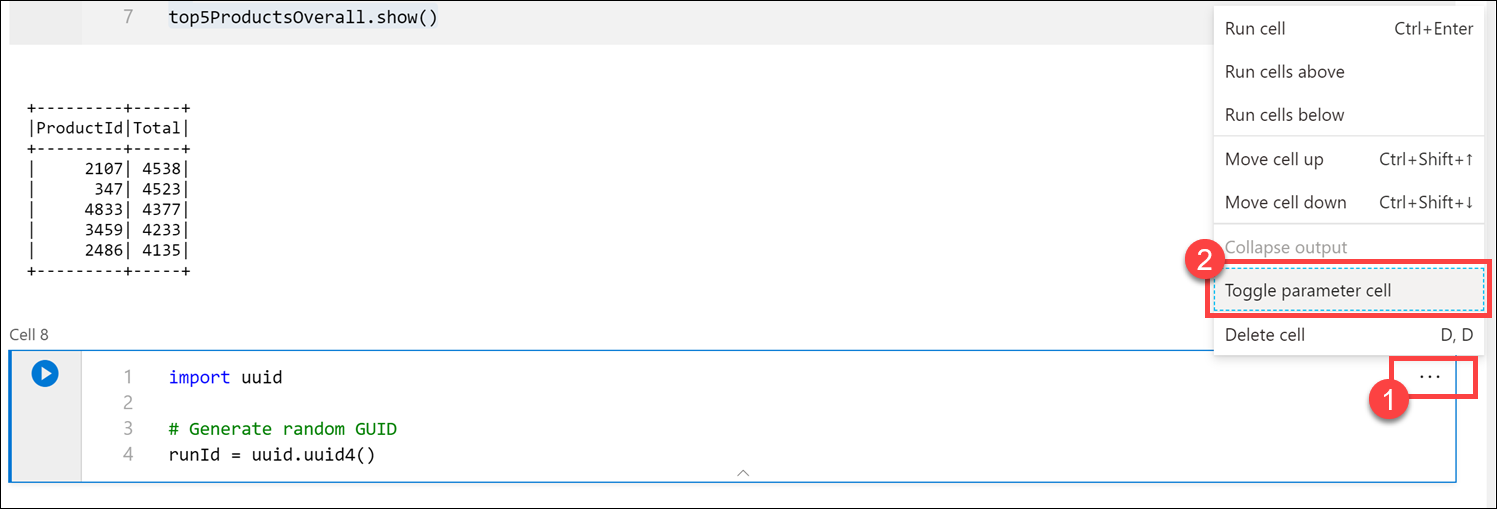

選取資料格右上角的動作省略符號 (...)(1)，然後選取 [切換參數資料格](2)。

切換此選項之後，您在資料格上會看到 [參數]標記。

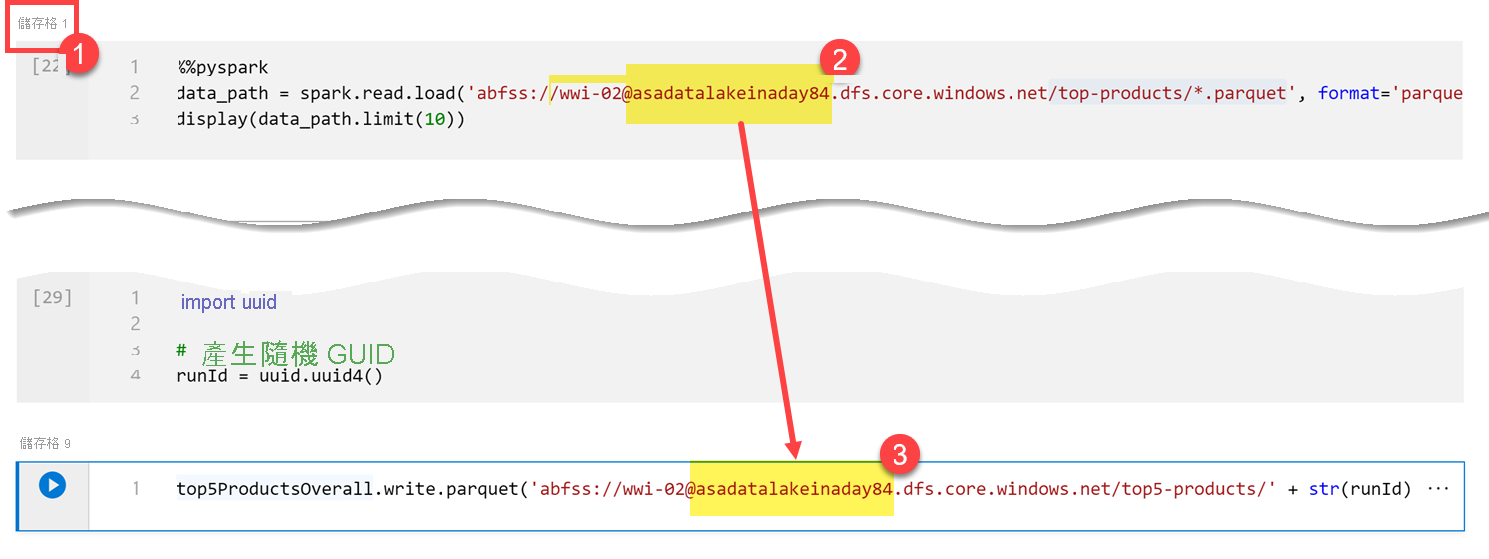

將下列程式碼貼在新的資料格中，以便在主要資料湖帳戶的 runId 路徑中，使用 /top5-products/ 變數當作 Parquet 檔案名稱。在路徑中，以主要資料湖帳戶的名稱取代 YOUR_DATALAKE_NAME。若要找出此變數，請向上捲動至頁面頂端的 [資料格 1](1)。從路徑複製資料湖儲存體帳戶 (2)。在新的資料格內，貼上此值取代路徑中的 YOUR_DATALAKE_NAME(3)，然執行資料格中的命令。
```
%%pyspark

top5ProductsOverall.write.parquet('abfss://wwi-02@YOUR_DATALAKE_NAME.dfs.core.windows.net/top5-products/' + str(runId) + '.parquet')
```

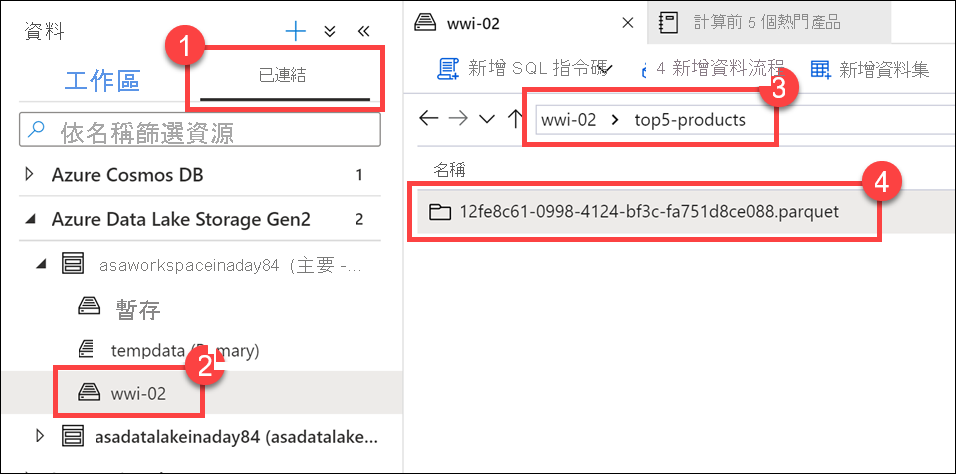

確認檔案已寫入資料湖。移至 [資料]中樞，然後選取 [已連結]索引標籤 (1)。展開主要資料湖儲存體帳戶，然後選取 [wwi-02] 容器 (2)。移至 [top5-products]資料夾 (3)。您應該會在目錄中看到 Parquet 檔案的資料夾，檔案名稱是 GUID (4)。

因為先前不存在此目錄，所以在筆記本資料格中，dataframe 上的 Parquet 寫入方法就建立了此目錄。

將筆記本新增至 Synapse 管線

回到我們在練習開頭所述的對應資料流，假設在協調流程中執行資料流程之後，您想要執行此筆記本。若要這樣做，請將此筆記本新增至管線，成為新的筆記本活動。

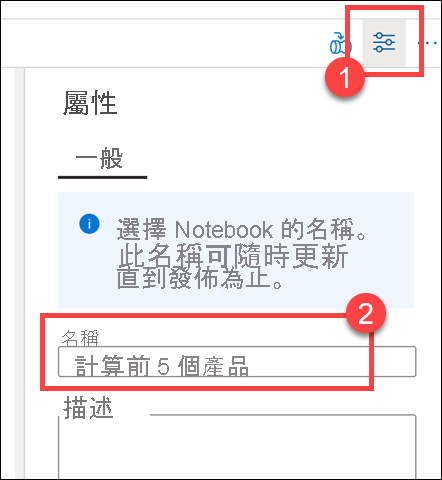

返回筆記本。選取筆記本右上角的 [屬性](1)，然後在 [名稱] Calculate Top 5 Products 中輸入。

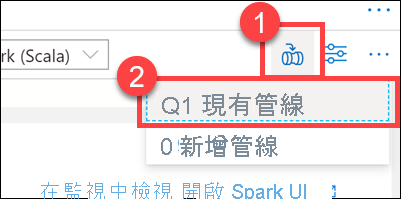

選取筆記本右上角的 [新增至管線](1)，然後選取 [現有管線] (2)。

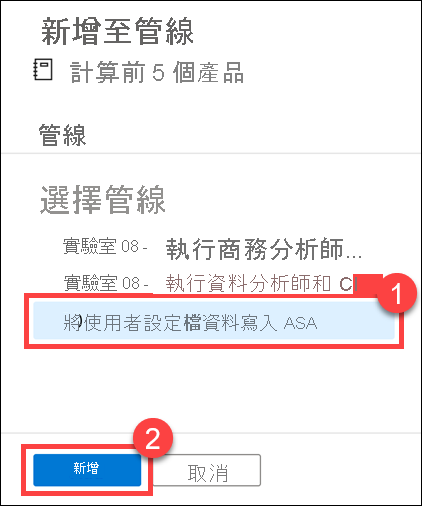

選取 [將使用者設定檔資料寫入 ASA]管線 (1)，然後選取 [新增] *(2)。

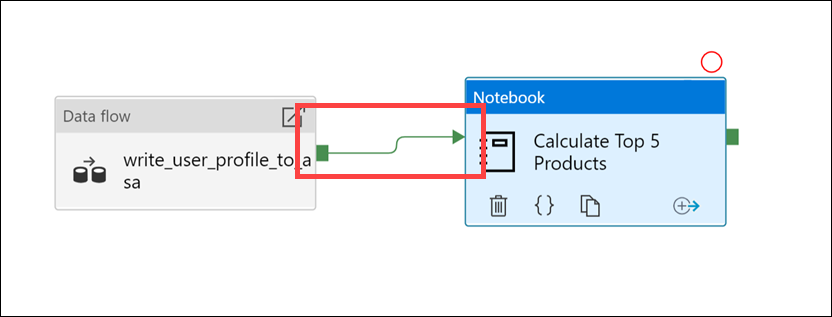

Synapse Studio 會將筆記本活動新增至管線。將 [筆記本] 活動重新排列在 [資料流程] 活動的右邊。選取 [資料流程] 活動，然後將 [成功]活動管線連線綠色方塊，拖曳至 [筆記本] 活動。

[成功] 活動箭號指示管線在資料流程活動成功執行之後，執行筆記本活動。

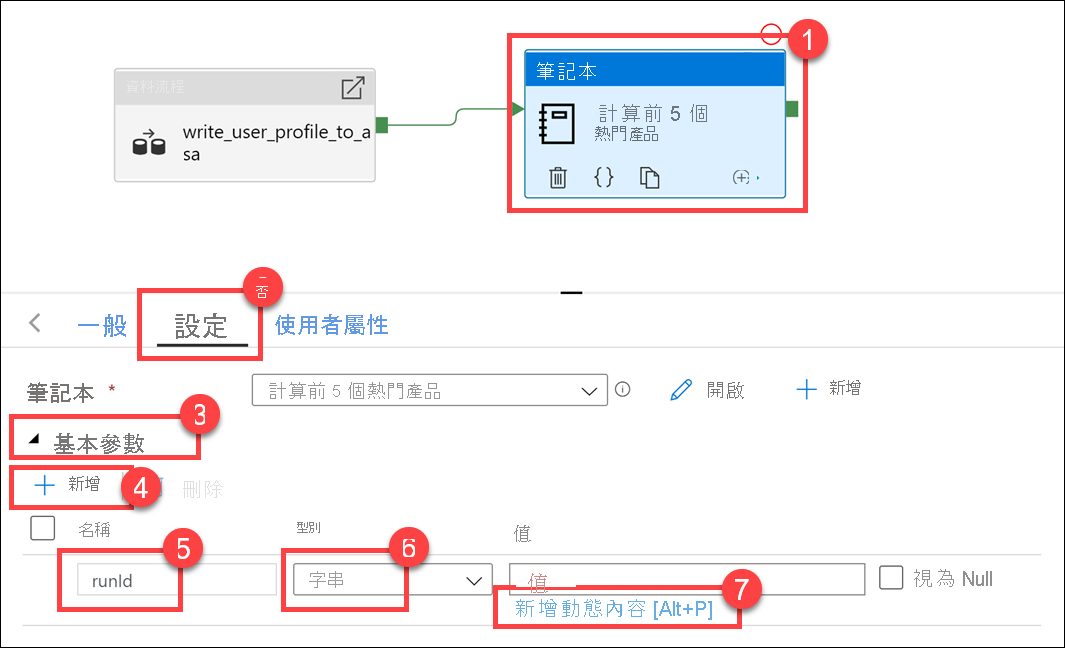

選取 [筆記本] 活動 (1)，然後選取 [設定]索引標籤 (2)、展開 [基底參數](3)，再選取 [+ 新增] (4)。在 [名稱]runId 欄位 (5) 中輸入。在 [類型](6) 中選取 [字串]。在 [值]中，選取 [新增動態內容] (7)。

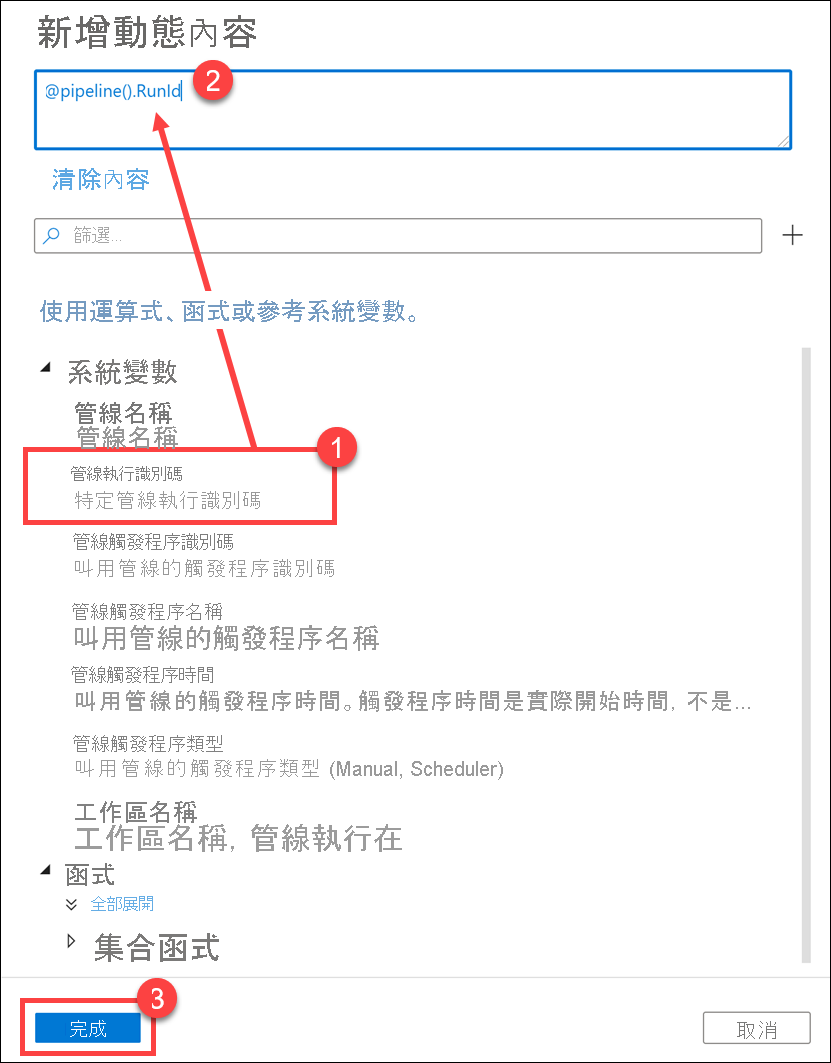

在 [系統變數] (1) 下方，選取 [管線執行識別碼]。這會將 @pipeline().RunId 新增至動態內容方塊 (2)。選取 [完成] (3) 以關閉對話方塊。

管線執行識別碼值是指派給每個管線執行的唯一 GUID。我們會將此值當成 runId 筆記本參數傳入，以作為 Parquet 檔案的名稱。接著，我們可以翻閱管線執行歷程記錄，找出每次管線執行所建立的特定 Parquet 檔案。

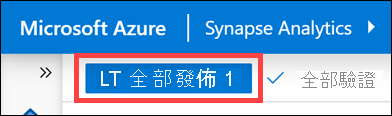

選取 [全部發佈]，然後按一下 [發佈] 以儲存變更。

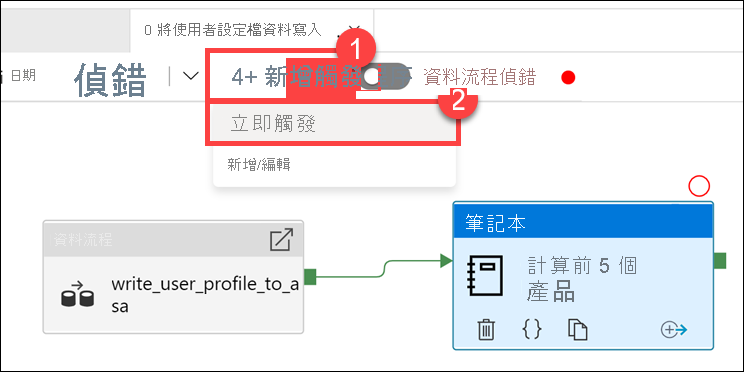

發佈完成後，選取 [新增觸發程序] (1)，然後選取 [立即觸發](2)，以執行更新的管線。
選取 [確定]以執行觸發程序。

監視管道執行

[監視] 中樞可讓您監視 SQL、Apache Spark 和 Pipelines 的目前和歷史活動。

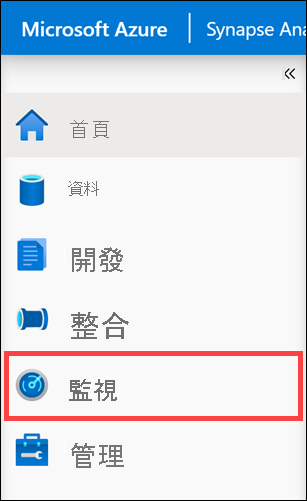

前往 [監視] 中樞。

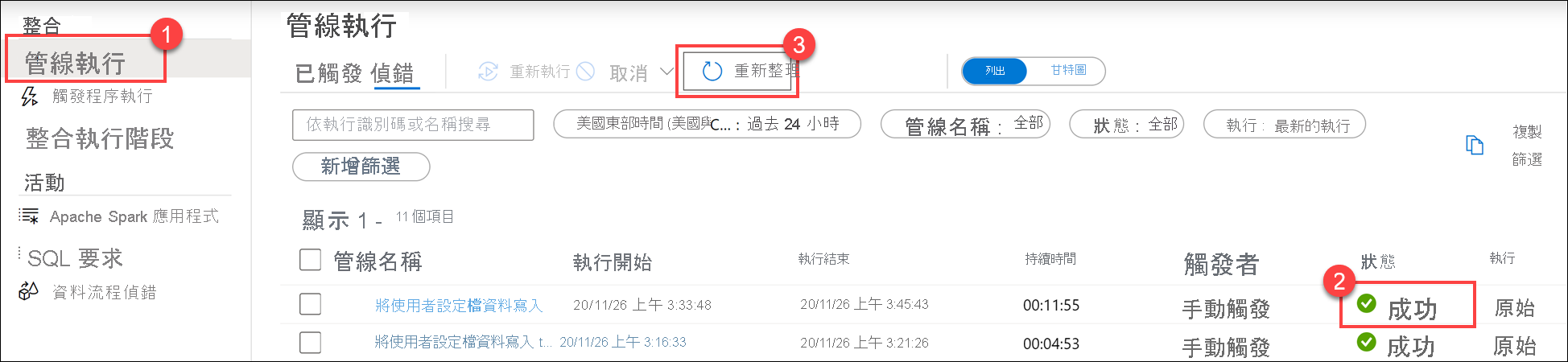

選取 [管線執行] (1)，然後等候管線執行成功完成 (2)。您可能需要重新整理 (3) 檢視。

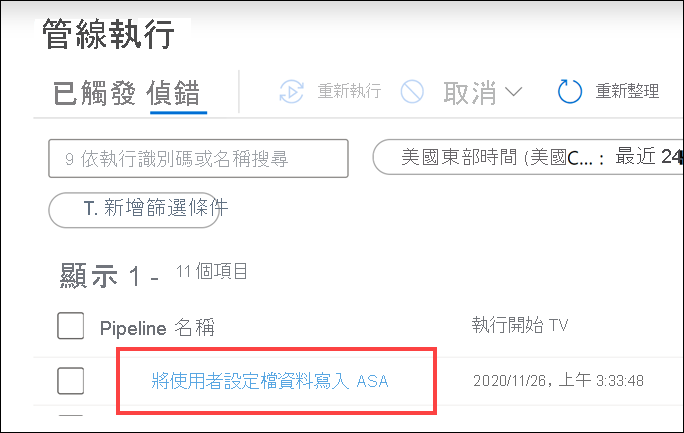

選取管線的名稱，以檢視管線的活動執行。

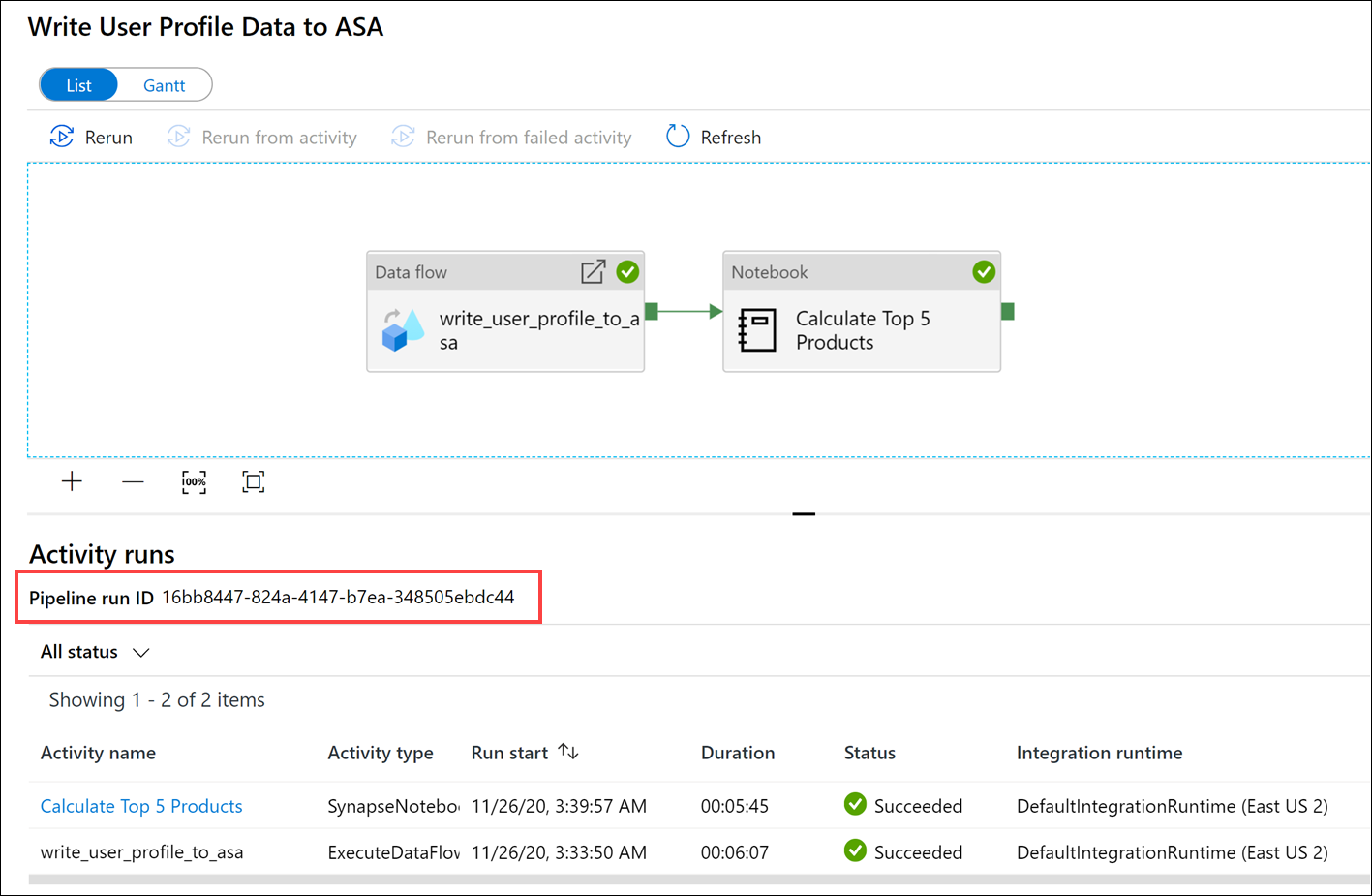

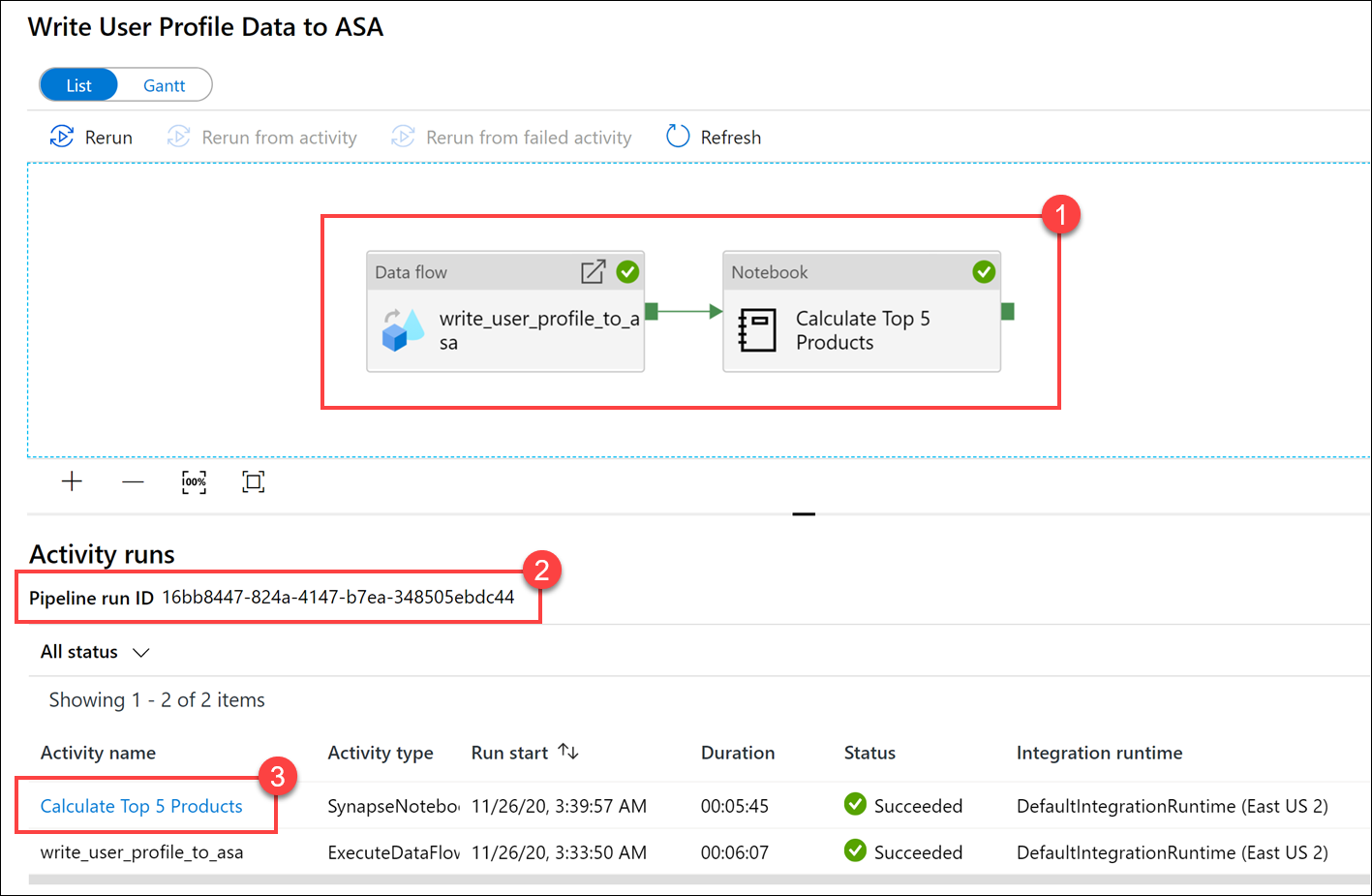

請注意 [資料流程]活動和新的 [筆記本]活動 (1)。記下 [管線執行識別碼]值 (2)。我們會比較此值與筆記本所產生的 Parquet 檔案名稱。選取 [計算前 5 名產品]筆記本名稱，以檢視其詳細資料 (3)。

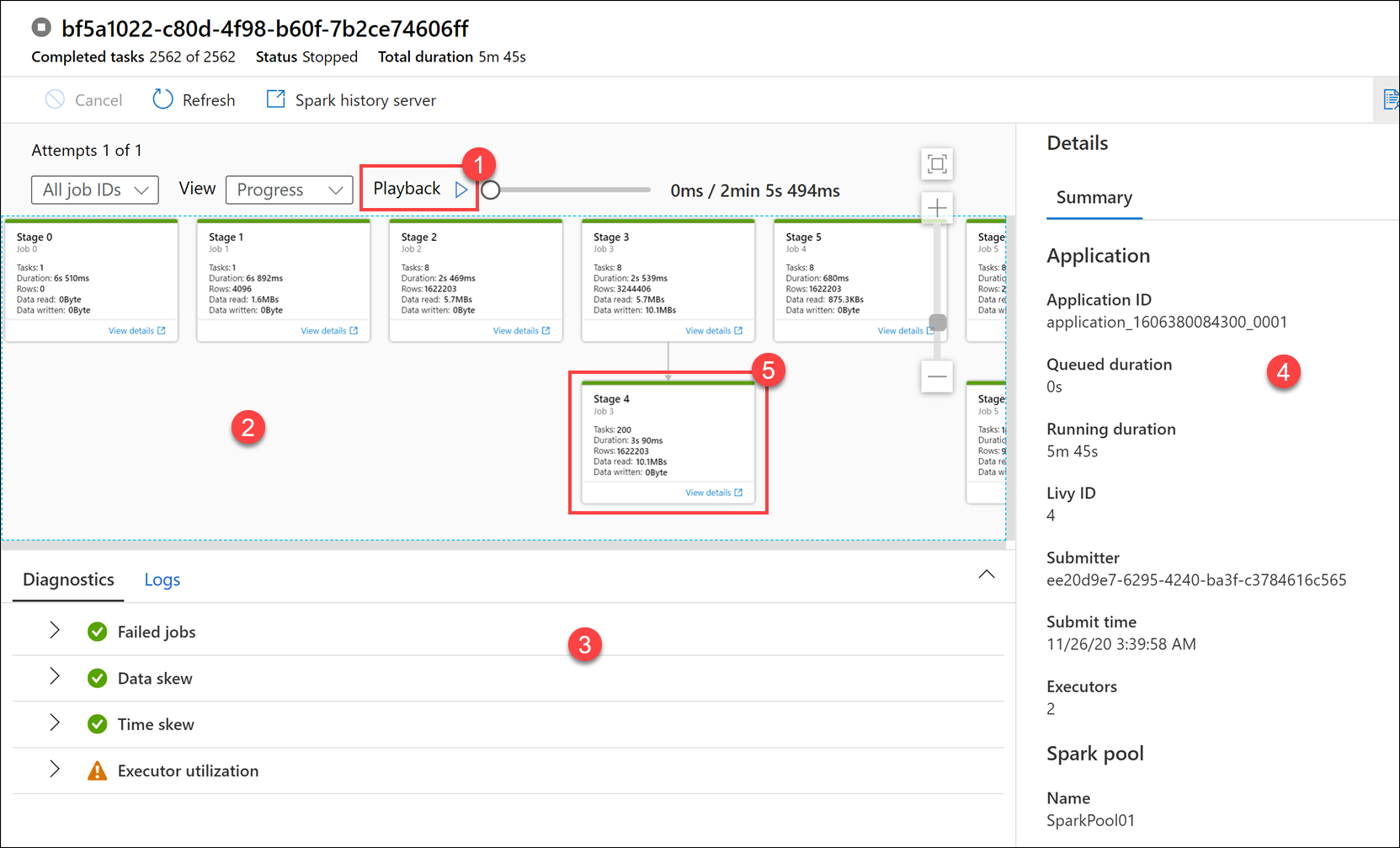

在這裡，我們看到筆記本執行詳細資料。您可以選取 [播放](1)，以觀看作業 (2) 進度的播放。在底部，您可以使用不同的篩選選項 (3)，以檢視 [診斷]和 [記錄]。在右側，我們可以檢視執行詳細資料，例如持續時間、Livy 識別碼、Spark 集區詳細資料等等。選取作業上的 [檢視詳細資料] 連結，以檢視其詳細資料 (5)。
Spark 應用程式 UI 會在新的索引標籤中開啟，讓我們查看階段詳細資料。展開 [DAG 視覺效果]，以檢視階段詳細資料。
返回 [資料] 中樞。

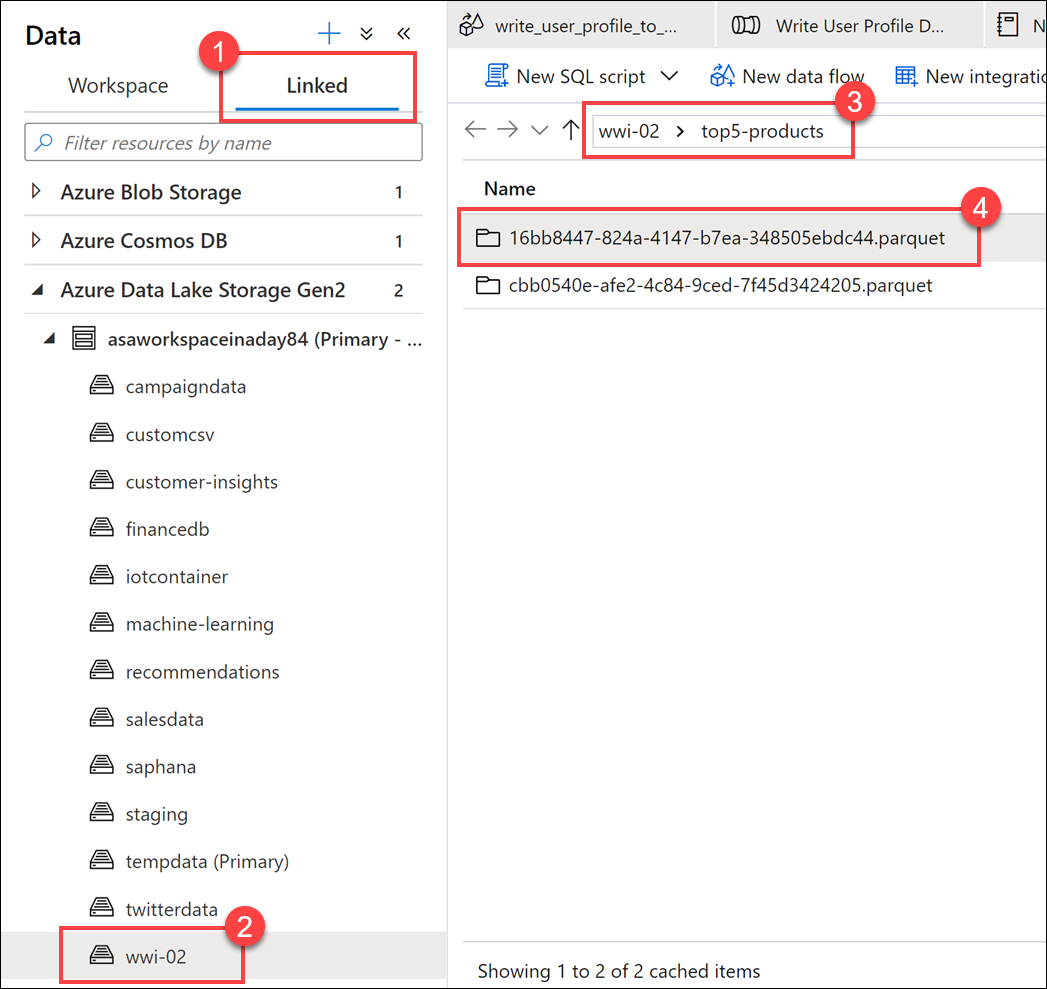

選取 [已連結]索引標籤 (1)，然後選取主要資料湖儲存體帳戶上的 [wwi-02]容器 (2)、移至 [top5-products]資料夾 (3)，然後針對名稱符合管線執行識別碼的 Parquet 檔案，確認有資料夾存在。

如您所見，有一個檔案的名稱符合我們稍早記下的管線執行識別碼：

因為我們已將管線執行識別碼傳給筆記本活動的 runId 參數，所以這些值相符。
