練習 - 使用界限控制項操作 3D 物件

已完成

ObjectManipulator 指令碼會使用一或兩隻手，讓物件成為可移動、可調整及可旋轉的。 此指令碼支援直接操作輸入模型，因為其可讓使用者用手直接碰觸全像投影。 在這裡，使用 ObjectManipulator 來啟用手部互動，讓您可以移動、調整及旋轉 Rover Explorer。

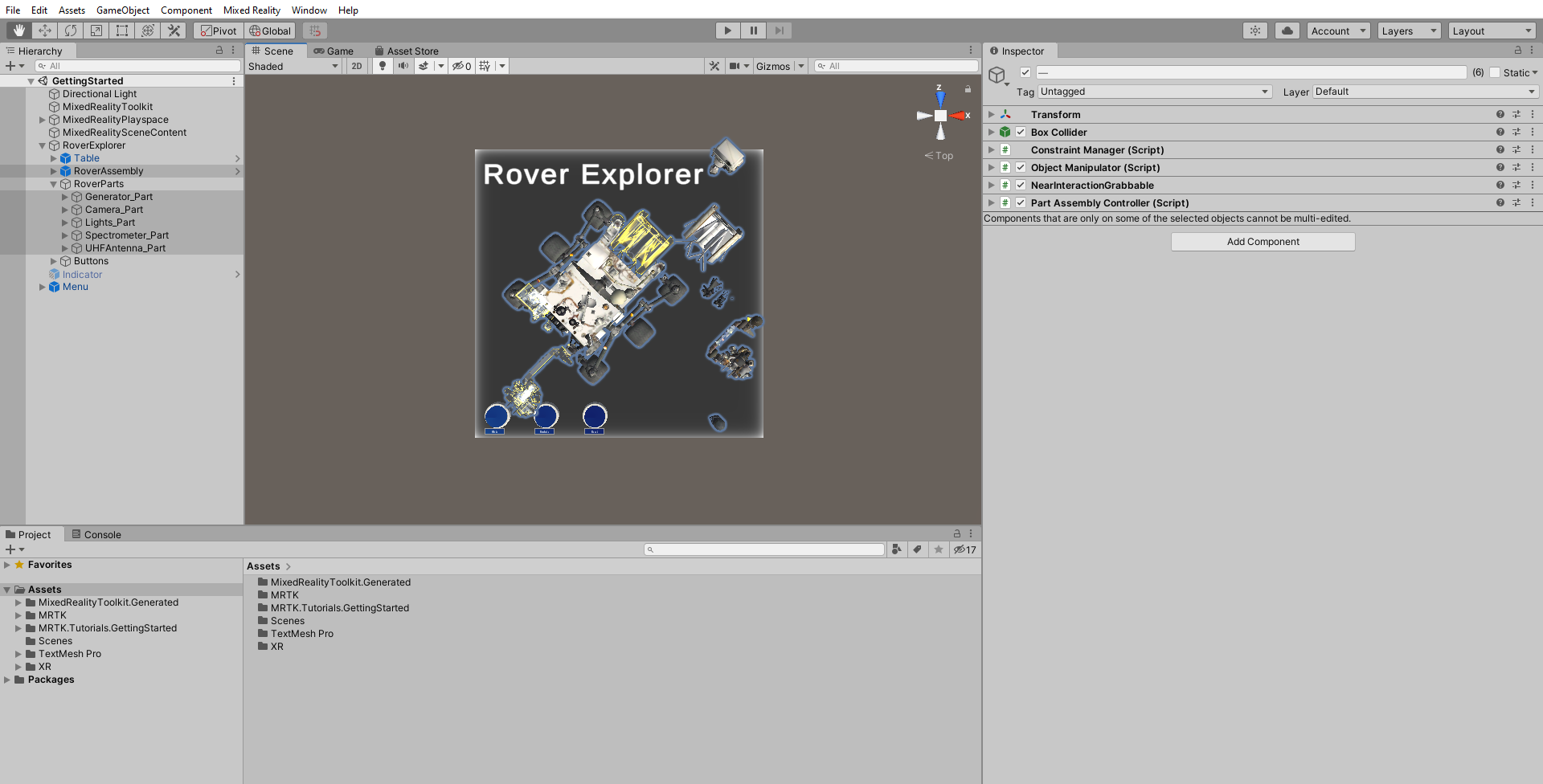

1. 此外，您將設定 Rover Explorer，讓您可以將 Rover 零件放在 Rover 上，使其成為完整的 Rover 組件。 在 [階層] 窗格中，展開 RoverExplorer >RoverParts 物件，並選取其所有子 Rover 零件物件和 RoverAssembly 物件，然後在 [偵測器] 窗格中，使用 [新增元件] 按鈕將下列元件新增至所有選取的物件：

   • Object Manipulator (指令碼) 元件
   • Part Assembly Controller (指令碼) 元件



2. 在仍選取所有 Rover 零件物件和 RoverAssembly 物件的情況下，在 [偵測器] 窗格中，設定 [Object Manipulator (指令碼)] 元件，如下所示：

   • 在 [基礎 Interactable 設定] 下，找出 On Clicked () 事件。 選取 + 圖示以新增新事件。 設定事件，如下所示：

     a. 藉由從 [階層] 將 RoverAssembly 物件拖曳至 [無 (物件)] 欄位，將其指派為 [On Clicked ()] 事件的接聽程式。

     b. 從 [沒有函式] 下拉式清單中選取 [TapToPlace]>[StartPlacement()]，即可在事件觸發時呼叫此方法。

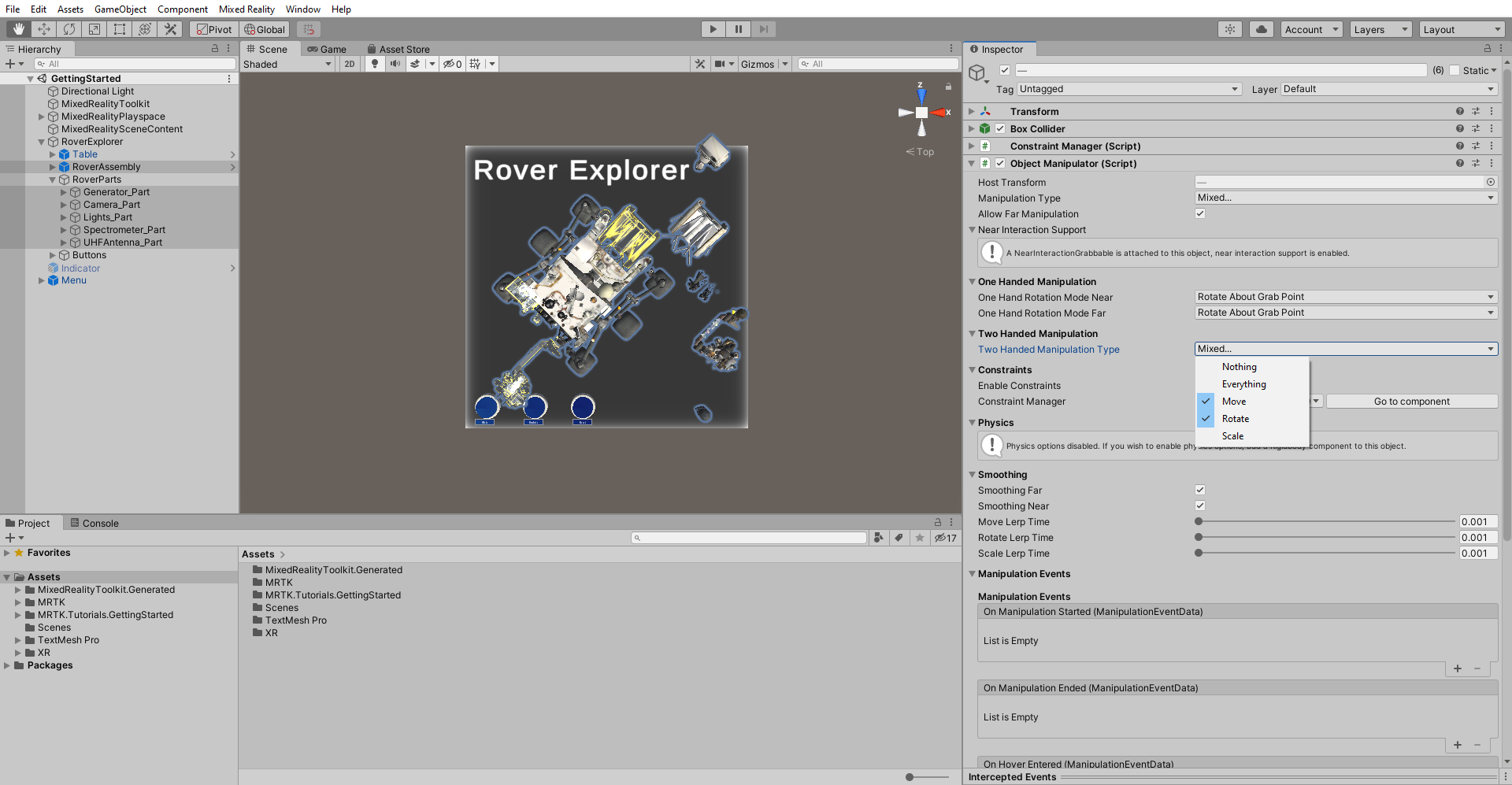

   • 從 [允許操作類型] 下拉式清單中，清除 [縮放] 核取方塊，只啟用 [移動] 和 [選轉]：



3. 僅選取 RoverAssembly 物件，並移除其中的具狀態 Interactable 元件 (如果有的話)。 選取元件最右邊的三個點，然後選取 [移除元件]。

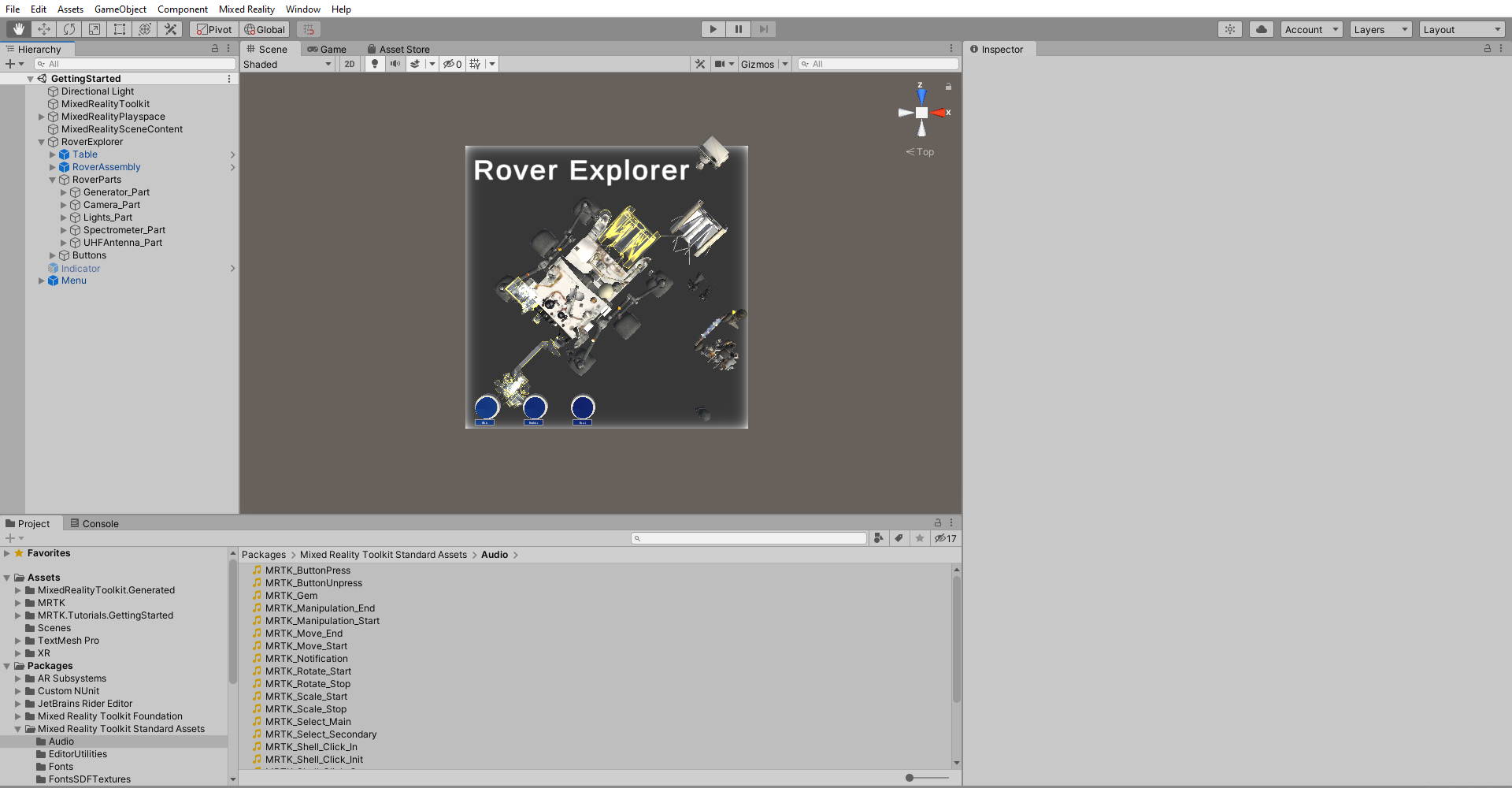

4. 在 [專案] 窗格中，瀏覽至 [套件]>[MRTK 標準資產]>[稽核]>[HoloLens2] 資料夾，以尋找音訊剪輯：

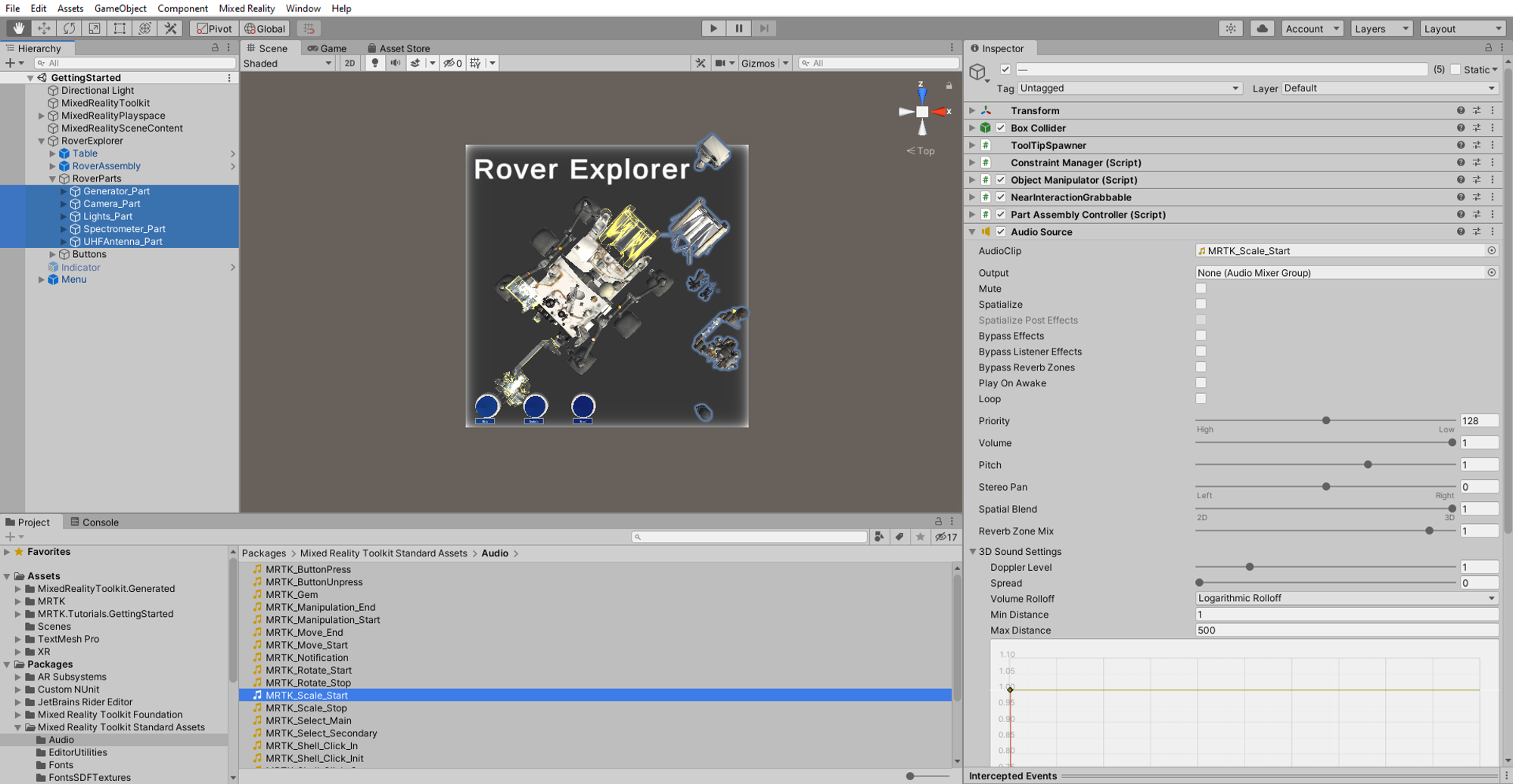

5. 在 [階層] 窗格中，重新選取所有 [Rover 零件物件]，然後在 [偵測器] 窗格中，選取 [新增元件] 來新增 [音訊來源] 元件，並進行以下設定：

   • 將 MRTK_Scale_Start 音訊剪輯指派給 [AudioClip] 欄位
   • 取消核取 [Play On Awake] (在喚醒時播放) 核取方塊
   • 將 [空間混合] 變更為 [1]

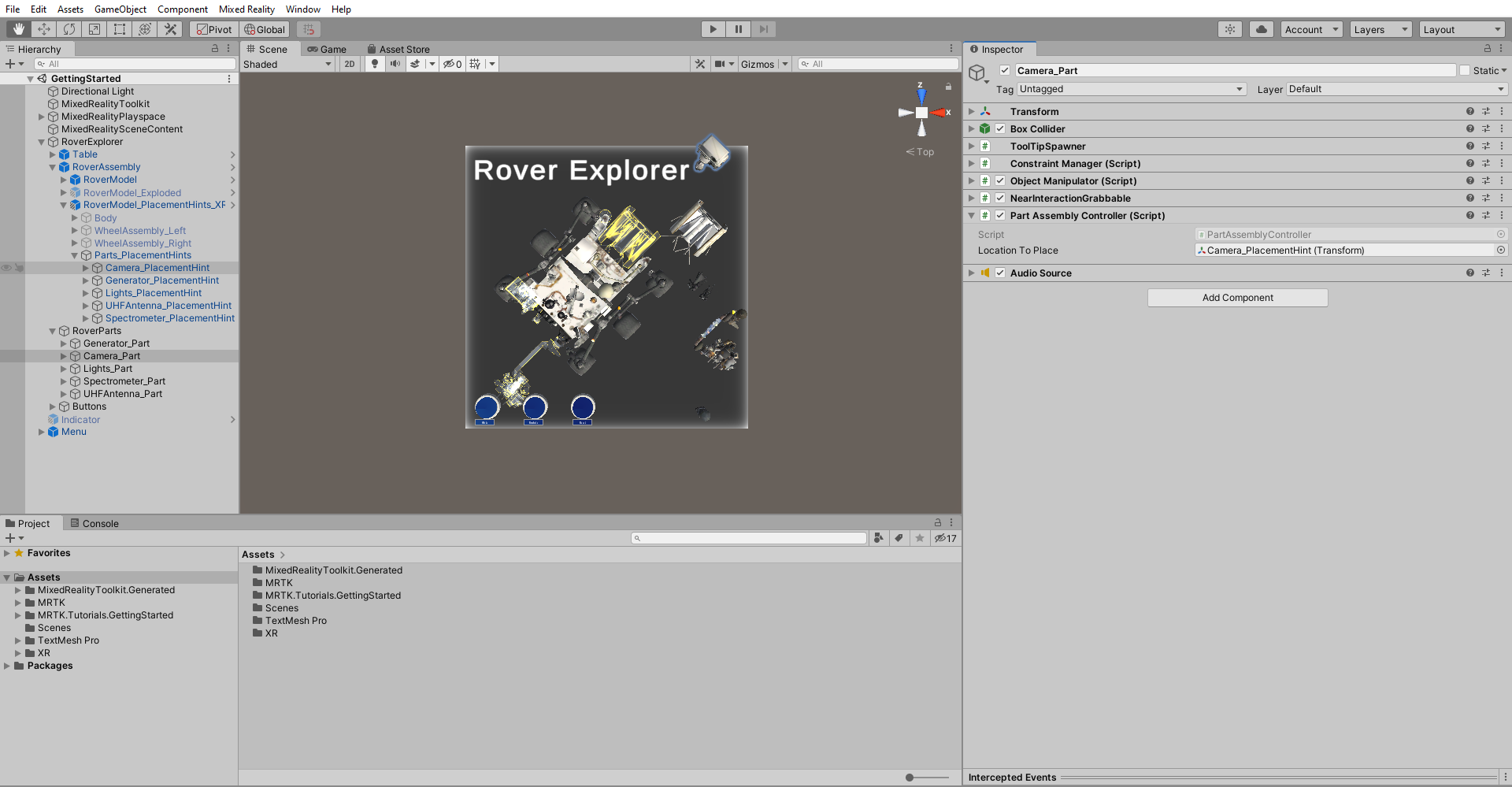

6. 在 [階層] 窗格中，展開 RoverAssembly > RoverModel_PlacementHints_XRay >Parts_PlacementHints 物件，以顯示所有位置提示物件，選取第一個 Rover 零件 RoverParts >Camera_Part，然後設定 [Part Assembly Controller (指令碼)] 元件，如下所示：

   • 將 Camera_PlacementHint 物件指派給 [要放置的位置] 欄位



7. 針對其餘每個 Rover 零件物件和 RoverAssembly 物件重複步驟 5，以設定 [Part Assembly Controller (指令碼)] 元件，如下所示：

   • 針對 Generator_Part，將 Generator_PlacementHint 物件指派給 [要放置的位置] 欄位
   • 針對 Lights_Part，將 Lights_PlacementHint 物件指派給 [要放置的位置] 欄位
   • 針對 UHFAntenna_Part，將 UHFAntenna_PlacementHint 物件指派給 [要放置的位置] 欄位
   • 針對 Spectrometer_Part，將 Spectrometer_PlacementHint 物件指派給 [要放置的位置] 欄位
   • 針對 RoverAssembly，將物件本身 (也就是相同的 RoverAssembly 物件) 指派給 [要放置的位置] 欄位

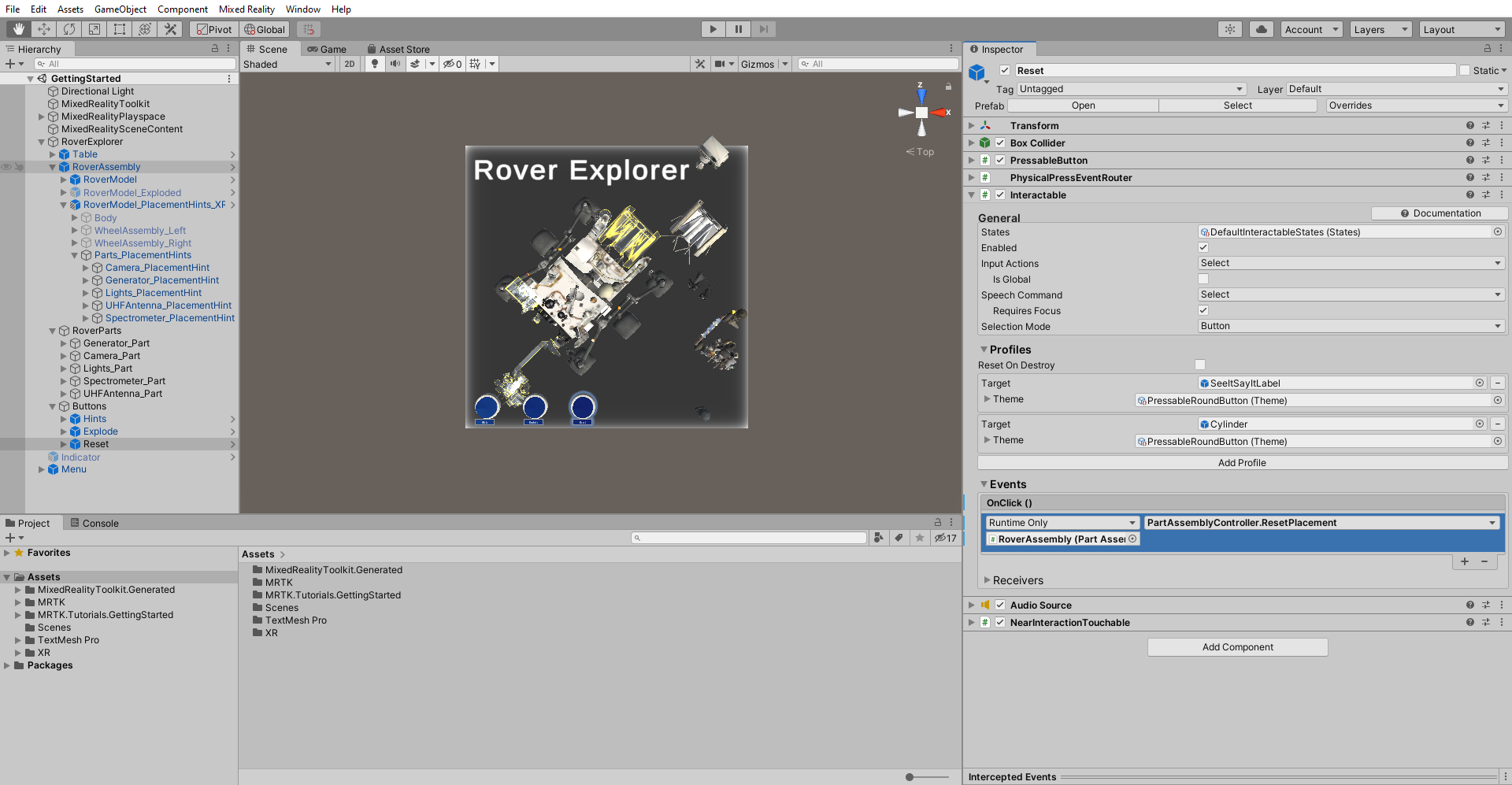

8. 在 [階層] 窗格中，選取 [RoverExplorer] > [按鈕] > [重設] 按鈕物件，然後在 [偵測器] 窗格中，設定 PressableButton OnClicked () 事件，如下所示：

   • 將 RoverAssembly 物件指派給 [無 (物件)] 欄位
   • 從 [沒有函式] 下拉式清單中，選取 [PartAssemblyController]>[ResetPlacement ()]，以將此函式設定為觸發事件時所要執行的動作

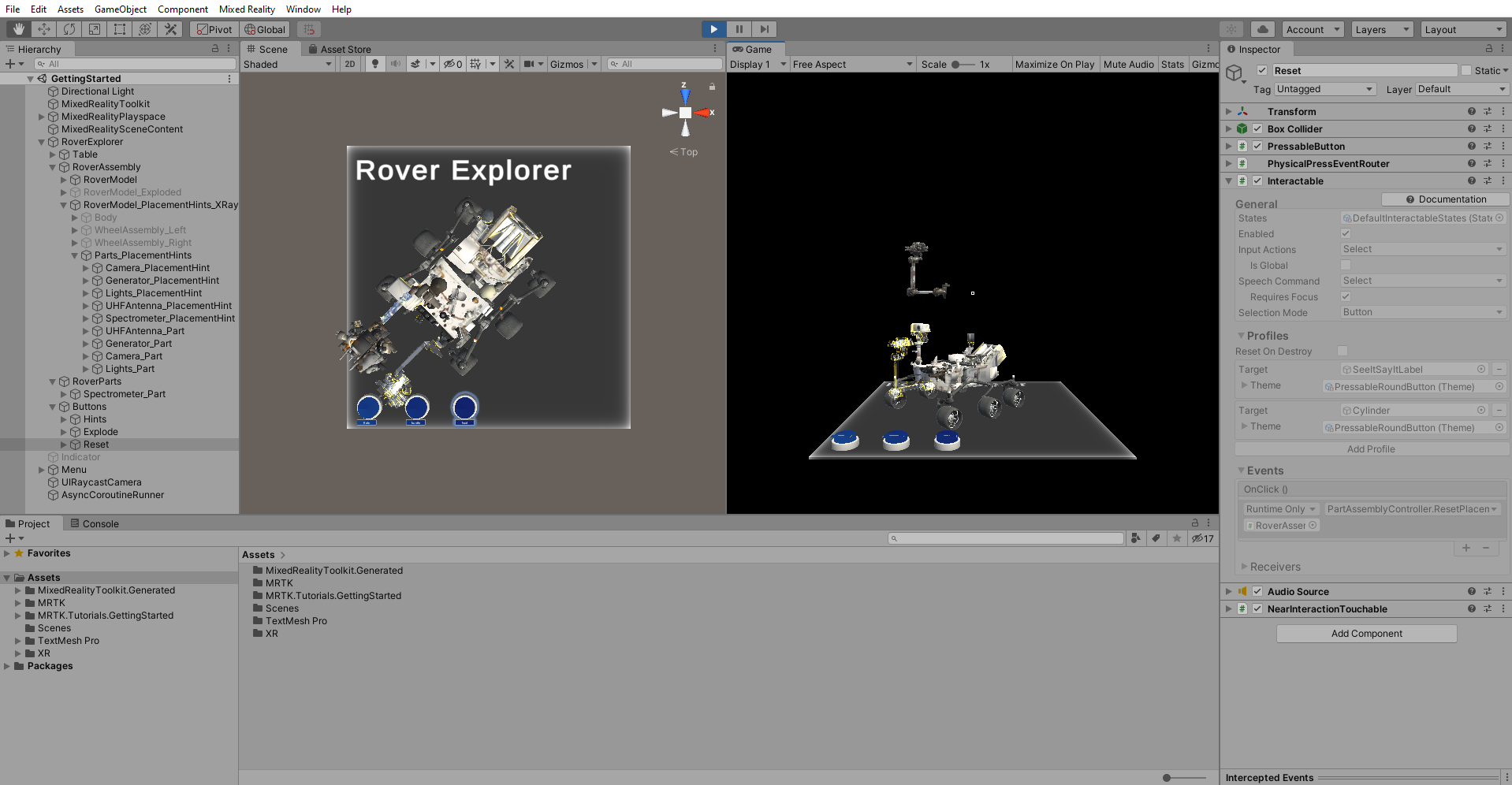

9. 如果您現在進入遊戲模式，您可以使用近或遠的互動來將 Rover 零件放在 Rover 上。 一旦組件接近相對應的放置提示，就會貼齊位置，並成為 Rover 的一部分。 若要重設放置，您可以按 [重設] 按鈕：



新增界限控制項

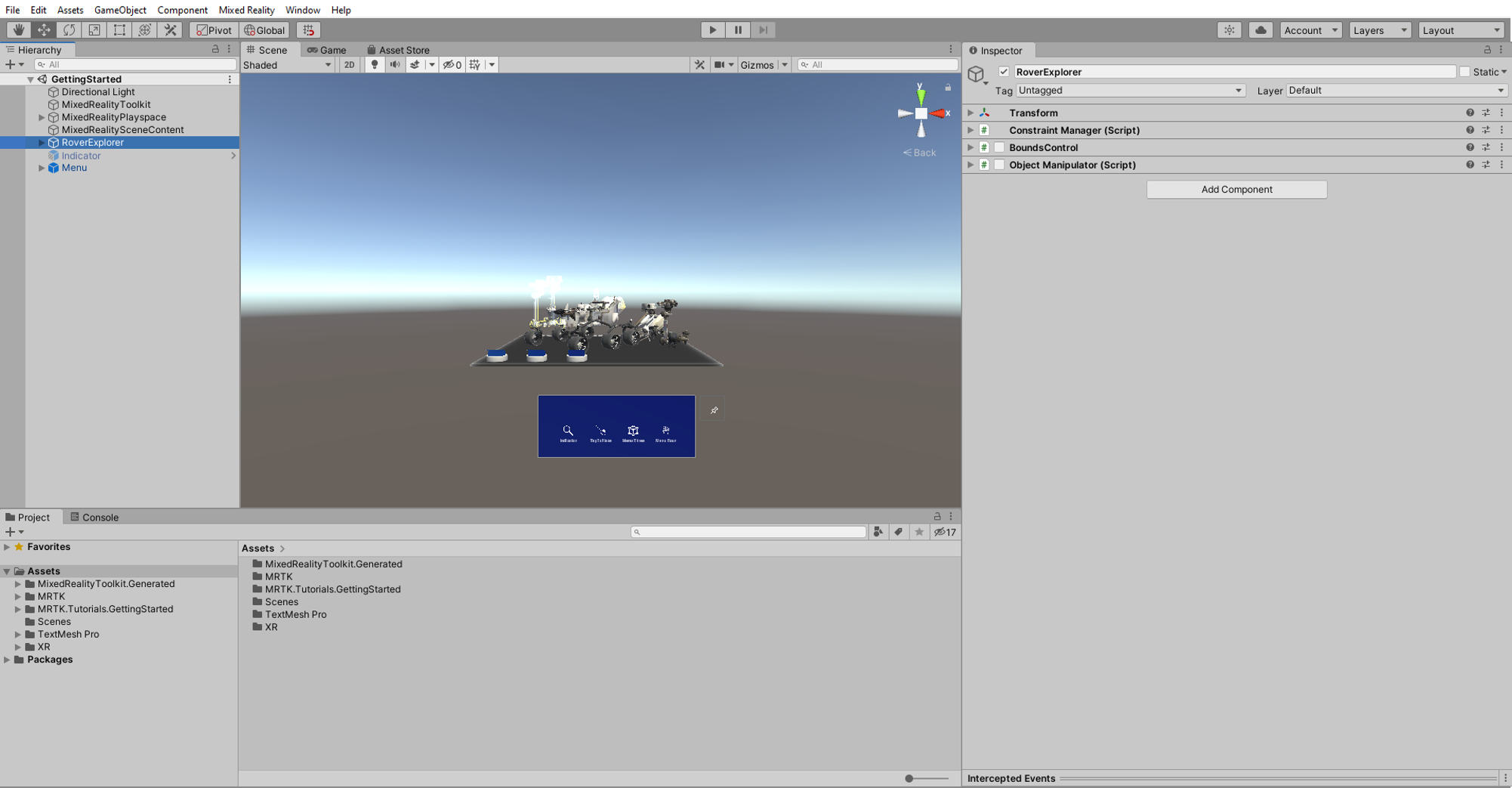

1. 在 [階層] 視窗中選取 RoverExplorer 物件，然後在 [偵測器] 視窗中使用 [新增元件] 按鈕來新增 BoundsControl 元件。 取消核取元件旁的核取方塊，將其預設為停用：

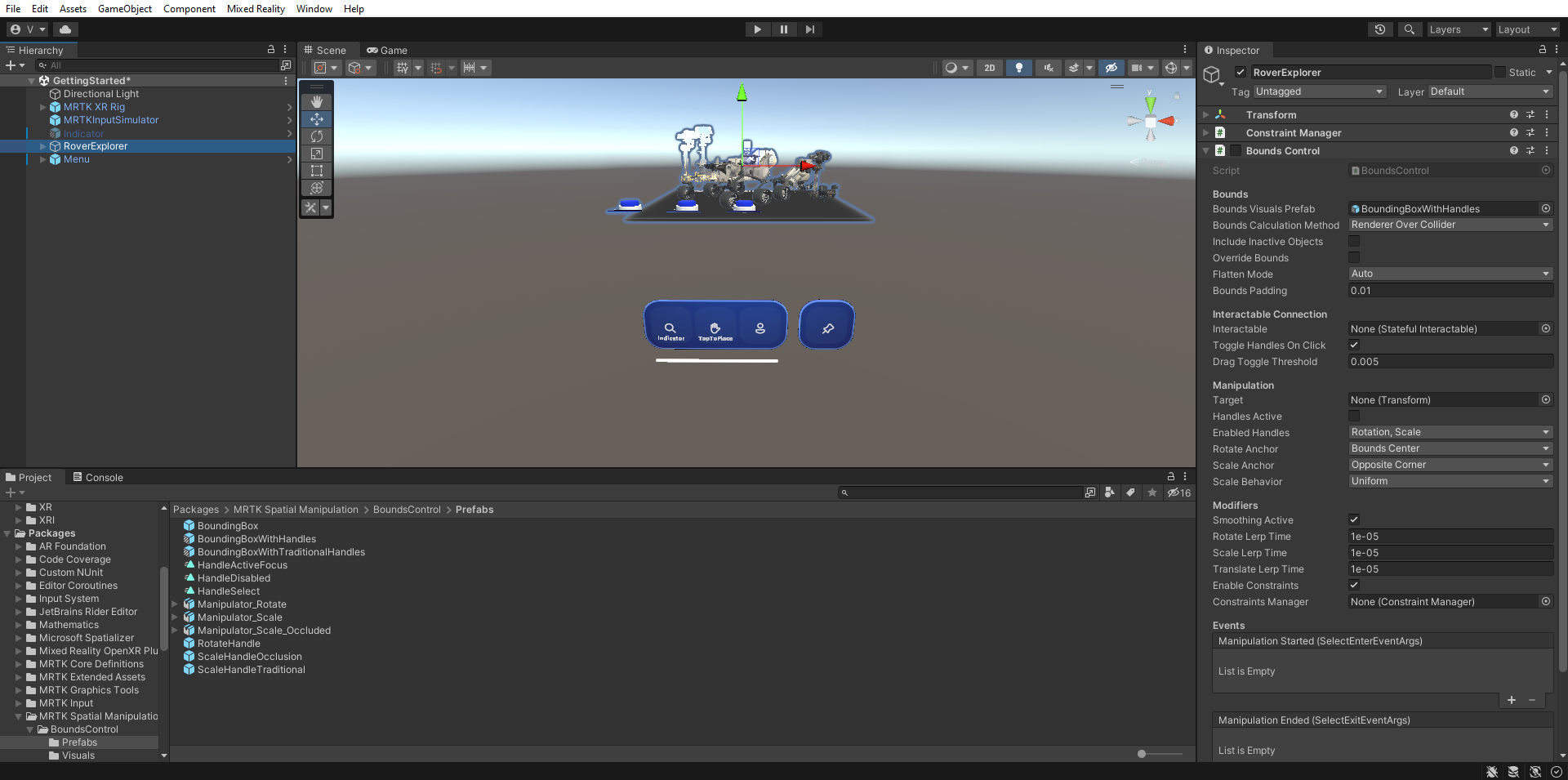

2. 在 [專案] 視窗中，瀏覽至 [套件]>[MRTK 空間操作]>[BoundsControl]>[Prefabs] 資料夾，按住並拖 BoundingBoxWithHandles 預製物件至 [界限控制項] 元件的 [界限視覺效果預製物件] 欄位。

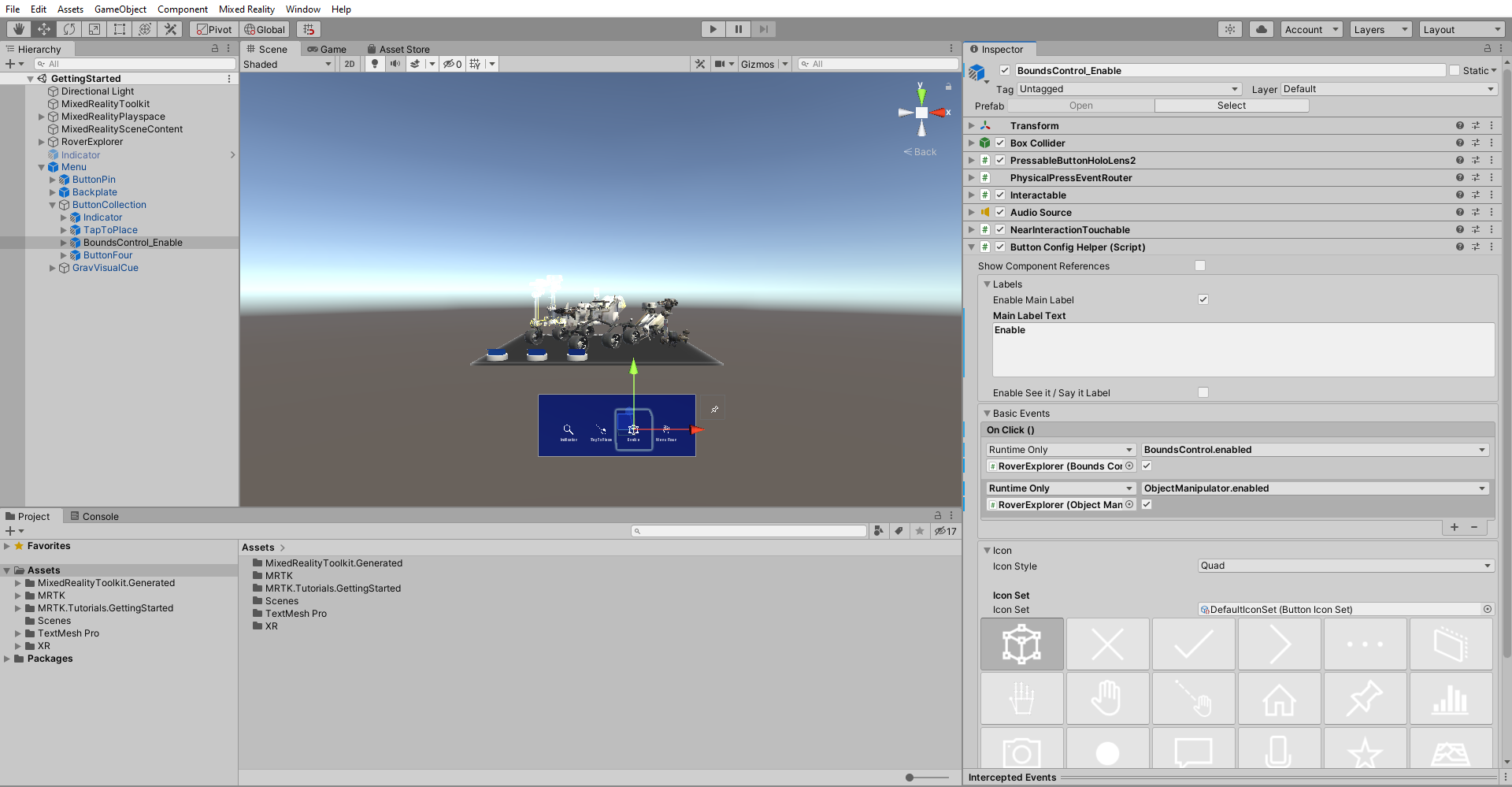

3. 在 [階層] 窗格中，展開 [功能表] >Buttons-GridLayout (按鈕) 物件以顯示三個按鈕、將第三個按鈕重新命名為 BoundsControl_Enable，然後在 [階層] 窗格中，設定 [BoundsControl_Enable] 遊戲物件，如下所示：

   • 選取 [Frontplate] > [AnimatedContent] > [Icon] > [Label] 物件，然後將 TextMeshPro 元件變更為 [啟用]。 請確定 Label 物件已在階層中啟用
   • 將 RoverExplorer 物件指派給 [無 (物件)] 欄位，然後從 [沒有函式] 下拉式清單中選取 [BoundsControl]>[bool Enabled] 來設定 PressableButton.OnClicked() 事件 (確認已核取引數核取方塊)
   • 選取小型 + 圖示，以新增另一個事件
   • 將 RoverExplorer 物件指派給 [無 (物件)] 欄位
   • 從 [沒有函式] 下拉式清單中，選取 [ObjectManipulator]>[bool Enabled] 以在觸發事件時更新此屬性值，並確認已核取引數核取方塊
   • 選取小型 + 圖示，以新增另一個事件
   • 將 RoverExplorer 物件指派給 [無 (物件)] 欄位
   • 從 [沒有函式] 下拉式清單中，選取 [BoundsControl]>[bool HandlesActive] 以在觸發事件時更新此屬性值，並確認已核取引數核取方塊
   • 選取 [Frontplate] > [AnimatedContent] > [Icon] > [UIButtonFontIcon] 物件，並將 Icon 變更為 [字型圖示選取器] 元件上的四個箭頭圖示。 您可以在圖示清單中找到此項目，或將 ** 目前圖示名稱** 設定為 'Icon 40'



4. 複製 BoundsControl_Enable 按鈕，並將按鈕重新命名為 BoundsControl_Disable，然後在 [偵測器] 窗格中，設定 [Button Config Helper (指令碼)] 元件，如下所示：

   • 選取 [Frontplate] > [AnimatedContent] > [Icon] > [Label] 物件，然後將 TextMeshPro 元件變更為 [停用]
   • 確定事件下的所有核取方塊皆未核取，以設定 PressableButton.OnClicked() 事件

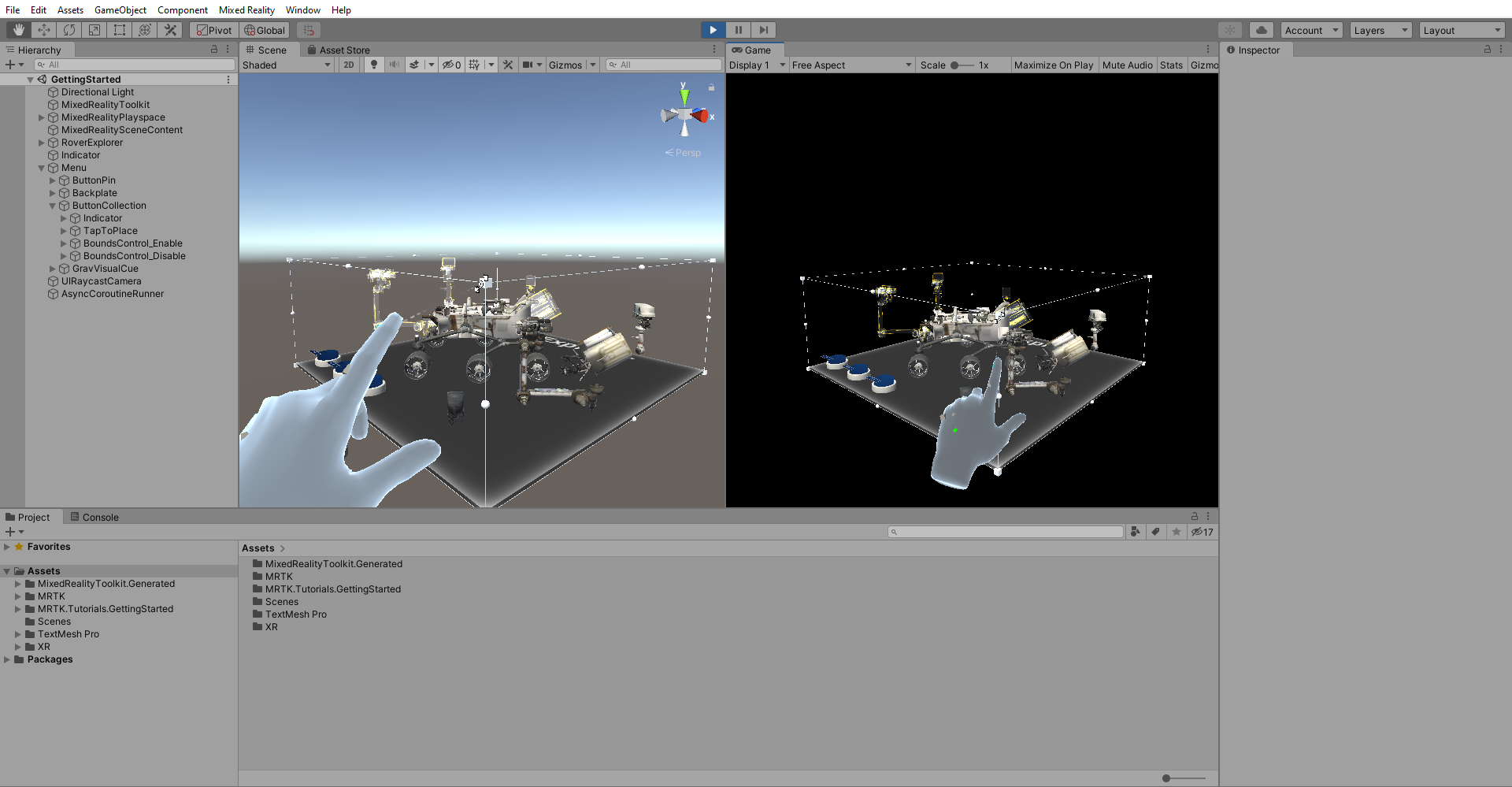

5. 如果您現在進入遊戲模式，然後選取 [啟用] 以啟用 [界限控制項]，您可以使用近或遠的互動來移動、旋轉及調整界限控制項，然後選取 [停用] 以再次停用界限控制項：
