練習 - 使用 ARM 範本部署基本的 Azure Logic Apps 工作流程

8 分鐘

在本單元中，我們將使用 Azure Resource Manager 範本部署 Azure Logic Apps 中的工作流程。

在 Azure 中建立資源

通常，我們會先建立資源群組，以保存我們需要建立的所有項目。資源群組可協助管理將解決方案構成一個單位的所有虛擬機器 (VM)、磁碟、網路介面，以及其他元素。

我們可以使用 Azure CLI 命令 az group create 來建立資源群組。此命令會採用 --name，在訂閱中提供唯一的資源群組名稱。該命令也會採用 --location 來提供資源的預設 Azure 區域。

然而，我們是使用免費的 Azure 沙箱環境，因此您不需要建立資源群組。相反地，您可以在本練習中使用先前建立的資源群組 [sandbox resource group name] (沙箱資源群組名稱)。

下載並檢查基本的 Resource Manager 範本

在 Cloud Shell 視窗頂端，選取 [更多] 圖示 ([...])，然後選取 [設定]>[前往傳統版本]。

從 Cloud Shell 中，執行下列 curl 命令以從 GitHub 下載範本：

curl https://raw.githubusercontent.com/MicrosoftDocs/mslearn-logic-apps-and-arm-templates/master/basic-template/template.json > basic-template.json

若要檢視範本，請在內建編輯器中開啟它：

code basic-template.json

template.json 中所描述的邏輯應用程式工作流程定義會顯示在下列清單中：

{
    "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {},
    "variables": {},
    "resources": [
        {
            "type": "Microsoft.Logic/workflows",
            "apiVersion": "2017-07-01",
            "name": "HelloLogicAppsTemplate",
            "location": "westus2",
            "properties": {
                "state": "Enabled",
                "definition": {
                    "$schema": "https://schema.management.azure.com/providers/Microsoft.Logic/schemas/2016-06-01/workflowdefinition.json#",
                    "contentVersion": "1.0.0.0",
                    "parameters": {},
                    "triggers": {
                        "manual": {
                            "type": "Request",
                            "kind": "Http",
                            "inputs": {
                                "method": "GET",
                                "schema": {}
                            }
                        }
                    },
                    "actions": {
                        "Response": {
                            "runAfter": {},
                            "type": "Response",
                            "kind": "Http",
                            "inputs": {
                                "body": "Hello Logic Apps Template!",
                                "statusCode": 200
                            }
                        }
                    },
                    "outputs": {}
                },
                "parameters": {}
            }
        }
    ],
    "outputs": {
        "logicAppUrl": {
           "type": "string",
           "value": "[listCallbackURL(concat(resourceId('Microsoft.Logic/workflows/', 'HelloLogicAppsTemplate'), '/triggers/manual'), '2017-07-01').value]"
        }
     }
}

您可以從上述的 JSON 定義中看到此邏輯應用程式工作流程為基本 (如同範本名稱所建議)。讓我們看看此應用程式的主要元件。

在下列程式碼片段中，我們看到此應用程式稱為 HelloLogicAppsTemplate。此名稱在範本中為硬式編碼。應用程式執行所在的位置也是硬式編碼為 westus2。

"name": "HelloLogicAppsTemplate",
"location": "westus2",

向下捲動至 [觸發程序] 區段，我們會看到工作流程為使用 HTTP GET 要求所觸發。觸發程序稱為 manual。

"triggers": {
    "manual": {
        "type": "Request",
        "kind": "Http",
        "inputs": {
            "method": "GET",
            "schema": {}
        }
    }
},

繼續向下捲動至 [動作] 區段，我們將了解此工作流程包含一個步驟或動作。此動作會使用訊息 Hello Azure Logic Apps Template! 回應要求。

"actions": {
    "Response": {
        "runAfter": {},
        "type": "Response",
        "kind": "Http",
        "inputs": {
            "body": "Hello Logic Apps Template!",
            "statusCode": 200
        }
    }
},

Resource Manager 範本的 [輸出] 區段具有稱為 logicAppUrl 的單一輸出。此輸出變數會列出已部署邏輯應用程式資源的 URL。此 URL 可讓測試應用程式更容易。輸出會使用 listCallbackURL 建立 URL，但是工作流程名稱與觸發程序名稱在此處為硬式編碼。

"outputs": {
    "logicAppUrl": {
       "type": "string",
       "value": "[listCallbackURL(concat(resourceId('Microsoft.Logic/workflows/', 'HelloLogicAppsTemplate'), '/triggers/manual'), '2017-07-01').value]"
    }
 }

讓我們現在部署此邏輯應用程式，並加以測試。

驗證和部署範本

若要部署我們的邏輯應用程式資源，將會使用 az deployment group create 命令，因為我們要部署至資源群組。使用此命令部署時，您可以選擇使用 --template-uri 參數指定其位置，以部署遠端範本。在我們的案例中，我們想要部署位於本機的範本，因此我們會設定 --template-file 參數。

從 Cloud Shell 執行 az deployment group validate 來驗證範本:
```
az deployment group validate \
--resource-group "<rgn>[sandbox resource group name]</rgn>" \
--template-file basic-template.json
```
--template-file 引數會指向本機範本。範本的檔案名稱為 basic-template.json。

您會看到一個大型 JSON 區塊作為輸出，告訴您範本已通過驗證。

Azure Resource Manager 會填入範本參數，並檢查範本是否會成功地在訂用帳戶中執行。

如果驗證失敗，您會在輸出中看到失敗的詳細描述。
在 Cloud Shell 中執行下列 az deployment group create 命令，將基本範本所定義的邏輯應用程式資源部署至沙箱資源群組：
```
az deployment group create \
--name MyDeployment \
--resource-group "<rgn>[sandbox resource group name]</rgn>" \
--template-file basic-template.json
```
此命令與上一個命令類似，但也包含 --name 引數來指定您部署的名稱。

完成此命令大約需要兩到三分鐘。部署完成之後，您將看到另一個大型 JSON 區塊作為描述部署的輸出。您將在 JSON 結果中看到值為 Succeeded 的 provisioningState。

驗證部署

執行 az deployment group show 以驗證部署：
```
az deployment group show \
--name MyDeployment \
--resource-group "<rgn>[sandbox resource group name]</rgn>"
```
您會看到先前看到的相同 JSON 區塊。如果您需要與部署相關的這些詳細資料，可以稍後再執行此命令。輸出的結構為 JSON，以方便饋送至您可能會用來追蹤部署和雲端使用量的其他工具。

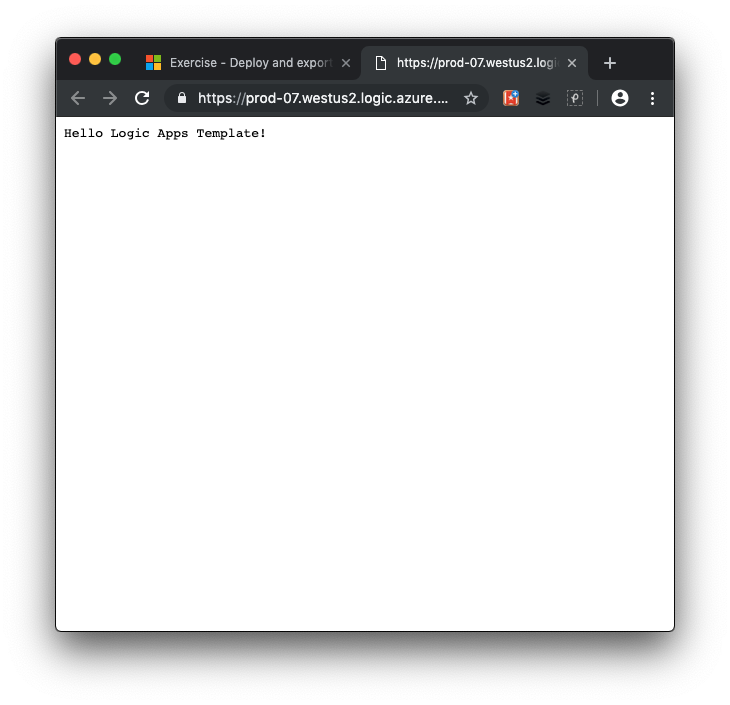

若要查看作用中的應用程式，請在 JSON 結果中尋找 logicAppUrl 值。選取 URL，或將其複製並貼上至新的瀏覽器視窗中。此頁面顯示「您好，Azure Logic Apps 範本！」訊息，如下列螢幕擷取畫面所示：

恭喜！您已使用 Azure Resource Manager 範本成功部署邏輯應用程式工作流程。

正如我們在本練習中所述，基本範本具有許多硬式編碼值。這些值使得範本不如我們希望的有彈性。我們可以使用參數來改善此情況。
