在應用程式要求路由中設定和啟用磁片快取

由 IIS 小組

本檔的這一節適用于 IIS 7 和更新版本的 Microsoft 應用程式要求路由第 2版。

目標

若要成功設定並啟用磁片快取，以用於核心應用程式要求路由 (ARR) 第 1 版 案例。

必要條件

核心 ARR 第 1 版案例必須成功設定：

• 定義及設定應用程式要求路由伺服器群組
• 使用應用程式要求路由的 HTTP 負載平衡
• 使用應用程式要求路由設定 3 層部署架構
• 使用應用程式要求路由的試驗計畫管理
• 使用應用程式要求路由的共用裝載

本逐步解說著重于設定及啟用上述案例的磁片型快取。

如果尚未安裝應用程式要求路由第 2 版，您可以在：

• MICROSOFT 應用程式要求路由第 2 版適用于 IIS 7 (x86) 在這裡 (https://download.microsoft.com/download/4/D/F/4DFDA851-515F-474E-BA7A-5802B3C95101/ARRv2_setup_x86.EXE) 。
• 適用于 IIS 7 (x64) 的 Microsoft 應用程式要求路由第 2 版 (https://download.microsoft.com/download/3/4/1/3415F3F9-5698-44FE-A072-D4AF09728390/ARRv2_setup_x64.EXE) 。

請遵循 本 檔中所述的步驟來安裝 ARR 第 2 版。

步驟 1 - 設定主要磁片快取位置 (s)

至少必須指定一個主要磁片快取位置。

若要使用 UI 設定主要磁片快取位置：

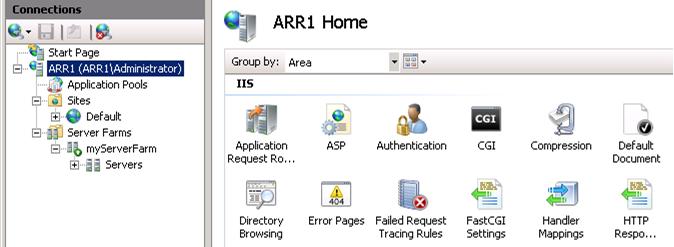

1. 啟動 IIS 管理員。

2. ARR 的磁片快取設定是在伺服器層級完成。 在流覽樹狀檢視中選取伺服器。



3. 按兩下 [應用程式要求路由快取]。



4. 在 [ 動作] 窗格中，按一下 [ 新增...]。



5. 在 [ 新增磁片磁碟機 ] 對話方塊中，定義 磁片磁碟機位置 並設定大小上限。 如果未提供任何大小，則會取用所有可用的磁碟空間。


   注意

   如果手動建立磁片磁碟機位置，請確定背景工作進程的身分識別具有下列使用者權限。 在大部分情況下，本機使用者群組在建立資料夾時具有足夠的使用者權限。

   1. 讀取
   2. 列出資料夾內容
   3. Write

6. 輸入適當的值，然後按一下 [ 確定 ] 以儲存變更。 為了本逐步解說的目的， c:\cache\ 會用來作為磁片磁碟機位置，且已設定大小上限 為 10GB 。 您可以輸入最大磁片磁碟機大小的任何值，或使用整個磁片磁碟機。



   注意

   ARR 具有主要磁片磁碟機和次要磁片磁碟機的概念。 一般設定牽涉到一或多個本機磁片磁碟機的主要磁片磁碟機，例如 e：\cache 或 f：\cache。 不過，只能有一個次要磁片磁碟機，而且通常是可以在多個 ARR 之間共用的 SAN 磁片磁碟機。 此概念是您有大型 SAN 磁片磁碟機，其中可以快取內容比 ARR 的本機磁片磁碟機更多的內容，也可以跨多個 ARR 實例共用。

步驟 2 - 設定次要磁片快取位置

次要磁片快取位置是選擇性設定。 如上所述，不同于主要磁片磁碟機，只能設定一個次要磁片磁碟機。 一種方式是使用次要磁片快取位置作為「父快取層」。ARR 會在次要磁片磁碟機中找不到快取磁片磁碟機位置 () 時，尋找快取內容。 同樣地，快取內容時，ARR 會在主要快取磁片磁碟機位置 () 以及次要快取磁片磁碟機位置上快取它。

若要使用 UI 設定次要磁片快取位置：

1. 在 [ 動作] 窗格中，按一下 [ 新增次要...]。



2. 在 [ 新增次要磁片磁碟機 ] 對話方塊中，定義 磁片磁碟機位置。



3. 輸入適當的值，然後按一下 [ 確定 ] 以儲存變更。 為了本逐步解說的目的， \\wonyoo-w2k8-3\SAN\ 會作為次要快取磁片磁碟機位置。



步驟 3 - 啟用磁片快取

指定磁片磁碟機位置之後，ARR Proxy 可以選擇使用已設定的磁片快取。 ARR 中有兩個 Proxy 層級。 其中一個位於伺服器層級，另一個位於伺服器陣列層級。 在這兩種情況下，預設會啟用磁片快取。 設定主要快取磁片磁碟機位置之後，ARR 預設會開始快取磁片上的內容。

本逐步解說的其餘部分假設已建立伺服器陣列。 如果沒有，請遵循 定義及設定應用程式要求路由伺服器陣列 逐步解說。

1. 選取 [伺服器陣列]。

2. 選取您所建立的伺服器陣列。

3. 顯示下列圖示：



4. 按兩下 [ 快取]。 確認已選取 [ 啟用磁片快取 ] 核取方塊。



   注意

   授權無法委派給 ARR。 因此，如果內容本質上高度敏感且需要授權，建議您不要啟用快取。

步驟 4 - 驗證功能

根據預設，Windows 上http.sys的核心快取會將個別物件的大小限制為 256KB。 若要全域變更此設定，請參閱 https://support.microsoft.com/kb/820129/en-us 。

提出一些將在 ARR 中快取的要求。

若要確認記憶體快取是否正常運作：

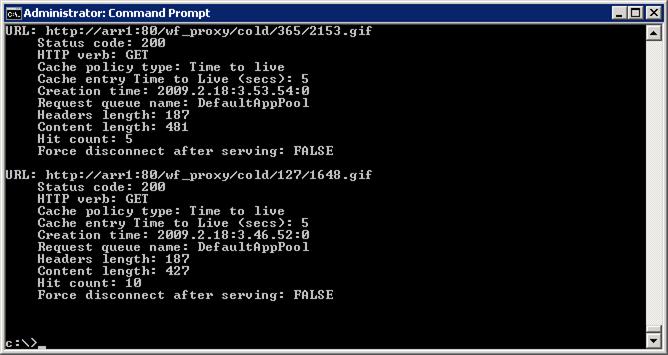

1. 以提升的使用者權限開啟命令提示字元。

2. 輸入 netsh HTTP show cache。



3. 根據預設，記憶體快取持續時間為 5 秒。

步驟 5 - 使用 IIS 管理員驗證快取功能

1. 流覽至 IIS 管理員中伺服器層級的應用程式要求路由 UI。
2. 按一下右側動作窗格中的 [流覽快取內容]。
3. 確認回應已在主要快取磁片磁碟機上快取。
4. 確認次要快取磁片磁碟機位置上也存在內容。

除了驗證檔案系統上的磁片快取功能之外，ARR 還提供快取效能的圖形化儀表板檢視。

1. 選取 [伺服器陣列]。

2. 選取您所建立的伺服器陣列。

3. 顯示下列圖示：



4. 按兩下 [ 監視和管理]。 此檢視提供伺服器陣列層級的執行時間統計資料，包括快取點擊/遺漏比率，以及因 ARR 磁片快取而儲存多少頻寬。



總結

您現在已成功設定並啟用 ARR 的磁片快取。 如需其他 ARR 第 2 版逐步解說，請參閱 本文 中的檔。
