使用 WinForms 的資料繫結

發行項
09/12/2023

本逐步解說示範如何將 POCO 類型系結至「主要詳細資料」表單中的視窗表單（WinForms）控制項。應用程式會使用 Entity Framework 將來自資料庫的資料填入物件、追蹤變更，並將資料保存到資料庫。

此模型會定義兩種參與一對多關聯性的類型：Category （principal\master）和 Product （dependent\detail）。然後，Visual Studio 工具會用來將模型中定義的類型系結至 WinForms 控制項。 WinForms 資料系結架構可讓您在相關物件之間巡覽：在主要檢視中選取資料列會導致詳細資料檢視以對應的子資料更新。

本逐步解說中的螢幕擷取畫面和程式代碼清單取自 Visual Studio 2013，但您可以使用 Visual Studio 2012 或 Visual Studio 2010 完成本逐步解說。

必要條件

您必須安裝 Visual Studio 2013、Visual Studio 2012 或 Visual Studio 2010，才能完成本逐步解說。

如果您使用 Visual Studio 2010，您也必須安裝 NuGet。如需詳細資訊，請參閱安裝 NuGet 。

建立應用程式

開啟 Visual Studio
檔案 - > 新增 - > 專案...。
在左窗格中選取 [Windows ]，並在 右窗格中選取 [Windows Forms][應用程式 ]
輸入 WinFormswithEFSample 作為名稱
選取確定

安裝 Entity Framework NuGet 套件

在方案總管中，以滑鼠右鍵按一下 WinFormswithEFSample 專案
選取 [ 管理 NuGet 套件...
在 [管理 NuGet 套件] 對話方塊中，選取 [ 線上 ] 索引標籤，然後選擇 EntityFramework 套件
按一下 [安裝]

注意

除了 EntityFramework 元件之外，也會新增 System.ComponentModel.DataAnnotations 的參考。如果專案具有 System.Data.Entity 的參考，則會在安裝 EntityFramework 套件時移除該專案。 System.Data.Entity 元件不再用於 Entity Framework 6 應用程式。

實作集合的 IListSource

集合屬性必須實作 IListSource 介面，才能在使用 Windows Forms 時啟用具有排序的雙向資料系結。為了這樣做，我們將擴充 ObservableCollection 以新增 IListSource 功能。

將 ObservableListSource 類別新增至專案：
- 以滑鼠右鍵按一下專案名稱
- 選取 [新增 - > 新增專案]
- 選取 [類別 ]，然後輸入 ObservableListSource 以取得類別名稱
以下列程式碼取代預設產生的程式碼：

這個類別可啟用雙向資料系結和排序。類別衍生自 ObservableCollection < T > ，並新增 IListSource 的明確實作。 IListSource 的 GetList（）方法會實作，以傳回與 ObservableCollection 保持同步的 IBindingList 實作。 ToBindingList 所產生的 IBindingList 實作支援排序。 ToBindingList 擴充方法定義于 EntityFramework 元件中。

    using System.Collections;
    using System.Collections.Generic;
    using System.Collections.ObjectModel;
    using System.ComponentModel;
    using System.Diagnostics.CodeAnalysis;
    using System.Data.Entity;

    namespace WinFormswithEFSample
    {
        public class ObservableListSource<T> : ObservableCollection<T>, IListSource
            where T : class
        {
            private IBindingList _bindingList;

            bool IListSource.ContainsListCollection { get { return false; } }

            IList IListSource.GetList()
            {
                return _bindingList ?? (_bindingList = this.ToBindingList());
            }
        }
    }

定義模型

在本逐步解說中，您可以選擇使用 Code First 或 EF Designer 來實作模型。完成下列兩個區段的其中一個。

選項 1：先使用程式碼定義模型

本節說明如何使用 Code First 建立模型及其相關聯的資料庫。如果您寧願使用 Database First 從資料庫反向工程模型，請跳至下一節（ 選項 2：使用 Database First 定義模型）

使用 Code First 開發時，您通常會從撰寫定義概念（領域）模型的 .NET Framework 類別開始。

將新的 Product 類別新增至專案
以下列程式碼取代預設產生的程式碼：

    using System;
    using System.Collections.Generic;
    using System.Linq;
    using System.Text;
    using System.Threading.Tasks;

    namespace WinFormswithEFSample
    {
        public class Product
        {
            public int ProductId { get; set; }
            public string Name { get; set; }

            public int CategoryId { get; set; }
            public virtual Category Category { get; set; }
        }
    }

將 Category 類別新增至專案。
以下列程式碼取代預設產生的程式碼：

    using System;
    using System.Collections.Generic;
    using System.Linq;
    using System.Text;
    using System.Threading.Tasks;

    namespace WinFormswithEFSample
    {
        public class Category
        {
            private readonly ObservableListSource<Product> _products =
                    new ObservableListSource<Product>();

            public int CategoryId { get; set; }
            public string Name { get; set; }
            public virtual ObservableListSource<Product> Products { get { return _products; } }
        }
    }

除了定義實體之外，您還需要定義衍生自 DbCoNtext 的類別，並公開 DbSet < TEntity > 屬性。 DbSet 屬性可讓內容知道您想要包含在模型中的類型。 DbCoNtext 和 DbSet 類型定義于 EntityFramework 元件中。

DbCoNtext 衍生型別的實例會在運行時間管理實體物件，其中包括將來自資料庫的資料填入物件、變更追蹤，以及將資料保存至資料庫。

將新的 ProductCoNtext 類別新增至專案。
以下列程式碼取代預設產生的程式碼：

    using System;
    using System.Collections.Generic;
    using System.Data.Entity;
    using System.Linq;
    using System.Text;

    namespace WinFormswithEFSample
    {
        public class ProductContext : DbContext
        {
            public DbSet<Category> Categories { get; set; }
            public DbSet<Product> Products { get; set; }
        }
    }

編譯專案。

選項 2：使用 Database First 定義模型

本節說明如何使用 Database First，從使用 EF 設計工具從資料庫反向工程模型。如果您已完成上一節（ 選項 1：使用 Code First 定義模型）， 請略過本節並直接移至 延遲載入 區段。

建立現有的資料庫

一般而言，當您將目標設為現有的資料庫時，就會建立它，但在本逐步解說中，我們需要建立資料庫才能存取。

隨 Visual Studio 一起安裝的資料庫伺服器會根據您安裝的 Visual Studio 版本而有所不同：

如果您使用 Visual Studio 2010，您將建立 SQL Express 資料庫。
如果您使用 Visual Studio 2012，您將建立 LocalDB 資料庫。

讓我們繼續產生資料庫。

檢視 - > 伺服器總管
以滑鼠右鍵按一下 [資料連線 - > 新增連線...
如果您尚未從 [伺服器總管] 連線到資料庫，則必須先選取 [Microsoft SQL Server] 作為資料來源
視您已安裝的本機DB 或 SQL Express 而定，連線至 LocalDB 或 SQL Express，然後輸入產品做為資料庫名稱
選取 [ 確定 ]，系統會詢問您是否要建立新的資料庫，選取 [ 是]
新的資料庫現在會出現在 [伺服器總管] 中，以滑鼠右鍵按一下它，然後選取 [ 新增查詢]
將下列 SQL 複製到新的查詢，然後以滑鼠右鍵按一下查詢，然後選取 [ 執行]

    CREATE TABLE [dbo].[Categories] (
        [CategoryId] [int] NOT NULL IDENTITY,
        [Name] [nvarchar](max),
        CONSTRAINT [PK_dbo.Categories] PRIMARY KEY ([CategoryId])
    )

    CREATE TABLE [dbo].[Products] (
        [ProductId] [int] NOT NULL IDENTITY,
        [Name] [nvarchar](max),
        [CategoryId] [int] NOT NULL,
        CONSTRAINT [PK_dbo.Products] PRIMARY KEY ([ProductId])
    )

    CREATE INDEX [IX_CategoryId] ON [dbo].[Products]([CategoryId])

    ALTER TABLE [dbo].[Products] ADD CONSTRAINT [FK_dbo.Products_dbo.Categories_CategoryId] FOREIGN KEY ([CategoryId]) REFERENCES [dbo].[Categories] ([CategoryId]) ON DELETE CASCADE

反向工程師模型

我們將使用包含在 Visual Studio 中的 Entity Framework Designer 來建立模型。

專案 - > 新增專案...
從左側功能表中選取 [資料 ]，然後 ADO.NET 實體資料模型
輸入 ProductModel 作為名稱，然後按一下 [ 確定]
這會啟動 實體資料模型精靈
選取 [從資料庫 產生]，然後按 [ 下一步]
選取您在第一節中建立之資料庫的連線，輸入 ProductCoNtext 作為連接字串的名稱，然後按 [下一步]
按一下 [資料表] 旁的核取方塊以匯入所有資料表，然後按一下 [完成]

一旦反向工程師程式完成，新的模型就會新增至您的專案，並開啟以供您在 Entity Framework Designer 中檢視。 App.config 檔案也已新增至您的專案，其中包含資料庫的連線詳細資料。

Visual Studio 2010 中的其他步驟

如果您在 Visual Studio 2010 中工作，則必須更新 EF 設計工具以使用 EF6 程式碼產生。

以滑鼠右鍵按一下 EF Designer 中模型的空白位置，然後選取 [ 新增程式碼產生專案...
從左側功能表中選取 [線上範本 ]，然後搜尋 DbCoNtext
選取適用于 C# 的 EF 6.x DbCoNtext 產生器，輸入 ProductsModel 作為名稱， 然後按一下 [新增]

更新資料系結的程式碼產生

EF 會使用 T4 範本從模型產生程式碼。隨附于 Visual Studio 或從 Visual Studio 資源庫下載的範本適用于一般用途。這表示從這些範本產生的實體具有簡單的 ICollection < T > 屬性。不過，執行資料系結時，最好有實作 IListSource 的集合屬性。這就是為什麼我們建立上述 ObservableListSource 類別的原因，我們現在將修改範本以使用這個類別。

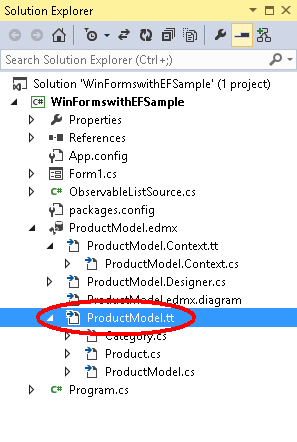

開啟方案總管 並尋找 ProductModel.edmx 檔案
尋找將巢狀在 ProductModel.edmx 檔案底下的 ProductModel.tt 檔案
按兩下 ProductModel.tt 檔案，在 Visual Studio 編輯器中開啟它
尋找並將「 ICollection 」的兩個出現專案取代為「 ObservableListSource 」。這些位於大約 296 和 484 行。
尋找並將第一個出現的「 HashSet 」取代為「 ObservableListSource 」。此專案位於大約第 50 行。請勿取代程式碼稍後找到的第二個 HashSet。
儲存 ProductModel.tt 檔案。這應該會導致重新產生實體的程式碼。如果程式碼未自動重新產生，請以滑鼠右鍵按一下 ProductModel.tt，然後選擇 [執行自訂工具]。

如果您現在開啟 Category.cs 檔案（其巢狀于 ProductModel.tt 底下），您應該會看到 Products 集合的類型為 ObservableListSource < Product > 。

編譯專案。

消極式載入

Product 類別上的 Products 屬性和 Product 類別上的 Category 屬性是導覽屬性。在 Entity Framework 中，導覽屬性提供一種方式來巡覽兩個實體類型之間的關聯性。

EF 可讓您在第一次存取導覽屬性時，自動從資料庫載入相關實體。使用這種類型的載入（稱為延遲載入），請注意，當您第一次存取每個導覽屬性時，如果內容不在內容中，就會對資料庫執行個別查詢。

使用 POCO 實體類型時，EF 會在執行時間期間建立衍生 Proxy 類型的實例，然後覆寫類別中的虛擬屬性以新增載入攔截，以達成延遲載入。若要取得相關物件的延遲載入，您必須將導覽屬性 getter 宣告為公用和虛擬（ 在 Visual Basic 中可 覆寫），而且類別不得 密封（ Visual Basic 中不可 覆 寫）。使用 Database First 導覽屬性時，會自動設為虛擬，以啟用延遲載入。在 [程式碼優先] 區段中，我們選擇將導覽屬性設為虛擬，原因相同

將物件系結至控制項

新增模型中定義為此 WinForms 應用程式的資料來源的類別。

從主功能表中，選取 [專案 - > 新增資料來源... ]（在 Visual Studio 2010 中，您需要選取 [資料 - > 新增資料來源... ]

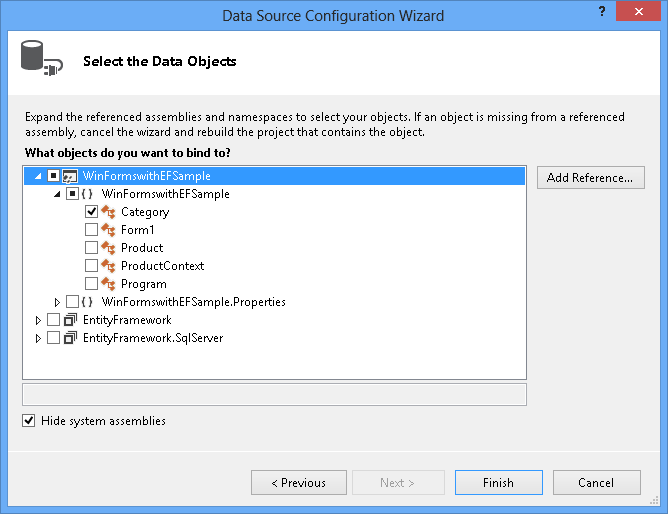

在 [選擇資料來源類型] 視窗中，選取 [物件 ]，然後按 [下一步]
在 [選取資料物件] 對話方塊中，展開 WinFormswithEFSample 兩次，然後選取 [類別] 不需要選取產品資料來源，因為我們會透過 Category 資料來源上的 Product 屬性取得它。
按一下 [ 完成]。 如果 [資料來源] 視窗未顯示，請選取 [檢視 - > 其他 Windows- > 資料來源]
按下釘選圖示，讓 [資料來源] 視窗不會自動隱藏。如果視窗已經可見，您可能需要按 [重新整理] 按鈕。
在方案總管中，按兩下 Form1.cs 檔案，以在設計工具中開啟主要表單。
選取 [ 類別 ] 資料來源，然後將它拖曳到表單上。根據預設，新的 DataGridView （ categoryDataGridView ）和導覽工具列控制項會新增至設計工具。這些控制項也會系結至 BindingSource （ categoryBindingSource ）和 Binding Navigator （ categoryBindingNavigator ）元件。
編輯 categoryDataGridView 上的資料行。我們想要將 CategoryId 資料行設定 為唯讀。在儲存資料之後，資料庫會產生 CategoryId 屬性的值 。
- 以滑鼠右鍵按一下 DataGridView 控制項，然後選取 [編輯資料行...
- 選取 CategoryId 資料行，並將 ReadOnly 設定為 True
- 按 [確定]
從 [類別目錄] 資料來源底下選取 [產品]，然後將它拖曳到表單上。 productDataGridView 和 productBindingSource 會新增至表單。
編輯 productDataGridView 上的資料行。我們想要隱藏 CategoryId 和 Category 資料行，並將 ProductId 設定為唯讀。在儲存資料之後，資料庫會產生 ProductId 屬性的值。
- 以滑鼠右鍵按一下 DataGridView 控制項，然後選取 [ 編輯資料行... ]。
- 選取 ProductId 資料行，並將 ReadOnly 設定為 True 。
- 選取 CategoryId 資料行，然後按 [ 移除] 按鈕。使用 Category 資料行執行相同的動作。
- 按 [確定]。
到目前為止，我們已將 DataGridView 控制項與設計工具中的 BindingSource 元件建立關聯。在下一節中，我們會將程式碼新增至程式碼後置，以將 categoryBindingSource.DataSource 設定為 DbCoNtext 目前追蹤的實體集合。當我們從類別下拖放產品時，WinForms 會負責將 productsBindingSource.DataSource 屬性設定為 categoryBindingSource，並將 productsBindingSource.DataMember 屬性設定為 Products。由於此系結，只有屬於目前選取類別的產品才會顯示在 productDataGridView 中。
按一下滑鼠右鍵並選取 [已啟用 ]，以啟用流覽工具列上的 [儲存 ] 按鈕。
按兩下按鈕以新增儲存按鈕的事件處理常式。這會新增事件處理常式，並將您帶到表單的程式碼後置。下一節中將會新增categoryBindingNavigatorSaveItem_Click 事件處理常式的程式碼 。

新增處理資料互動的程式碼

我們現在會新增程式碼，以使用 ProductCoNtext 來執行資料存取。更新主表單視窗的程式碼，如下所示。

程式碼會宣告 ProductCoNtext 長時間執行的實例。 ProductCoNtext 物件可用來查詢及儲存資料至資料庫。接著會從覆寫的 OnClosing 方法呼叫 ProductCoNtext 實例上的 Dispose（）方法。程式碼批註提供程式碼功能的詳細資料。

    using System;
    using System.Collections.Generic;
    using System.ComponentModel;
    using System.Data;
    using System.Drawing;
    using System.Linq;
    using System.Text;
    using System.Threading.Tasks;
    using System.Windows.Forms;
    using System.Data.Entity;

    namespace WinFormswithEFSample
    {
        public partial class Form1 : Form
        {
            ProductContext _context;
            public Form1()
            {
                InitializeComponent();
            }

            protected override void OnLoad(EventArgs e)
            {
                base.OnLoad(e);
                _context = new ProductContext();

                // Call the Load method to get the data for the given DbSet
                // from the database.
                // The data is materialized as entities. The entities are managed by
                // the DbContext instance.
                _context.Categories.Load();

                // Bind the categoryBindingSource.DataSource to
                // all the Unchanged, Modified and Added Category objects that
                // are currently tracked by the DbContext.
                // Note that we need to call ToBindingList() on the
                // ObservableCollection<TEntity> returned by
                // the DbSet.Local property to get the BindingList<T>
                // in order to facilitate two-way binding in WinForms.
                this.categoryBindingSource.DataSource =
                    _context.Categories.Local.ToBindingList();
            }

            private void categoryBindingNavigatorSaveItem_Click(object sender, EventArgs e)
            {
                this.Validate();

                // Currently, the Entity Framework doesn’t mark the entities
                // that are removed from a navigation property (in our example the Products)
                // as deleted in the context.
                // The following code uses LINQ to Objects against the Local collection
                // to find all products and marks any that do not have
                // a Category reference as deleted.
                // The ToList call is required because otherwise
                // the collection will be modified
                // by the Remove call while it is being enumerated.
                // In most other situations you can do LINQ to Objects directly
                // against the Local property without using ToList first.
                foreach (var product in _context.Products.Local.ToList())
                {
                    if (product.Category == null)
                    {
                        _context.Products.Remove(product);
                    }
                }

                // Save the changes to the database.
                this._context.SaveChanges();

                // Refresh the controls to show the values
                // that were generated by the database.
                this.categoryDataGridView.Refresh();
                this.productsDataGridView.Refresh();
            }

            protected override void OnClosing(CancelEventArgs e)
            {
                base.OnClosing(e);
                this._context.Dispose();
            }
        }
    }

測試 Windows Forms 應用程式

編譯並執行應用程式，您可以測試功能。
儲存存放區產生的金鑰之後，畫面上會顯示。
如果您使用 Code First，您也會看到 已為您建立 WinFormswithEFSample.ProductCoNtext 資料庫。
