REF CURSOR 是 PL/SQL 資料類型，代表執行查詢所產生的伺服器端結果集指標。 REF CURSOR 類型可啟用資料的輸入和輸出串流，非常適合用於在 PL/SQL 程式碼中傳送大量資料。 Oracle 資料庫配接器支援強型別和弱型別 (SYS_REFCURSOR) REF CURSOR，這些 CURSOR 可以傳遞至 PL/SQL 程式和函式作為 IN、OUT 或 IN OUT 參數。 如需 Oracle 資料庫配接器如何支援 REF CURSOR 的詳細資訊，請參閱 使用 REF CURSOR 參數的函式和程式上的作業。 如需 REF CURSORS 之 XML 結構的相關資訊，請參閱 REF CURSORS 的訊息架構。
如何在 Oracle 資料庫中叫用函式？
使用 Oracle Database 配接器搭配 BizTalk Server 在 Oracle 資料庫上執行作業牽涉到建置組塊中所述的程式性工作，以使用 Oracle Database 開發 BizTalk 應用程式。 若要在 Oracle 資料庫中叫用以 REF CURSOR 作為參數的函式，並提供 REF CURSOR 做為 out 參數，這些工作如下：
建立 BizTalk 專案，並產生您想要在 Oracle 資料庫中叫用之函式的架構。
在 BizTalk 專案中建立訊息，以便從 Oracle 資料庫傳送和接收訊息。
建立協調流程以叫用 Oracle 資料庫中的函式。
建置和部署 BizTalk 專案。
藉由建立實體傳送和接收埠來設定 BizTalk 應用程式。
啟動 BizTalk 應用程式。
本主題提供執行這些工作的指示。
根據本主題的範例
根據本主題的範例Func_RefCursor也會隨附 BizTalk 配接器套件。 如需詳細資訊，請參閱 配接器範例。
產生架構
在本主題中，為了示範 Oracle 資料庫配接器如何支援叫用採用 REF CURSOR 參數的叫用函式，我們將叫用GET_ACTIVITY程式。 此程式採用弱型別 IN REF CURSOR 和強型別 IN OUT REF CURSOR 作為參數。 函式會傳回狀態、弱型別 OUT REF CURSOR 和強型別 IN OUT REF CURSOR。 GET_ACTIVITY程式是執行範例所提供的 SQL 腳本所建立ACCOUNT_PKG的一部分。 若要深入瞭解範例和 SQL 腳本，請參閱 架構範例。
因此，若要叫用GET_ACTIVITY程式，我們會在 SCOTT\Package\ACCOUNT_PKG 架構下產生相同程式的架構。 如需如何產生架構的詳細資訊，請參閱 在 Visual Studio 中取得 Oracle 資料庫作業的中繼資料 。
定義訊息和訊息類型
您稍早產生的架構描述協調流程中訊息所需的「類型」。 訊息通常是變數，其類型是由對應的架構所定義。 您必須將您在第一個步驟中產生的架構連結到 BizTalk 專案的 [協調流程檢視] 視窗的訊息。
針對本主題，您必須建立兩個訊息，一個是將要求傳送至 Oracle 資料庫，另一個則用來接收回應。
執行下列步驟來建立訊息，並將其連結至架構：
建立訊息並連結至架構
如果 BizTalk 專案尚未開啟，請開啟 [協調流程檢視] 視窗。 若要這樣做，請按一下 [ 檢視]，指向 [其他視窗]，然後按一下 [ 協調流程檢視]。
在 [協調流程檢視] 中，以滑鼠右鍵按一下 [ 訊息]，然後按一下 [ 新增訊息]。
以滑鼠右鍵按一下新建立的訊息，然後選取 [ 屬性視窗]。
在Message_1的 [屬性]窗格中，執行下列動作：
使用 作法 識別碼 輸入 要求。 訊息類型 從下拉式清單中，展開 [ 架構]，然後選取 [Func_RefCursor.OracleDBBindingSchema.GET_ACTIVITY]，其中 Func_RefCursor 是您 BizTalk 專案的名稱。 OracleDBBindingSchema 是針對GET_ACTIVITY程式產生的架構。 重複上一個步驟以建立新的訊息。 在新訊息的 [ 屬性 ] 窗格中，執行下列動作：
使用 作法 識別碼 輸入 回應。 訊息類型 Func_RefCursor.OracleDBBindingSchema.GET_ACTIVITYResponse
設定協調流程
您必須建立 BizTalk 協調流程，才能使用BizTalk Server來叫用具有 REF CURSOR 參數的程式。 在此協調流程中，您會在定義的接收位置卸載要求訊息。 Oracle Database 配接器會取用此訊息，並透過 ODP 將其傳遞至 Oracle 資料庫。 Oracle 資料庫的回應會儲存至另一個位置。 使用 REF CURSOR 叫用函式和程式的一般協調流程會包含：
傳送和接收圖形，以將訊息傳送至 Oracle 資料庫並接收回應。
單向接收埠，用來接收傳送至 Oracle 資料庫的要求訊息。
雙向傳送埠，將要求訊息傳送至 Oracle 資料庫並接收回應。
單向傳送埠，將來自 Oracle 資料庫的回應傳送至資料夾。

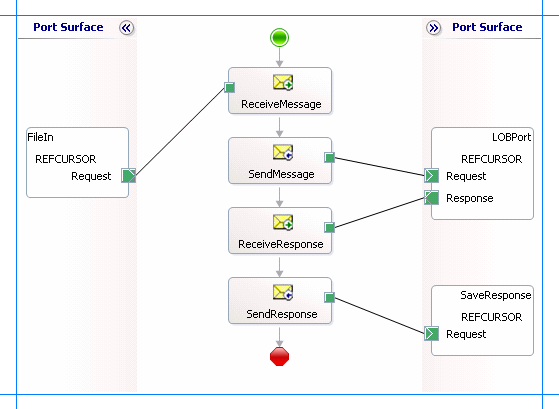

範例協調流程如下所示：
在 Oracle
新增訊息圖形
請確定您為每個訊息圖形指定下列屬性。 Shape 資料行中列出的名稱是訊息圖形的名稱，如剛才提到的協調流程所示。
| 圖形 | 圖形類型 | 屬性 |
|---|---|---|
| ReceiveMessage | 接收 | - 將 名稱 設定為 ReceiveMessage - 將 Activate 設定為 True |
| SendMessage | 傳送 | - 將 [名稱] 設定為 SendMessage |
| ReceiveResponse | 接收 | - 將 Name 設定為 ReceiveResponse - 將 Activate 設定為 False |
| SendResponse | 傳送 | - 將 [名稱] 設定為 SendResponse |
新增埠
請確定您為每個邏輯埠指定下列屬性。 [埠] 資料行中所列的名稱是協調流程中顯示的埠名稱。
| 連接埠 | 屬性 |
|---|---|
| FileIn | - 將 識別碼 設定為 FileIn - 將 Type 設定為 FileInType - 將 通訊模式 設定為 單向 - 將 通訊方向 設定為 接收 |
| LOBPort | - 將 識別碼 設定為 LOBPort - 將 類型 設定為 LOBPortType - 將 通訊模式 設定為 Request-Response - 將 通訊方向 設定為 Send-Receive |
| SaveResponse | - 將 識別碼 設定為 SaveResponse - 將 類型 設定為 SaveResponseType - 將 通訊模式 設定為 單向 - 設定要傳送的通訊方向 |
指定動作圖形的訊息，並將其連線至埠
下表指定屬性及其值，您應該設定為指定動作圖形的訊息，並將其連結至埠。 Shape 資料行中列出的名稱是訊息圖形的名稱，如先前所述的協調流程所示。
| 圖形 | 屬性 |
|---|---|
| ReceiveMessage | - 將 訊息 設定為 要求 - 將 作業 設定為 FileIn.REFCURSOR.Request |
| SendMessage | - 將 訊息 設定為 要求 - 將 作業 設定為 LOBPort.REFCURSOR.Request |
| ReceiveResponse | - 將 訊息 設定為 回應 - 將 作業 設定為 LOBPort.REFCURSOR.Response |
| SendResponse | - 將 訊息 設定為 回應 - 將 作業 設定為 SaveResponse.REFCURSOR.Request |
指定這些屬性之後，訊息圖形和埠就會連線，而且您的協調流程已完成。
您現在必須建置 BizTalk 解決方案，並將其部署至BizTalk Server。 如需詳細資訊，請參閱 建置和執行協調流程。
設定 BizTalk 應用程式
部署 BizTalk 專案之後，您稍早建立的協調流程會列在 [BizTalk Server 管理主控台] 的 [協調流程] 窗格中。 您必須使用 BizTalk Server 管理主控台來設定應用程式。 如需逐步解說，請參閱逐步解說 ：部署基本 BizTalk 應用程式。
設定應用程式牽涉到：
選取應用程式的主機。
將您在協調流程中建立的埠對應至 BizTalk Server 管理主控台中的實體埠。 針對此協調流程，您必須：
定義硬碟上的位置，以及您將卸載要求訊息的對應檔案埠。 BizTalk 協調流程會取用要求訊息，並將其傳送至 Oracle 資料庫。
定義硬碟上的位置和對應的檔案埠，BizTalk 協調流程會卸載包含 Oracle 資料庫回應的回應訊息。
定義實體 WCF-Custom 或 WCF-OracleDB 傳送埠，以將訊息傳送至 Oracle 資料庫。 您也必須在傳送埠中指定動作。 如需如何建立 WCF-Custom 或 WCF-OracleDB 埠的詳細資訊，請參閱 手動設定實體埠系結至 Oracle 資料庫配接器。
注意
使用取用配接器服務 BizTalk 專案增益集產生架構也會建立系結檔案，其中包含埠的相關資訊，以及要為這些埠設定的動作。 您可以從 BizTalk Server 管理主控台匯入此系結檔案，以建立輸出呼叫的傳送埠 () ，或針對輸入呼叫) 接收埠 (。 如需詳細資訊，請參閱 使用埠系結檔案設定實體埠系結至 Oracle 資料庫。
啟動應用程式
您必須啟動 BizTalk 應用程式，才能叫用 Oracle 資料庫資料表中的程式。 如需啟動 BizTalk 應用程式的指示，請參閱 如何啟動協調流程。
在此階段，請確定：
要接收協調流程要求訊息的 FILE 接收埠正在執行。
從協調流程接收回應訊息的 FILE 傳送埠正在執行中。
WCF-Custom 或 WCF-OracleDB 傳送埠，以將訊息傳送至 Oracle 資料庫正在執行。
作業的 BizTalk 協調流程正在執行。
執行作業
執行應用程式之後，您必須將要求訊息卸載至 FILE 接收位置。 要求訊息的架構必須符合您稍早產生的程式的架構。 如需使用 Oracle 資料庫配接器叫用函式之要求訊息架構的詳細資訊，請參閱函式 和程式的訊息架構 。
若要叫用GET_ACTIVITY程式，您必須將弱型別 IN REF CURSOR 和強型別 IN OUT REF CURSOR 指定為參數。 因此，叫用此程式的要求訊息如下：
<GET_ACTIVITY xmlns="http://Microsoft.LobServices.OracleDB/2007/03/SCOTT/Package/ACCOUNT_PKG">
<INRECS>BEGIN OPEN ? FOR SELECT * FROM ACCOUNTACTIVITY WHERE ACCOUNT=100001; END;</INRECS>
<INOUTRECS_IN>BEGIN ACCOUNT_PKG.GET_ALL_ACTIVITY(?); END;</INOUTRECS_IN>
</GET_ACTIVITY>
協調流程會取用要求訊息，並將其傳送至 Oracle 資料庫。 Oracle 資料庫的回應會儲存在定義為協調流程一部分的其他 FILE 位置。
上述要求訊息的回應如下：
<?xml version="1.0" encoding="utf-8" ?>
<GET_ACTIVITYResponse xmlns="http://Microsoft.LobServices.OracleDB/2007/03/SCOTT/Package/ACCOUNT_PKG">
<STATUS>5</STATUS>
<INOUTRECS>
<INOUTRECSRECORD xmlns="http://Microsoft.LobServices.OracleDB/2007/03/SCOTT/Package/ACCOUNT_PKG/GET_ACTIVITY">
<TID>1</TID>
<ACCOUNT>100001</ACCOUNT>
<AMOUNT>500</AMOUNT>
<DESCRIPTION />
<TRANSDATE>2007-10-16T16:58:44</TRANSDATE>
<PROCESSED>n</PROCESSED>
</INOUTRECSRECORD>
<INOUTRECSRECORD xmlns="http://Microsoft.LobServices.OracleDB/2007/03/SCOTT/Package/ACCOUNT_PKG/GET_ACTIVITY">
.....
.....
</INOUTRECSRECORD>
....
....
</INOUTRECS>
<OUTRECS>
<GenRecordRow xmlns="http://Microsoft.LobServices.OracleDB/2007/03">
<GenRecordColumn>
<GenRecordColumn>
<ColumnName>TID</ColumnName>
<ColumnValue>1</ColumnValue>
<ColumnType>System.Decimal</ColumnType>
</GenRecordColumn>
<GenRecordColumn>
....
</GenRecordColumn>
.....
.....
</GenRecordColumn>
</GenRecordRow>
<GenRecordRow xmlns="http://Microsoft.LobServices.OracleDB/2007/03">
.....
.....
</GenRecordRow>
.....
.....
</OUTRECS>
</GET_ACTIVITYResponse>
請注意，回應包含狀態、弱型別 OUT REF CURSOR 和強型別 IN OUT REF CUROSR。
可能的例外狀況
如需使用 BizTalk Server叫用函式和程式時可能會遇到的例外狀況相關資訊，請參閱例外狀況和錯誤處理。
最佳做法
部署並設定 BizTalk 專案之後，您可以將組態設定匯出至稱為系結檔案的 XML 檔案。 產生系結檔案之後，您可以從檔案匯入組態設定，如此您就不需要為相同的協調流程建立傳送埠、接收埠等。 如需系結檔案的詳細資訊，請參閱 重複使用 Oracle 資料庫配接器系結。
