在 Azure Logic Apps 中，根據群組狀態使用範圍執行動作

發行項
06/28/2024

適用於：Azure Logic Apps (使用量)

若要在另一個群組成功或失敗之後才執行步驟，請將那些步驟群組在「範圍」中。如果您想要將動作組織為邏輯群組、評估該群組的狀態，以及執行以範圍狀態為基礎的動作，此結構將會十分實用。當範圍中的所有動作都執行完成之後，範圍也會取得自己的狀態。例如，您可以在想要實作例外狀況和錯誤處理時使用範圍。

若要檢查範圍的狀態，您可以使用判斷邏輯應用程式執行狀態時所用的相同準則，例如「成功」、「失敗」、「取消」等。根據預設，當範圍的所有動作都成功時，範圍的狀態會標示為「成功」。但如果範圍中有任何動作失敗或取消，範圍的狀態會標示為「失敗」。如需範圍的限制，請參閱限制和設定。

例如，以下高階邏輯應用程式會使用範圍來執行特定動作，以及使用條件來檢查範圍的狀態。如果範圍內的任何動作失敗或非預期地結束，範圍會分別標示為「失敗」或「中止」，而邏輯應用程式會傳送「範圍失敗」的訊息。如果範圍內的所有動作都成功，則邏輯應用程式會傳送「範圍成功」的訊息。

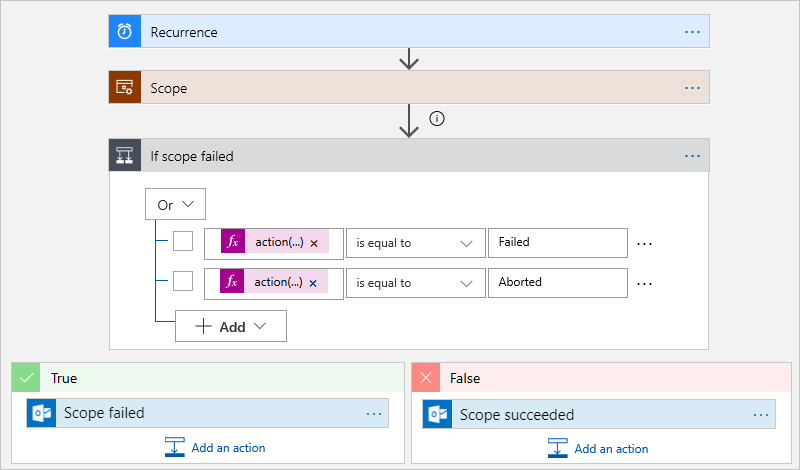

圖表顯示邏輯應用程式範圍流程，內有範例「範圍失敗」和「範圍成功」。

必要條件

若要遵循本文中的範例，您需要以下項目：

Azure 訂用帳戶。如果您沒有訂用帳戶，請註冊一個免費的 Azure 帳戶。
電子郵件帳戶 (來自任何 Logic Apps 所支援的電子郵件提供者)。此範例使用 Outlook.com。如果您使用不同的提供者，一般流程維持不變，但您的 UI 會有所不同。
Bing 地圖金鑰。若要取得此金鑰，請參閱取得 Bing 地圖金鑰。
邏輯應用程式的基本知識

建立範例邏輯應用程式

首先，建立此範例邏輯應用程式，以便您可以在稍後新增範圍：

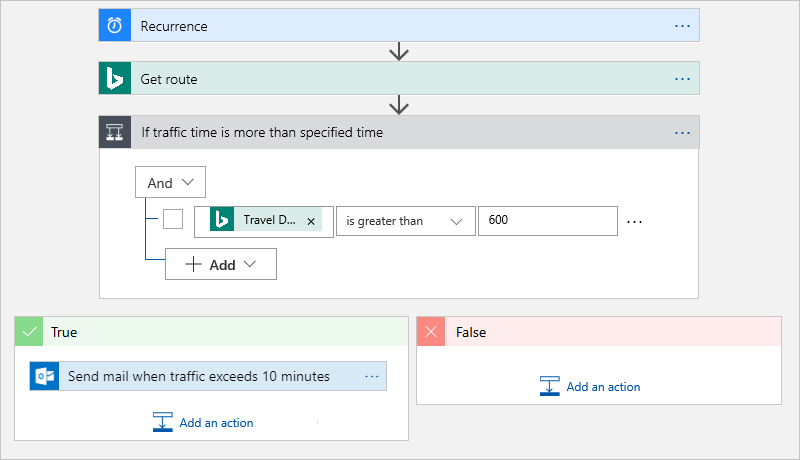

建立範例邏輯應用程式

排程 - 週期觸發程序，以您指定的時間間隔檢查 Bing 地圖服務
Bing 地圖 - 取得路線動作，檢查兩個位置之間的旅行時間
條件動作，檢查旅遊時間是否超過指定的旅行時間
動作，傳送電子郵件給您，告知您目前的旅行時間超過指定的時間

您可以隨時儲存您的邏輯應用程式，所以請經常儲存您的工作。

請先登入 Azure 入口網站 (如果您尚未登入)。建立空白邏輯應用程式。

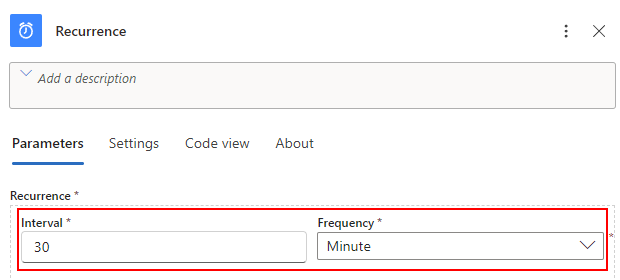

使用下列設定新增排程 - 週期觸發程序：間隔 =「1」，以及頻率 =「分鐘」

提示

若要以視覺化方式來簡化您的檢視，並在設計工具中隱藏每個動作的詳細資料，請在進行這些步驟時摺疊每個動作圖形。

新增 [Bing 地圖 - 取得路線] 動作。

如果您尚未與 Bing 地圖連線，系統會要求您建立連線。

設定值 Description

連線名稱 BingMapsConnection 為您的連線提供一個名稱。

API 金鑰 <your-Bing-Maps-key> 輸入您先前收到的 Bing 地圖服務金鑰。

設定	值	Description
連線名稱	BingMapsConnection	為您的連線提供一個名稱。
API 金鑰	<your-Bing-Maps-key>	輸入您先前收到的 Bing 地圖服務金鑰。

設定 [取得路線] 動作，如下圖中的資料表所示：

設定 [Bing 地圖服務 - 取得路線] 動作

如需這些參數的詳細資訊，請參閱計算路線。

設定	值	Description
導航點 1	<start>	輸入您的路線起點。
導航點 2	<end>	輸入您路線的目的地。
避免	無	輸入路線所要避開的項目，例如高速公路、收費站等等。如需可能使用的值，請參閱計算路線。
最佳化	timeWithTraffic	選取可將路線最佳化的參數，例如距離、和使用目前交通資訊的時間等等。此範例會使用此值："timeWithTraffic"
距離單位	<your-preference>	輸入要計算您路線的距離單位。此範例會使用此值：「英里」
行進模式	推動	輸入路線的旅行模式。此範例會使用此值：「開車」
運輸日期時間	無	僅適用於運輸模式。
運輸日期類型	無	僅適用於運輸模式。

新增條件以檢查目前交通下的旅行時間是否超過指定時間。針對此範例，請遵循下列步驟：
1. 以此描述重新命名條件：如果交通時間超過指定時間
2. 在最左邊的資料行中，選取 [選擇值] 方塊，即可顯示動態內容清單。從清單中，選取 [旅行期間交通] 欄位 (以秒為單位)。
3. 在中間的方塊中，選取此運算子：大於
4. 在最右邊的資料行中輸入此比較值，也就是相當於 10 分鐘的秒數：600

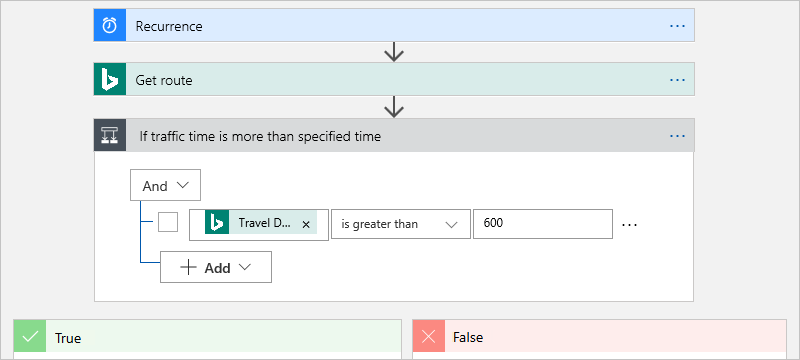

  當您完成時，您的條件看起來就像下面這個範例︰

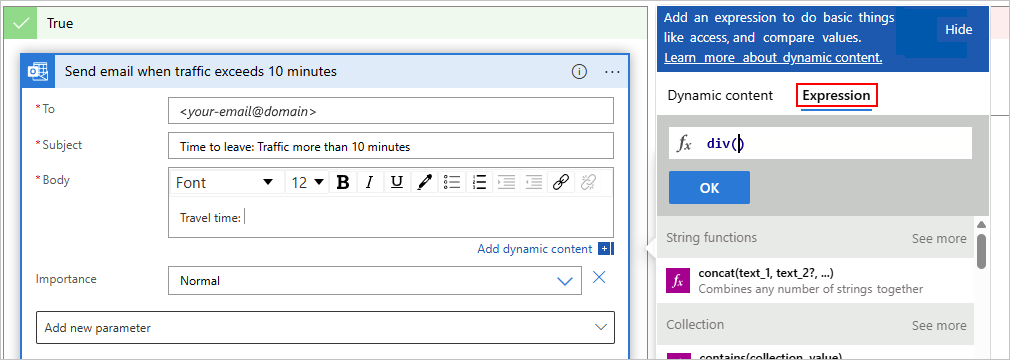

在 [True] 分支中，新增適用於您電子郵件提供者的「傳送電子郵件」動作。請遵循此影像下的步驟來設定此動作：
1. 在 [收件者] 欄位中，輸入您的電子郵件地址以作為測試用。
2. 在 [主旨] 欄位中，輸入下列文字：
Time to leave: Traffic more than 10 minutes
1. 在 [內文] 欄位中，輸入此文字並加上尾端空格：
Travel time:

當您的游標出現在 [內文] 欄位時，動態內容清單會保持開啟狀態，因此您可以選取任何目前可用的參數。
1. 在動態內容清單中，選取 [運算式]。
2. 尋找並選取 div( ) 函式。將游標置於函式的括號內。
3. 當游標位於函式的括號內時，選取 [動態內容]，動態內容清單會隨即顯示。
4. 從 [取得路線] 區段中，選取 [旅行期間交通] 欄位。
5. 在欄位解析成 JSON 格式之後，新增逗號 (,) 並在後方加上數字 60，讓旅行期間交通從以秒計算轉換為以分鐘計算。
```
div(body('Get_route')?['travelDurationTraffic'],60)
```
  您的運算式現在看起來就像下面這個範例︰
6. 完成時，選取確定。
1. 解析運算式之後，新增下列文字，並加上前置空格： minutes

  您的 [內文] 欄位現在看起來就像下面這個範例︰
儲存邏輯應用程式。

接下來，新增範圍，讓您可以群組特定動作，並評估其狀態。

新增範圍

如果您還沒在工作流程設計工具中開啟邏輯應用程式，請將其開啟。

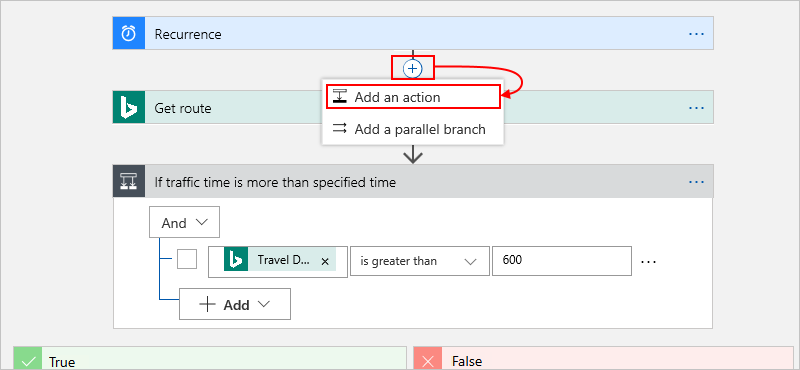

在要使用的工作流程位置上新增範圍。例如，若要在邏輯應用程式工作流程中的現有步驟之間新增範圍，請遵循下列步驟：
1. 將指標停留在要新增範圍的箭號上方。選取加號 (+) >[新增動作]。
2. 在搜尋方塊中，輸入「範圍」作為篩選條件。選取 [範圍] 動作。

將步驟新增至範圍

現在可新增步驟，或拖曳您想要在範圍內執行的現有步驟。針對此範例，拖曳以下動作至範圍中：
- 取得路線
- 如果交通時間超過指定時間，其中需同時包含 true 和 false 分支

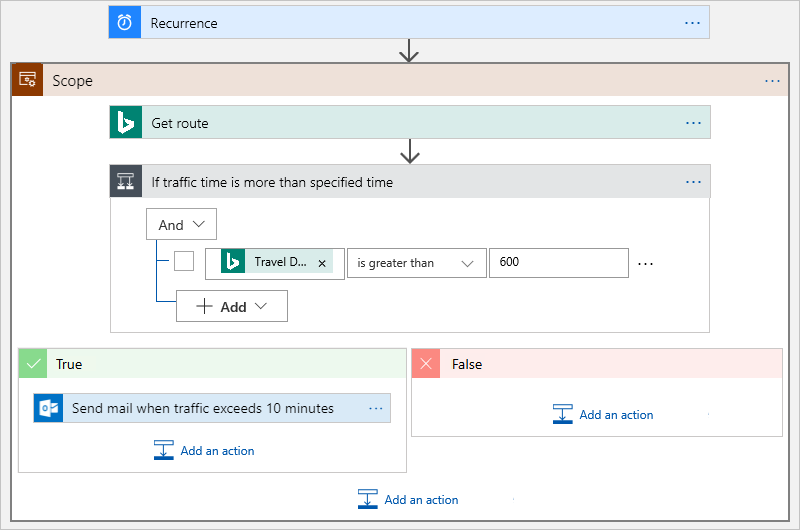

您的邏輯應用程式現在看起來就像下面這個範例︰
在範圍下，新增會檢查範圍狀態的條件。以下列描述為條件重新命名：如果範圍失敗
在條件中新增這些運算式，以檢查範圍狀態是否等於「失敗」或「中止」。
1. 若要新增另一個資料列，請選取 [新增]。
2. 在每一列的左側方塊中選取，即會顯示動態內容清單。從動態內容清單中，選取 [運算式]。在 [編輯] 方塊中，輸入此運算式，然後選取 [確定]：

  action('Scope')
3. 針對這兩個資料列，選取 [等於] 作為運算子。
4. 針對比較值，在第一列中輸入 Failed。在第二列中輸入 Aborted。

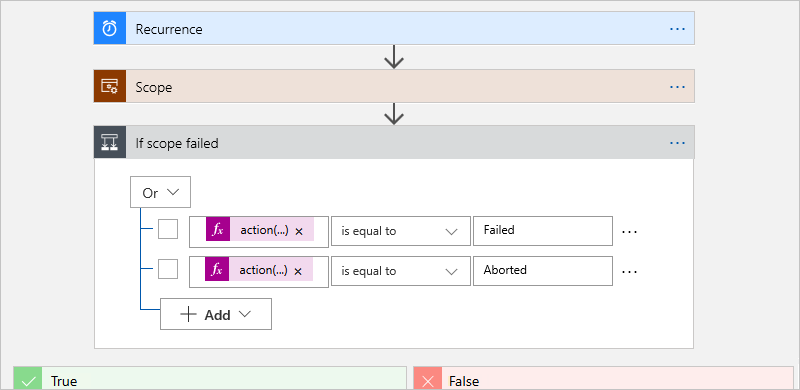

  當您完成時，您的條件看起來就像下面這個範例︰

  現在，設定條件的 runAfter 屬性，使得條件會檢查範圍狀態，並執行後面步驟中定義的比對動作。

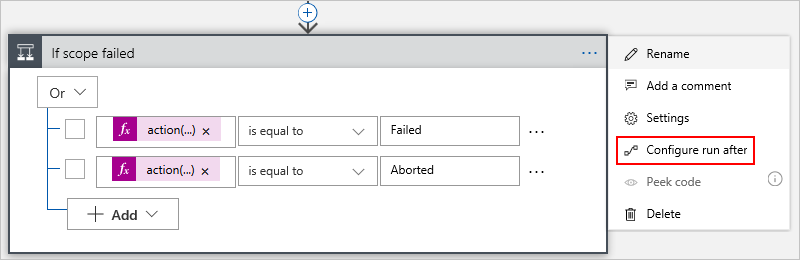

5. 在 [如果範圍失敗] 條件中，選取省略符號 (...) 按鈕，然後再選取 [設定執行後續動作]。

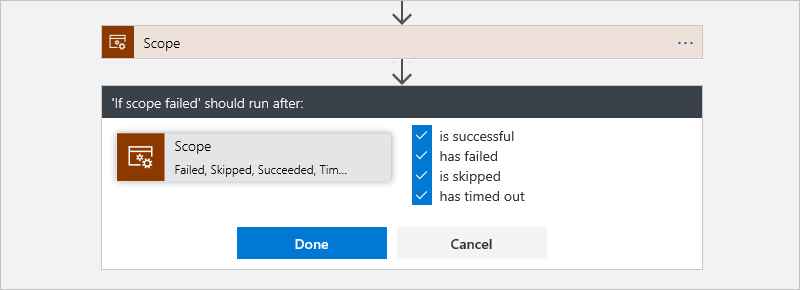

6. 選取所有這些範圍狀態：成功、失敗、略過和逾時
7. 完成之後，選取 [完成]。條件現在會顯示「資訊」圖示。
在 [True] 和 [False] 的分支中，新增您想根據每個範圍狀態執行的動作，例如傳送電子郵件或訊息。
儲存邏輯應用程式。

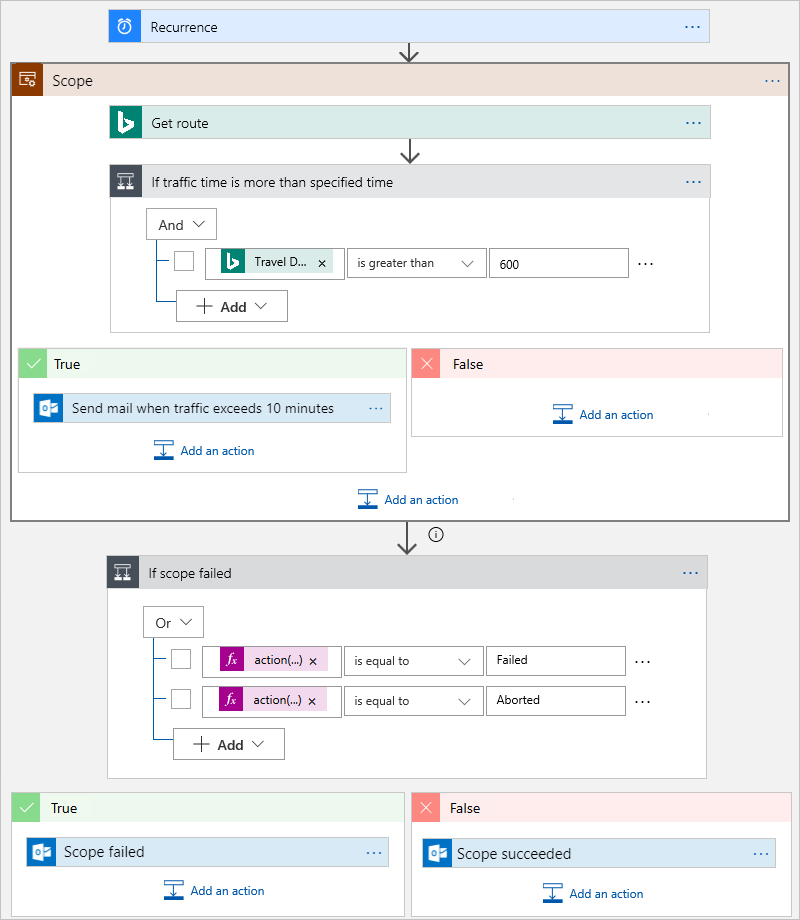

已完成的邏輯應用程式現在看起來就像此範例︰

具有範圍的已完成邏輯應用程式

儲存您的工作

在設計工具的工具列上，選取 [執行]>[執行]。如果範圍內的所有動作都成功，您會取得「範圍成功」的訊息。如果範圍內有任何動作失敗，您會取得「範圍失敗」的訊息。

JSON 定義

如果您是在程式碼檢視中進行作業，您可以改為以邏輯應用程式的 JSON 定義來定義範圍結構。例如，下列是前面邏輯應用程式中觸發程序和動作的 JSON 定義：

"triggers": {
  "Recurrence": {
    "type": "Recurrence",
    "recurrence": {
       "frequency": "Minute",
       "interval": 1
    }
  }
}

"actions": {
  "If_scope_failed": {
    "type": "If",
    "actions": {
      "Scope_failed": {
        "type": "ApiConnection",
        "inputs": {
          "body": {
            "Body": "Scope failed. Scope status: @{action('Scope')}",
            "Subject": "Scope failed",
            "To": "<your-email@domain.com>"
          },
          "host": {
            "connection": {
              "name": "@parameters('$connections')['outlook']['connectionId']"
            }
          },
          "method": "post",
          "path": "/Mail"
        },
        "runAfter": {}
      }
    },
    "else": {
      "actions": {
        "Scope_succeeded": {
          "type": "ApiConnection",
          "inputs": {
            "body": {
              "Body": "Scope succeeded. Scope status: @{action('Scope')}",
              "Subject": "Scope succeeded",
              "To": "<your-email@domain.com>"
            },
            "host": {
              "connection": {
               "name": "@parameters('$connections')['outlook']['connectionId']"
              }
            },
            "method": "post",
            "path": "/Mail"
          },
          "runAfter": {}
        }
      }
    },
    "expression": {
      "or": [
         {
            "equals": [
              "@action('Scope')",
              "Failed"
            ]
         },
         {
            "equals": [
               "@action('Scope')",
               "Aborted"
            ]
         }
      ]
    },
    "runAfter": {
      "Scope": [
        "Failed",
        "Skipped",
        "Succeeded",
        "TimedOut"
      ]
    }
  },
  "Scope": {
    "type": "Scope",
    "actions": {
      "Get_route": {
        "type": "ApiConnection",
        "inputs": {
          "host": {
            "connection": {
              "name": "@parameters('$connections')['bingmaps']['connectionId']"
            }
          },
          "method": "get",
          "path": "/REST/V1/Routes/Driving",
          "queries": {
            "distanceUnit": "Mile",
            "optimize": "timeWithTraffic",
            "travelMode": "Driving",
            "wp.0": "<start>",
            "wp.1": "<end>"
          }
        },
        "runAfter": {}
      },
      "If_traffic_time_is_more_than_specified_time": {
        "type": "If",
        "actions": {
          "Send_mail_when_traffic_exceeds_10_minutes": {
            "type": "ApiConnection",
            "inputs": {
              "body": {
                 "Body": "Travel time:@{div(body('Get_route')?['travelDurationTraffic'],60)} minutes",
                 "Subject": "Time to leave: Traffic more than 10 minutes",
                 "To": "<your-email@domain.com>"
              },
              "host": {
                "connection": {
                   "name": "@parameters('$connections')['outlook']['connectionId']"
                }
              },
              "method": "post",
              "path": "/Mail"
            },
            "runAfter": {}
          }
        },
        "expression": {
          "and" : [
            {
               "greater": [
                  "@body('Get_route')?['travelDurationTraffic']",
                  600
               ]
            }
          ]
        },
        "runAfter": {
          "Get_route": [
            "Succeeded"
          ]
        }
      }
    },
    "runAfter": {}
  }
},
