在 Azure 實驗室服務中設定實驗室，以使用 GNS3 教授網路課程

重要

Azure Lab Services 將於 2027 年 6 月 28 日淘汰。 如需詳細資訊，請參閱淘汰指南。

本文說明如何設定一個類別，以使用 Azure 實驗室服務中 GNS3 軟體來模擬、設定、測試網路，以及進行疑難排解。

本文有兩個小節。 第一節說明如何建立實驗室。 第二節說明如何設定已啟用巢狀虛擬化，以及已安裝和設定 GNS3 的範本機器。

必要條件

• 若要設定此實驗室，您需要 Azure 訂閱的存取權。 請與組織的系統管理員討論，以確認您是否可存取現有的 Azure 訂閱。 如尚未擁有 Azure 訂用帳戶，請在開始之前先建立免費帳戶。

• 在擁有 Azure 訂用帳戶後，您就可以在 Azure 實驗室服務中建立實驗室計劃。 如需建立新實驗室方案的詳細資訊，請參閱快速入門：設定資源以建立實驗室。 您也可以使用現有的實驗室計劃。

設定實驗室

如需如何建立實驗室的指示，請參閱教學課程：設定實驗室。 建立實驗室時，請使用下列設定。

實驗室設定	值
虛擬機器 (VM) 大小	中型 (巢狀虛擬化)
VM 映像	Windows 10 專業版，版本 1909

注意

本文參考實驗室方案中可用的功能，這將取代實驗室帳戶。

設定範本虛擬機器

建立實驗室之後，請根據您選擇的虛擬機器大小和映像，建立範本 VM。 設定範本 VM，其中包含您想要為此課程的學生提供的所有項目。 如需詳細資訊，請參閱在 Azure 實驗室服務中建立及管理範本。

若要設定範本 VM，請完成下列工作：

1. 針對巢狀虛擬化準備範本機器。
2. 安裝 GNS3。
3. 在 Hyper-V 中建立巢狀 GNS3 VM。
4. 將 GNS3 設定為使用 Windows Hyper-V VM。
5. 新增適當的設備。
6. 發佈範本。

針對巢狀虛擬化準備範本機器

若要準備巢狀虛擬化的範本虛擬機器，請遵循啟用巢狀虛擬化中的詳細步驟。

如果您使用沒有系統管理員權限的帳戶建立實驗室範本 VM，請將該帳戶新增至 [Hyper-V 系統管理員] 群組。 如需搭配這類帳戶使用巢狀虛擬化的詳細資訊，請參閱這些最佳做法。

安裝 GNS3

1. 使用遠端桌面來連線至範本虛擬機器。

2. 若要在 Windows 上安裝 GNS3，請遵循 GNS3 網站上的詳細指示。

   1. 請務必在 [選擇元件] 頁面中選取 [GNS3 VM]：



   2. 在 [GNS3 VM] 頁面上，選取 [Hyper-V] 選項：



      當您選取 [Hyper-V] 選項時，安裝程式會下載 PowerShell 腳本和 VHD 檔案，以在 Hyper-V 管理員中建立 GNS3 VM。

3. 使用預設值繼續安裝。

重要

安裝程式完成之後，請勿啟動 GNS3。

建立 GNS3 VM

安裝完成時，您會在與安裝檔案相同的資料夾中看到一個 zip 檔案 GNS3.VM.Hyper-V.2.2.x.zip。 zip 檔案包含用來建立 Hyper-V 虛擬機的虛擬磁碟和 PowerShell 腳本。

若要建立 GNS 3 VM：

1. 使用遠端桌面來連線至範本虛擬機器。

2. 解壓縮 GNS3.VM.Hyper-V.2.2.x.zip 檔案中的所有檔案。 如果範本 VM 具有實驗室使用者的非系統管理員帳戶，請擷取非系統管理員帳戶可存取的位置中的檔案。

3. 以滑鼠右鍵按一下 create-vm.ps1 PowerShell 指令碼，然後選取 [使用 PowerShell 執行]。

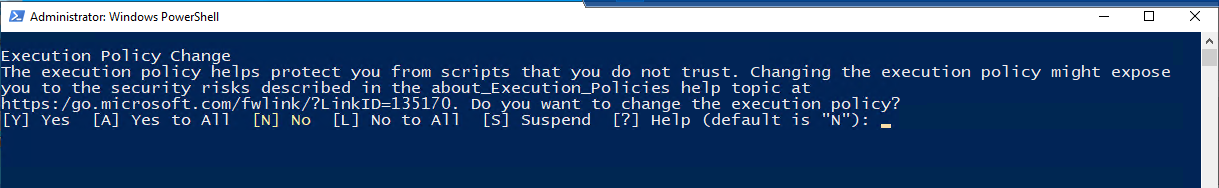

4. 當 Execution Policy Change 要求出現時，請輸入 Y 來執行指令碼。



5. 腳本完成之後，請確認 GNS3 VM 虛擬機器在 Hyper-V Manager 中可用。

設定 GNS3 以使用 Hyper-V VM

在您安裝 GNS3 並新增 GNS3 VM 之後，將 GNS 3 設定為使用 Hyper-V 虛擬機器。

1. 使用遠端桌面來連線至範本虛擬機器。

2. 啟動 GNS3。 GNS3 安裝精靈 隨即開啟。

3. 選取 [從虛擬機器執行設備] 選項，然後選取 [下一步]。

4. 在下列頁面中使用預設值。

5. 收到「找不到 VMware vmrun 工具錯誤」時，請選取 [確定]，然後從精靈中選取 [取消]。



6. 若要完成 Hyper-V VM 的連線，請選取 [編輯] > [喜好設定] > [GNS3 VM]。

7. 選取 [啟用 GNS3 VM]。 然後，在 [虛擬化引擎] 之下，選取 [Hyper-V] 選項。



8. 選取 [確定]。

新增適當的設備

接下來，您可以為課程新增設備。 若要從 GNS3 市集安裝設備，請遵循 GNS3 文件中的詳細步驟。

如果範本 VM 具有實驗室使用者的非系統管理員帳戶，請將設備安裝到帳戶可存取的位置。 您可以選擇性地設定系統管理員和非系統管理員使用者的喜好設定，以尋找兩位用戶可存取之位置中的設備和專案。

準備發佈範本

在您設定範本虛擬機器之後，請在發佈範本之前先確認下列重點：

• 請確定 GNS3 VM 已關機或關閉。 如果在 VM 仍在執行時進行發布，則會損毀虛擬機器。
• 停止 GNS3。 在 GNS3 執行時發布可能會導致非預期的副作用。
• 從範本 VM 中清除任何安裝檔案或其他不必要的檔案。

重要

如果在 VM 仍在執行時進行發布，則會損毀範本虛擬機器，並且建立無法使用的實驗室虛擬機器。

相關內容

範本映像現在可以發佈至實驗室。 如需詳細資訊，請參閱發佈範本 VM。
