建置 Docker 映射並將其發佈至 Azure Container Registry

Azure DevOps Services |Azure DevOps Server 2022

使用 Azure Pipelines，您可以設定管線工作流程，以建置 Docker 映射並將其發佈至 Azure Container Registry。 在本文中，您將了解如何：

• 建立 Azure Container Registry
• 在 Azure VM 上設定自我裝載代理程式
• 設定受控服務識別
• 建立 Docker 登錄服務連線
• 建置映像並將其發佈至 Azure Container Registry

必要條件

• GitHub 帳戶。 如果您還沒有註冊，請免費註冊。

• Azure DevOps 組織。

• Azure DevOps 專案。

• Azure DevOps 專案中服務連線的系統管理員角色。

• 具有有效訂用帳戶的 Azure 帳戶。 如果您還沒有註冊，請免費 註冊。

取得程式碼

分支或複製範例應用程式，以遵循本教學課程。

JavaScript

https://github.com/MicrosoftDocs/pipelines-javascript-docker

.NET Core

https://github.com/MicrosoftDocs/pipelines-dotnet-core-docker

建立 Azure Container Registry

入口網站

1. 巡覽至 Azure 入口網站。

2. 從左側導覽面板中選取 [建立資源]，然後選取 [容器]，然後選取 [容器登錄]。

3. 選取您的訂 用帳戶 ，然後選取您的 資源群組 或建立新的訂用帳戶。

4. 輸入 容器登錄的登錄名稱 。 登錄名稱在 Azure 內必須是唯一的，且必須包含至少 5 個字元。

5. 選取您慣用的位置和 SKU，然後選取 [檢閱 + 建立]。

6. 檢閱您的設定，然後在完成時選取 [ 建立 ]。

CLI

1. 流覽至 [Azure 入口網站]，然後從工具欄中選取 [Azure Cloud Shell] 按鈕，以開啟 Azure CLI。

2. 建立新的資源群組。

   az group create --name myapp-rg --location eastus


3. 建立新的容器登錄。

   az acr create --resource-group myapp-rg --name mycontainerregistry --sku Basic


設定自我裝載的代理程式 VM

若要搭配 Azure Pipelines 使用受控服務識別，將 Docker 映像發佈至 Azure Container Registry，我們必須在 Azure VM 上設定自己的自我裝載代理程式。

建立 VM

1. 巡覽至 Azure 入口網站。

2. 從左側導覽面板中選取 [建立資源 ]，然後選取 [虛擬機 -> 建立]。

3. 選取您的訂 用帳戶 ，然後選取 您用來建立容器登錄的資源群組 。

4. 為您的虛擬機指定名稱，然後選擇 映像。

5. 輸入您的使用者名稱和密碼，然後選取 [檢閱 + 建立]。

6. 檢閱您的設定，然後在完成時選取 [ 建立 ]。

7. 部署完成後，請選取 [前往資源]。

建立代理程式集區

1. 從您的 Azure DevOps 專案中，選取齒輪圖示 以流覽至您的 項目設定。

2. 選取 [ 代理程序集區]，然後選取 [ 新增集區]。

3. 選取 [新增]，然後從 [集區類型] 下拉功能表中選取 [自我裝載]。

4. 為您的集區指定名稱，然後核取 [ 授與所有管線的訪問許可權 ] 複選框。

5. 完成後，選取 [建立]。

6. 現在選取您剛才建立的集區，然後選取 [ 新增代理程式]。

7. 我們將使用此視窗中的指示，在稍早建立的 VM 中設定您的代理程式。 選取 [ 複製] 按鈕，將下載連結複製到剪貼簿。



建立個人存取權杖

1. 從您的 Azure DevOps 專案中，選取 [ 使用者設定]，然後選取 [ 個人存取令牌]。

2. 選取 [新增令牌 ] 以建立新的個人存取令牌。

3. 輸入 PAT 的名稱，然後選擇到期日。

4. 選取 [範圍] 中定義的 [自定義]，然後選取 [顯示所有範圍]。

5. 選取 [代理程序集區 -> 讀取和管理]，然後選取 [部署群組] ->[讀取及管理]。

6. 選取 [完成時建立 ]，並將 PAT 儲存在安全的位置。

設定自我裝載代理程式

1. 在 Azure 入口網站 中，連線到您的 VM。

2. 在提升許可權的 PowerShell 命令提示字元中，執行下列命令以下載代理程式。

   Invoke-WebRequest -URI <YOUR_AGENT_DOWNLOAD_LINK> -UseBasicParsing  -OutFile <FILE_PATH>
   ##Example: Invoke-WebRequest -URI https://vstsagentpackage.azureedge.net/agent/2.213.2/vsts-agent-win-x64-2.213.2.zip -OutFile C:\vsts-agent-win-x64-2.213.2.zip


3. 執行下列命令來擷取並建立代理程式。

   mkdir agent ; cd agent
   Add-Type -AssemblyName System.IO.Compression.FileSystem ; [System.IO.Compression.ZipFile]::ExtractToDirectory("<FILE_PATH>", "$PWD")


4. 執行下列命令以開始設定代理程式。

   .\config.cmd


5. 當系統要求您輸入時，請輸入您的伺服器URL。 範例: https://dev.azure.com/fabrikamFiber

6. 當系統提示您輸入驗證類型以選擇 PAT 驗證時，請按 Enter 鍵。

7. 貼上您稍早建立的個人存取令牌，然後按 Enter 鍵。

8. 輸入代理程式集區的名稱，然後輸入您的代理程式名稱。

9. 保留工作資料夾的預設值，如果您想要以服務的形式執行代理程式，請輸入 Y。



10. 既然代理程式已準備好開始接聽作業，讓我們在 VM 上安裝 Docker。 執行下列命令以下載 Docker。

    Invoke-WebRequest -URI https://desktop.docker.com/win/main/amd64/Docker%20Desktop%20Installer.exe -OutFile <DOWNLOAD_PATH>


11. 流覽至您的下載路徑，然後執行下列命令來安裝和啟動 Docker。

    Start-Process 'Docker%20Desktop%20Installer.exe' -Wait install


12. 現在，流覽回代理程式資料夾，然後執行 Cmd 檔案，以在 Azure VM 上執行代理程式。

    .\run.cmd


13. 您的代理程式現在應該列在 Azure DevOps 入口網站中的 Agent 集區 ->Agents 中。



設定受控識別

1. 在 Azure 入口網站 中，流覽至您稍早建立的 VM。

2. 從左側導覽面板中選取 [身分識別 ]，然後啟用 [系統指派的 身分識別]。

3. 完成時選取 [ 儲存 ]，然後確認您的選擇。



4. 選取 [Azure 角色指派]，然後選取 [ 新增角色指派]。

5. 從 [範圍] 下拉功能表中選取 [資源群組]。

6. 選取您的 訂用 帳戶和資源 群組，然後選取 AcrPush 角色。

7. 重複步驟 5 和 6 以新增 AcrPull 角色。



建立 Docker 登錄服務連線

受控服務識別

1. 從您的 Azure DevOps 專案中，選取齒輪圖示 以流覽至您的 項目設定。

2. 從左窗格中選取 [服務連線 ]。

3. 選取 [新增服務連線]，然後選取 [Docker 登錄]，然後選取 [下一步]。

4. 選取 [Azure Container Registry]，然後選取 [ 受控服務識別 ] 作為您的 驗證類型。

5. 輸入您的訂用帳戶標識碼訂用帳戶名稱，以及您的 Azure Container Registry 登入伺服器。 在 [租使用者標識符] 文字字段中，貼上您在上一個步驟 中建立的 VM 系統指派的租使用者標識符 。

6. 輸入服務連線的名稱，然後核取 [ 授與所有管線 的訪問許可權] 複選框。 若要選取此選項，您需要服務連線 系統管理員 角色。

7. 完成時選取 [ 儲存 ]。

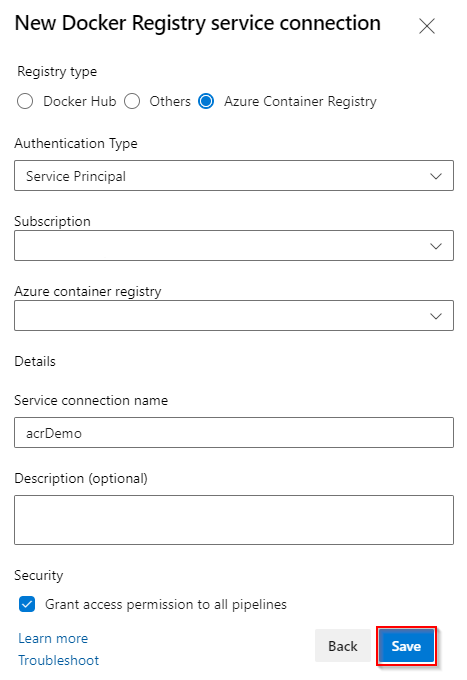

Service Principal

1. 從您的專案中，選取齒輪圖示 以流覽至您的 項目設定。

2. 從左窗格中選取 [服務連線 ]。

3. 選取 [新增服務連線]，然後選取 [Docker 登錄]，然後選取 [下一步]。

4. 選取 [Azure Container Registry]，然後選取 [服務主體 ] 作為您的 驗證類型。

5. 從下拉功能表中選取您的 訂用帳戶 。

6. 從清單中選取您的 Azure 容器登錄 。

7. 輸入服務連線的名稱。

8. 完成時選取 [ 儲存 ]。



注意

服務主體的組織層級不需要其他許可權。 如需詳細資訊，請參閱 使用服務主體 驗證您的 Azure 部署管線。

工作負載身分識別同盟

1. 從您的專案中，選取齒輪圖示 以流覽至您的 項目設定。

2. 從左窗格中選取 [服務連線 ]。

3. 選取 [新增服務連線]，然後選取 [Docker 登錄]，然後選取 [下一步]。

4. 選取 [Azure Container Registry]，然後選取 [工作負載身分識別同盟 ] 作為您的 驗證類型。

5. 從下拉功能表中選取您的 訂用帳戶 。

6. 從清單中選取您的 Azure 容器登錄 。

7. 輸入服務連線的名稱。

8. 完成時選取 [ 儲存 ]。



建置併發佈至 Azure Container Registry

1. 從您的 Azure DevOps 專案中，選取 [ 管線] ，然後選取 [ 建立管線]。

2. 選取裝載原始程式碼的服務（Azure Repos、GitHub 等）。

3. 選取您的存放庫，然後選取 [入門管線]。

4. 刪除預設 yaml 管線，並使用下列代碼段：

   trigger:
   - main

   variables:
     dockerRegistryServiceConnection: '<SERVICE_CONNECTION_NAME>'
     imageRepository: '<IMAGE_NAME>'
     dockerfilePath: '$(Build.SourcesDirectory)/app/Dockerfile'
     tag: '$(Build.BuildId)'

   stages:
   - stage: Build
     displayName: Build and publish stage
     jobs:
     - job: Build
       displayName: Build job
       pool:
         name: '<YOUR_AGENT_POOL_NAME>'
       steps:
       - task: DockerInstaller@0
         inputs:
           dockerVersion: '17.09.0-ce'

       - task: Docker@2
         displayName: Build and publish image to Azure Container Registry
         inputs:
           command: buildAndPush
           containerRegistry: $(dockerRegistryServiceConnection)
           repository: $(imageRepository)
           dockerfile: $(dockerfilePath)
           tags: |
             $(tag)


5. 管線執行完成後，您可以在 Azure 中驗證映像。 流覽至 Azure 入口網站 中的 Azure Container Registry，然後選取 [存放庫]。



清除資源

如果您不打算繼續使用此應用程式，請刪除資源群組以避免產生持續費用。

az group delete --name myapp-rg
