使用 IoT Edge 模組以在 Azure Stack Edge Pro GPU 裝置上執行 Kubernetes 無狀態應用程式

適用於： Azure Stack Edge Pro - GPUAzure Stack Edge Pro 2Azure Stack Edge Pro RAzure Stack Edge Mini R

本文描述如何使用 IoT Edge 模組，以在 Azure Stack Edge Pro 裝置上部署無狀態應用程式。

若要部署無狀態應用程式，您將採取下列步驟：

• 部署 IoT Edge 模組之前，請確定已完成必要條件。
• 新增 IoT Edge 模組來存取您 Azure Stack Edge Pro 上的計算網路。
• 確認模組可以存取已啟用的網路介面。

在本操作方式文章中，您將使用網頁伺服器應用程式模組來示範案例。

必要條件

在開始之前，您需要：

• Azure Stack Edge Pro 裝置。 請確定：

  • 計算網路設定是在裝置上進行設定。
  • 裝置會依照教學課程：啟用您的裝置中的步驟予以啟動。

• 您已在裝置上依照教學課程：在 Azure Stack Edge Pro 裝置上設定計算來完成 [設定計算] 步驟。 您的裝置應該具備相關聯的 IoT 中樞資源、IoT 裝置和 IoT Edge 裝置。

新增網頁伺服器應用程式模組

請採取下列步驟，以在您的 Azure Stack Edge Pro 裝置上新增網頁伺服器應用程式模組。

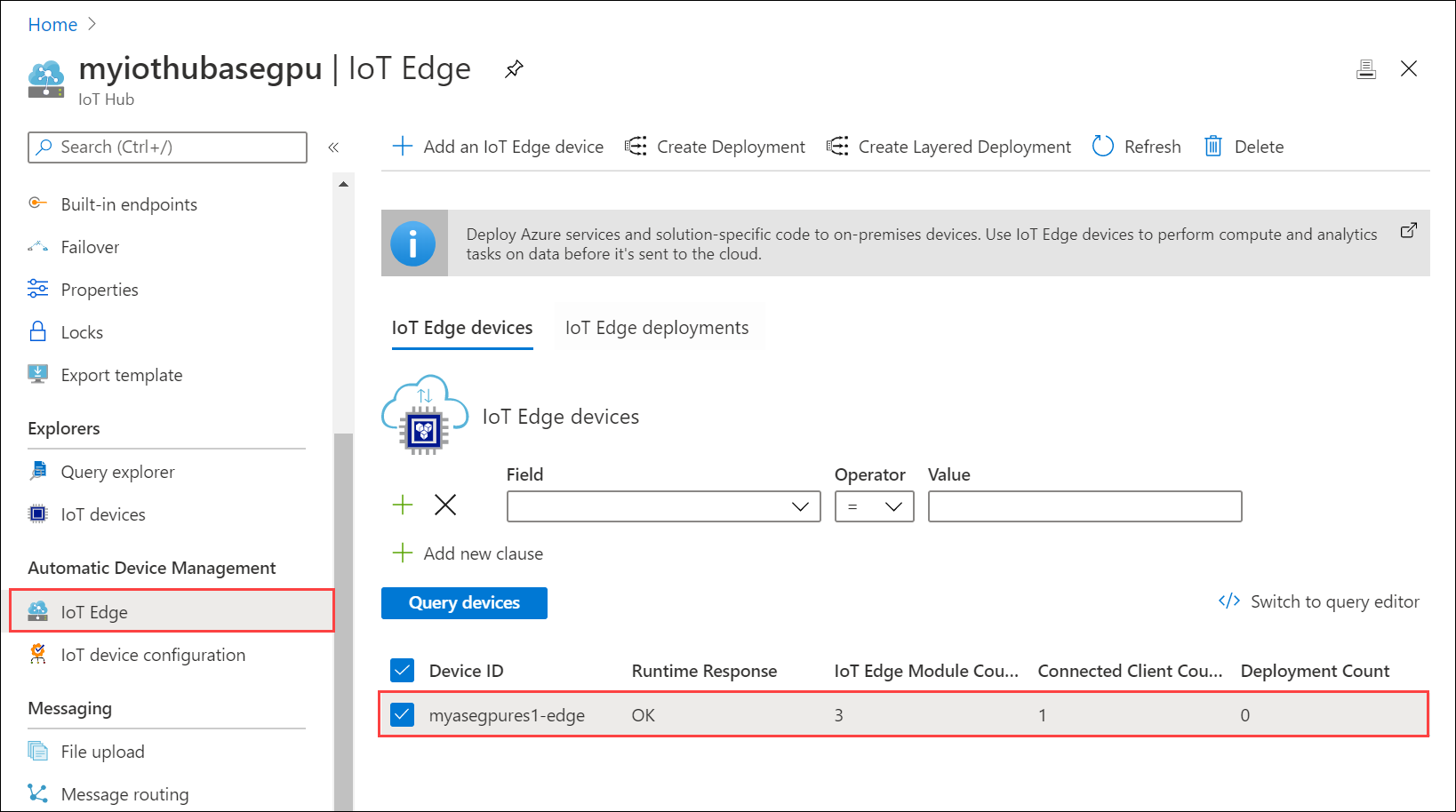

1. 在與裝置相關聯的 IoT 中樞資源中，移至 [自動裝置管理] > [IoT Edge]。

2. 選取並按一下與您 Azure Stack Edge Pro 裝置相關聯的 IoT Edge 裝置。

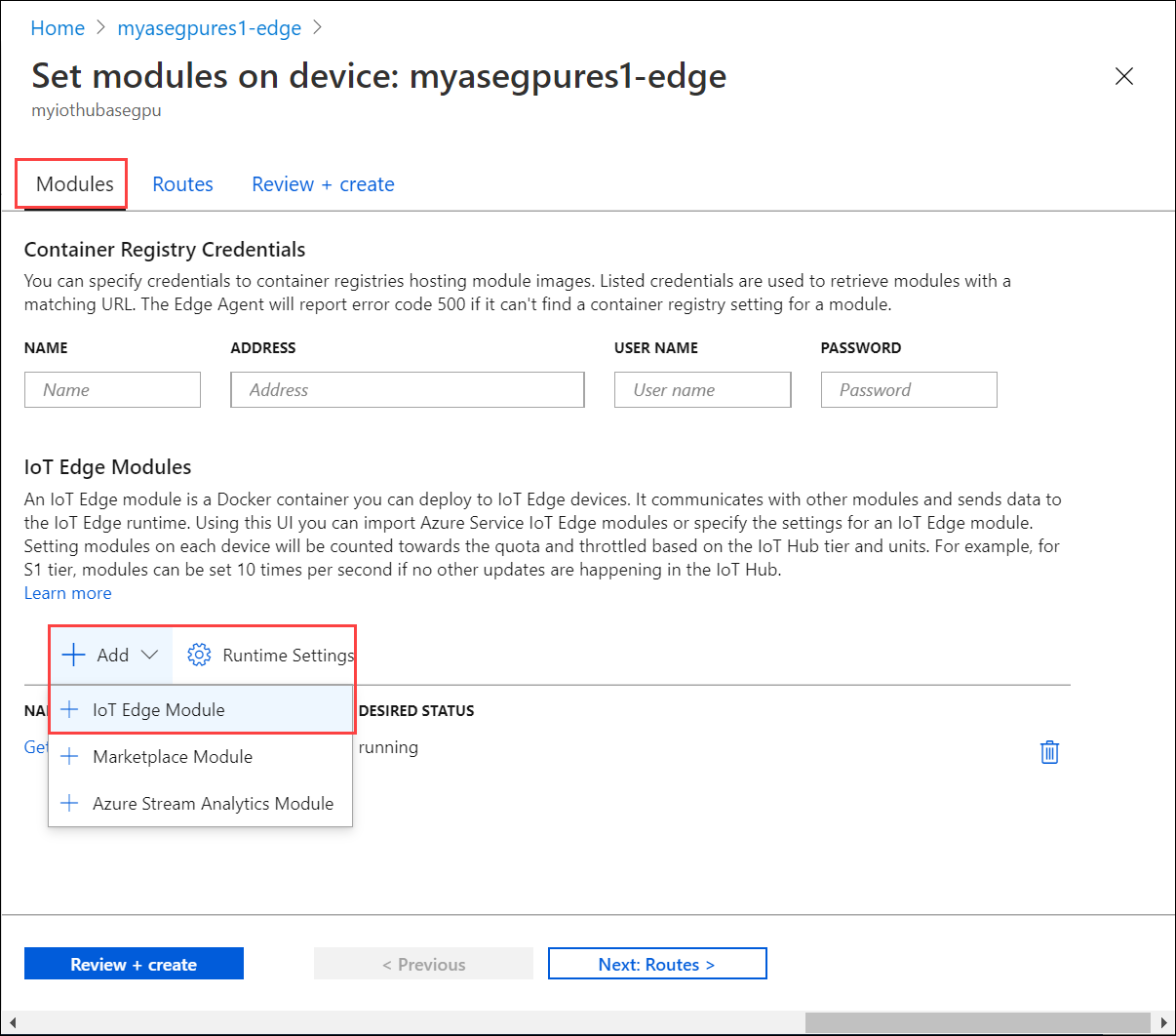

3. 選取 [設定模組]。 在 [在裝置上設定模組] 上，選取 [+ 新增]，然後選取 [IoT Edge 模組]。



4. 在 [新增 IoT Edge 模組] 中：

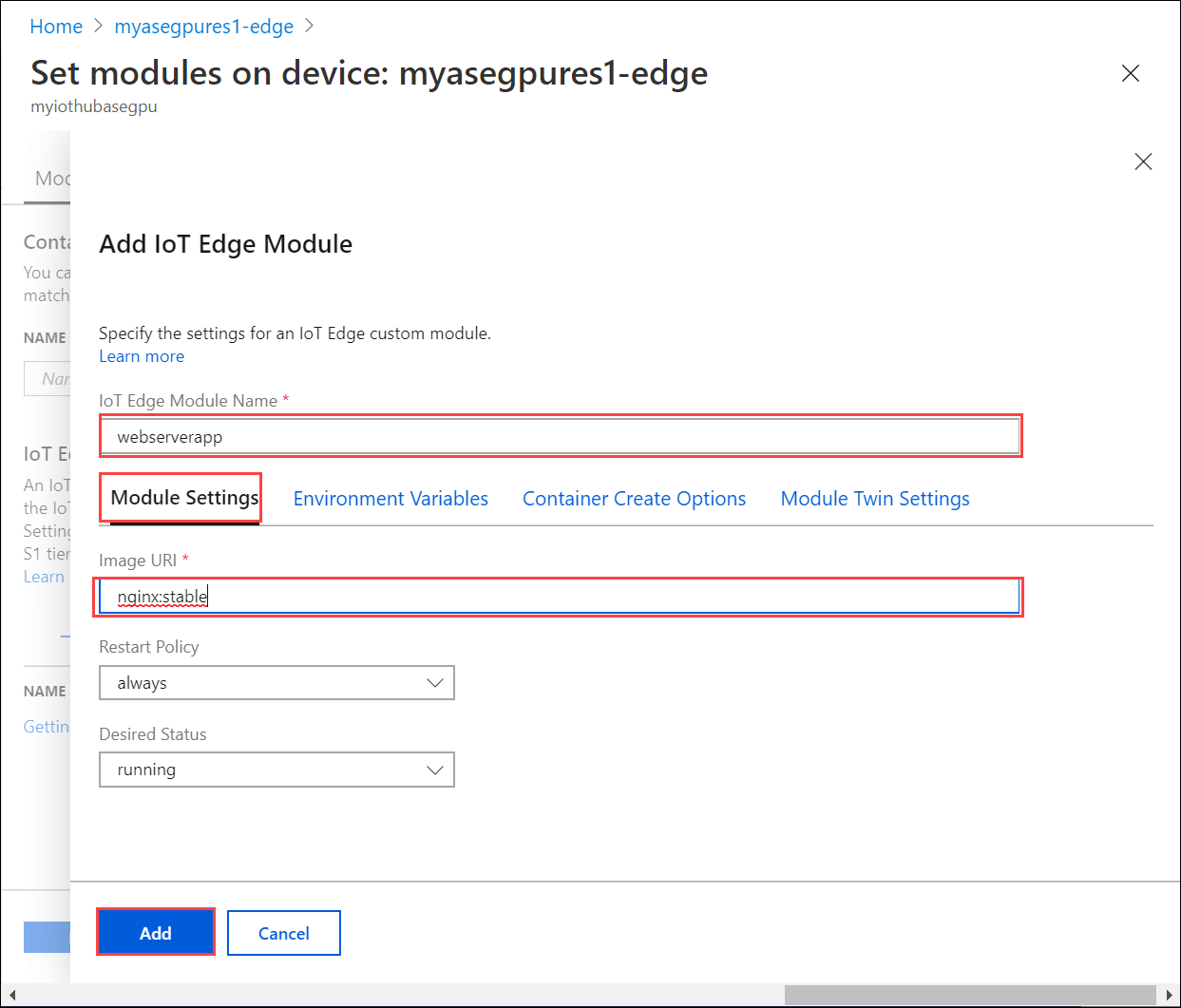

   1. 為您想要部署的網頁伺服器應用程式模組指定 [名稱]。

   2. 在 [模組設定] 索引標籤下，提供模組映像的 [映像 URI]。 系統會擷取符合所提供名稱和標記的模組。 在本案例中，mcr.microsoft.com/oss/nginx/nginx:1.15.5-alpine 會從公用 mcr.microsoft.com 登錄中提取 nginx 映像 (標記為 1.15.5-alpine)。



   3. 在 [容器建立選項] 索引標籤中，貼上下列範例程式碼：

      {
          "HostConfig": {
              "PortBindings": {
                  "80/tcp": [
                      {
                          "HostPort": "8080"
                      }
                  ]
              }
          }
      }


      這項設定可讓您在 TCP 通訊埠 8080 上 (預設網頁伺服器連接埠為 80)，透過 HTTP 使用計算網路 IP 存取模組。 選取 [新增]。



   4. 選取 [檢閱 + 建立]。 檢閱模組詳細資料，然後選取 [建立]。

驗證模組存取

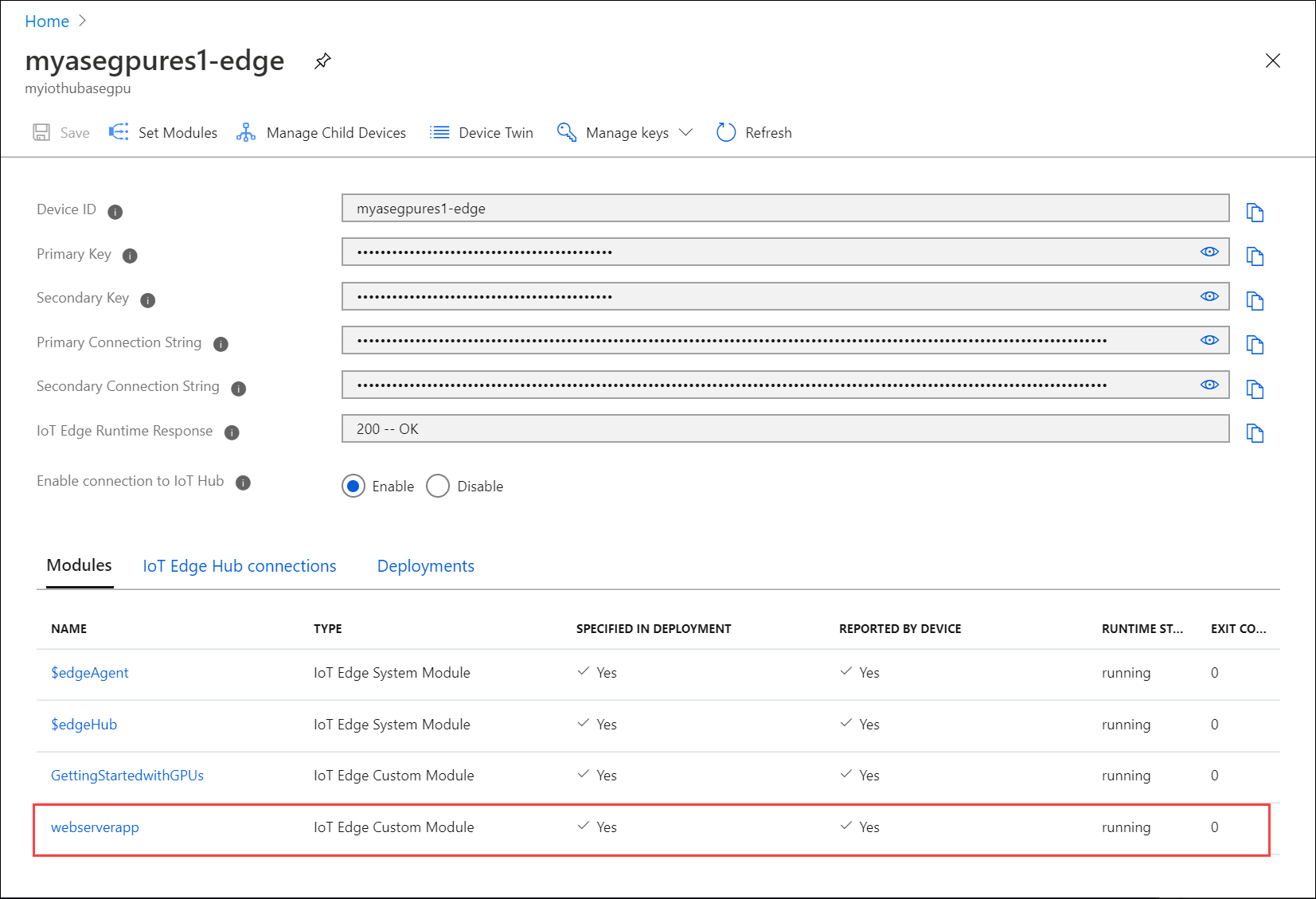

1. 驗證模組已成功部署並且正在執行。 在 [模組] 索引標籤上，模組的執行階段狀態應該 [正在執行]。



2. 若要取得網頁伺服器應用程式的外部端點，請存取 Kubernetes 儀表板。

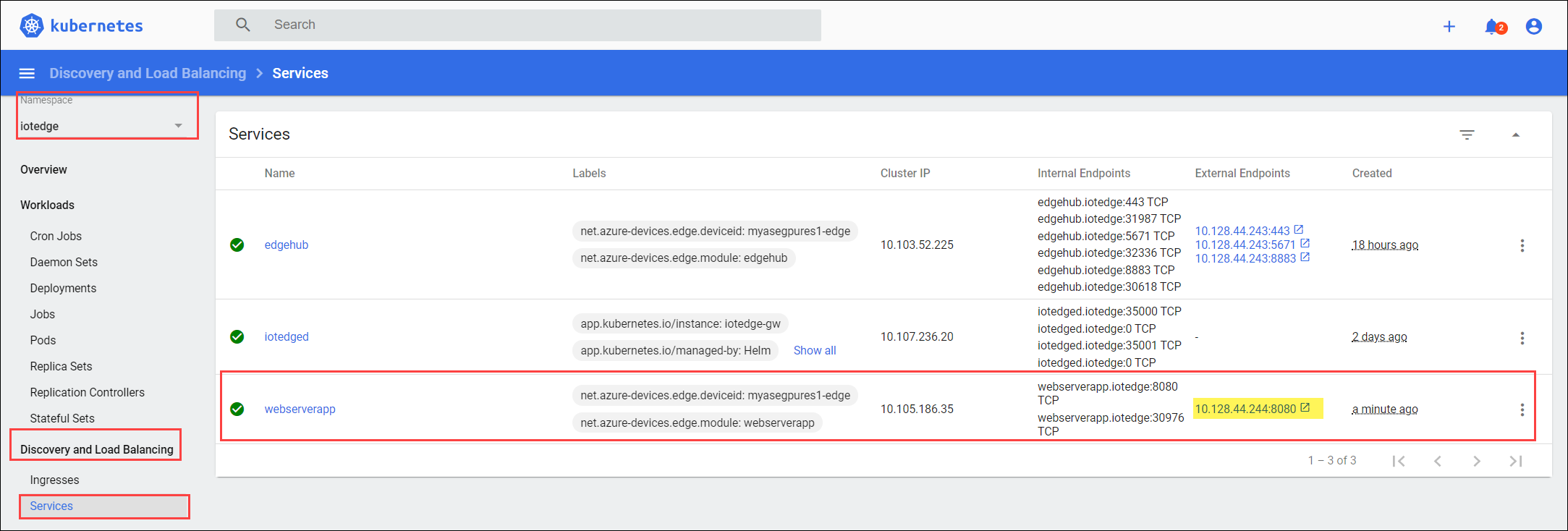

3. 在儀表板的左窗格中，依 iotedge 命名空間進行篩選。 移至 [探索和負載平衡] > [服務]。 在列出的服務清單下，找出網頁伺服器應用程式模組的外部端點。



4. 選取外部端點，以開啟新的瀏覽器視窗。

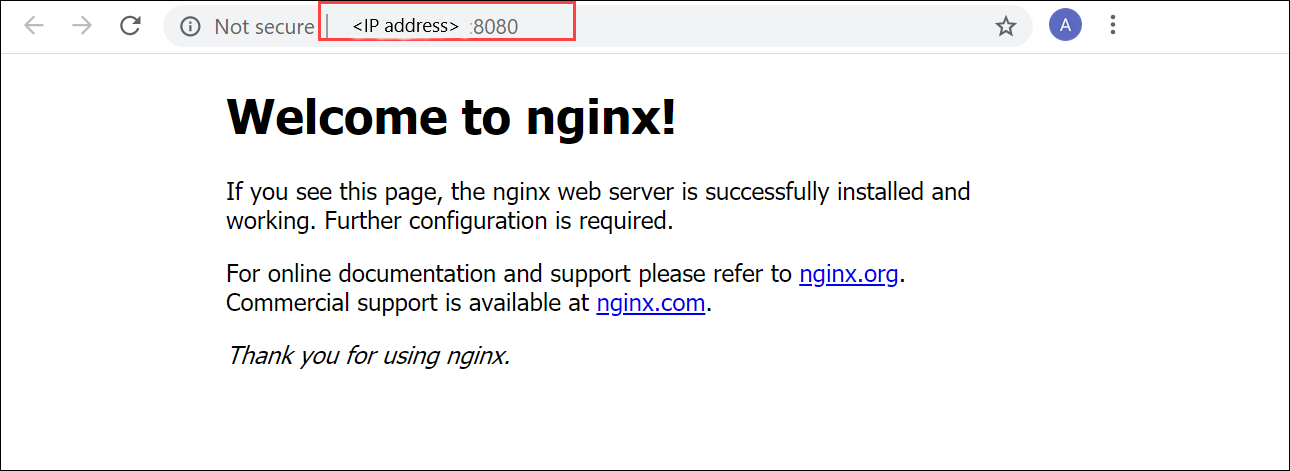

   您應該會看到網頁伺服器應用程式正在執行。



下一步

• 了解如何透過 IoT Edge 模組公開具狀態應用程式。
