教學課程：使用 Data Box Heavy 匯入資料以作為 Azure 中的受控磁碟

發行項
06/01/2023

本教學課程示範如何使用 Azure Data Box Heavy，將內部部署 VHD 移轉到 Azure 中的受控磁碟。來自內部部署 VM 的 VHD 會複製到 Azure Data Box Heavy 以作為分頁 Blob，並上傳至 Azure 以作為受控磁碟。這些受控磁碟接著可以連結到 Azure VM。

在本教學課程中，您會了解如何：

檢閱先決條件
連線至 Data Box Heavy
將資料複製到 Data Box Heavy

必要條件

在您開始前，請確定：

您已完成教學課程：設定 Azure Data Box Heavy。
您已收到 Data Box Heavy，且入口網站中的訂購狀態為 [已交付]。
您已連線至高速網路。如需最快的複製速度，可平行使用兩個 40 GbE 的連線 (每個節點一個連線)。如果您沒有 40 GbE 連線可用，我們建議您至少有兩個 10 GbE 的連線 (每個節點一個連線)。
您已檢閱：
- Azure 物件大小限制中所支援的受控磁碟大小。
- Azure 受控磁碟簡介。

連線至 Data Box Heavy

根據指定的資源群組，Data Box Heavy 會針對各節點每個相關聯的資源群組建立一個共用。例如，如果 mydbmdrg1 和 mydbmdrg2 是在下訂單時所建立的，就會建立下列共用：

mydbmdrg1_MDisk
mydbmdrg2_MDisk

在每個共用內，會建立下列三個對應到您儲存體帳戶中容器的資料夾。

進階 SSD
標準 HDD
標準 SSD

下表顯示您 Data Box Heavy 上共用的 UNC 路徑。

連線通訊協定	共用的 UNC 路徑
SMB	`\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Premium SSD>\file1.vhd` `\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Standard HDD>\file2.vhd` `\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Standard SSD>\file3.vhd`
NFS	`//<DeviceIPAddress>/<ResourceGroup1_MDisk>/<Premium SSD>/file1.vhd` `//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<Standard HDD>/file2.vhd` `//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<Standard SSD>/file3.vhd`

根據您是否使用 SMB 或 NFS 來連線到 Data Box Heavy 共用而定，連線的步驟會有所不同。

注意

此功能不支援透過 REST 連線。
重複連線指示，連線到 Data Box Heavy 的第二個節點。

透過 SMB 連線至 Data Box Heavy

如果使用 Windows Server 主機電腦，請依照下列步驟來連線至 Data Box Heavy。

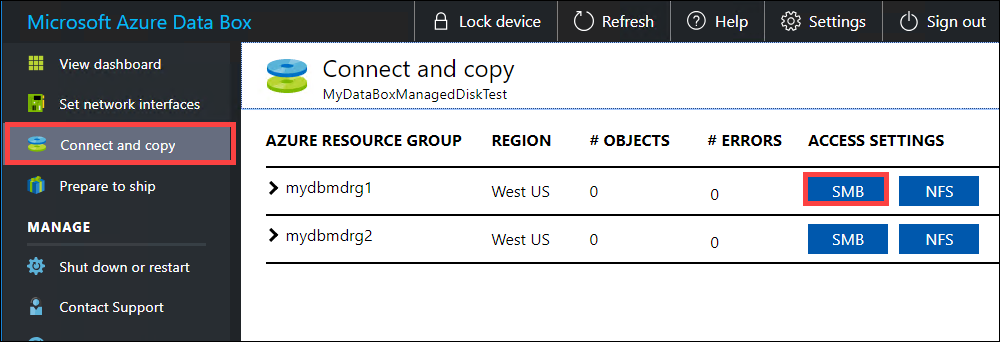

第一個步驟是驗證並啟動工作階段。移至 [連線並複製]。按一下 [取得認證]，以取得與您資源群組相關聯之共用的存取認證。您也可以在 Azure 入口網站，從 [裝置詳細資料] 中取得存取認證。

注意

適用於受控磁碟之所有共用的認證均完全相同。

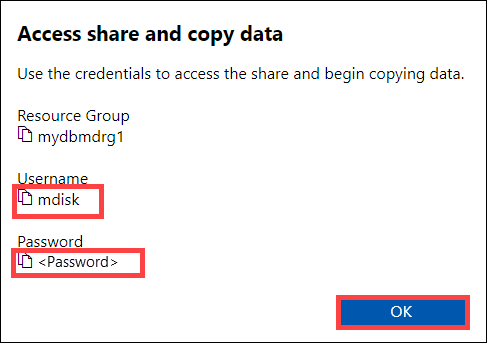

從 [存取共用及複製資料] 對話方塊中，複製共用的使用者名稱和密碼。按一下 [確定]。
若要從主機電腦存取與您的資源 (在下列範例中為 mydbmdrg1) 相關聯的共用，請開啟命令視窗。在命令提示字元中，輸入：

net use \\<IP address of the device>\<share name> /u:<user name for the share>

您在此範例中的 UNC 共用路徑如下所示：
- \\169.254.250.200\mydbmdrg1_MDisk
- \\169.254.250.200\mydbmdrg2_MDisk

出現提示時，請輸入共用的密碼。下列範例說明如何透過前述命令連線至共用。

C:\>net use \\169.254.250.200\mydbmdrgl_MDisk /u:mdisk
Enter the password for ‘mdisk’ to connect to '169.254.250.200':
The command completed successfully.
C: \>

按 Windows + R。在 [執行] 視窗中，指定 \\<device IP address>\<ShareName>。按一下 [確定] 以開啟檔案總管。

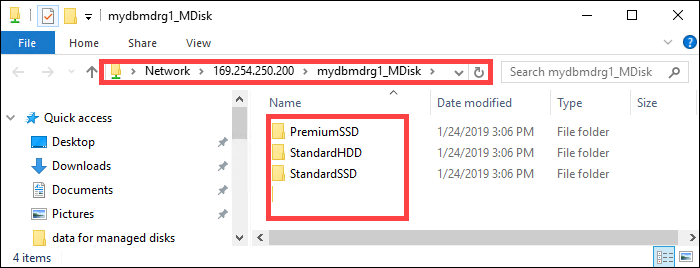

您現在應該會在每個共用內看到下列預先建立的資料夾。

透過 NFS 連線至 Data Box Heavy

如果您使用 Linux 主機電腦，請執行下列步驟設定您的裝置，以允許 NFS 用戶端的存取。

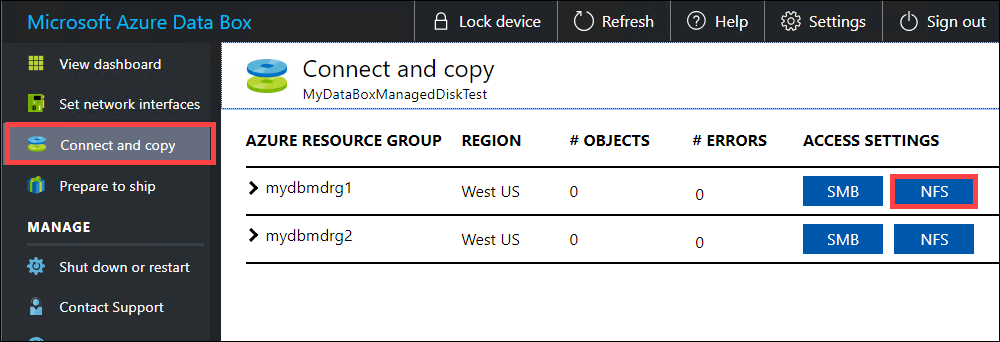

針對允許存取共用的用戶端提供其 IP 位址。在本機 Web UI 中，移至 [連線並複製] 頁面。在 [NFS 設定] 下方，按一下 [NFS 用戶端存取]。
提供 NFS 用戶端的 IP 位址，然後按一下 [新增]。您可以重複此步驟，以設定多個 NFS 用戶端的存取。按一下 [確定]。
確定 Linux 主機電腦已安裝NFS 用戶端的支援版本。針對您的 Linux 發行版本，請使用特定版本。
安裝 NFS 用戶端之後，請使用下列命令將 NFS 共用掛接在您的裝置上：

sudo mount <Data Box or Data Box Heavy IP>:/<NFS share on Data Box or Data Box Heavy device> <Path to the folder on local Linux computer>

下列範例說明如何透過 NFS 連線至資料箱或 Data Box Heavy 共用。資料箱或 Data Box Heavy 裝置 IP 為 169.254.250.200，共用 mydbmdrg1_MDisk 會掛接在 ubuntuVM 上，掛接點為 /home/databoxubuntuhost/databox。

sudo mount -t nfs 169.254.250.200:/mydbmdrg1_MDisk /home/databoxubuntuhost/databox

將資料複製到 Data Box Heavy

當您連線至資料伺服器之後，下一個步驟是複製資料。 VHD 檔案會複製到暫存的儲存體帳戶以作為分頁 Blob。分頁 Blob 接著會轉換為受控磁碟並移至資源群組。

開始複製資料之前，請先檢閱下列考量：

一律將 VHD 複製到其中一個預先建立的資料夾。如果您在這些資料夾外部或您所建立的資料夾中複製 VHD，就會將 VHD 上傳至 Azure 儲存體帳戶以作為分頁 Blob，而非受控磁碟。
只能上傳固定的 VHD 來建立受控磁碟。不支援 VHDX 檔案或動態和差異 VHD。
在所有預先建立的資料夾之間，您在一個資源群組中只能有一個具指定名稱的受控磁碟。這表示上傳至預先建立資料夾的 VHD 應具備唯一名稱。請確定指定的名稱不會與資源群組中現有的受控磁碟相符。
檢閱 Azure 物件大小限制中的受控磁碟限制。

根據您要透過 SMB 還是 NFS 連線，您可以使用：

等待複製作業完成。請確定複製作業已完成且未出現任何錯誤，然後再進行下一個步驟。

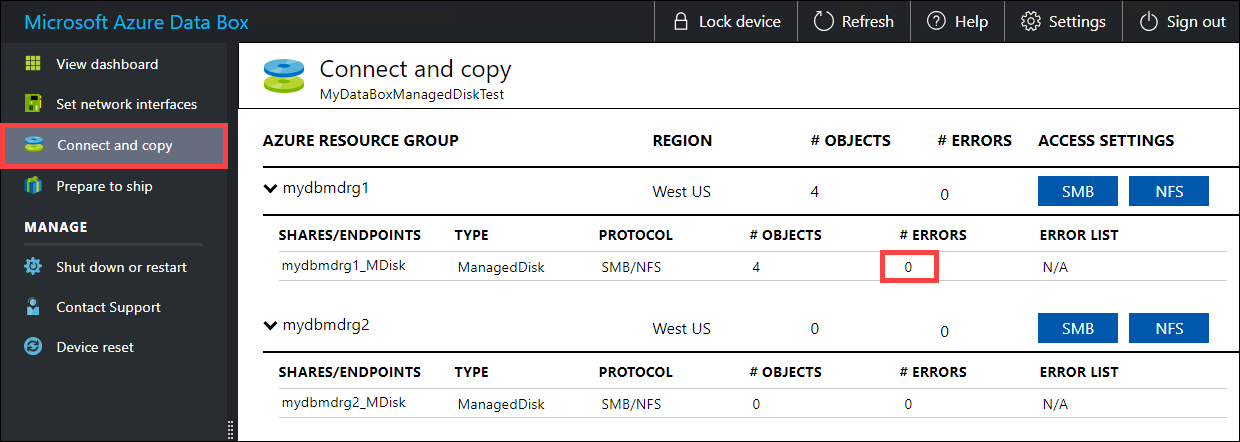

線上和複製頁面上沒有錯誤

如果複製流程中發生錯誤，請從 [連線並複製] 頁面中下載記錄。

如果您複製的檔案並非 512 位元組規格，則不會將該檔案以分頁 Blob 形式上傳至您的暫存儲存體帳戶。您將在記錄中看到錯誤。移除檔案，並複製 512 位元組規格的檔案。
如果您複製了具完整名稱的 VHDX (不支援這些檔案)，則將在記錄中看到錯誤。

繼續下一個步驟之前，請先解決錯誤。

為了確保資料完整性，在複製資料時會計算內嵌的總和檢查碼。複製完成後，請確認您的裝置上已使用的空間和可用空間。

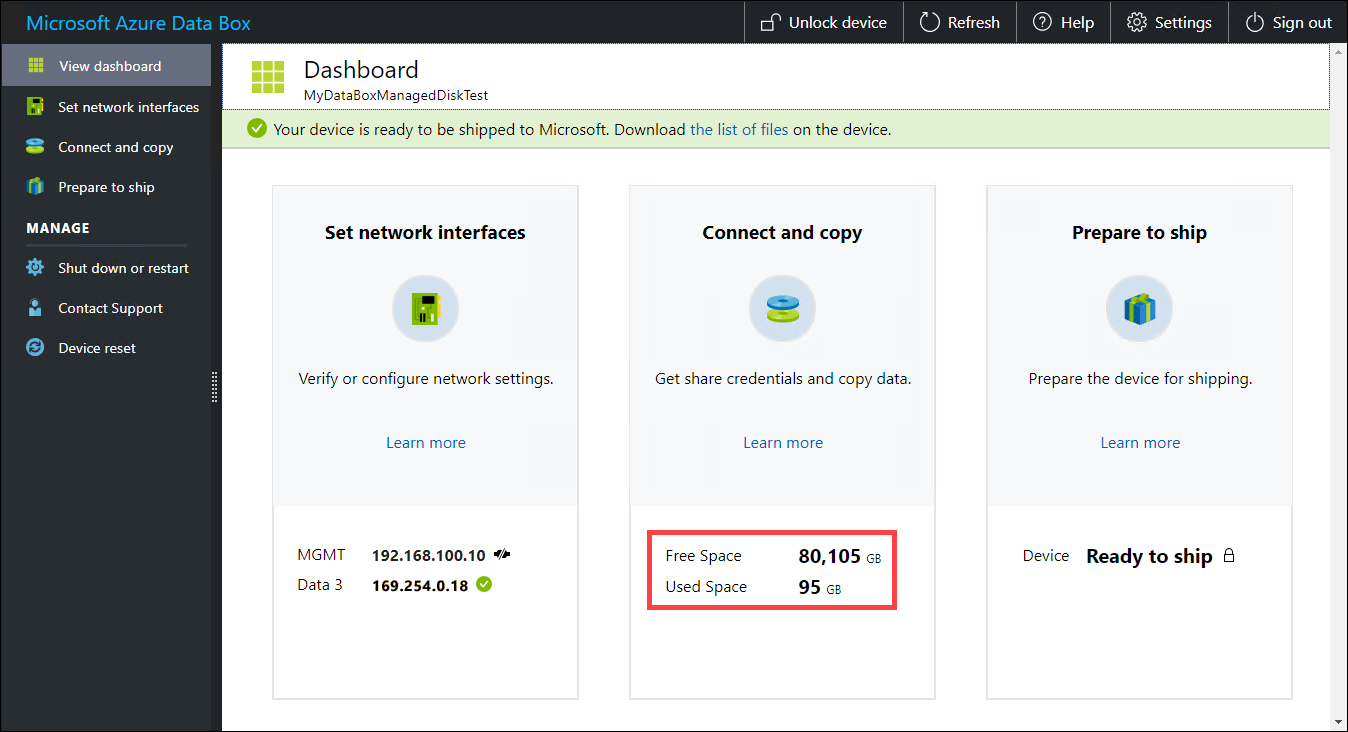

確認儀錶板上的可用和已使用空間

複製作業完成後，您就可以移至 [準備寄送]。

下一步

在本教學課程中，您已了解 Azure Data Box Heavy 的相關主題，像是：

檢閱先決條件
連線至 Data Box Heavy
將資料複製到 Data Box Heavy

請繼續進行下一個教學課程，了解如何將 Data Box Heavy 送回給 Microsoft。

將 Azure Data Box Heavy 寄送給 Microsoft
