CompositionNineGridBrush 类

定义

命名空间:

Microsoft.UI.Composition

在向源画笔的内容应用 Nine-Grid 拉伸后，使用 CompositionBrush 绘制 SpriteVisual。 9 网格拉伸的源可以由 CompositionColorBrush、CompositionSurfaceBrush 或 CompositionEffectBrush 类型的任何 CompositionBrush 提供。

public ref class CompositionNineGridBrush sealed : CompositionBrush

/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
/// [Windows.Foundation.Metadata.ContractVersion(Microsoft.Foundation.WindowsAppSDKContract, 65536)]
class CompositionNineGridBrush final : CompositionBrush

[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
[Windows.Foundation.Metadata.ContractVersion(typeof(Microsoft.Foundation.WindowsAppSDKContract), 65536)]
public sealed class CompositionNineGridBrush : CompositionBrush

Public NotInheritable Class CompositionNineGridBrush
Inherits CompositionBrush

继承

Object Platform::Object IInspectable CompositionObject CompositionBrush CompositionNineGridBrush

属性

ContractVersionAttribute MarshalingBehaviorAttribute ThreadingAttribute

示例

将 Nine-Grid 拉伸应用于按钮资产（CompositionSurfaceBrushSource）

private SpriteVisual CreateNineGridVisualFromImageSurface(ICompositionSurface imgSurface)
{
  CompositionSurfaceBrush sourceBrush = _compositor.CreateSurfaceBrush(imgSurface);

  // imgSurface is 50x50 pixels; nine-grid insets, as measured in the asset, are:
  // left = 1, top = 5, right = 10, bottom = 20 (in pixels)

  // create NineGridBrush to paint onto SpriteVisual
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();

  // set SurfaceBrush as Source to NineGridBrush
  ninegridBrush.Source = sourceBrush;

  // set Nine-Grid Insets
  ninegridBrush.SetInsets(1, 5, 10, 20);

  // set appropriate Stretch on SurfaceBrush for Center of Nine-Grid
  sourceBrush.Stretch = CompositionStretch.Fill;

  // create SpriteVisual and paint w/ NineGridBrush
  SpriteVisual visual = _compositor.CreateSpriteVisual();
  visual.Size = new Vector2(100, 75);
  visual.Brush = ninegridBrush;

  return visual;
}

创建纯色边框（CompositionColorBrushSource）

private SpriteVisual CreateBorderVisual(SpriteVisual childContent, float borderThickness, Color borderColor)
{
  SpriteVisual borderVisual = _compositor.CreateSpriteVisual();
  borderVisual.Size = childContent.Size + new Vector2(2 * borderThickness);

  // create NineGridBrush w/ ColorBrush Source
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = _compositor.CreateColorBrush(borderColor);
  ninegridBrush.SetInsets(borderThickness);

  // opt out of drawing Center of Nine-Grid
  ninegridBrush.IsCenterHollow = true;

  // paint SpriteVisual w/ NineGridBrush
  borderVisual.Brush = ninegridBrush;

  // set child visual appropriately; manage size/scale changed events separately
  childContent.Offset = new Vector3(borderThickness, borderThickness, 0);
  borderVisual.Children.InsertAtTop(childContent);

  return borderVisual;
}

使用 ExpressionAnimation 动态更新内嵌规模

private void CounterScaleInsets(SpriteVisual ninegridVisual)
{
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // use expressions to counter a scale transformation on visual so as to maintain a constant inset thickness
  ExpressionAnimation counterScaleXAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.X");
  counterScaleXAnimation.SetReferenceParameter("visual", ninegridVisual);

  ExpressionAnimation counterScaleYAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.Y");
  counterScaleYAnimation.SetReferenceParameter("visual", ninegridVisual);

  // start ExpressionAnimation on Nine-Grid InsetScales
  ninegridBrush.StartAnimation("LeftInsetScale", counterScaleXAnimation);
  ninegridBrush.StartAnimation("RightInsetScale", counterScaleXAnimation);

  ninegridBrush.StartAnimation("TopInsetScale", counterScaleYAnimation);
  ninegridBrush.StartAnimation("BottomInsetScale", counterScaleYAnimation);
}

将效果应用于 Nine-Grid 拉伸内容（CompositionNineGridBrush 作为 CompositionEffectBrush的输入）

private void DesaturateNineGridVisual(SpriteVisual ninegridVisual)
{
  // get the NineGridBrush that the SpriteVisual is painted with
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // get or define IGraphicsEffect
  var saturationEffect = new SaturationEffect
  {
    Saturation = 0f,
    Source = new CompositionEffectSourceParameter("source"),
  };

  // create EffectBrush from EffectFactory
  CompositionEffectFactory saturationFactory = _compositor.CreateEffectFactory(saturationEffect);
  CompositionEffectBrush saturationBrush = saturationFactory.CreateBrush();

  // input NineGridBrush to EffectBrush
  saturationBrush.SetSourceParameter("source", ninegridBrush);

  // paint SpriteVisual with EffectBrush (w/ NineGridBrush as source parameter)
  ninegridVisual.Brush = saturationBrush;
}

将 Nine-Grid 拉伸应用于不透明度掩码（CompositionNineGridBrush 作为 CompositionMaskBrush 的输入）

private SpriteVisual CreateMaskedRoundedRectVisual(ICompositionSurface myRoundedRectMaskSurface)
{
  // ColorBrush to be set as MaskBrush.Source
  CompositionColorBrush colorBrush = _compositor.CreateColorBrush(Colors.Blue);

  // SurfaceBrush w/ opacity mask surface
  CompositionSurfaceBrush roundedRectBrush = _compositor.CreateSurfaceBrush(myRoundedRectMaskSurface);
  roundedRectBrush.Stretch = CompositionStretch.Fill; // stretch for center of nine-grid

  // NineGridBrush w/ insets on opacity mask surface
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = roundedRectBrush;
  ninegridBrush.SetInsets(_cornerRadius); // the radius, in pixels, of the corner as specified on my opacity mask surface

  // Create MaskBrush
  CompositionMaskBrush maskBrush = _compositor.CreateMaskBrush();
  maskBrush.Source = colorBrush;
  maskBrush.Mask = ninegridBrush;

  // Paint SpriteVisual with MaskBrush
  SpriteVisual sprite = _compositor.CreateSpriteVisual();
  sprite.Size = new Vector2(300, 200);
  sprite.Brush = maskBrush;
  return sprite;
}

注解

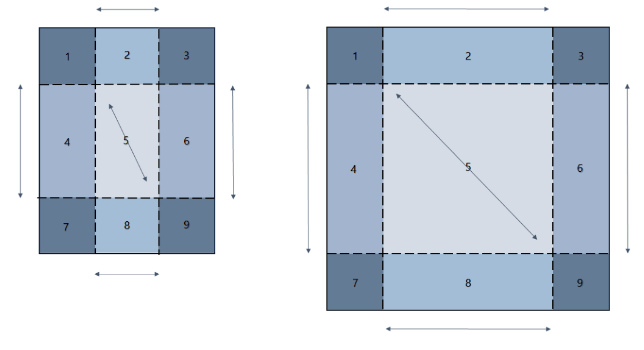

Nine-Grid 拉伸是指视觉内容的分区（要绘制到 SpriteVisual的源画笔的内容）划分为 9 个矩形的网格，以便调整大小后保留角矩形的大小，如下图所示：

使用 CompositionNineGridBrush 绘制的 SpriteVisual 时，沿垂直轴拉伸左右边距（矩形 4 和 6），沿水平轴拉伸顶部和下边距矩形（矩形 2 和 8），中心（矩形 5）沿两个轴拉伸，而角（矩形 1,3,7） 和 9） 不拉伸。

CompositionNineGridBrush 的 Source 属性接受以下两种类型之一的画笔：

• CompositionSurfaceBrush：将 Nine-Grid 拉伸应用于纹理图像图面。
• CompositionColorBrush：创建纯色边框。

CompositionSurfaceBrush 源的说明

在与 CompositionSurfaceBrush关联的 ICompositionSurface 坐标空间中，将 inset 指定为像素值。 在 SpriteVisual 上绘制时，图面坐标空间中指定的内联和内嵌体之间的关系如下所示：

Inset_Surface*InsetScale=Inset_SpriteVisual

CompositionSurfaceBrush。Stretch 属性指定如何拉伸 Nine-Grid 中心的内容。

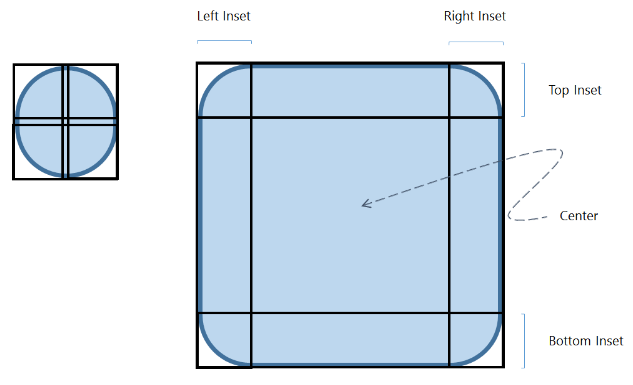

在包含 CompositionStretch.Fill 的圆角矩形资产上指定的 NineGridBrush Insets;以像素为单位指定 Inset（以包含资产的 ICompositionSurface 坐标空间为单位）

CompositionNineGridBrush 不设计为将 Nine-Grid 缩放应用于 CompositionSurfaceBrush 源，该源通过以下属性之一应用转换：

• CompositionSurfaceBrush.AnchorPoint
• CompositionSurfaceBrush.CenterPoint
• CompositionSurfaceBrush.Offset
• CompositionSurfaceBrush.RotationAngle
• CompositionSurfaceBrush.RotationAngleInDegrees
• CompositionSurfaceBrush.Scale
• 如果向 compositionNineGridBrush 源应用的转换操作 ，则 CompositionSurfaceBrush.TransformMatrix 不会绘制像素内容。

将 Nine-Grid 拉伸应用于不透明度掩码

CompositionSurfaceBrush 源的内容也可能是不透明度掩码图面。 然后，生成的 CompositionNineGridBrush 可以设置为 掩码CompositionMaskBrush。 这样，当不透明度掩码受到 Nine-Grid 拉伸时，可以根据需要缩放内容。

同样，SourceCompositionMaskBrush 也可能为 CompositionNineGridBrush 类型。

将效果应用于 CompositionNineGridBrush

CompositionNineGridBrush 可以设置为 CompositionEffectBrush 的源，以对其 Nine-Grid 拉伸内容应用 IGraphics 或 Windows.UI.Composition.Effect。

CompositionColorBrush 源的说明

结合 IsCenterHollow 属性，CompositionColorBrushSource 允许创建纯色边框。 请注意，CompositionColorBrushSource 的内嵌以 SpriteVisual 本身的坐标空间进行度量。

有关 Inset 粗细和内嵌刻度的说明

如果更改 关联的 spriteVisual 的 Size 属性，CompositionNineGridBrush 的内嵌粗细不会更改。

内联缩放属性提供一种机制，用于将 Nine-Grid 数据集从画笔的坐标空间（如图像的像素空间）缩放到 SpriteVisual。 例如，内联缩放属性可用于控制内嵌粗细，以响应从 SpriteVisual 继承的缩放转换，NineGridBrush 被绘制到其可视化树上或任意祖先（例如，在 DPI 刻度等的情况下）。 在这种情况下，ExpressionAnimation提供了动态更新内嵌刻度值的方法。

属性

BottomInset	源内容的下边缘的内插，指定底部行的粗细。 默认值为 0.0f。
BottomInsetScale	要应用于 BottomInset 的规模。 默认值为 1.0f。
Comment	要与 CompositionObject 关联的字符串。 (继承自 CompositionObject)
Compositor	用于创建此 CompositionObject的 Compositor。 (继承自 CompositionObject)
DispatcherQueue	获取 CompositionObject 的 DispatcherQueue。 (继承自 CompositionObject)
ImplicitAnimations	附加到此对象的隐式动画的集合。 (继承自 CompositionObject)
IsCenterHollow	指示是否绘制 Nine-Grid 的中心。
LeftInset	源内容的左边缘的内插，指定左列的粗细。 默认值为 0.0f。
LeftInsetScale	要应用于 LeftInset 的规模。 默认值为 1.0f。
Properties	与 CompositionObject关联的属性的集合。 (继承自 CompositionObject)
RightInset	源内容的右边缘的内插，指定右列的粗细。 默认值为 0.0f。
RightInsetScale	要应用于 RightInset 的规模。 默认值为 1.0f。
Source	要 Nine-Grid 拉伸其内容的画笔。 可以是 CompositionSurfaceBrush 或 CompositionColorBrush 类型。
TopInset	源内容的上边缘的内插，指定上行的粗细。 默认值为 0.0f。
TopInsetScale	要应用于 TopInset 的规模。 默认值为 1.0f。

方法

Close()	关闭 CompositionObject 并释放系统资源。 (继承自 CompositionObject)
Dispose()	执行与释放、释放或重置非托管资源关联的应用程序定义任务。 (继承自 CompositionObject)
PopulatePropertyInfo(String, AnimationPropertyInfo)	定义可以进行动画处理的属性。 (继承自 CompositionObject)
SetInsets(Single, Single, Single, Single)	使用顶部、底部、左和右侧的指定值设置 CompositionNineGridBrush 的内嵌。 默认值为 0.0f。
SetInsets(Single)	使用上、下、左和右的值设置 CompositionNineGridBrush 的内嵌。 默认值为 0.0f。
SetInsetScales(Single, Single, Single, Single)	设置要分别应用于左、上、右和下内集的规模。 默认值为 1.0f。
SetInsetScales(Single)	设置要应用于左、上、右和下内集的（相同）刻度。 默认值为 1.0f。
StartAnimation(String, CompositionAnimation, AnimationController)	将动画与对象的指定属性连接，并启动动画。 (继承自 CompositionObject)
StartAnimation(String, CompositionAnimation)	将动画与对象的指定属性连接，并启动动画。 (继承自 CompositionObject)
StartAnimationGroup(ICompositionAnimationBase)	启动动画组。 CompositionObject 上的 StartAnimationGroup 方法可用于启动 compositionAnimationGroup。 组中的所有动画将在对象上同时启动。 (继承自 CompositionObject)
StopAnimation(String)	断开与指定属性的动画的连接，并停止动画。 (继承自 CompositionObject)
StopAnimationGroup(ICompositionAnimationBase)	停止动画组。 (继承自 CompositionObject)
TryGetAnimationController(String)	返回指定属性上运行的动画的 AnimationController。 (继承自 CompositionObject)

另请参阅

• CompositionBrush
• IClosable
