剪裁基元 - MRTK2

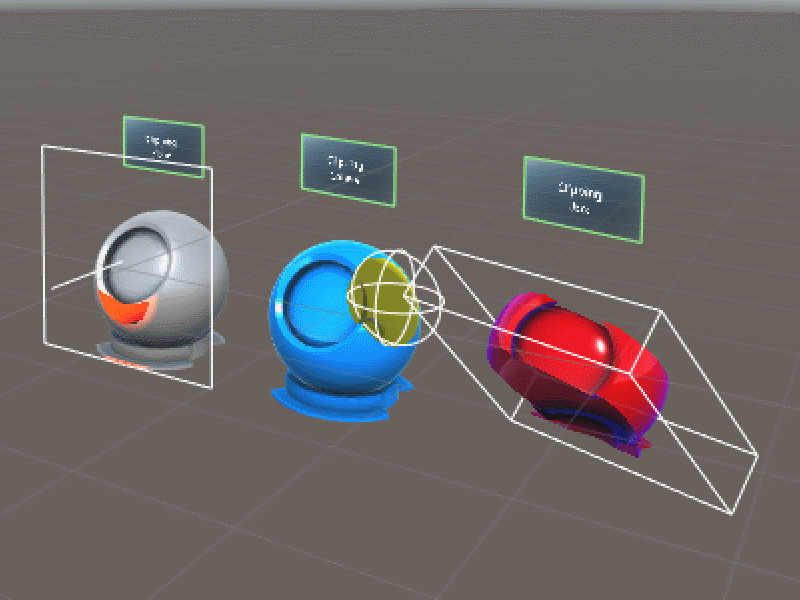

这些 ClippingPrimitive 行为允许执行高性能 plane、 sphere、 和 box 形状剪裁，并能够指定要在与 MRTK 着色器一起使用时针对) 内部或外部 (剪裁基元的哪一侧。

注意

ClippingPrimitives利用着色器中的剪辑/放弃指令，并禁用Unity批量剪裁呈现器的功能。 在利用剪裁基元时，请记住这些性能影响。

ClippingPlane.cs、 ClippingSphere.cs和 ClippingBox.cs 可用于轻松控制剪辑基元属性。 将这些组件与以下着色器结合使用，以利用剪裁方案。

• 混合现实 Toolkit/Standard
• 混合现实工具包/TextMeshPro
• 混合现实工具包/Text3DShader

示例

ClippingExamples 和 MaterialGallery 场景演示了行为的用法ClippingPrimitive，可在以下位置找到：MRTK/Examples/Demos/StandardShader/Scenes/

高级用法

默认情况下，一 ClippingPrimitive 次只能剪裁 呈现器 。 如果项目需要多个 ClippingPrimitive 项目来影响 呈现器 ，则下面的示例代码演示如何实现此目的。

注意

让呈现器进行多个ClippingPrimitives剪辑会增加像素着色器指令，并会影响性能。 请在项目中分析这些更改。

如何对呈现进行两个不同的 ClippingPrimitives 剪辑。 例如， ClippingSphere 同时 ClippingBox ：

// Within MRTK/Core/StandardAssets/Shaders/MixedRealityStandard.shader (or another MRTK shader) change:

#pragma multi_compile _ _CLIPPING_PLANE _CLIPPING_SPHERE _CLIPPING_BOX

// to:

#pragma multi_compile _ _CLIPPING_PLANE
#pragma multi_compile _ _CLIPPING_SPHERE
#pragma multi_compile _ _CLIPPING_BOX

注意

上述更改将产生额外的着色器编译时间。

如何让呈现的两个同 ClippingPrimitives 一剪辑。 例如，同时 ClippingBoxes 两个：

// 1) Add the below MonoBehaviour to your project:

[ExecuteInEditMode]
public class SecondClippingBox : ClippingBox
{
    /// <inheritdoc />
    protected override string Keyword
    {
        get { return "_CLIPPING_BOX2"; }
    }

    /// <inheritdoc />
    protected override string ClippingSideProperty
    {
        get { return "_ClipBoxSide2"; }
    }

    /// <inheritdoc />
    protected override void Initialize()
    {
        base.Initialize();

        clipBoxSizeID = Shader.PropertyToID("_ClipBoxSize2");
        clipBoxInverseTransformID = Shader.PropertyToID("_ClipBoxInverseTransform2");
    }
}

// 2) Within MRTK/Core/StandardAssets/Shaders/MixedRealityStandard.shader (or another MRTK shader) add the following multi_compile pragma:

#pragma multi_compile _ _CLIPPING_BOX2

// 3) In the same shader change:

#if defined(_CLIPPING_PLANE) || defined(_CLIPPING_SPHERE) || defined(_CLIPPING_BOX)

// to:

#if defined(_CLIPPING_PLANE) || defined(_CLIPPING_SPHERE) || defined(_CLIPPING_BOX) || defined(_CLIPPING_BOX2)

// 4) In the same shader add the following shader variables:

#if defined(_CLIPPING_BOX2)
    fixed _ClipBoxSide2;
    float4 _ClipBoxSize2;
    float4x4 _ClipBoxInverseTransform2;
#endif

// 5) In the same shader change:

#if defined(_CLIPPING_BOX)
    primitiveDistance = min(primitiveDistance, PointVsBox(i.worldPosition.xyz, _ClipBoxSize.xyz, _ClipBoxInverseTransform) * _ClipBoxSide);
#endif

// to:

#if defined(_CLIPPING_BOX)
    primitiveDistance = min(primitiveDistance, PointVsBox(i.worldPosition.xyz, _ClipBoxSize.xyz, _ClipBoxInverseTransform) * _ClipBoxSide);
#endif
#if defined(_CLIPPING_BOX2)
    primitiveDistance = min(primitiveDistance, PointVsBox(i.worldPosition.xyz, _ClipBoxSize2.xyz, _ClipBoxInverseTransform2) * _ClipBoxSide2);
#endif

最后，将 和 SecondClippingBox 组件添加到场景中，并为这两个 ClippingBox 框指定相同的呈现器。 呈现器现在应同时被两个框剪裁。

另请参阅

• MRTK Standard着色器
