手部跟踪 — MRTK2

项目
07/12/2023

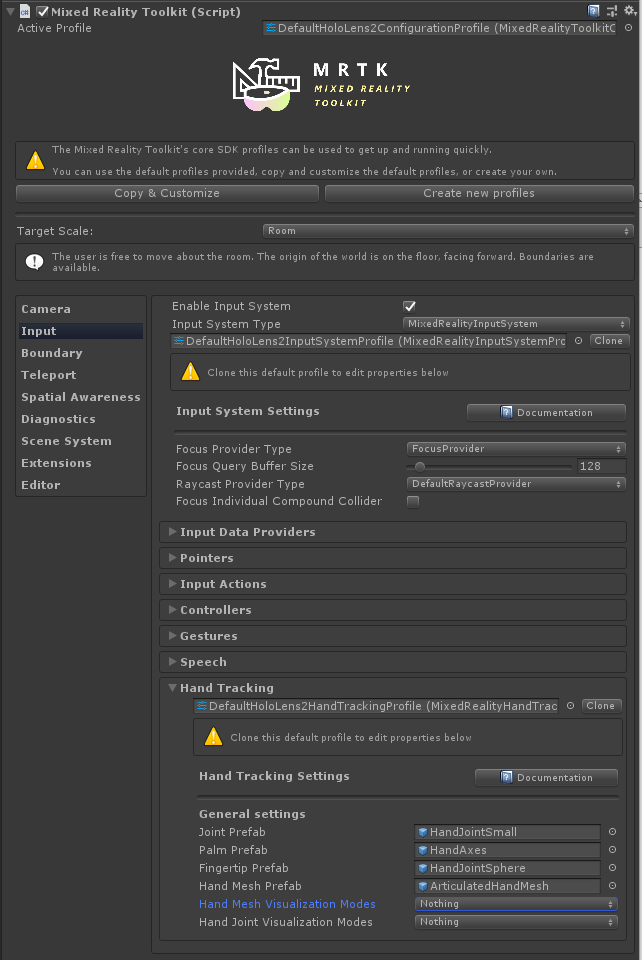

手部跟踪配置文件

手部跟踪配置文件位于输入系统配置文件下。它包含用于自定义手部表示形式的设置。

关节预制件

使用简单预制件可视化关节预制件。手掌和食指关节尤其重要，它们具有自己的预制件，而所有其他关节共享同一个预制件。

默认情况下，手部关节预制件是简单的几何基元。如果需要，可以替换它们。如果没有指定任何预制件，则改为创建空的“GameObjects”。

警告

关节预制件避免使用复杂的脚本或成本高昂的呈现，因为关节对象会基于每一帧进行转换，导致性能成本显著增加！

默认手部关节表示形式	关节标签

手部网格预制件

如果手部跟踪设备提供了完全定义的网格数据，则使用手部网格。来自设备的数据会替换预制件中可呈现的网格，因此一个虚拟网格（如立方体）已足够。将预制件材料用于手部网格。

手部网格显示可能会对性能产生显著影响，因此，可通过取消选中“启用手部网格可视化”选项来完全禁用它。

手部可视化设置

可以通过“手部网格可视化模式”设置和“手部关节可视化模式”分别关闭或打开手部网格和手部关节可视化。这些设置特定于应用程序模式，这意味着在编辑器中可以打开某些功能（例如采用编辑器中的模拟来查看关节），而在部署到设备上时（在播放器生成中），则要关闭同样的功能。

请注意，通常建议在编辑器中打开手部关节可视化（以便编辑器中的模拟显示手部关节的位置），在播放器中关闭手部关节可视化和手部网格可视化（因为它们会导致性能下降）。

脚本编写

可以从输入系统为每个手部关节请求位置和旋转作为 MixedRealityPose。

此外，系统还允许访问跟随关节的 GameObject。如果其他 GameObject 应连续跟踪某个关节，这会非常有用。

TrackedHandJoint 枚举中列出了可用关节。

注意

手部跟踪丢失时，会销毁关节对象！请确保任何使用关节对象的脚本都能谨慎地处理 null 情况，以免出现错误！

访问给定的手部控制器

通常会提供特定的手部控制器，例如处理输入事件时。在这种情况下，可以使用 IMixedRealityHand 接口直接从设备请求关节数据。

从控制器轮询关节姿势

如果由于某种原因而导致请求的关节不可用，则 TryGetJoint 函数会返回 false。在这种情况下，生成的姿势将为 MixedRealityPose.ZeroIdentity。

public void OnSourceDetected(SourceStateEventData eventData)
{
  var hand = eventData.Controller as IMixedRealityHand;
  if (hand != null)
  {
    if (hand.TryGetJoint(TrackedHandJoint.IndexTip, out MixedRealityPose jointPose)
    {
      // ...
    }
  }
}

从手部可视化工具转换关节

可以从控制器可视化工具请求关节对象。

public void OnSourceDetected(SourceStateEventData eventData)
{
  var handVisualizer = eventData.Controller.Visualizer as IMixedRealityHandVisualizer;
  if (handVisualizer != null)
  {
    if (handVisualizer.TryGetJointTransform(TrackedHandJoint.IndexTip, out Transform jointTransform)
    {
      // ...
    }
  }
}

简化关节数据访问流程

如果未提供特定的控制器，则会提供实用工具类以方便访问手部关节数据。这些函数会从当前跟踪的第一个可用的手部设备请求关节数据。

从 HandJointUtils 轮询关节姿势

HandJointUtils 是一个静态类，用于查询第一个活动状态的手部设备。

if (HandJointUtils.TryGetJointPose(TrackedHandJoint.IndexTip, Handedness.Right, out MixedRealityPose pose))
{
    // ...
}

从手部关节服务转换关节

IMixedRealityHandJointService 保留一个永久的 GameObjects 集，用于跟踪关节。

var handJointService = CoreServices.GetInputSystemDataProvider<IMixedRealityHandJointService>();
if (handJointService != null)
{
    Transform jointTransform = handJointService.RequestJointTransform(TrackedHandJoint.IndexTip, Handedness.Right);
    // ...
}

手部跟踪事件

如果不想直接从控制器轮询数据，输入系统也可提供事件。

关节事件

IMixedRealityHandJointHandler 可处理关节位置的更新。

public class MyHandJointEventHandler : IMixedRealityHandJointHandler
{
    public Handedness myHandedness;

    void IMixedRealityHandJointHandler.OnHandJointsUpdated(InputEventData<IDictionary<TrackedHandJoint, MixedRealityPose>> eventData)
    {
        if (eventData.Handedness == myHandedness)
        {
            if (eventData.InputData.TryGetValue(TrackedHandJoint.IndexTip, out MixedRealityPose pose))
            {
                // ...
            }
        }
    }
}

网格事件

IMixedRealityHandMeshHandler 可处理铰接式手部网格的更改。

请注意，手部网格默认为不启用。

public class MyHandMeshEventHandler : IMixedRealityHandMeshHandler
{
    public Handedness myHandedness;
    public Mesh myMesh;

    public void OnHandMeshUpdated(InputEventData<HandMeshInfo> eventData)
    {
        if (eventData.Handedness == myHandedness)
        {
            myMesh.vertices = eventData.InputData.vertices;
            myMesh.normals = eventData.InputData.normals;
            myMesh.triangles = eventData.InputData.triangles;

            if (eventData.InputData.uvs != null && eventData.InputData.uvs.Length > 0)
            {
                myMesh.uv = eventData.InputData.uvs;
            }

            // ...
        }
    }
}

已知问题

.NET Native

目前，使用 .NET 后端的主生成存在一个已知问题。在 .NET Native 中，无法使用 Marshal.GetObjectForIUnknown 将 IInspectable 指针从本机封送处理到托管代码。 MRTK 使用它来获取 SpatialCoordinateSystem，以便从平台接收手部和眼部数据。

在本机混合现实工具包存储库中，我们提供了 DLL 源作为此问题的解决方法。请按照该处自述文件中的说明进行操作，将生成的二进制文件复制到 Unity 资产的 Plugins 文件夹中。之后，MRTK 中提供的 WindowsMixedRealityUtilities 脚本将为你解决此问题。

如果要创建自己的 DLL 或将此解决方法纳入现有 DLL，解决方法的核心是：

extern "C" __declspec(dllexport) void __stdcall MarshalIInspectable(IUnknown* nativePtr, IUnknown** inspectable)
{
    *inspectable = nativePtr;
}

其在 C# Unity 代码中的使用：

[DllImport("DotNetNativeWorkaround.dll", EntryPoint = "MarshalIInspectable")]
private static extern void GetSpatialCoordinateSystem(IntPtr nativePtr, out SpatialCoordinateSystem coordinateSystem);

private static SpatialCoordinateSystem GetSpatialCoordinateSystem(IntPtr nativePtr)
{
    try
    {
        GetSpatialCoordinateSystem(nativePtr, out SpatialCoordinateSystem coordinateSystem);
        return coordinateSystem;
    }
    catch
    {
        UnityEngine.Debug.LogError("Call to the DotNetNativeWorkaround plug-in failed. The plug-in is required for correct behavior when using .NET Native compilation");
        return Marshal.GetObjectForIUnknown(nativePtr) as SpatialCoordinateSystem;
    }
}
