CFU 虚拟 HID 设备固件更新模拟

  • 项目

本主题介绍在虚拟 HID 设备上进行模拟固件更新的演练。

注意

CFU 在 Windows 10 版本 2004（Windows 10 2020 年 5 月更新）和更高版本中可用。

生成并安装 CFU 虚拟 HID 设备示例

  1. 按照下载 Windows 驱动程序工具包 (WDK) 中的概述安装 Visual Studio 2019 和 Windows 驱动程序工具包 (WDK)。

  2. 将 Microsoft CFU 存储库克隆到本地存储库目录中

    git clone https://github.com/microsoft/CFU.git

  3. 在本地 CFU 存储库目录中的命令提示符下运行以下 git 命令，获取生成示例所需的驱动程序模块框架 (DMF) 子模块：

    git submodule init

    git submodule update

  4. 在 Visual Studio 中生成 CfuVirtualHid 设备解决方案

    1. 导航至开发系统中 CfuVirtualHid.sln 文件的位置。 例如：

      C:\<your_repo_folder>\CFU\Host\CFUFirmwareSimulation\CfuVirtualHid.sln

    2. 在 Visual Studio 中打开 CfuVirtualHid.sln 文件。

    3. 从“构建”菜单中，选择“构建解决方案”。 应会看到指示解决方案已成功生成的输出文本：

      CfuVirtualHid 生成成功。

  5. 安装 CfuVirtualHid 设备和驱动程序

    1. 导航至开发系统中 cfuvirtualhid.inf 文件的位置。 例如：

      C:\<your_repo_folder>\CFU\Host\CFUFirmwareSimulation\x64\Debug\CfuVirtualHid

    2. 在管理命令提示符下运行以下命令：

      devcon.exe install cfuvirtualhid.inf HID\CFU_VIRTUAL_DEVICE

      应会看到表示虚拟设备已成功安装的输出文本：

      CfuVirtualHid 设备安装成功。

  6. 从“控制面板”中，打开“设备管理器”，选择“查看”菜单，然后选择“按类型划分的设备”菜单项。

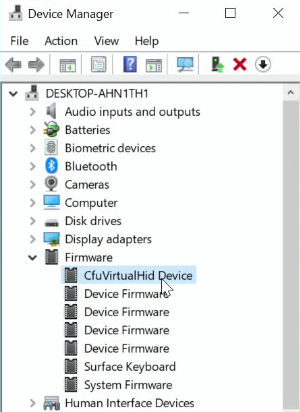

  7. 在设备列表中，展开“固件”节点，然后选择“CfuVirtualHid 设备”，如图所示：

    已选择 CfuVirtualHid 设备。

  8. 右键单击“CfuVirtualHid 设备”打开上下文菜单，然后单击“属性”菜单项以打开“CfuVirtualHid 设备属性”对话窗口。

  9. 在“CfuVirtualHid 设备属性”对话窗口中选择“详细信息”选项卡，然后在“属性”下拉列表中选择“硬件 ID”。

    如图所示，应该会在“值”列表框中看到 HID\CFU_VIRTUAL_DEVICE：

    值列表框中的 HID\CFU_VIRTUAL_DEVICE。

  10. 在“设备管理器”菜单中，选择“查看”，然后选择“按连接显示设备”菜单项。

    CfuVirtualHid 按连接查看设备。

  11. 导航到“CfuVirtualHid 设备”并展开“CfuVirtualHid 设备”节点，展开“虚拟 HID 框架 (VHF) HID 设备”节点，然后选择“HID 兼容设备”列表项，如图所示：

    符合 HID 的设备列表项。

  12. 右键单击“HID 兼容设备”打开上下文菜单，然后单击“属性”菜单项以打开“HID 兼容设备属性”对话窗口。

  13. 在“HID 兼容设备属性”对话窗口中选择“详细信息”选项卡，然后在“属性”下拉列表中选择“硬件 ID”。

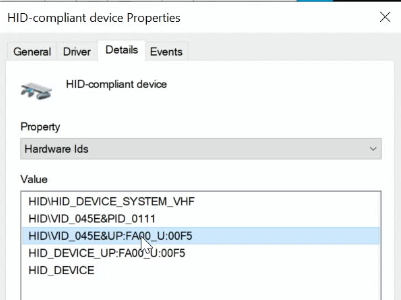

    “值”列表框中应会显示 HID\VID_045E&UP:FA00_U:00F5，如下所示：

    值列表中的 HID VID 设备。

安装 CFU 虚拟 HID 设备的固件更新

本节提供了在示例 CfuVirtualHid Device 设备上安装固件更新的示例，该示例在 Visual Studio 2019 中构建，并使用 devcon.exe 命令行工具来安装，如上一节所述。

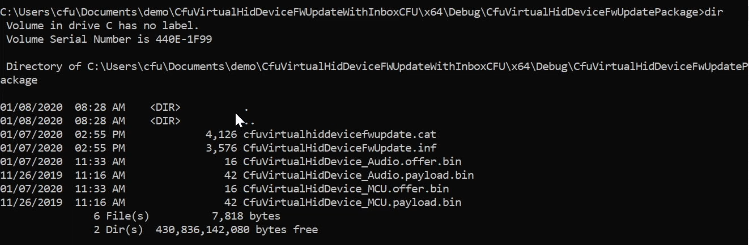

  1. 导航至目标设备的 .inf 文件以及固件报价和有效负载 .bin 文件的位置。 例如：

    步骤 1.

  2. 在文本编辑器中打开固件更新 INF 文件。 在本例中，我们将使用 CFU INF 配置中概述的 CfuVirtualHidDeviceFwUpdate.inf 文件。

  3. 在固件更新 INF 文件中，移动到 [Standard.NTamd64] 部分并验证 HID\VID_045E&UP:FA00_U:00F5 设备是否存在以下信息：

    [Standard.NTamd64]
%CfuVirtualHidDeviceFwUpdate.DeviceDesc%=CfuVirtualHidDeviceFwUpdate, HID\VID_045E&UP:FA00_U:00F5 ; HardwareID for VirtualHidDevice MCU

[CfuVirtualHidDeviceFwUpdate.NT]
Include            = HidCfu.inf
Needs              = HidCfu.NT
CopyFiles          = CfuVirtualHidDeviceFwUpdate.CopyFiles

[CfuVirtualHidDeviceFwUpdate.NT.Wdf]
Include            = HidCfu.inf
Needs              = HidCfu.NT.Wdf

  4. 在管理命令提示符下运行以下命令：

    pnputil /add-driver CfuVirtualHidDeviceFwUpdate.inf /install

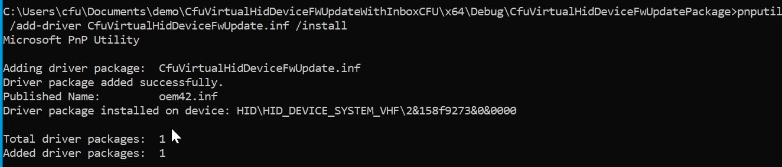

    此命令将返回 PnP Utility 输出。 例如：

    pnp 实用工具输出。

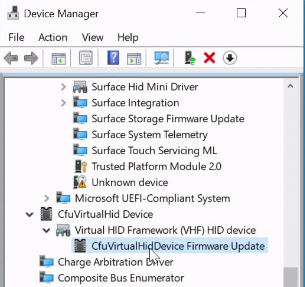

  5. 在“设备管理器”中，导航到“CfuVirtualHid 设备”节点，然后展开该节点以验证 CfuVirtualHidDevice 固件更新是否已安装，如图所示：

    已安装 cfu 虚拟 hid 设备固件更新。

  6. 选择 CfuVirtualHidDevice 固件更新节点，然后打开 CfuVirtualHidDevice 固件更新属性窗口，如下所示：

    cfu 虚拟 hid 设备固件更新属性窗口。

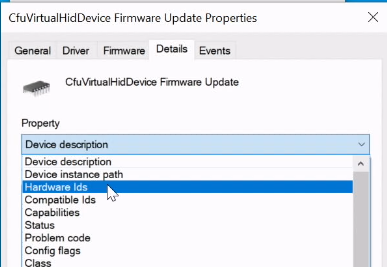

  7. 在“CfuVirtualHidDevice 固件更新属性”窗口中，选择“详细信息”选项卡，然后在“属性”下拉列表中选择“硬件 ID”，如下所示：

    属性下拉列表中的硬件 ID。

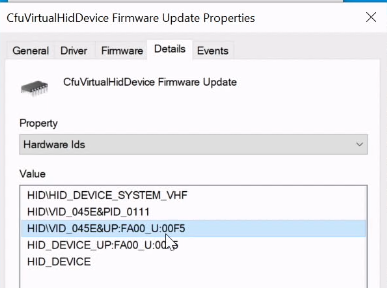

  8. 验证 HID\VID_045E&UP：FA00_U：00F5 设备是否显示在 CfuVirtualHidDevice 固件更新的硬件 ID 值 中。

    值列表中的硬件 ID。

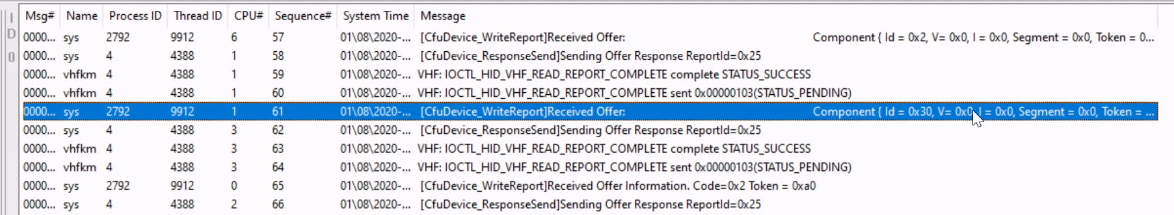

  9. 使用 TraceView 应用程序查看 CFU 虚拟 HID 设备安装的日志消息的信息。 例如：

    traceview 日志消息信息。
