教程：高级远程 UI

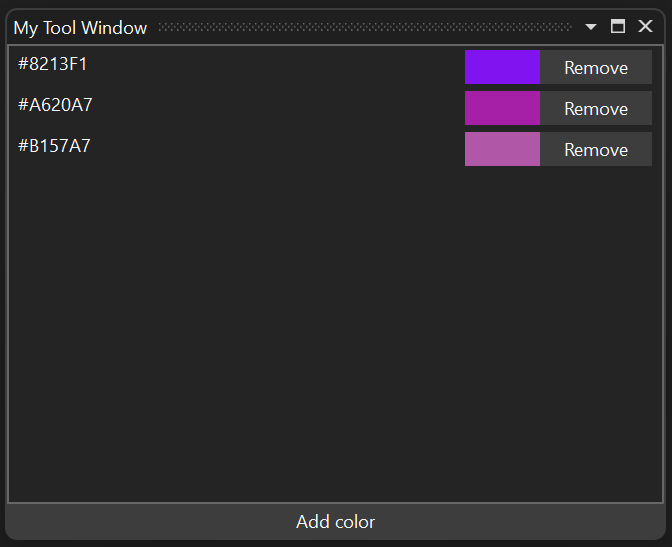

在本教程中，你将通过增量修改显示随机颜色列表的工具窗口来了解高级远程 UI 概念：

本文内容：

• 如何并行运行多个异步命令，以及如何在命令运行时禁用 UI 元素。
• 如何将多个按钮绑定到同一异步命令。
• 如何在远程 UI 数据上下文及其代理中处理引用类型。
• 如何将异步命令用作事件处理程序。
• 如果多个按钮绑定到同一命令，如何在执行异步命令的回调时禁用单个按钮。
• 如何通过远程 UI 控件使用 XAML 资源字典。
• 如何在远程 UI 数据上下文中使用 WPF 类型（如复杂画笔）。
• 远程 UI 如何处理线程处理。

本教程以远程 UI 简介文章为基础，并且假定你拥有正常工作的 VisualStudio.Extensibility 扩展插件，包括：

1. 打开工具窗口的命令的 .cs 文件，
2. ToolWindow 类的 MyToolWindow.cs 文件，
3. RemoteUserControl 类的 MyToolWindowContent.cs 文件，
4. RemoteUserControl xaml 定义的嵌入式资源文件 MyToolWindowContent.xaml，
5. RemoteUserControl 的数据上下文的 MyToolWindowData.cs 文件。

若要开始，请更新 MyToolWindowContent.xaml 以显示列表视图和按钮：

<DataTemplate xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
              xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
              xmlns:vs="http://schemas.microsoft.com/visualstudio/extensibility/2022/xaml"
              xmlns:styles="clr-namespace:Microsoft.VisualStudio.Shell;assembly=Microsoft.VisualStudio.Shell.15.0"
              xmlns:colors="clr-namespace:Microsoft.VisualStudio.PlatformUI;assembly=Microsoft.VisualStudio.Shell.15.0">
    <Grid x:Name="RootGrid">
        <Grid.Resources>
            <Style TargetType="ListView" BasedOn="{StaticResource {x:Static styles:VsResourceKeys.ThemedDialogListViewStyleKey}}" />
            <Style TargetType="Button" BasedOn="{StaticResource {x:Static styles:VsResourceKeys.ButtonStyleKey}}" />
            <Style TargetType="TextBlock">
                <Setter Property="Foreground" Value="{DynamicResource {x:Static styles:VsBrushes.WindowTextKey}}" />
            </Style>
        </Grid.Resources>
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="Auto" />
        </Grid.RowDefinitions>
        <ListView ItemsSource="{Binding Colors}" HorizontalContentAlignment="Stretch">
            <ListView.ItemTemplate>
                <DataTemplate>
                    <Grid>
                        <Grid.ColumnDefinitions>
                            <ColumnDefinition Width="*" />
                            <ColumnDefinition Width="Auto" />
                            <ColumnDefinition Width="Auto" />
                        </Grid.ColumnDefinitions>
                        <TextBlock Text="{Binding ColorText}" />
                        <Rectangle Fill="{Binding Color}" Width="50px" Grid.Column="1" />
                        <Button Content="Remove" Grid.Column="2" />
                    </Grid>
                </DataTemplate>
            </ListView.ItemTemplate>
        </ListView>
        <Button Content="Add color" Command="{Binding AddColorCommand}" Grid.Row="1" />
    </Grid>
</DataTemplate>

然后，更新数据库上下文类 MyToolWindowData.cs：

using Microsoft.VisualStudio.Extensibility.UI;
using System.Collections.ObjectModel;
using System.Runtime.Serialization;
using System.Text;
using System.Windows.Media;

namespace MyToolWindowExtension;

[DataContract]
internal class MyToolWindowData
{
    private Random random = new();

    public MyToolWindowData()
    {
        AddColorCommand = new AsyncCommand(async (parameter, cancellationToken) =>
        {
            await Task.Delay(TimeSpan.FromSeconds(2));

            var color = new byte[3];
            random.NextBytes(color);
            Colors.Add(new MyColor(color[0], color[1], color[2]));
        });
    }

    [DataMember]
    public ObservableList<MyColor> Colors { get; } = new();

    [DataMember]
    public AsyncCommand AddColorCommand { get; }

    [DataContract]
    public class MyColor
    {
        public MyColor(byte r, byte g, byte b)
        {
            ColorText = Color = $"#{r:X2}{g:X2}{b:X2}";
        }

        [DataMember]
        public string ColorText { get; }

        [DataMember]
        public string Color { get; }
    }
}

此代码中只有以下几点值得注意的事项：

• MyColor.Color 是一个 string，但在 XAML 中进行数据绑定时，可用作 Brush，这是 WPF 提供的一项功能。
• AddColorCommand 异步回调包含 2 秒的延迟，用于模拟长时间运行的操作。
• 我们使用 ObservableList<T>，这是远程 UI 提供的扩展插件 ObservableCollection<T>，也支持范围操作，从而实现性能的提升。
• MyToolWindowData 和 MyColor 不实现 INotifyPropertyChanged，因为目前所有属性都是只读属性。

处理长时间运行的异步命令

远程 UI 和普通 WPF 之间最重要的区别之一在于，涉及 UI 与扩展插件之间的通信的所有操作都是异步执行的。

异步命令（例如 AddColorCommand）通过提供异步回调来明确执行此操作。

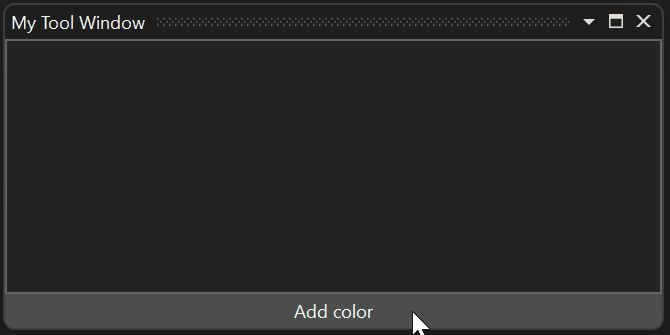

如果在短时间内多次单击“添加颜色”按钮，则可以看到此效果：由于执行每个命令需要 2 秒，而多个执行并行进行，因此当 2 秒延迟结束时，多种颜色将一起显示在列表中。 这可能会让用户感觉“添加颜色”按钮不起作用。

若要解决此问题，请在执行异步命令时禁用该按钮。 执行此操作最简单的方法是将命令的 CanExecute 设置为 false：

AddColorCommand = new AsyncCommand(async (parameter, ancellationToken) =>
{
    AddColorCommand!.CanExecute = false;
    try
    {
        await Task.Delay(TimeSpan.FromSeconds(2));
        var color = new byte[3];
        random.NextBytes(color);
        Colors.Add(new MyColor(color[0], color[1], color[2]));
    }
    finally
    {
        AddColorCommand.CanExecute = true;
    }
});

此解决方案仍然没有完美的同步处理，因为当用户单击该按钮时，将在扩展插件中异步执行命令回调，回调将 CanExecute 设置为 false，然后以异步方式传播到 Visual Studio 进程中的代理数据上下文，从而导致该按钮被禁用。 在按钮被禁用之前，用户可以连续单击该按钮两次。

更好的解决方案是使用异步命令的 RunningCommandsCount 属性：

<Button Content="Add color" Command="{Binding AddColorCommand}" IsEnabled="{Binding AddColorCommand.RunningCommandsCount.IsZero}" Grid.Row="1" />

RunningCommandsCount 是当前正在进行的命令的并发异步执行次数的计数器。 只要单击该按钮，此计数器就会在 UI 线程上递增，这样就可以通过将 IsEnabled 绑定到 RunningCommandsCount.IsZero 来同步禁用该按钮。

由于所有远程 UI 命令均以异步方式执行，因此最佳做法是在适当的情况下始终使用 RunningCommandsCount.IsZero 禁用控件，即使预计该命令会快速完成也不例外。

异步命令和数据模板

在本部分中，你将实现“删除”按钮，该按钮允许用户删除列表中的条目。 我们可以为每个 MyColor 对象创建一个异步命令，或者在 MyToolWindowData 中创建单个异步命令，并使用参数来标识应删除的颜色。 后一个选项的设计更简洁，因此让我们来实现后者。

1. 更新数据模板中的按钮 XAML：

<Button Content="Remove" Grid.Column="2"
        Command="{Binding DataContext.RemoveColorCommand,
            RelativeSource={RelativeSource FindAncestor, AncestorType={x:Type ListView}}}"
        CommandParameter="{Binding}"
        IsEnabled="{Binding DataContext.RemoveColorCommand.RunningCommandsCount.IsZero,
            RelativeSource={RelativeSource FindAncestor, AncestorType={x:Type ListView}}}" />

2. 将对应的 AsyncCommand 添加至 MyToolWindowData：

[DataMember]
public AsyncCommand RemoveColorCommand { get; }

3. 在 MyToolWindowData 的构造函数中设置命令的异步回调：

RemoveColorCommand = new AsyncCommand(async (parameter, ancellationToken) =>
{
    await Task.Delay(TimeSpan.FromSeconds(2));

    Colors.Remove((MyColor)parameter!);
});

此代码使用 Task.Delay 模拟长时间运行的异步命令执行。

数据上下文中的引用类型

在上述代码中，将 MyColor 对象作为异步命令的参数接收，并将其用作 List<T>.Remove 调用的参数，该参数采用引用相等性方法（因为 MyColor 是不重写 Equals 的引用类型）来标识要删除的元素。 这是可能的，因为即使从 UI 接收参数，也会收到目前属于数据上下文一部分的 MyColor 的确切实例，而不是副本。

以下流程：

• 代理远程用户控件的数据上下文；
• 将 INotifyPropertyChanged 更新从扩展插件发送到 Visual Studio，反之亦然；
• 将可观察集合更新从扩展插件发送到 Visual Studio，反之亦然；
• 发送异步命令参数

均遵循引用类型对象的标识。 除字符串外，引用类型对象在传输回扩展插件时永远不会重复。

图中显示了远程 UI 基础结构如何为数据上下文中的每个引用类型对象（命令、集合、每个 MyColor，甚至整个数据上下文）分配唯一标识符。 当用户单击代理颜色对象 #5 的“删除”按钮时，会将唯一标识符 (#5) 发送回扩展插件，而不是该对象的值。 远程 UI 基础结构负责检索相应的 MyColor 对象并将其作为参数传递给异步命令的回调。

具有多个绑定和事件处理的 RunningCommandsCount

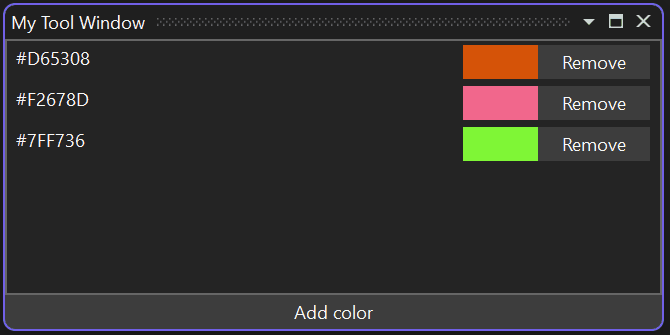

如果此时测试扩展插件，请注意，单击其中一个“删除”按钮后，所有“删除”按钮都会被禁用：

这可能是所需的行为。 但是，假设你只想要禁用当前按钮，并允许用户将多种颜色加入删除队列：我们无法使用异步命令的 RunningCommandsCount 属性，因为我们在所有按钮之间共享单个命令。

我们可以通过将 RunningCommandsCount 属性附加到每个按钮来实现我们的目标，以便为每种颜色设置单独的计数器。 这些功能由 http://schemas.microsoft.com/visualstudio/extensibility/2022/xaml 命名空间提供，使你能够从 XAML 使用远程 UI 类型：

我们对“删除”按钮的更改如下：

<Button Content="Remove" Grid.Column="2"
        IsEnabled="{Binding Path=(vs:ExtensibilityUICommands.RunningCommandsCount).IsZero, RelativeSource={RelativeSource Self}}">
    <vs:ExtensibilityUICommands.EventHandlers>
        <vs:EventHandlerCollection>
            <vs:EventHandler Event="Click"
                             Command="{Binding DataContext.RemoveColorCommand, ElementName=RootGrid}"
                             CommandParameter="{Binding}"
                             CounterTarget="{Binding RelativeSource={RelativeSource Self}}" />
        </vs:EventHandlerCollection>
    </vs:ExtensibilityUICommands.EventHandlers>
</Button>

vs:ExtensibilityUICommands.EventHandlers 附加属性允许将异步命令分配给任何事件（例如 MouseRightButtonUp），并且在更高级的方案中很有用。

vs:EventHandler 也可以具有 CounterTarget：vs:ExtensibilityUICommands.RunningCommandsCount 属性应附加至的 UIElement，用于计算与该特定事件相关的活动执行数。 绑定到附加属性（例如 Path=(vs:ExtensibilityUICommands.RunningCommandsCount).IsZero）时，请务必使用括号。

在这种情况下，我们使用 vs:EventHandler 向每个按钮附加其自己单独的活动命令执行计数器。 将 IsEnabled 绑定到附加属性后，仅在删除相应颜色时禁用该特定按钮：

用户 XAML 资源字典

从 Visual Studio 17.10 开始，远程 UI 支持 XAML 资源字典。 这允许多个远程 UI 控件共享样式、模板及其他资源。 它还允许你为不同的语言定义不同的资源（例如字符串）。

与远程 UI 控件 XAML 类似，必须将资源文件配置为嵌入式资源：

<ItemGroup>
  <EmbeddedResource Include="MyResources.xaml" />
  <Page Remove="MyResources.xaml" />
</ItemGroup>

远程 UI 引用资源字典的方式与 WPF 不同：它们不会添加到控件的合并字典中（远程 UI 根本不支持合并字典），而是通过该控件的 .cs 文件中的名称进行引用：

internal class MyToolWindowContent : RemoteUserControl
{
    public MyToolWindowContent()
        : base(dataContext: new MyToolWindowData())
    {
        this.ResourceDictionaries.AddEmbeddedResource(
            "MyToolWindowExtension.MyResources.xaml");
    }
...

AddEmbeddedResource 采用嵌入式资源的全名，默认情况下，由项目的根命名空间、可能位于的任何子文件夹路径和文件名组成。 可以通过在项目文件中设置 EmbeddedResource 的 LogicalName 来覆盖此名称。

资源文件本身是普通的 WPF 资源字典：

<ResourceDictionary xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:system="clr-namespace:System;assembly=mscorlib">
  <system:String x:Key="removeButtonText">Remove</system:String>
  <system:String x:Key="addButtonText">Add color</system:String>
</ResourceDictionary>

可以使用 DynamicResource 从远程 UI 控件中的资源字典引用资源：

<Button Content="{DynamicResource removeButtonText}" ...

本地化 XAML 资源字典

远程 UI 资源字典的本地化方式与嵌入式资源相同：创建具有相同名称和语言后缀的其他 XAML 文件，例如意大利语资源的 MyResources.it.xaml：

<ResourceDictionary xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:system="clr-namespace:System;assembly=mscorlib">
  <system:String x:Key="removeButtonText">Rimuovi</system:String>
  <system:String x:Key="addButtonText">Aggiungi colore</system:String>
</ResourceDictionary>

可以在项目文件中使用通配符将所有本地化的 XAML 字典作为嵌入式资源包含在内：

<ItemGroup>
  <EmbeddedResource Include="MyResources.*xaml" />
  <Page Remove="MyResources.*xaml" />
</ItemGroup>

在数据上下文中使用 WPF 类型

到目前为止，远程用户控件的数据上下文由基元（数字、字符串等）、可观察集合和带有 DataContract 标记的自己的类组成。 有时，在数据上下文中包括简单的 WPF 类型（如复杂画笔）会很有用。

由于 VisualStudio.Extensibility 扩展插件甚至可能无法在 Visual Studio 进程中运行，因此无法直接与其 UI 共享 WPF 对象。 该扩展插件甚至可能无权访问 WPF 类型，因为它面向 netstandard2.0 或 net6.0 （而不是 -windows 变体）。

远程 UI 提供 XamlFragment 类型，允许在远程用户控件的数据上下文中包含 WPF 对象的 XAML 定义：

[DataContract]
public class MyColor
{
    public MyColor(byte r, byte g, byte b)
    {
        ColorText = $"#{r:X2}{g:X2}{b:X2}";
        Color = new(@$"<LinearGradientBrush xmlns=""http://schemas.microsoft.com/winfx/2006/xaml/presentation""
                               StartPoint=""0,0"" EndPoint=""1,1"">
                           <GradientStop Color=""Black"" Offset=""0.0"" />
                           <GradientStop Color=""{ColorText}"" Offset=""0.7"" />
                       </LinearGradientBrush>");
    }

    [DataMember]
    public string ColorText { get; }

    [DataMember]
    public XamlFragment Color { get; }
}

使用上述代码， Color 属性值将转换为数据上下文代理中的 LinearGradientBrush 对象：

远程 UI 和线程

异步命令回调（以及 UI 通过数据绑定更新的值的 INotifyPropertyChanged 回调）在随机线程池线程上引发。 一次引发一个回调，并且在代码生成控件（使用 await 表达式）之前不会重叠。

通过将 NonConcurrentSynchronizationContext 传递给 RemoteUserControl 构造函数，可以改变此行为。 在这种情况下，可以将提供的同步上下文用于与该控件相关的所有异步命令和 INotifyPropertyChanged 回调。
