教程：Windows 窗体设计器入门

项目
07/10/2023

Windows 窗体设计器提供了许多用于生成 Windows 窗体应用程序的工具。本文说明如何使用设计器提供的各种工具生成应用，包括以下任务：

使用对齐线排列控件。
使用智能标记完成设计器任务。
设置控件的边距和填充。
使用 TableLayoutPanel 控件排列控件。
使用 SplitContainer 控件对控件的布局进行分区。
通过“文档大纲”窗口导航布局。
显示大小和位置信息的位置控件。
使用“属性”窗口设置属性值。

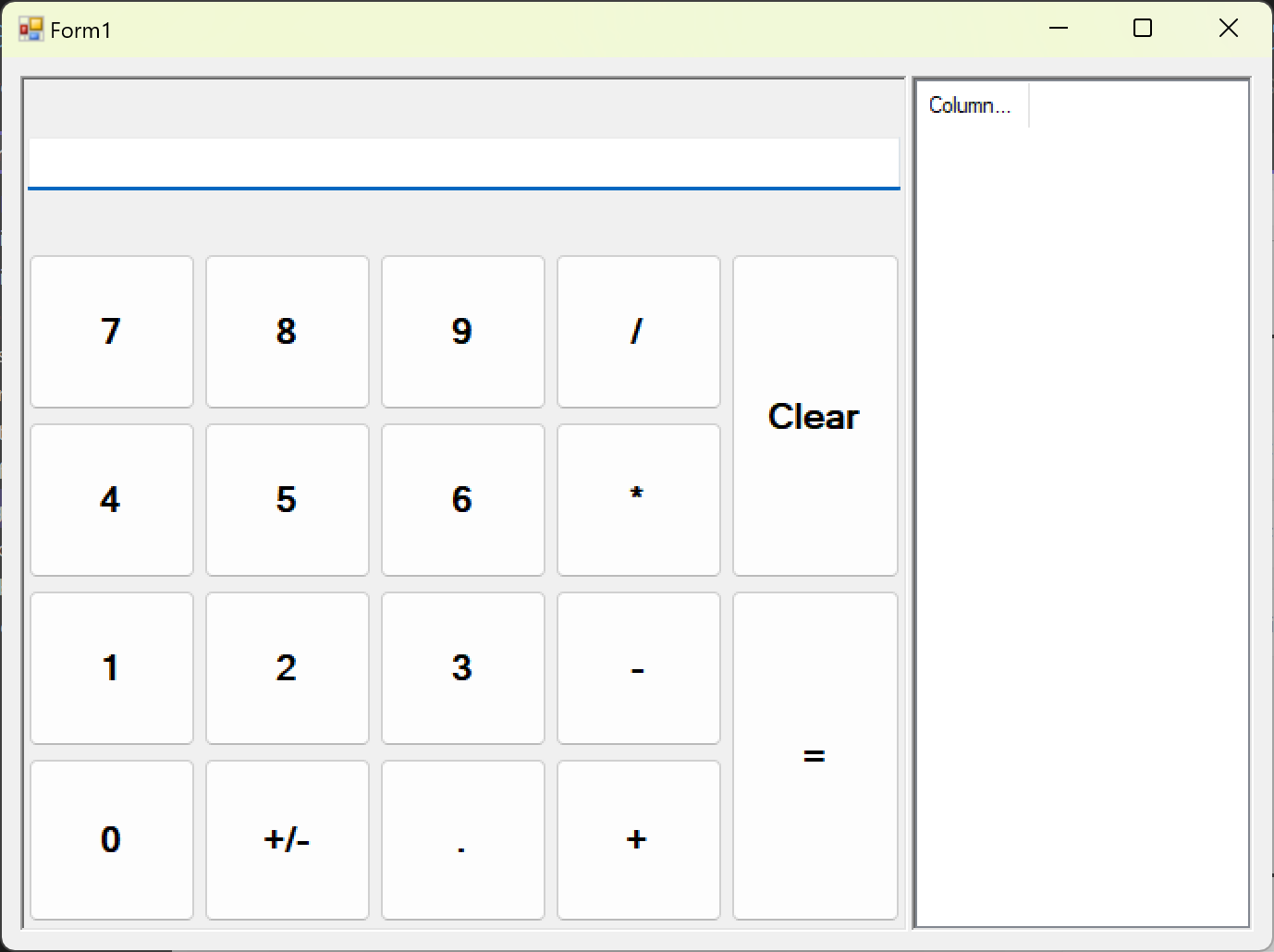

完成后，你将拥有一个使用 Windows 窗体设计器中提供的多种布局功能组装而成的自定义控件。此控件可实现简单计算器的用户界面 (UI)。下图显示了计算器控件的一般布局：

Screenshot of the completed user interface for the calculator control.

提示

如果你是一名 C++ 开发人员并且正在寻找一个教程来帮助你创建包含窗体和控件的 Windows 应用，请参阅创建基于窗体的 MFC 应用程序。有关更通用的信息，请参阅 C++ 中的 Windows 编程概述。

创建自定义控件项目

第一步是创建 DemoCalculator 控件项目。

打开 Visual Studio，并使用 C# 或 Visual Basic 的 .NET Framework 模板创建新的 Windows 窗体控件库项目。将项目命名为 DemoCalculatorLib。
若要重命名文件，请在“解决方案资源管理器”中，右键单击“UserControl1.vb”或“UserControl1.cs”，选择“重命名”并将文件名更改为 DemoCalculator.vb 或 DemoCalculator.cs 。当系统询问是否重命名对代码元素“UserControl1”的所有引用时，选择“是”。

Windows 窗体设计器显示 DemoCalculator 控件的设计器图面。在此视图中，可以通过从“工具箱”中选择控件和组件，并将其置于设计器图面，来以图形方式设计控件的外观。有关自定义控件的详细信息，请参阅各种自定义控件。

设计控件布局

DemoCalculator 控件包含多个 Windows 窗体控件。在此过程中，将使用 Windows 窗体设计器来排列控件。

在 Windows 窗体设计器中，通过选择右下角的尺寸控点并将其向下和向右拖动，将 DemoCalculator 控件更改为更大大小。在 Visual Studio 的右下角，查找控件的大小和位置信息。通过在调整控件大小时观察大小信息，将控件的大小设置为宽度 500 和高度 400。
在“工具箱”中，选择“容器”节点以将其打开。选择 SplitContainer 控件并将其拖动到设计器图面。

随即会将 SplitContainer 置于 DemoCalculator 控件的设计器图面。

提示

SplitContainer 控件自行调整大小以适应 DemoCalculator 控件的大小。查看“属性”窗口以查看 SplitContainer 控件的属性设置。查找 Dock 属性。其值为 DockStyle.Fill，这意味着 SplitContainer 控件会始终自行将其大小调整为 DemoCalculator 控件的边界。重设 DemoCalculator 控件的大小以验证此行为。
在“属性”窗口中，将 Dock 属性的值更改为 None。

SplitContainer 控件收缩为其默认大小，不再遵循 DemoCalculator 控件的大小。
选择 SplitContainer 控件右上角的智能标记字形（）。选择“在父容器中停靠”以将 Dock 属性设置为 Fill。

SplitContainer 控件停靠到 DemoCalculator 控件的边界。

注意

多个控件提供智能标记以便于设计。有关详细信息，请参见演练：使用 Windows 窗体控件上的智能标记执行常规任务。
选择面板之间的垂直边框，并将其拖到右侧，以便让左面板占据大部分空间。

SplitContainer 将 DemoCalculator 控件分为两个面板，其中包含一个用于分隔它们的可移动边框。左面板将保留计算器按钮和显示，右面板将显示用户执行的算术运算的记录。
在“属性”窗口中，将 BorderStyle 属性的值更改为 Fixed3D。
在“工具箱”中，选择“公共控件”节点以将其打开。选择 ListView 控件并将其拖动到 SplitContainer 控件的右面板。
选择 ListView 控件的智能标记字形。在智能标记面板中，将 View 设置更改为 Details。
在智能标记面板中，选择“编辑列”。

“ColumnHeader 集合编辑器”对话框随即打开。
在“ColumnHeader 集合编辑器”对话框中，选择“添加”以将列添加到 ListView 控件。将列的 Text 属性值更改为“历史记录”。选择“确定”以创建列。
在智能标记面板中，选择“在父容器中停靠” ，然后选择智能标记字形来关闭智能标记面板。
从“容器”节点工具箱，将 TableLayoutPanel 控件拖动到 SplitContainer 控件的左面板中。

TableLayoutPanel 控件显示在设计器图面上，并打开其智能标记面板。 TableLayoutPanel 控件在网格中排列其子控件。 TableLayoutPanel 控件将保留 DemoCalculator 控件的显示和按钮。有关详细信息，请参见演练：使用 TableLayoutPanel 排列控件。
选择智能标记面板上的“编辑行和列”。

随即将打开“列和行样式”对话框。
选择“添加”按钮，直到显示五列。选择所有五列，然后在“大小类型”框中选择“百分比” 。将“百分比”值设置为“20” 。这会将每列设置为相同宽度。
在“显示”下，选择“行” 。
选择“添加”，直到显示五行。选择所有五行，然后在“大小类型”框中选择“百分比” 。将“百分比”值设置为“20” 。这会将每行设置为相同高度。
选择“确定”接受更改，然后选择智能标记字形以关闭智能标记面板。
在“属性”窗口中，将 Dock 属性的值更改为 Fill。

填充控件

现在，已设置控件的布局，可以使用按钮和显示填充 DemoCalculator 控件。

在“工具箱”中，选择“TextBox”控件图标。

将 TextBox 控件置于 TableLayoutPanel 控件的第一个单元格中。
在“属性”窗口中，将 TextBox 控件的 ColumnSpan 属性的值更改为“5” 。

TextBox 控件会移动到该行的居中位置。
将 TextBox 控件的 Anchor 属性值更改为 LeftRight。

TextBox 控件将水平扩展以跨越所有五列。
将 TextBox 控件的 TextAlign 属性值更改为 Right。
在“属性”窗口中，展开 Font 属性节点。将 TextBox 控件的 Size 设置为“14”，并将 Bold 设置为“true”。
选择 TableLayoutPanel 控件。
在“工具箱”中，选择“Button”图标。

将 Button 控件置于 TableLayoutPanel 控件的下一个打开单元格中。
在“工具箱”中，选择“Button”图标四次以填充 TableLayoutPanel 控件的第二行。
在按住 Shift 键的同时选择所有五个 Button 控件，来选中这些控件。按 Ctrl+C 将 Button 控件复制到剪贴板。
按 Ctrl+V 三次将 Button 控件的副本粘贴到 TableLayoutPanel 控件的其余行中。
在按住 Shift 键的同时选择所有 20 个 Button 控件，来选中这些控件。
在“属性”窗口中，将 Dock 属性的值更改为 Fill。

所有 Button 控件均停靠以填充其包含的单元格。
在“属性”窗口中，展开 Margin 属性节点。将 All 的值设置为“5”。

将所有 Button 控件的大小都设置为较小，以便在它们之间创建更大的边距。
选择“button10”和“button20”，然后按“删除”以将其从布局中删除。
选择“button5”和“button15”，然后将其 RowSpan 属性的值更改为“2”。这些将成为 DemoCalculator 控件的“清除” 和 = 按钮。

使用“文档大纲”窗口

当通过多个控件填充控件或窗体时，可能会发现使用“文档大纲”窗口导航布局更容易。

在菜单栏上选择“查看”>“其他窗口”>“文档大纲”。

“文档大纲”窗口显示 DemoCalculator 控件及其构成控件的树视图。 SplitContainer 等容器控件将其子控件显示为树中的子节点。还可以使用“文档大纲”窗口重命名控件。
在“文档大纲”窗口中，右键单击“button1”，然后选择“重命名”。将其名称更改为 sevenButton。
使用“文档大纲”窗口，根据以下列表将 Button 控件的名称从设计器生成的名称重命名为生产名称：
- 将 button1 重命名为“sevenButton”
- 将 button2 重命名为“eightButton”
- 将 button3 重命名为“nineButton”
- 将 button4 重命名为“divisionButton”
- 将 button5 重命名为“clearButton”
- 将 button6 重命名为“fourButton”
- 将 button7 重命名为“fiveButton”
- 将 button8 重命名为“sixButton”
- 将 button9 重命名为“multiplicationButton”
- 将 button11 重命名为“oneButton”
- 将 button12 重命名为“twoButton”
- 将 button13 重命名为“threeButton”
- 将 button14 重命名为“subtractionButton”
- 将 button15 重命名为“equalsButton”
- 将 button16 重命名为“zeroButton”
- 将 button17 重命名为“changeSignButton”
- 将 button18 重命名为“decimalButton”
- 将 button19 重命名为“additionButton”
使用“文档大纲”和“属性”窗口，根据以下列表更改每个 Button 控件名称的 Text 属性值：
- 将 sevenButton 控件文本属性更改为“7”
- 将 eightButton 控件文本属性更改为“8”
- 将 nineButton 控件文本属性更改为“9”
- 将 divisionButton 控件文本属性更改为“/”（正斜杠）
- 将 clearButton 控件文本属性更改为“Clear”
- 将 fourButton 控件文本属性更改为“4”
- 将 fiveButton 控件文本属性更改为“5”
- 将 sixButton 控件文本属性更改为“6”
- 将 multiplicationButton 控件文本属性更改为“*”（星号）
- 将 oneButton 控件文本属性更改为“1”
- 将 twoButton 控件文本属性更改为“2”
- 将 threeButton 控件文本属性更改为“3”
- 将 subtractionButton 控件文本属性更改为“-”（连字符）
- 将 equalsButton 控件文本属性更改为“=”（等于号）
- 将 zeroButton 控件文本属性更改为“0”
- 将 changeSignButton 控件文本属性更改为“+/-”
- 将 decimalButton 控件文本属性更改为“.”（句点）
- 将 additionButton 控件文本属性更改为“+”（加号）
在设计器图面上，通过在按住 Shift 键的同时选择所有 Button 控件来选中它们。
在“属性”窗口中，展开 Font 属性节点。将所有 Button 控件的 Size 设置为“14”，并将 Bold 设置为“true”。

这些说明完成了 DemoCalculator 控件的设计。剩下的工作就是提供计算器逻辑。

实现事件处理程序

DemoCalculator 控件上的按钮具有可用于实现大部分计算器逻辑的事件处理程序。借助 Windows 窗体设计器，只需选择一次即可为所有按钮实现所有事件处理程序的存根。

在设计器图面上，通过在按住 Shift 键的同时选择所有 Button 控件来选中它们。
选择其中一个 Button 控件。

由设计器生成的事件处理程序将打开“代码编辑器”。

测试控件

因为 DemoCalculator 控件继承自 UserControl 类，所以可以使用 UserControl 测试容器对其行为进行测试。有关详细信息，请参阅如何：测试 UserControl 的运行时行为。

按 F5 生成并运行 UserControl 测试容器中的 DemoCalculator 控件。
选择 SplitContainer 面板之间的边框，并向左和向右拖动它。 TableLayoutPanel 及其所有子控件会自行重设大小以适应可用空间。
完成控件测试后，选择“关闭”。

在窗体上使用控件

DemoCalculator 控件可在其他复合控件或窗体上使用。以下过程介绍如何使用它。

创建项目

第一步是创建应用程序项目。将使用此项目生成显示自定义控件的应用程序。

创建新的“Windows 窗体应用程序”项目，并将其命名为“DemoCalculatorTest”。
在“解决方案资源管理器”中，右键单击“DemoCalculatorTest”项目，然后选择“添加”>“项目引用”以打开“引用管理器”对话框。
转到“项目”选项卡，然后选择 DemoCalculatorLib 项目以将引用添加到测试项目。
在“解决方案资源管理器”中，右键单击“DemoCalculatorTest”，然后选择“设置为启动项目”。
在 Windows 窗体设计器中，将窗体的大小增加为约 700 x 500。

在窗体的布局中使用控件

若要在应用程序中使用 DemoCalculator 控件，需要将其置于窗体之上。

在“工具箱”中，展开“DemoCalculatorLib 组件”节点。
将 DemoCalculator 控件从“工具箱”拖动到窗体。将控件移动到窗体的左上角。当控件接近窗体边框时，将显示对齐线。对齐线指示窗体的 Padding 属性和控件的 Margin 属性的距离。将控件置于对齐线指示的位置。

有关详细信息，请参见演练：使用对齐线排列控件。
将 Button 控件从“工具箱”拖放到窗体。
围绕 DemoCalculator 控件移动 Button 控件，并观察对齐线的显示位置。可以使用此功能精确而轻松地对齐控件。完成后，删除 Button 控件。
右键单击 DemoCalculator 控件，然后选择“属性”。
将 Dock 属性的值更改为 Fill。
选择窗体，然后展开 Padding 属性节点。将“All” 的值更改为“20”。

减小 DemoCalculator 控件的大小以容纳窗体的新 Padding 值。
通过将各种尺寸控点拖动到不同位置来重设窗体大小。观察 DemoCalculator 控件如何重设大小以适应。

后续步骤

本文演示了如何构造用于简单计算器的用户界面。若要继续，可以通过实现计算器逻辑来扩展其功能，然后使用 ClickOnce 发布应用。或者，继续学习使用 Windows 窗体创建图片查看器的其他教程。
