排查 Azure Linux 虚拟机中的 UEFI 启动失败问题

项目
07/30/2024

适用于：✔️ Linux VM

注意

本文中引用的 CentOS 是 Linux 分发版，将达到生命周期结束（EOL）。请相应地考虑使用和规划。有关详细信息，请参阅 CentOS 生命周期指南。

Azure 市场中的 Linux 合作伙伴映像已标记并配置 BIOS 第 1 代启动和统一可扩展固件接口（UEFI）第 2 代启动。

在 Azure 中部署第 2 代 Linux 虚拟机（VM）时，可能会遇到 UEFI 启动失败。本文讨论发生 UEFI 启动失败并提供解决方案的一些方案。

现象

在 Azure 中部署第 2 代 Linux VM 时，启动会失败，并且服务器无法访问。

识别 UEFI 启动错误

使用 Azure 启动诊断检查 VM 的当前状态。

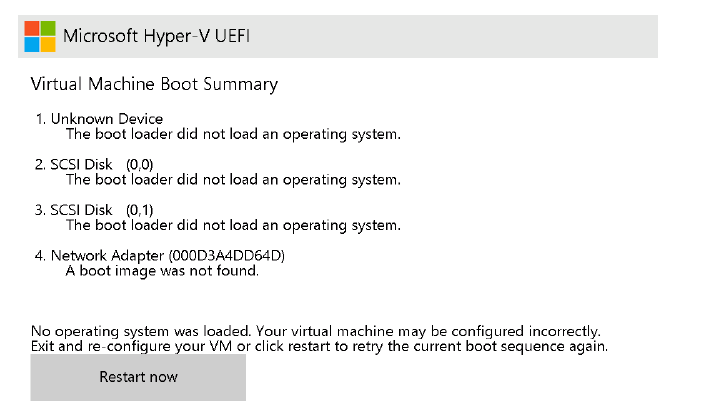

启动诊断屏幕截图显示以下错误消息：

错误 1
虚拟机启动摘要
1. 未知设备
  启动加载程序未加载操作系统。
2. SCSI 磁盘（0,0）
  启动加载程序未加载操作系统。
3. SCSI 磁盘（0,1）
  启动加载程序未加载操作系统。
4. 网络适配器（000D3A4DD64D）
  找不到启动映像。
未加载操作系统。虚拟机可能配置不正确。退出并重新配置 VM，或单击“重启”再次重试当前启动序列。
错误 2

通过 IPv4 启动 PXE

在进行故障排除之前

若要执行方案 1 所需的脱机 VM 修复：启动映像中的 UEFI 分区缺失，并且方案 2：启动映像中的 UEFI 分区已损坏，请确保有权访问 Azure CLI 或 Azure Cloud Shell。

方案 1：启动映像中的 UEFI 分区缺失

如果 UEFI 启动加载程序分区缺失或删除，第 2 代 Linux VM 将无法启动。

若要解决此问题，请执行以下步骤：

使用 az vm repair create 命令创建修复 VM。修复 VM 将为附加的非功能性 VM 提供 OS 磁盘的副本。有关详细信息，请参阅使用 Azure 虚拟机修复命令修复 Linux VM。

使用以下命令重新创建分区：

root@repair-centos7:~# gdisk /dev/sdc
GPT fdisk (gdisk) version 1.0.3

Partition table scan:
  MBR: protective
  BSD: not present
  APM: not present
  GPT: present

Found valid GPT with protective MBR; using GPT.

Command (? for help): p
Disk /dev/sdc: 134217728 sectors, 64.0 GiB
Model: Virtual Disk
Sector size (logical/physical): 512/4096 bytes
Disk identifier (GUID): <Disk GUID>
Partition table holds up to 128 entries
Main partition table begins at sector 2 and ends at sector 33
First usable sector is 34, last usable sector is 134217694
Partitions will be aligned on 2048-sector boundaries
Total free space is 1019837 sectors (498.0 MiB)

Number  Start (sector)    End (sector)  Size       Code  Name
   1         1026048         3123199   1024.0 MiB  0700
   2         3123200       134215679   62.5 GiB    8E00
  14            2048           10239   4.0 MiB     EF02

Command (? for help): n
Partition number (3-128, default 3):
First sector (34-134217694, default = 10240) or {+-}size{KMGTP}: 10240
Last sector (10240-1026047, default = 1026047) or {+-}size{KMGTP}: 1026047
Current type is 'Linux filesystem'
Hex code or GUID (L to show codes, Enter = 8300): ef00
Changed type of partition to 'EFI System'

Command (? for help): p
Disk /dev/sdc: 134217728 sectors, 64.0 GiB
Model: Virtual Disk
Sector size (logical/physical): 512/4096 bytes
Disk identifier (GUID): <Disk GUID>
Partition table holds up to 128 entries
Main partition table begins at sector 2 and ends at sector 33
First usable sector is 34, last usable sector is 134217694
Partitions will be aligned on 2048-sector boundaries
Total free space is 4029 sectors (2.0 MiB)

Number  Start (sector)    End (sector)  Size       Code  Name
   1         1026048         3123199   1024.0 MiB  0700
   2         3123200       134215679   62.5 GiB    8E00
   3           10240         1026047   496.0 MiB   EF00  EFI System
  14            2048           10239   4.0 MiB     EF02

Command (? for help): w

Final checks complete. About to write GPT data. THIS WILL OVERWRITE EXISTING
PARTITIONS!!

Do you want to proceed? (Y/N): Y
OK; writing new GUID partition table (GPT) to /dev/sdc.
Warning: The kernel is still using the old partition table.
The new table will be used at the next reboot or after you
run partprobe(8) or kpartx(8)
The operation has completed successfully.

重要

替换为 /dev/sdc 操作系统（OS）磁盘设备的相应副本。
只要扇区开始点和终点正确，分区编号选择就无关紧要。选择正确的扇区起点和终点，因为 OS 能够确定缺少的扇区。
确保磁盘中的任何其他分区不会占用结束扇区。在此处选择默认值应足够。

Azure Linux 合作伙伴映像具有以下分区号、扇区起始点和扇区终结点：

Linux OS 分发版	EFI 分区号	扇区启动	扇区结束
CentOS 7	15	10240	1024000
CentOS 8	15	10240	1024000
Debian 10	15	8192	262143
Debian 11	15	8192	262143
RHEL 7	1	2048	1026047
RHEL 8	15	10240	1024000
Oracle Linux 7	15	10240	1024000
Oracle Linux 8	15	10240	1024000
Ubuntu 18.04	15	10240	227327
Ubuntu 20.04	15	10240	227327
SLES 12	2	6144	1054719
SLES 15	2	6144	1054719

重新创建分区后，通过使用 az vm repair restore 命令将修复的 OS 磁盘交换到 VM 的原始 OS 磁盘来还原 VM。有关详细信息，请参阅使用 Azure 虚拟机修复命令修复 Linux VM 中的步骤 5。

方案 2：启动映像中的 UEFI 分区已损坏

如果 UEFI 启动分区已损坏，第 2 代 Linux VM 将无法启动。若要解决此问题，请执行以下步骤：

使用 az vm repair create 命令创建修复 VM。修复 VM 将为附加的非功能性 VM 提供 OS 磁盘的副本。有关详细信息，请参阅使用 Azure 虚拟机修复命令修复 Linux VM。

使用以下命令清理损坏的分区：

root@repair-centos7:~# gdisk -l /dev/sdc
GPT fdisk (gdisk) version 1.0.3

Partition table scan:
  MBR: protective
  BSD: not present
  APM: not present
  GPT: present

Found valid GPT with protective MBR; using GPT.
Disk /dev/sdc: 134217728 sectors, 64.0 GiB
Model: Virtual Disk
Sector size (logical/physical): 512/4096 bytes
Disk identifier (GUID): <Disk GUID>
Partition table holds up to 128 entries
Main partition table begins at sector 2 and ends at sector 33
First usable sector is 34, last usable sector is 134217694
Partitions will be aligned on 2048-sector boundaries
Total free space is 4029 sectors (2.0 MiB)

Number  Start (sector)    End (sector)  Size       Code  Name
   1         1026048         3123199   1024.0 MiB  0700
   2         3123200       134215679   62.5 GiB    8E00
   3           10240         1026047   496.0 MiB   EF00  EFI System
  14            2048           10239   4.0 MiB     EF02

root@repair-centos7:~# fsck.vfat -n /dev/sdc3
fsck.fat 4.1 (2017-01-24)
0x25: Dirty bit is set. Fs was not properly unmounted and some data may be corrupt.
 Automatically removing dirty bit.
Leaving filesystem unchanged.
/dev/sdc3: 19 files, 1438/63326 clusters

root@repair-centos7:~# fsck.vfat /dev/sdc3
fsck.fat 4.1 (2017-01-24)
0x25: Dirty bit is set. Fs was not properly unmounted and some data may be corrupt.
1) Remove dirty bit
2) No action
? 1
Perform changes ? (y/n) y
/dev/sdc3: 19 files, 1438/63326 clusters
root@repair-centos7:~# fsck.vfat /dev/sdc3
fsck.fat 4.1 (2017-01-24)
/dev/sdc3: 19 files, 1438/63326 clusters

重要

替换为 /dev/sdc OS 磁盘设备的相应副本。
在执行上述文件系统检查之前，请始终备份 OS 磁盘，并使用 -n 此选项执行试运行。
该 dosfsck 命令可用于执行 vfat 文件系统检查。这两个命令都是相同的。有关详细信息，请参阅 fsck.vfat。

清理分区后，通过使用 az vm repair restore 命令将修复的 OS 磁盘交换到 VM 的原始 OS 磁盘来还原 VM。有关详细信息，请参阅使用 Azure 虚拟机修复命令修复 Linux VM 中的步骤 5。

方案 3：删除整个 /boot 分区内容

如果缺少整个 /boot 分区或其他重要内容且无法恢复，则从备份还原 VM 是唯一选项。有关详细信息，请参阅如何还原 Azure 门户中的 Azure VM 数据。
