练习 - 设置环境

在本练习中，你将使用负载均衡器设置预配置的环境，并创建图表来监视负载均衡器的运行状况。

本练习为选做练习。完成此示例需要访问 Azure 订阅，可以在其中创建 Azure 资源。如果还没有 Azure 订阅，可以在开始前创建一个免费帐户。

设置环境

运行以下命令，以下载用于本练习的脚本。

git clone https://github.com/MicrosoftDocs/mslearn-troubleshoot-inbound-network-connectivity-azure-load-balancer load-balancer

转到 load-balancer/src/scripts 文件夹。
```
cd ~/load-balancer/src/scripts
```
运行以下命令以设置 VM 的用户名。可以将用户名更改为其他名称。稍后在本练习中需要用到用户名，因此请记下你使用的用户名。
```
export USERNAME=azureuser
```
运行以下命令为脚本创建的虚拟机创建密码。密码存储在变量中，并同时记录在文本文件 passwd.txt 中，以备后续使用。
```
export PASSWORD=$(openssl rand -base64 32)
echo $PASSWORD > passwd.txt
```

设置资源组名称。

export RESOURCEGROUP=learn-ts-loadbalancer-rg

运行以下命令来创建资源组。

az group create --name $RESOURCEGROUP --location $LOCATION

运行以下命令以创建负载均衡器、虚拟机和虚拟网络。
```
bash setup.sh $RESOURCEGROUP
```
此脚本最多需要 25 分钟才能运行。

资源组应包含此表中所示的资源。

名称	Type	说明
retailappvm1_disk1_xxx 和 retailappvm1_disk2_xxx	磁盘	两个 VM 的虚拟硬盘。
retailapplb	负载均衡器	VM 上运行的应用的负载均衡器。负载均衡器中的后端池引用 retailappvm1 和 retailappvm2 虚拟机。
nicvm1 和 nicvm2	网络接口	两个 VM 的网络接口。
retailappnicvm1nsg 和 retailappnicvm2nsg	网络安全组 (NSG)	控制进入每个 VM 的流量的 NSG。
retailappnsg	网络安全组	充当两台虚拟机的初始筛选器，但每台虚拟机的 NSG 支持按每台虚拟机筛选流量。
retailappip	公共 IP 地址	提供对负载均衡器的前端访问的公共 IP 地址。
retailappvm1 和 retailappvm2	虚拟机	运行零售应用程序的 VM。
retailappvmjumpbox	虚拟机	VM 也位于虚拟网络中，但具有公共 IP 地址。管理员可以登录到此虚拟机以访问只有专用 IP 地址的 retailappvm1 和 retailappvm2 VM。
retailappvnet	虚拟网络	VM 的虚拟网络。

退回到 Azure Cloud Shell。
运行以下命令以查找负载均衡器前端的公共 IP 地址。
```
bash findip.sh
```

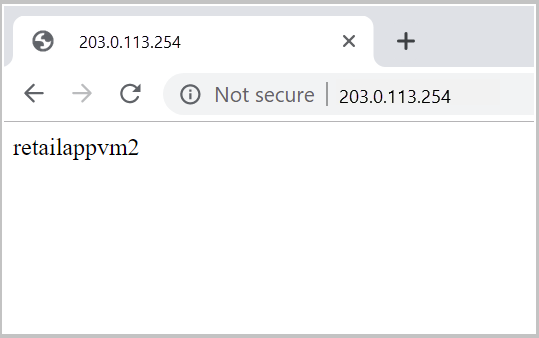

打开浏览器窗口，并转到此 IP 地址。结果应为包含消息 retailappvm1 或 retailappvm2 的页面，具体取决于负载均衡器路由请求的方式。
在 Cloud Shell 中，运行以下命令以转到 src/stresstest 文件夹。
```
cd ~/load-balancer/src/stresstest
```
此文件夹包含 .NET Core 应用程序，它模拟数百个并发用户通过负载均衡器向虚拟机发送请求。
运行以下命令以启动应用程序。用负载均衡器的前端 IP 地址替换 <IP 地址>。
```
dotnet run <ip address>
```
应用程序应使用一系列消息进行响应，这些消息指示响应是从 retailappvm1 还是从 retailappvm2 接收的。
允许应用程序运行五分钟。按 Enter 停止应用程序。

字段	值
类型	Private
仪表板名称	dashboard-learn-ts-loadbalancer

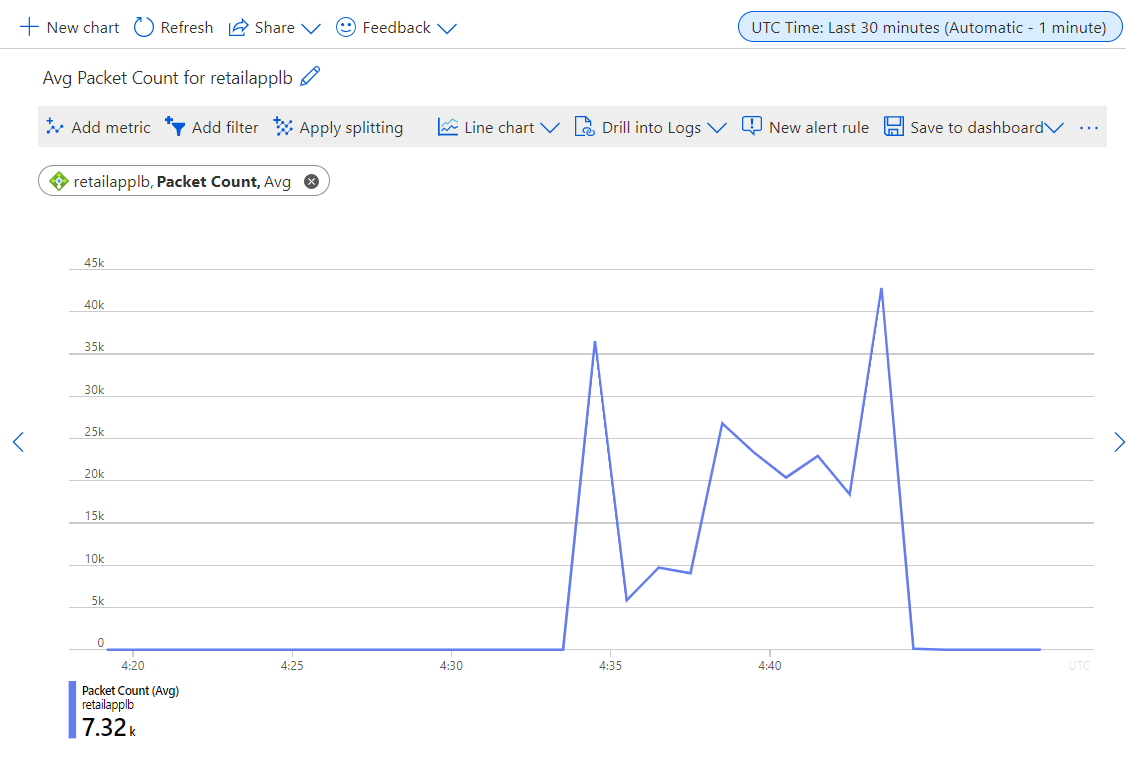

现在获得了系统正常运行时的一组基准指标。
