练习 - 配置公共负载均衡器

已完成

可使用 Azure 门户、PowerShell 或 Azure CLI 配置 Azure 负载均衡器。

在医疗保健组织中，你希望根据患者门户 Web 服务器的运行状况对客户端流量进行负载均衡，以提供一致的响应。 可用性集中的两台虚拟机 (VM) 可以充当医疗保健门户 Web 应用程序。

你将在此处创建负载均衡器资源，并使用它在虚拟机之间分配负载。

部署患者门户 Web 应用程序

首先，在单个可用性集中的两台虚拟机上部署患者门户应用程序。 为节约时间，先运行脚本来创建此应用程序。 脚本：

• 创建用于虚拟机的虚拟网络和网络基础结构。
• 在此虚拟网络中创建两台虚拟机。

要部署患者门户 Web 应用程序，请执行以下操作：

1. 在 Azure Cloud Shell 中运行以下 git clone 命令。 该命令会克隆包含应用的源的存储库，并运行 GitHub 中的设置脚本。 然后转到已克隆存储库的目录。

   git clone https://github.com/MicrosoftDocs/mslearn-improve-app-scalability-resiliency-with-load-balancer.git
   cd mslearn-improve-app-scalability-resiliency-with-load-balancer


2. 顾名思义，该脚本将在单个可用性集中生成两台虚拟机。 运行该脚本需要大约 2 分钟。

   bash create-high-availability-vm-with-sets.sh <rgn>[sandbox resource group name]</rgn>


3. 脚本运行完成后，在 Azure 门户菜单上或在门户主页中，选择“资源组”，然后选择 [沙盒资源组名称] 资源组。 查看脚本创建的资源。

创建负载均衡器

现在，我们来创建负载均衡器。

1. 在 Azure 门户菜单上或在“主页”中，选择“Azure 服务”下的“创建资源”。 此时会显示“创建资源”窗格。

2. 在“搜索服务和市场”搜索框中，输入“负载均衡器”，然后按 Enter。

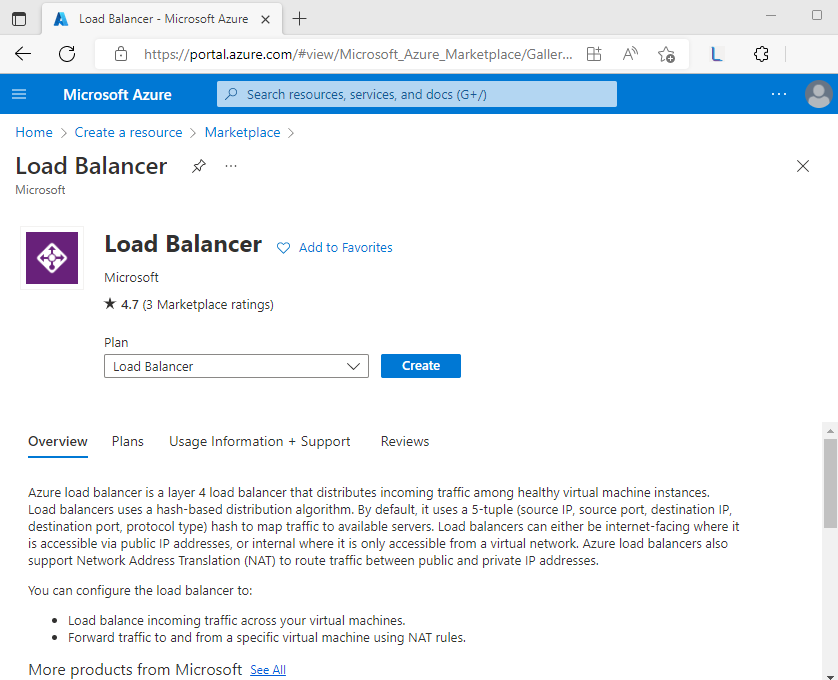

3. 在随后的列表中选择“负载均衡器 - Microsoft”，然后选择“创建”。

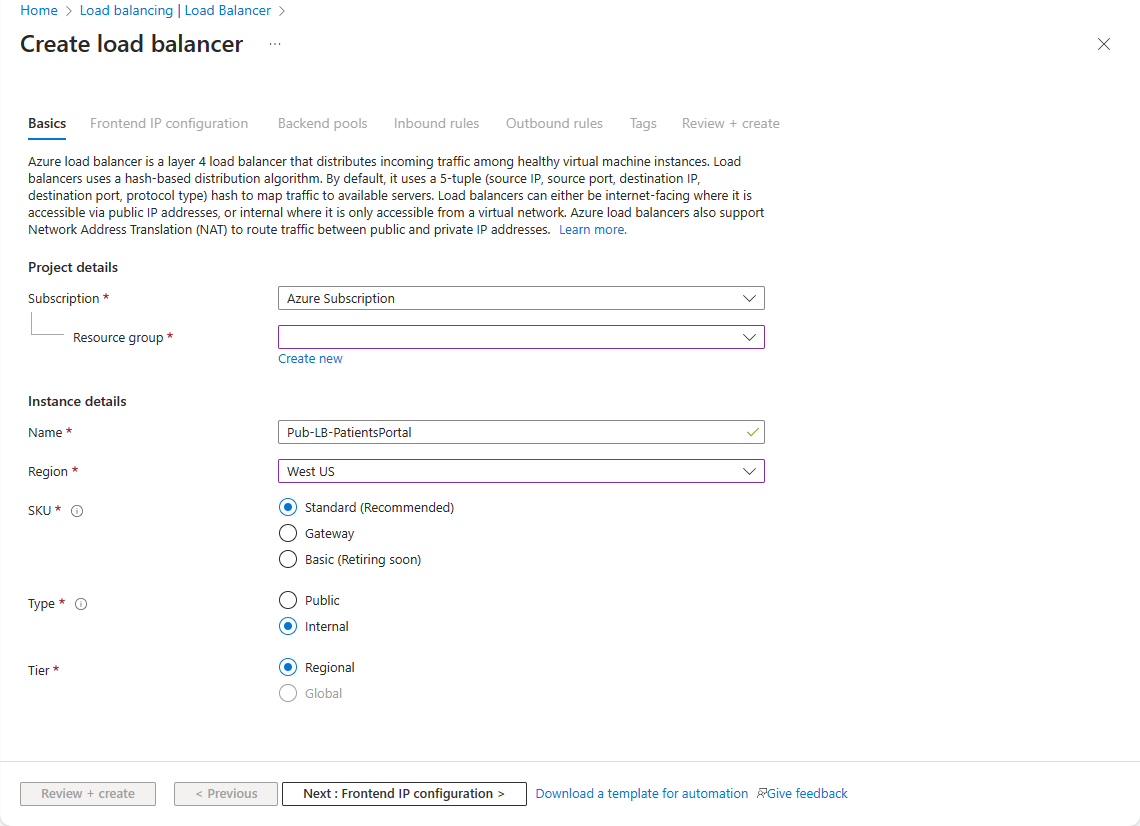

4. 在“基本信息”选项卡上，为每个设置输入以下值：

   设置	值
   项目详细信息
   订阅	订阅
   资源组	选择 [沙盒资源组名称]
   实例详细信息
   名称	输入唯一名称。 例如，Pub-LB-PatientsPortal。
   区域	选择创建虚拟机的位置。
   SKU	标准
   类型	Public
   层	Regional



添加前端 IP 配置

1. 选择“下一步: 前端 IP 配置”。

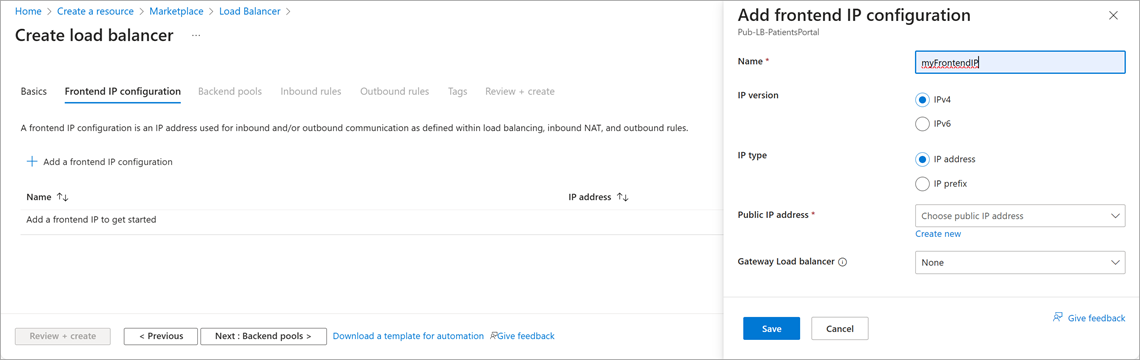

2. 选择“+ 添加前端 IP 配置”。 此时将显示“添加前端 IP 配置”窗格。

3. 为每个设置输入以下值。

   设置	值
   名称	输入前端 IP 配置的唯一名称。 例如 myFrontendIP
   IP 版本	选择“IPv4”
   IP 类型	选择“IP 地址”
   公共 IP 地址	选择“新建”，为 IP 地址指定一个名称，然后选择“保存”
   网关负载均衡器	选择无



4. 要关闭对话框，请选择“保存”。 此时将再次显示“创建负载均衡器”窗格。

添加后端池

1. 选择“下一步: 后端池”。

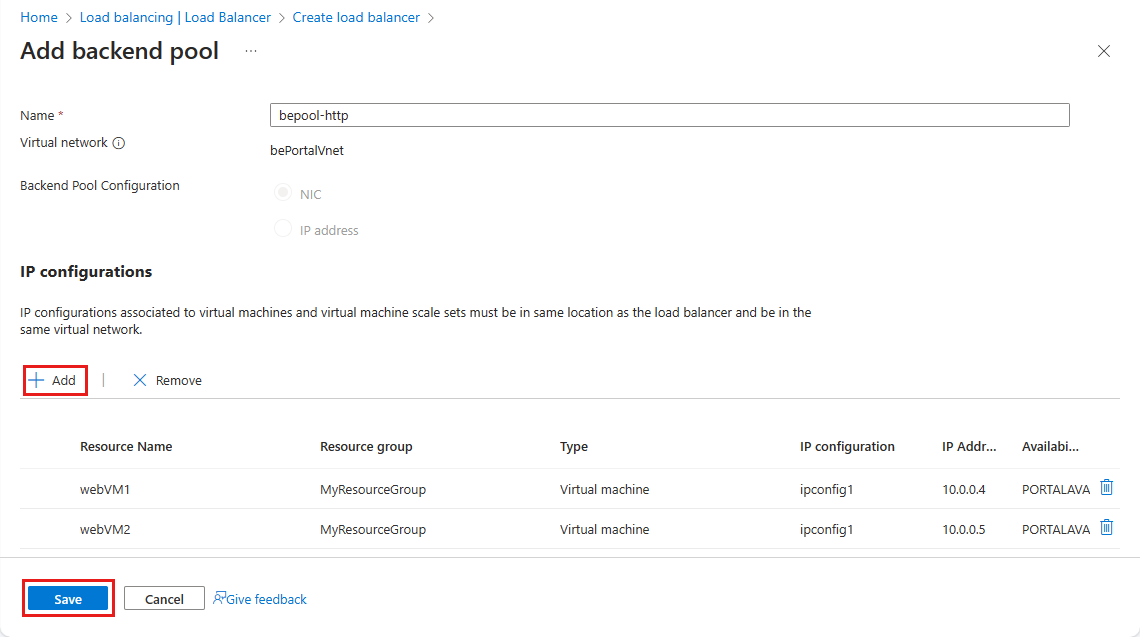

2. 选择“+ 添加后端池”。 此时将显示“添加后端池”窗格。

3. 为每个设置输入以下值。

   设置	值
   名称	输入后端池的唯一名称。 例如，bepool-http。
   虚拟网络	确认已选择“bePortalVnet”。

4. 在“IP 配置”下选择“添加”。 此时将显示“将 IP 配置添加到后端池”窗格。

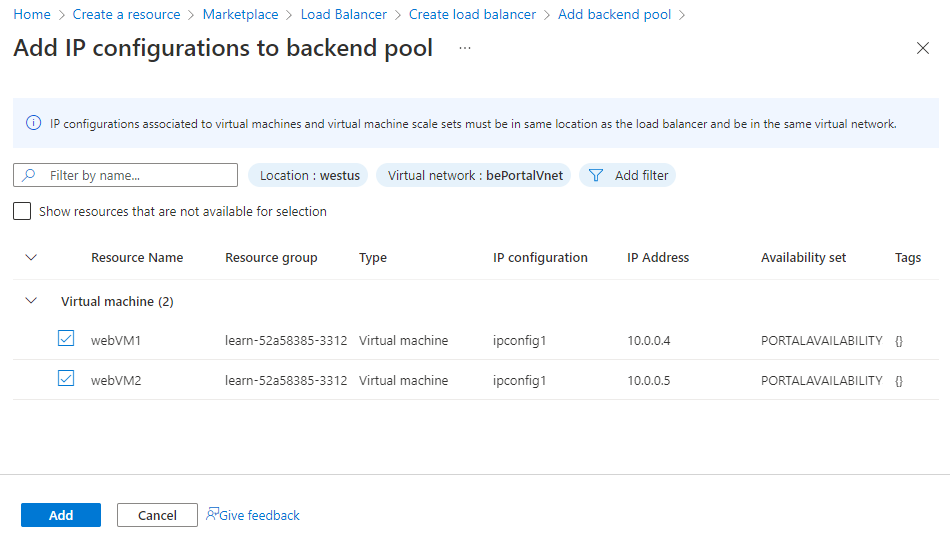

5. 在“虚拟机”下，选择“webVM1”和“webVM2”虚拟机，然后选择“添加”。



6. 此时将再次显示“添加后端池”屏幕。 在“IP 配置”下，选择“webVM1”和“webVM2”虚拟机，然后选择“保存”。 此时将再次显示“创建负载均衡器”屏幕。



添加负载均衡规则

最后，我们来创建负载均衡器规则。

1. 选择“下一步: 入站规则”。

2. 在“负载均衡规则”部分，选择“+ 添加负载均衡规则”。 此时将显示“添加负载均衡规则”窗格。

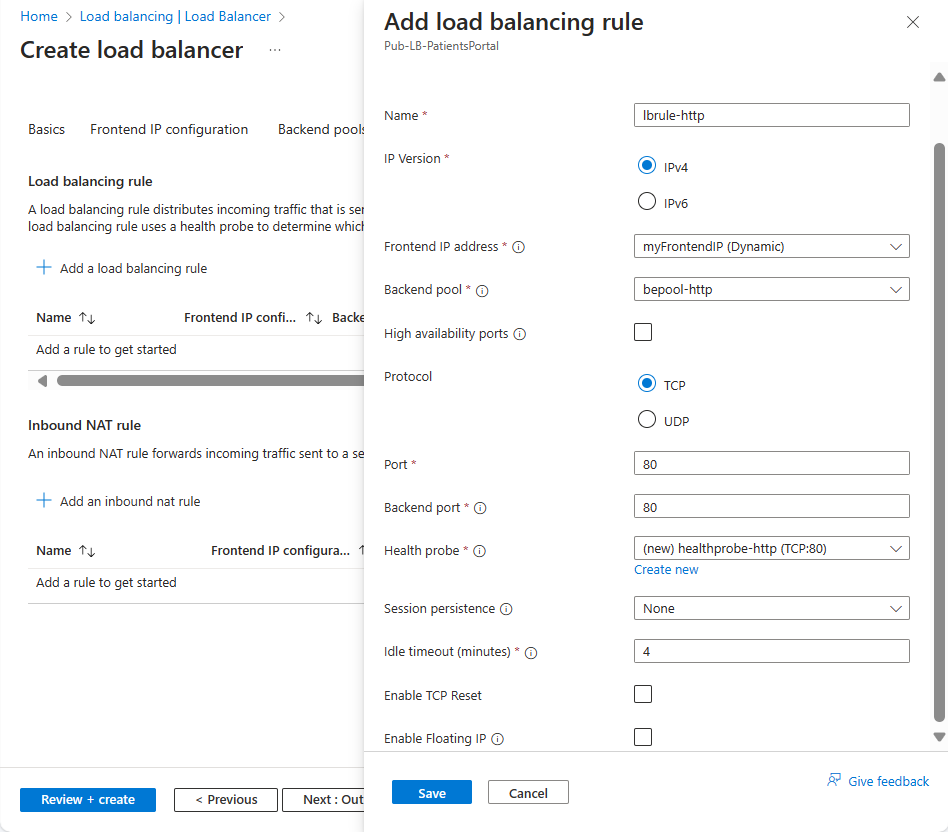

3. 为每个设置输入以下值。

   设置	值
   名称	负载均衡规则的名称。 例如，lbrule-http。
   IP 版本	IPv4
   前端 IP 地址	选择前面命名的前端 IP 地址。
   后端池	选择前面命名的后端池。 例如，bepool-http。
   协议	TCP
   端口	输入 80（默认值）。
   后端端口	输入 80（默认值）。
   运行状况探测	选择“新建”链接。 此时将显示“添加运行状况探测”对话框。

4. 为每个设置输入以下值。

   设置	值
   名称	运行状况探测的名称。 例如，healthprobe-http。
   协议	TCP
   端口	输入 80（默认值）。
   时间间隔	输入 5（默认值）。 此值是探测之间的时长。

5. 选择“保存”以关闭该对话框。 此时将再次显示“添加负载均衡规则”窗格。

6. 继续为每个设置输入以下值。

   设置	值
   会话持续性*	无（默认）
   空闲超时(分钟)	选择“4”（默认值）。 此值是不依赖于客户端发送 keep-alive 消息的情况下，将传输控制协议 (TCP) 或 HTTP 连接保持打开的时间。
   浮动 IP	禁用（默认值）。



7. 选择“保存”以完成负载均衡规则配置。

8. 此时将再次显示“创建负载均衡器”屏幕。 选择“查看 + 创建”。

9. 验证通过后，选择“创建”。 部署完成后，选择“转到资源”。

10. 在“概述”页上，复制并保存“公共 IP 地址”。 可能必须选择“查看更多...”才能查看公共 IP 地址。

创建 IP 地址

首先，我们需要负载均衡器的公共 IP 地址。

1. 在 Cloud Shell 中，通过运行以下命令启动 PowerShell：

   pwsh


2. 在 PowerShell 中，创建新的公共 IP 地址：

   $Location = $(Get-AzureRmResourceGroup -ResourceGroupName <rgn>[sandbox resource group name]</rgn>).Location

   $publicIP = New-AzPublicIpAddress `
     -ResourceGroupName <rgn>[sandbox resource group name]</rgn> `
     -Location $Location `
     -AllocationMethod "Static" `
     -Name "myPublicIP"


3. 使用 New-AzLoadBalancerFrontendIpConfig cmdlet 创建一个前端 IP。 以下代码会创建名为 myFrontEnd 的前端 IP 配置并附加 myPublicIP 地址。

   $frontendIP = New-AzLoadBalancerFrontendIpConfig `
     -Name "myFrontEnd" `
     -PublicIpAddress $publicIP


创建负载均衡器

使用 PowerShell 配置负载均衡器时，必须先创建后端地址池、运行状况探测和规则，然后再创建均衡器本身。

1. 运行 New-AzLoadBalancerBackendAddressPoolConfig cmdlet 创建一个后端地址池。 你将在最后的步骤中将虚拟机附加到此后端池。 以下示例创建名为“myBackEndPool”的后端地址池：

   $backendPool = New-AzLoadBalancerBackendAddressPoolConfig -Name "myBackEndPool"


2. 创建运行状况探测，以支持负载均衡器监视医疗保健门户的状态。 运行状况探测基于其对运行状况检查的响应，从负载均衡器中动态添加或删除虚拟机。

   $probe = New-AzLoadBalancerProbeConfig `
     -Name "myHealthProbe" `
     -Protocol http `
     -Port 80 `
     -IntervalInSeconds 5 `
     -ProbeCount 2 `
     -RequestPath "/"


3. 现在，需要一个负载均衡器规则来定义将流量分配给虚拟机的方式。 定义传入流量的前端 IP 配置和后端 IP 池以接收流量，同时定义所需源和目标端口。 若要确保仅正常运行的虚拟机接收流量，还需定义要使用的运行状况探测。

   $lbrule = New-AzLoadBalancerRuleConfig `
     -Name "myLoadBalancerRule" `
     -FrontendIpConfiguration $frontendIP `
     -BackendAddressPool $backendPool `
     -Protocol Tcp `
     -FrontendPort 80 `
     -BackendPort 80 `
     -Probe $probe


4. 现在，可以通过运行 New-AzLoadBalancer cmdlet 创建基本负载均衡器：

   $lb = New-AzLoadBalancer `
     -ResourceGroupName <rgn>[sandbox resource group name]</rgn> `
     -Name 'MyLoadBalancer' `
     -Location $Location `
     -FrontendIpConfiguration $frontendIP `
     -BackendAddressPool $backendPool `
     -Probe $probe `
     -LoadBalancingRule $lbrule


5. 通过更新脚本创建以使用后端池信息的网络接口，将虚拟机连接到后端池。

   $nic1 = Get-AzNetworkInterface -ResourceGroupName <rgn>[sandbox resource group name]</rgn> -Name "webNic1"
   $nic2 = Get-AzNetworkInterface -ResourceGroupName <rgn>[sandbox resource group name]</rgn> -Name "webNic2"

   $nic1.IpConfigurations[0].LoadBalancerBackendAddressPools = $backendPool
   $nic2.IpConfigurations[0].LoadBalancerBackendAddressPools = $backendPool

   Set-AzNetworkInterface -NetworkInterface $nic1 -AsJob
   Set-AzNetworkInterface -NetworkInterface $nic2 -AsJob


6. 运行以下命令，以获取负载均衡器的公共 IP 地址和网站的 URL：

   Write-Host http://$($(Get-AzPublicIPAddress `
     -ResourceGroupName <rgn>[sandbox resource group name]</rgn> `
     -Name "myPublicIP").IpAddress)


创建负载均衡器

让我们使用 Azure CLI 来创建负载均衡器及其相关资源。

1. 创建新的公共 IP 地址。

   az network public-ip create \
     --resource-group <rgn>[sandbox resource group name]</rgn> \
     --allocation-method Static \
     --name myPublicIP


2. 创建负载均衡器。

   az network lb create \
     --resource-group <rgn>[sandbox resource group name]</rgn> \
     --name myLoadBalancer \
     --public-ip-address myPublicIP \
     --frontend-ip-name myFrontEndPool \
     --backend-pool-name myBackEndPool


3. 创建允许负载均衡器监视医疗保健门户的状态的运行状况探测。 运行状况探测可基于其对运行状况检查的响应，从负载均衡器循环中动态添加或移除虚拟机。

   az network lb probe create \
     --resource-group <rgn>[sandbox resource group name]</rgn> \
     --lb-name myLoadBalancer \
     --name myHealthProbe \
     --protocol tcp \
     --port 80


4. 现在，需要一个负载均衡器规则来定义将流量分配给虚拟机的方式。 定义传入流量的前端 IP 配置和后端 IP 池以接收流量，同时定义所需源和目标端口。 若要确保仅正常运行的虚拟机接收流量，还需定义要使用的运行状况探测。

   az network lb rule create \
     --resource-group <rgn>[sandbox resource group name]</rgn> \
     --lb-name myLoadBalancer \
     --name myHTTPRule \
     --protocol tcp \
     --frontend-port 80 \
     --backend-port 80 \
     --frontend-ip-name myFrontEndPool \
     --backend-pool-name myBackEndPool \
     --probe-name myHealthProbe


5. 通过更新脚本创建以使用后端池信息的网络接口，将虚拟机连接到后端池。

   az network nic ip-config update \
     --resource-group <rgn>[sandbox resource group name]</rgn> \
     --nic-name webNic1 \
     --name ipconfig1 \
     --lb-name myLoadBalancer \
     --lb-address-pools myBackEndPool

   az network nic ip-config update \
     --resource-group <rgn>[sandbox resource group name]</rgn> \
     --nic-name webNic2 \
     --name ipconfig1 \
     --lb-name myLoadBalancer \
     --lb-address-pools myBackEndPool


6. 运行以下命令，以获取负载均衡器的公共 IP 地址和网站的 URL：

   echo http://$(az network public-ip show \
                   --resource-group <rgn>[sandbox resource group name]</rgn> \
                   --name myPublicIP \
                   --query ipAddress \
                   --output tsv)


测试负载均衡器配置

让我们来测试负载均衡器设置，方法是展示它如何动态处理可用性和运行状况问题。

1. 在新浏览器选项卡中，转到记下的公共 IP 地址。 浏览器中会显示来自其中一台虚拟机的响应。

2. 尝试按 Ctrl+F5几次来“强制刷新”，以查看是否会从两台虚拟机随机返回响应。

3. 在 Azure 门户菜单上或在门户主页中，选择“所有资源”。 选择“webVM1”，然后再选择“停止”。

4. 返回显示网站的选项卡，并强制刷新网页。 所有请求都从“webVM2”返回。
