将容器映像部署到 Azure Kubernetes 服务
在本单元中，你要将容器映像部署到 Azure Kubernetes 服务。
使用 Azure Kubernetes 服务，你可以配置 Kubernetes 群集，使其在所需的状态下通过部署运行，这是向 Pod 和 ReplicaSet 提供声明性更新的过程。 此状态声明在清单 (YAML) 文件中进行管理，而 Kubernetes 控制器会在收到指示时将当前状态更改为声明的状态。 你将创建这个 deployment.yml 清单文件，并指示 Azure Kubernetes 服务在所需的状态下运行，并将 Pod 配置为拉取/运行驻留在 Azure 容器注册表中的 flightbookingsystemsample 容器映像（在上一单元中进行了推送）。 如果没有此清单文件，你需要手动创建、更新和删除 Pod，而不是让 Kubernetes 来协调操作。
注意
如果会话已经空闲，或者你是在另一个时间点和/或从其他 CLI 执行此步骤时，可能需要重新初始化环境变量，并使用以下 CLI 命令重新进行身份验证。
AZ_RESOURCE_GROUP=javacontainerizationdemorg
AZ_CONTAINER_REGISTRY=<YOUR_CONTAINER_REGISTRY>
AZ_KUBERNETES_CLUSTER=javacontainerizationdemoaks
AZ_LOCATION=<YOUR_AZURE_REGION>
AZ_KUBERNETES_CLUSTER_DNS_PREFIX=<YOUR_UNIQUE_DNS_PREFIX_TO_ACCESS_YOUR_AKS_CLUSTER>
az login
az acr login -n $AZ_CONTAINER_REGISTRY
部署容器映像
在此，你需要将 flightbookingsystemsample 容器映像部署到 Azure Kubernetes 群集。
在项目的根目录中 (Flight-Booking-System-JavaServlets_App/Project/Airlines)，创建一个名为 deployment.yml 的文件。 在 CLI 中运行以下命令：
vi deployment.yml
将以下内容添加到 deployment.yml 中，然后保存并退出：
注意
使用先前设置的 AZ_CONTAINER_REGISTRY 环境变量值进行更新，例如 javacontainerizationdemoacr。
apiVersion: apps/v1
kind: Deployment
metadata:
name: flightbookingsystemsample
spec:
replicas: 1
selector:
matchLabels:
app: flightbookingsystemsample
template:
metadata:
labels:
app: flightbookingsystemsample
spec:
containers:
- name: flightbookingsystemsample
image: <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest
resources:
requests:
cpu: "1"
memory: "1Gi"
limits:
cpu: "2"
memory: "2Gi"
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: flightbookingsystemsample
spec:
type: LoadBalancer
ports:
- port: 8080
targetPort: 8080
selector:
app: flightbookingsystemsample
注意
或者，你的项目的根目录中的 deployment_solution.yml 文件包含所需的内容；你可能会发现，重命名/更新该文件的内容会更容易。
在前面的 deployment.yml，你会注意到该文件包含一个部署和一项服务。 部署用于管理一组 Pod，服务用于允许网络访问这些 Pod。 你会注意到，Pod 已配置为从 Azure 容器注册表中拉取一个映像 <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest。 你还会注意到，该服务已配置为允许 HTTP Pod 流量传入端口 8080，这与使用 -p 端口参数在本地运行容器映像的方式类似。
现在，Azure Kubernetes 群集创建应已成功完成。
你需要将 Azure CLI 配置为通过 kubectl 命令访问 Azure Kubernetes 群集。 使用 az aks install-cli 命令在本地安装 kubectl。 在 CLI 中运行以下命令：
az aks install-cli
使用 az aks get-credentials 命令将 kubectl 配置为连接到 Kubernetes 群集。 在 CLI 中运行以下命令：
az aks get-credentials --resource-group $AZ_RESOURCE_GROUP --name $AZ_KUBERNETES_CLUSTER
你会看到类似于以下内容的输出：
Merged AZ_KUBERNETES_CLUSTER as current context in ~/.kube/config
现在指示 Azure Kubernetes 服务将 deployment.yml 更改应用到群集。 在 CLI 中运行以下命令：
kubectl apply -f deployment.yml
你会看到类似于以下内容的输出：
deployment.apps/flightbookingsystemsample created
service/flightbookingsystemsample created
现在可以使用 kubectl 来监视部署状态。 在 CLI 中运行以下命令：
kubectl get all
你会看到类似于以下内容的输出：
NAME READY STATUS RESTARTS AGE
pod/flightbookingsystemsample-75647c4c98-v4v4r 1/1 Running 2 13d
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.0.0.1 <none> 443/TCP 66d
service/flightbookingsystemsample LoadBalancer 10.0.34.128 20.81.13.151 8080:30265/TCP 66d
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/flightbookingsystemsample 1/1 1 1 66d
NAME DESIRED CURRENT READY AGE
replicaset.apps/flightbookingsystemsample-75647c4c98 1 1 1 66d
replicaset.apps/flightbookingsystemsample-7564c58f55 0 0 0 13d
如果 POD 状态为 Running，表示应用应可供访问。
此外，你还可以查看每个 Pod 中的应用日志。 在 CLI 中运行以下命令：
kubectl logs pod/flightbookingsystemsample-<POD_IDENTIFIER_FROM_YOUR_RUNNING_POD>
你会看到类似于以下内容的输出：
NOTE: Picked up JDK_JAVA_OPTIONS: --add-opens=java.base/java.lang=ALL-UNNAMED --add-opens=java.base/java.io=ALL-UNNAMED --add-opens=java.base/java.util=ALL-UNNAMED --add-opens=java.base/java.util.concurrent=ALL-UNNAMED --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
07-Oct-2021 18:31:14.073 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version name: Apache Tomcat/8.5.71
07-Oct-2021 18:31:14.164 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server built: Sep 9 2021 18:43:14 UTC
07-Oct-2021 18:31:14.164 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version number: 8.5.71.0
07-Oct-2021 18:31:14.165 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Name: Linux
07-Oct-2021 18:31:14.166 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Version: 5.4.0-1051-azure
07-Oct-2021 18:31:14.166 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Architecture: amd64
07-Oct-2021 18:31:14.166 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Java Home: /usr/local/openjdk-11
07-Oct-2021 18:31:14.167 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Version: 11.0.12+7
07-Oct-2021 18:31:14.167 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Vendor: Oracle Corporation
07-Oct-2021 18:31:14.167 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_BASE: /usr/local/tomcat
07-Oct-2021 18:31:14.168 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_HOME: /usr/local/tomcat
07-Oct-2021 18:31:14.261 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.lang=ALL-UNNAMED
07-Oct-2021 18:31:14.261 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.io=ALL-UNNAMED
07-Oct-2021 18:31:14.261 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util=ALL-UNNAMED
07-Oct-2021 18:31:14.262 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util.concurrent=ALL-UNNAMED
07-Oct-2021 18:31:14.262 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
07-Oct-2021 18:31:14.262 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.config.file=/usr/local/tomcat/conf/logging.properties
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djdk.tls.ephemeralDHKeySize=2048
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.protocol.handler.pkgs=org.apache.catalina.webresources
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dorg.apache.catalina.security.SecurityListener.UMASK=0027
07-Oct-2021 18:31:14.264 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dignore.endorsed.dirs=
07-Oct-2021 18:31:14.264 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.base=/usr/local/tomcat
07-Oct-2021 18:31:14.264 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.home=/usr/local/tomcat
07-Oct-2021 18:31:14.265 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.io.tmpdir=/usr/local/tomcat/temp
07-Oct-2021 18:31:14.265 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent Loaded Apache Tomcat Native library [1.2.31] using APR version [1.7.0].
07-Oct-2021 18:31:14.265 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent APR capabilities: IPv6 [true], sendfile [true], accept filters [false], random [true], UDS [{4}].
07-Oct-2021 18:31:14.266 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent APR/OpenSSL configuration: useAprConnector [false], useOpenSSL [true]
07-Oct-2021 18:31:14.361 INFO [main] org.apache.catalina.core.AprLifecycleListener.initializeSSL OpenSSL successfully initialized [OpenSSL 1.1.1k 25 Mar 2021]
07-Oct-2021 18:31:14.763 INFO [main] org.apache.coyote.AbstractProtocol.init Initializing ProtocolHandler ["http-nio-8080"]
07-Oct-2021 18:31:14.962 INFO [main] org.apache.tomcat.util.net.NioSelectorPool.getSharedSelector Using a shared selector for servlet write/read
07-Oct-2021 18:31:15.071 INFO [main] org.apache.catalina.startup.Catalina.load Initialization processed in 6497 ms
07-Oct-2021 18:31:15.771 INFO [main] org.apache.catalina.core.StandardService.startInternal Starting service [Catalina]
07-Oct-2021 18:31:15.772 INFO [main] org.apache.catalina.core.StandardEngine.startInternal Starting Servlet engine: [Apache Tomcat/8.5.71]
07-Oct-2021 18:31:16.261 INFO [localhost-startStop-1] org.apache.catalina.startup.HostConfig.deployWAR Deploying web app archive [/usr/local/tomcat/webapps/FlightBookingSystemSample.war]
07-Oct-2021 18:31:30.782 INFO [localhost-startStop-1] org.apache.jasper.servlet.TldScanner.scanJars At least one JAR was scanned for TLDs yet contained no TLDs. Enable debug logging for this logger for a complete list of JARs that were scanned but no TLDs were found in them. Skipping unneeded JARs during scanning can improve startup time and JSP compilation time.
WARNING: An illegal reflective access operation has occurred
WARNING: Illegal reflective access by com.sun.xml.ws.policy.privateutil.MethodUtil (file:/usr/local/tomcat/webapps/FlightBookingSystemSample/WEB-INF/lib/webservices-rt-2.3.1.jar) to method sun.reflect.misc.MethodUtil.invoke(java.lang.reflect.Method,java.lang.Object,java.lang.Object[])
WARNING: Please consider reporting this to the maintainers of com.sun.xml.ws.policy.privateutil.MethodUtil
WARNING: Use --illegal-access=warn to enable warnings of further illegal reflective access operations
WARNING: All illegal access operations will be denied in a future release
07-Oct-2021 18:31:53.370 INFO [localhost-startStop-1] com.sun.xml.ws.server.MonitorBase.createRoot Metro monitoring rootname successfully set to: com.sun.metro:pp=/,type=WSEndpoint,name=/FlightBookingSystemSample-PriceAndSeats-PriceAndSeatsPort
07-Oct-2021 18:31:54.864 INFO [localhost-startStop-1] com.sun.xml.ws.transport.http.servlet.WSServletDelegate.<init> WSSERVLET14: JAX-WS servlet initializing
07-Oct-2021 18:32:02.869 INFO [localhost-startStop-1] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: JAX-WS context listener initializing
07-Oct-2021 18:32:02.870 INFO [localhost-startStop-1] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: JAX-WS context listener initializing
07-Oct-2021 18:32:03.069 INFO [localhost-startStop-1] org.apache.catalina.startup.HostConfig.deployWAR Deployment of web app archive [/usr/local/tomcat/webapps/FlightBookingSystemSample.war] has finished in [46,808] ms
07-Oct-2021 18:32:03.165 INFO [main] org.apache.coyote.AbstractProtocol.start Starting ProtocolHandler ["http-nio-8080"]
07-Oct-2021 18:32:03.267 INFO [main] org.apache.catalina.startup.Catalina.start Server startup in 48195 ms
现在可以使用 kubectl get services flightbookingsystemsample 输出中的 EXTERNAL-IP 来访问 Azure Kubernetes 服务中正在运行的应用了。
注意
将下面的 IP 地址 (20.81.13.151) 替换为先前执行的命令中的 EXTERNAL-IP。
打开浏览器并访问航班预订系统示例登陆页面，网址为 http://20.81.13.151:8080/FlightBookingSystemSample

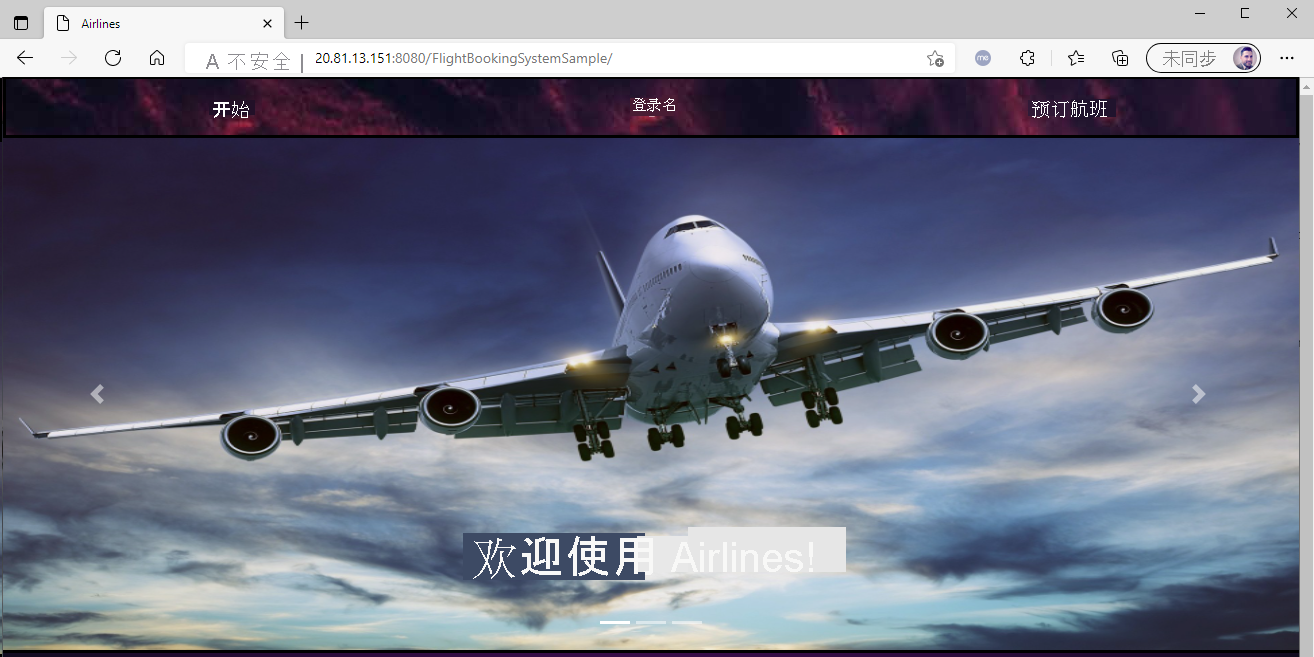

你将获得一个如下所示的页面：
可以选择使用 tomcat-users.xml 中的任何用户登录，例如 someuser@azure.com: password。
