教程：Microsoft Entra 单一登录 (SSO) 与 SmartDraw 的集成

本教程介绍如何将 SmartDraw 与 Microsoft Entra ID 相集成。 将 SmartDraw 与 Microsoft Entra ID 集成后，可以：

• 在 Microsoft Entra ID 中控制谁有权访问 SmartDraw。
• 让用户能够使用其 Microsoft Entra 帐户自动登录到 SmartDraw。
• 在中心位置管理帐户。

先决条件

若要开始操作，需备齐以下项目：

• 一个 Microsoft Entra 订阅。 如果没有订阅，可以获取一个免费帐户。
• 已启用 SmartDraw 单一登录 (SSO) 的订阅。

方案描述

在本教程中，你将在测试环境中配置并测试 Microsoft Entra SSO。

• SmartDraw 支持 SP 和 IDP 发起的 SSO。
• SmartDraw 支持“实时”用户预配。

从库中添加 SmartDraw

若要配置 SmartDraw 与 Microsoft Entra ID 的集成，需要从库中将 SmartDraw 添加到托管 SaaS 应用列表。

1. 至少以云应用程序管理员身份登录到 Microsoft Entra 管理中心。
2. 浏览至“标识”>“应用程序”>“企业应用程序”>“新建应用程序”。
3. 在“从库中添加”部分的搜索框中，键入 SmartDraw。
4. 在结果面板中选择“SmartDraw”，然后添加该应用。 在该应用添加到租户时等待几秒钟。

或者，也可以使用企业应用配置向导。 在此向导中，可以将应用程序添加到租户、将用户/组添加到应用、分配角色，以及逐步完成 SSO 配置。 详细了解 Microsoft 365 向导。

配置并测试 SmartDraw 的 Microsoft Entra SSO

使用名为 B.Simon 的测试用户配置并测试 SmartDraw 的 Microsoft Entra SSO。 若要使 SSO 正常工作，需要在 Microsoft Entra 用户与 SmartDraw 中的相关用户之间建立关联。

若要配置并测试 SmartDraw 的 Microsoft Entra SSO，请执行以下步骤：

1. 配置 Microsoft Entra SSO - 使用户能够使用此功能。
   1. 创建 Microsoft Entra 测试用户 - 使用 B.Simon 测试 Microsoft Entra 单一登录。
   2. 分配 Microsoft Entra 测试用户 - 使 B.Simon 能够使用 Microsoft Entra 单一登录。
2. 配置 SmartDraw SSO - 在应用程序端配置单一登录设置。
   1. 创建 SmartDraw 测试用户 - 在 SmartDraw 中创建 B.Simon 的对应用户，并将其链接到该用户的 Microsoft Entra 表示形式。
3. 测试 SSO - 验证配置是否正常工作。

配置 Microsoft Entra SSO

按照以下步骤启用 Microsoft Entra SSO。

1. 至少以云应用程序管理员身份登录到 Microsoft Entra 管理中心。

2. 浏览到“标识”>“应用程序”>“企业应用程序”>“SmartDraw”>“单一登录”。

3. 在“选择单一登录方法”页上选择“SAML” 。

4. 在“设置 SAML 单一登录”页面上，单击“基本 SAML 配置”旁边的铅笔图标以编辑设置 。



5. 在“基本 SAML 配置”部分中，用户不必执行任何步骤，因为该应用已经与 Azure 预先集成 。

6. 如果要在 SP 发起的模式下配置应用程序，请单击“设置其他 URL” ，并执行以下步骤：

   在“登录 URL” 文本框中，使用以下模式键入 URL：https://cloud.smartdraw.com/sso/saml/login/<DOMAIN>。

   注意

   登录 URL 值不是实际值。 需使用实际登录 URL 更新“登录 URL”值（本教程稍后将会介绍）。 还可参考“基本 SAML 配置”部分中显示的模式。

7. 单击“保存” 。

8. SmartDraw 应用程序需要特定格式的 SAML 断言，因此，需要在 SAML 令牌属性配置中添加自定义属性映射。 以下屏幕截图显示了默认属性的列表。



9. 除上述属性以外，SmartDraw 应用程序还要求在 SAML 响应中传回其他几个属性，如下所示。 这些属性也是预先填充的，但可以根据要求查看它们。

   名称	源属性
   FirstName	user.givenname
   LastName	user.surname
   电子邮件	user.mail
   组	user.groups

10. 在“使用 SAML 设置单一登录”页的“SAML 签名证书”部分中找到“联合元数据 XML”，选择“下载”以下载该证书并将其保存在计算机上 。



11. 在“设置 SmartDraw”部分，根据要求复制相应的 URL。



创建 Microsoft Entra 测试用户

在本部分，你将创建名为 B.Simon 的测试用户。

1. 至少以用户管理员身份登录到 Microsoft Entra 管理中心。
2. 浏览到“标识”>“用户”>“所有用户”。
3. 选择屏幕顶部的“新建用户”>“创建新用户”。
4. 在“用户”属性中执行以下步骤：
   1. 在“显示名称”字段中输入 B.Simon。
   2. 在“用户主体名称”字段中，输入 username@companydomain.extension。 例如 B.Simon@contoso.com。
   3. 选中“显示密码”复选框，然后记下“密码”框中显示的值。
   4. 选择“查看 + 创建”。
5. 选择“创建”。

分配 Microsoft Entra 测试用户

在本部分，你将通过授予 B.Simon 访问 SmartDraw 的权限，使其能够使用单一登录。

1. 至少以云应用程序管理员身份登录到 Microsoft Entra 管理中心。
2. 浏览到“标识”>“应用程序”>“企业应用程序”>“SmartDraw”。
3. 在应用的概述页中，找到“管理”部分，选择“用户和组” 。
4. 选择“添加用户”，然后在“添加分配”对话框中选择“用户和组”。
5. 在“用户和组”对话框中，从“用户”列表中选择“B.Simon”，然后单击屏幕底部的“选择”按钮。
6. 如果在 SAML 断言中需要任何角色值，请在“选择角色”对话框的列表中为用户选择合适的角色，然后单击屏幕底部的“选择”按钮。
7. 在“添加分配”对话框中，单击“分配”按钮。

配置 SmartDraw SSO

1. 在另一个 Web 浏览器窗口中，以管理员身份登录到 SmartDraw 公司站点

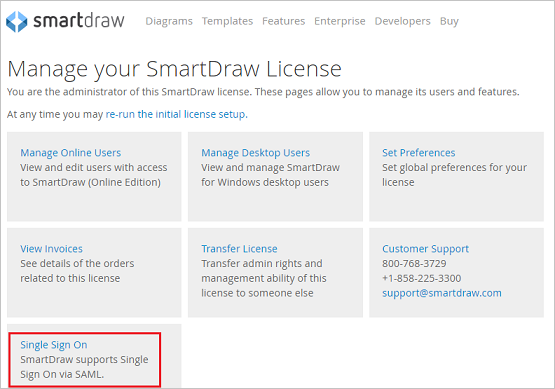

2. 单击“管理 SmartDraw 许可证”下的“单一登录”。

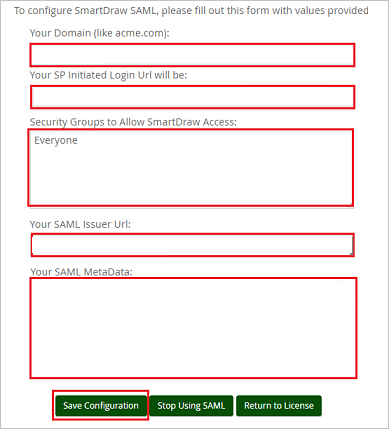

3. 在“配置”页上执行以下步骤：



   a. 在“域(类似于 acme.com)”文本框中键入你的域。

   b. 复制实例的“SP 发起的登录 URL”，并将其粘贴到 Azure 门户的“基本 SAML 配置”中的“登录 URL”文本框 。

   c. 在“允许访问 SmartDraw 的安全组”文本框中，键入“任何人”。

   d. 在“SAML 证书颁发者 URL”文本框中，粘贴之前复制的“Microsoft Entra 标识符”的值。

   e. 在记事本中，打开下载的元数据 XML 文件，复制其内容，然后将其粘贴到“SAML 元数据”框中。

   f. 单击“保存配置” 。

创建 SmartDraw 测试用户

本部分将在 SmartDraw 中创建一个名为 B.Simon 的用户。 SmartDraw 支持默认已启用的实时用户预配。 此部分不存在任何操作项。 如果 SmartDraw 中尚不存在用户，身份验证后会创建一个新用户。

测试 SSO

在本部分，你将使用以下选项测试 Microsoft Entra 单一登录配置。

SP 启动的：

• 单击“测试此应用程序”，这会重定向到 SmartDraw 登录 URL，可以从那里启动登录流。

• 直接转到 SmartDraw 登录 URL，并从那里启动登录流。

IDP 启动的：

• 单击“测试此应用程序”后，你应当会自动登录到为其设置了 SSO 的 SmartDraw。

还可以使用 Microsoft“我的应用”在任何模式下测试此应用程序。 在“我的应用”中单击 SmartDraw 磁贴时，如果是在 SP 模式下配置的，会重定向到应用程序登录页来启动登录流；如果是在 IDP 模式下配置的，则应会自动登录到为其设置了 SSO 的 SmartDraw。 有关“我的应用”的详细信息，请参阅“我的应用”简介。

后续步骤

配置 SmartDraw 后，就可以强制实施会话控制，从而实时保护组织的敏感数据免于外泄和渗透。 会话控制从条件访问扩展而来。 了解如何通过 Microsoft Defender for Cloud Apps 强制实施会话控制。
