使事务流入和流出工作流服务

项目
04/07/2023

工作流服务和客户端可以参与事务。对于将成为环境事务一部分的服务操作，将 Receive 活动放到 TransactedReceiveScope 活动内。由 Send 内的 SendReply 或 TransactedReceiveScope 活动所做的任何调用也将在环境事务中进行。工作流客户端应用程序可以通过使用 TransactionScope 活动来创建环境事务，并通过使用该环境事务来调用服务操作。本主题将指导您创建参与事务的工作流服务和工作流客户端。

警告

如果某个工作流服务实例在事务中加载且该工作流包含 Persist 活动，则该工作流实例会阻塞，直到事务超时。

重要

无论何时使用 TransactedReceiveScope，都建议将所有接收都置于工作流内的 TransactedReceiveScope 活动中。

重要

如果 TransactedReceiveScope 且消息按错误顺序到达，则在尝试提交第一个不按顺序的消息时，工作流会中止。必须确保工作流在空闲时始终处于一致的停止点。这会使您可以在工作流中止时，从以前的持久点重新启动工作流。

创建共享库

创建新的空 Visual Studio 解决方案。
添加一个名为 Common 的新类库项目。添加对下列程序集的引用：
- System.Activities.dll
- System.ServiceModel.dll
- System.ServiceModel.Activities.dll
- System.Transactions.dll

将一个名为 PrintTransactionInfo 的新类添加到 Common 项目。此类派生自 NativeActivity，并重载 Execute 方法。

using System;
using System;
using System.Activities;
using System.Transactions;

namespace Common
{
    public class PrintTransactionInfo : NativeActivity
    {
        protected override void Execute(NativeActivityContext context)
        {
            RuntimeTransactionHandle rth = context.Properties.Find(typeof(RuntimeTransactionHandle).FullName) as RuntimeTransactionHandle;

            if (rth == null)
            {
                Console.WriteLine("There is no ambient RuntimeTransactionHandle");
            }

            Transaction t = rth.GetCurrentTransaction(context);

            if (t == null)
            {
                Console.WriteLine("There is no ambient transaction");
            }
            else
            {
                Console.WriteLine("Transaction: {0} is {1}", t.TransactionInformation.DistributedIdentifier, t.TransactionInformation.Status);
            }
        }
    }

}

这是一个本机活动，用于显示有关环境事务的信息，它将在本主题中使用的服务工作流和客户端工作流中使用。生成该解决方案以使此活动在“工具箱”的“通用”部分中可用。

实现工作流服务

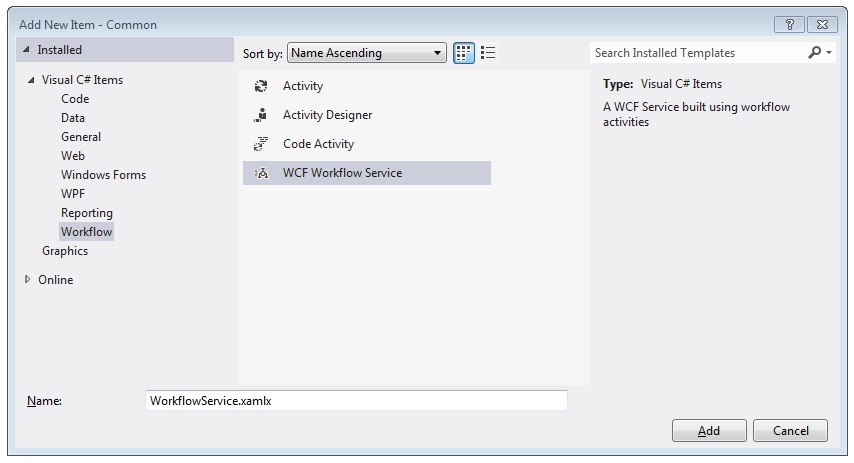

将一个名为 WorkflowService 的新 WCF 工作流服务添加到 Common 项目。为此，右击 Common 项目，依次选择“添加”、“新建项...”，然后在“已安装的模板”下选择“工作流”，再选择“WCF 工作流服务”。
删除默认的 ReceiveRequest 和 SendResponse 活动。
将 WriteLine 活动拖放到 Sequential Service 活动中。将文本属性设置为 "Workflow Service starting ..."，如下面的示例所示。

![将 WriteLine 活动添加到顺序服务活动(./media/flowing-transactions-into-and-out-of-workflow-services/add-writeline-sequential-service.jpg)

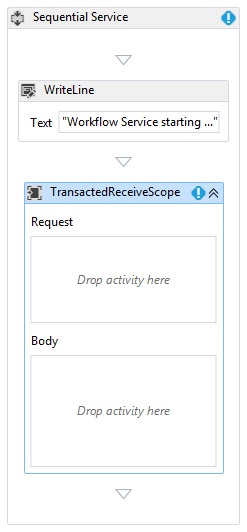

将 TransactedReceiveScope 拖放到 WriteLine 活动后面。 TransactedReceiveScope 活动可以在“工具箱”的“消息传递”部分中找到。 TransactedReceiveScope 活动由“请求”和“正文”两部分组成。 “请求”部分包含 Receive 活动。 “正文”部分包含收到消息后将在事务中执行的活动。

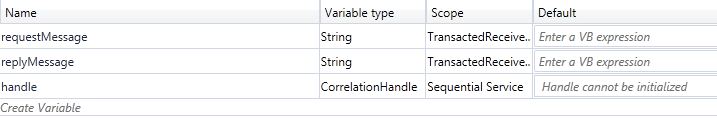

选择 TransactedReceiveScope 活动，然后单击“变量”按钮。添加以下变量。

注意

可以删除默认情况下在该处的数据变量。还可以使用现有句柄变量。

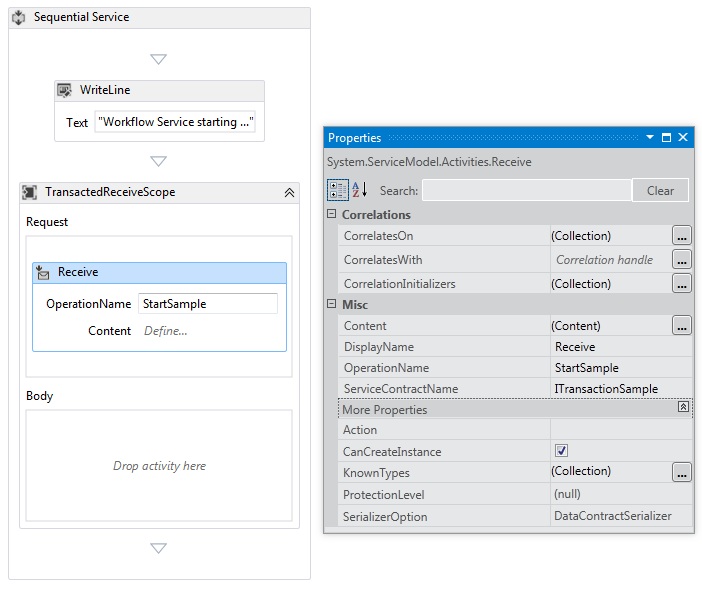

将 Receive 活动拖放到 TransactedReceiveScope 活动的“请求”部分内。设置以下属性：

属性值

CanCreateInstance True（选中复选框）

OperationName StartSample

ServiceContractName ITransactionSample

该工作流应如下所示：

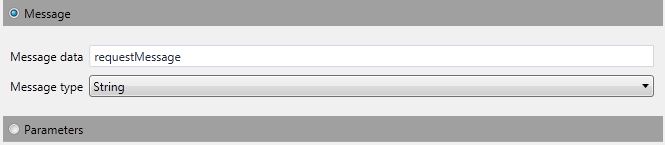

单击 Receive 活动中的“定义...”链接，然后进行以下设置：
将 Sequence 活动拖放到 TransactedReceiveScope 的“正文”部分内。在 Sequence 活动内，拖放两个 WriteLine 活动并设置 Text 属性，如下表所示。

活动值

第一个 WriteLine "Service: Receive Completed"

第二个 WriteLine "Service: Received = " + requestMessage

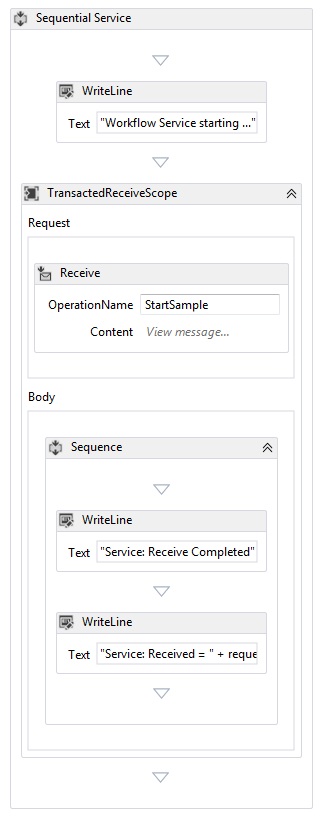

现在，该工作流应如下所示：

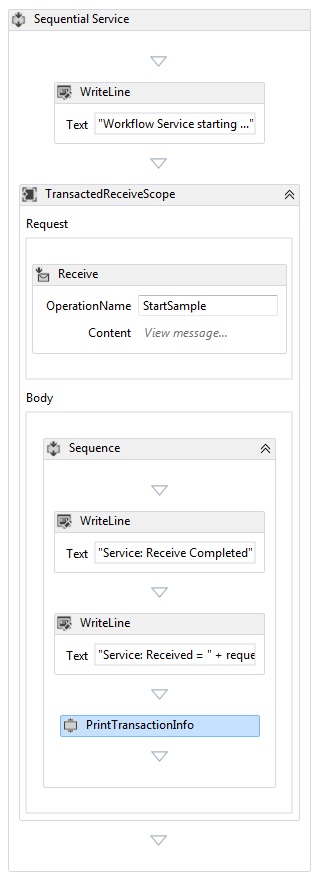

将第二个 WriteLine 活动后面的 PrintTransactionInfo 活动拖放到 TransactedReceiveScope 活动的“正文”中。
将 Assign 活动拖放到 PrintTransactionInfo 活动后面，然后根据下表设置其属性。

属性值

功能 replyMessage

值 "Service: Sending reply."
将 WriteLine 活动拖放到 Assign 活动后面，然后将它的 Text 属性设置为 "Service: Begin reply."

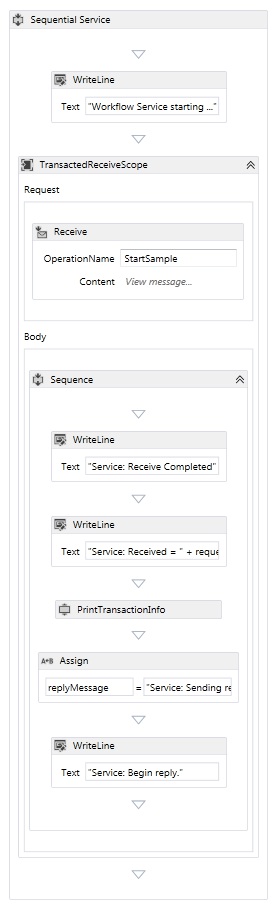

现在，该工作流应如下所示：

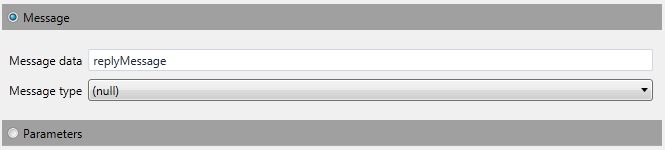

右击 Receive 活动并选择“创建 SendReply”，然后将其粘贴到最后一个 WriteLine 活动后面。单击 SendReplyToReceive 活动中的“定义...”链接，然后进行以下设置。
将 WriteLine 活动拖放到 SendReplyToReceive 活动后面，然后将它的 Text 属性设置为 "Service: Reply sent"。
将 WriteLine 活动拖放到工作流底部，然后将它的 Text 属性设置为 "Service: Workflow ends, press ENTER to exit."

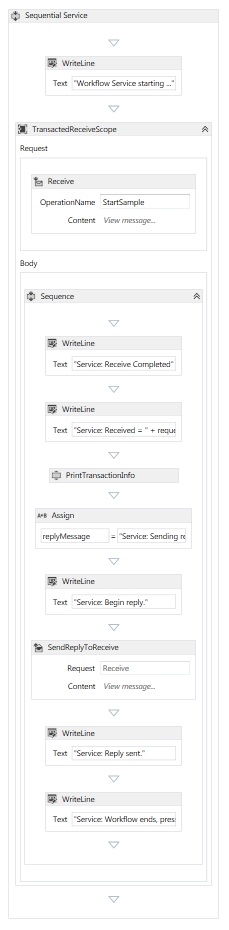

完成的服务工作流应如下所示：

属性	值
CanCreateInstance	True（选中复选框）
OperationName	StartSample
ServiceContractName	ITransactionSample

活动	值
第一个 WriteLine	"Service: Receive Completed"
第二个 WriteLine	"Service: Received = " + requestMessage

属性	值
功能	replyMessage
值	"Service: Sending reply."

实现工作流客户端

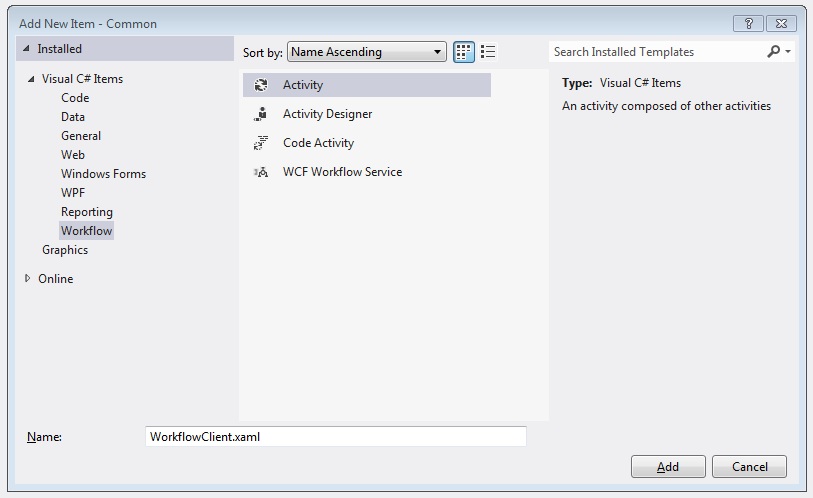

将一个名为 WorkflowClient 的新 WCF 工作流应用程序添加到 Common 项目。为此，右击 Common 项目，依次选择“添加”、“新建项...”，然后在“已安装的模板”下选择“工作流”，再选择“活动”。
将 Sequence 活动拖放到设计图面上。
在 Sequence 活动内拖放一个 WriteLine 活动，然后将它的 Text 属性设置为 "Client: Workflow starting"。现在，该工作流应如下所示：

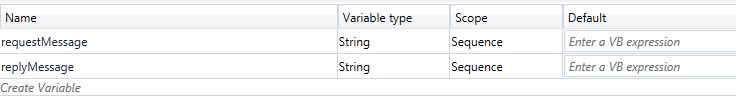

将 TransactionScope 活动拖放到 WriteLine 活动后面。选择 TransactionScope 活动，单击“变量”按钮，然后添加以下变量。
将 Sequence 活动拖放到 TransactionScope 活动的正文内。
在 PrintTransactionInfo 内拖放 Sequence 活动

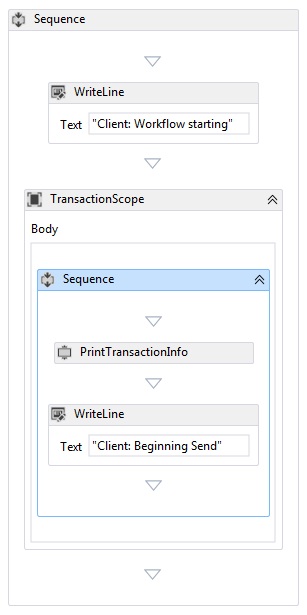

将 WriteLine 活动拖放到 PrintTransactionInfo 活动后面，然后将它的 Text 属性设置为 “Client: Beginning Send”。现在，该工作流应如下所示：

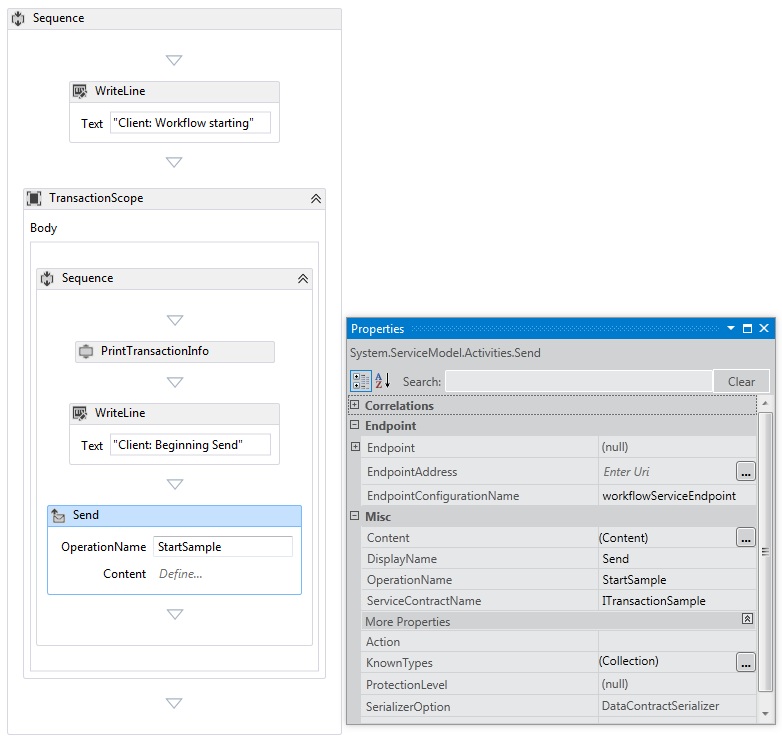

将 Send 活动拖放到 Assign 活动后面，并设置以下属性：

属性值

EndpointConfigurationName workflowServiceEndpoint

OperationName StartSample

ServiceContractName ITransactionSample

现在，该工作流应如下所示：

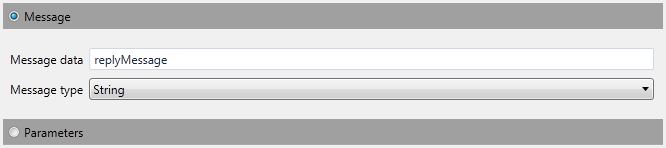

单击“定义...”链接，然后进行以下设置：
右击 Send 活动，然后选择“创建 ReceiveReply”。 ReceiveReply 活动将自动放在 Send 活动后面。

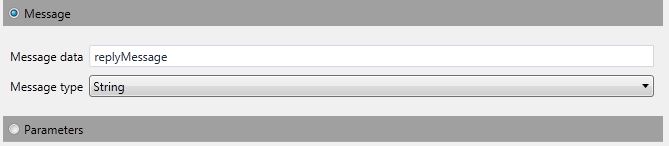

单击 ReceiveReplyForSend 活动上的“定义...”链接，然后进行以下设置：
将 WriteLine 活动拖放到 Send 和 ReceiveReply 活动之间，然后将它的 Text 属性设置为 "Client: Send complete."
将 WriteLine 活动拖放到 ReceiveReply 活动后面，然后将它的 Text 属性设置为 "Client side: Reply received = " + replyMessage
将 PrintTransactionInfo 活动拖放到 WriteLine 活动后面。

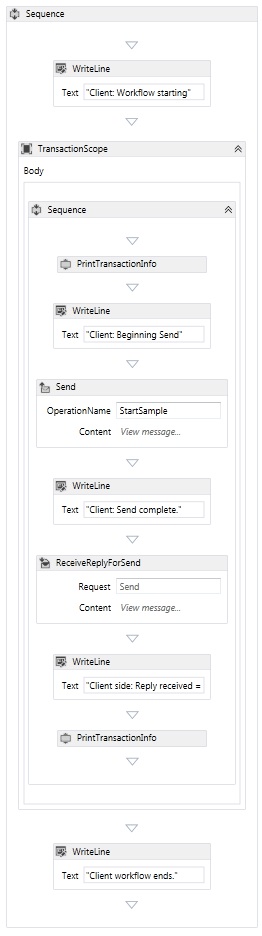

将 WriteLine 活动拖放到工作流末尾，然后将它的 Text 属性设置为 "Client workflow ends"。完成的客户端工作流应如下图所示。
生成解决方案。

属性	值
EndpointConfigurationName	workflowServiceEndpoint
OperationName	StartSample
ServiceContractName	ITransactionSample

创建服务应用程序

将一个名为 Service 的新控制台应用程序项目添加到该解决方案。添加对下列程序集的引用：
1. System.Activities.dll
2. System.ServiceModel.dll
3. System.ServiceModel.Activities.dll

打开生成的 Program.cs 文件并添加以下代码：

      static void Main()
      {
          Console.WriteLine("Building the server.");
          using (WorkflowServiceHost host = new WorkflowServiceHost(new DeclarativeServiceWorkflow(), new Uri("net.tcp://localhost:8000/TransactedReceiveService/Declarative")))
          {
              //Start the server
              host.Open();
              Console.WriteLine("Service started.");

              Console.WriteLine();
              Console.ReadLine();
              //Shutdown
              host.Close();
          };
      }

将以下 app.config 文件添加到项目。

<?xml version="1.0" encoding="utf-8" ?>
<!-- Copyright © Microsoft Corporation.  All rights reserved. -->
<configuration>
    <system.serviceModel>
        <bindings>
            <netTcpBinding>
                <binding transactionFlow="true" />
            </netTcpBinding>
        </bindings>
    </system.serviceModel>
</configuration>

创建客户端应用程序

将一个名为 Client 的新控制台应用程序项目添加到该解决方案。添加对 System.Activities.dll 的引用。

打开 program.cs 文件并添加以下代码。

class Program
{

    private static AutoResetEvent syncEvent = new AutoResetEvent(false);

    static void Main(string[] args)
    {
        //Build client
        Console.WriteLine("Building the client.");
        WorkflowApplication client = new WorkflowApplication(new DeclarativeClientWorkflow());
        client.Completed = Program.Completed;
        client.Aborted = Program.Aborted;
        client.OnUnhandledException = Program.OnUnhandledException;
        //Wait for service to start
        Console.WriteLine("Press ENTER once service is started.");
        Console.ReadLine();

        //Start the client
        Console.WriteLine("Starting the client.");
        client.Run();
        syncEvent.WaitOne();

        //Sample complete
        Console.WriteLine();
        Console.WriteLine("Client complete. Press ENTER to exit.");
        Console.ReadLine();
    }

    private static void Completed(WorkflowApplicationCompletedEventArgs e)
    {
        Program.syncEvent.Set();
    }

    private static void Aborted(WorkflowApplicationAbortedEventArgs e)
    {
        Console.WriteLine("Client Aborted: {0}", e.Reason);
        Program.syncEvent.Set();
    }

    private static UnhandledExceptionAction OnUnhandledException(WorkflowApplicationUnhandledExceptionEventArgs e)
    {
        Console.WriteLine("Client had an unhandled exception: {0}", e.UnhandledException);
        return UnhandledExceptionAction.Cancel;
    }
}
