创建长时间运行的工作流服务
本文介绍如何创建长时间运行的工作流服务,此类服务可以长时间运行。 在某一时刻,工作流可能会转入空闲状态,等待附加信息。 当这种情况发生时,工作流将保存到 SQL 数据库并从内存中删除。 当附加信息变得可用时,工作流实例将重新加载回内存,继续执行。
在此方案中,你将实施一个简化的订单系统。 客户端向工作流服务发送初始消息以启动订单。 此服务将订单 ID 返回给客户端。 此时,工作流服务要等待来自客户端的另一条消息,它转入空闲状态并保存到 SQL Server 数据库。 当客户端发送下一条消息订购项目时,工作流服务将重新加载回内存,完成处理此订单。
在代码示例中,它将返回一个字符串,指示项目已添加到订单中。 代码示例并不是技术的现实应用,而是作为一个简单的示例来说明长时间运行的工作流服务。
先决条件
您必须安装了下列软件才能使用本演练:
- Microsoft SQL Server 2008
- Visual Studio 2012
- Microsoft .NET Framework 4.6.1
你还必须熟悉 WCF 和 Visual Studio 2012,并了解如何创建项目/解决方案。
设置 SQL 数据库
为了使工作流服务实例能够持久化,您必须安装 Microsoft SQL Server,并配置一个数据库来存储持久化工作流实例。 单击“开始”按钮并依次选择“所有程序”、“Microsoft SQL Server 2008”和“SQL Server Management Studio”,以运行 Microsoft SQL Management Studio。
单击“连接”按钮登录到 SQL Server 实例
在树视图中右键单击“数据库”并选择“新建数据库”,以创建名为
SQLPersistenceStore
的新数据库。在 SQLPersistenceStore 数据库上运行位于 C:\Windows\Microsoft.NET\Framework\v4.0\SQL\en 目录中的 SqlWorkflowInstanceStoreSchema.sql 脚本文件,以设置所需的数据库架构。
在 SQLPersistenceStore 数据库上运行位于 C:\Windows\Microsoft.NET\Framework\v4.0\SQL\en 目录中的 SqlWorkflowInstanceStoreLogic.sql 脚本文件,以设置所需的数据库逻辑。
创建 Web 承载的工作流服务
创建一个空的 Visual Studio 2012 解决方案并将其命名为
OrderProcessing
。向该解决方案添加一个名为
OrderService
的新 WCF 工作流服务应用程序项目。在项目属性对话框中,选择“Web”选项卡。

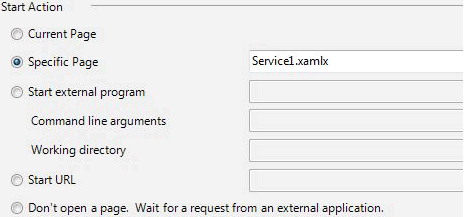

在“启动操作”下,选择“特定页”并指定
Service1.xamlx

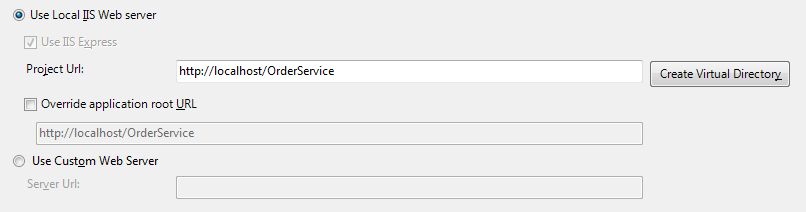

。在“服务器”下,选择“使用本地 IIS Web 服务器”。
警告
必须以管理员模式运行 Visual Studio 2012 才能完成此项设置。
这两个步骤将工作流服务项目配置为由 IIS 承载。
如果
Service1.xamlx
尚未打开,请将它打开,并删除现有的“ReceiveRequest”和“SendResponse”活动。选择“顺序服务”活动,单击“变量”链接,然后添加下图中显示的变量。 通过执行此操作,会添加一些稍后将在工作流服务中使用的变量。
注意
如果 CorrelationHandle 不在“变量类型”下拉列表中,请在该下拉列表中选择“浏览类型”。 在“类型名称”框中键入“CorrelationHandle”,从列表框中选择“CorrelationHandle”,然后单击“确定”。
将“ReceiveAndSendReply”活动模板拖放到“顺序服务”活动中。 这组活动将接收来自客户端的消息,并发送回复。

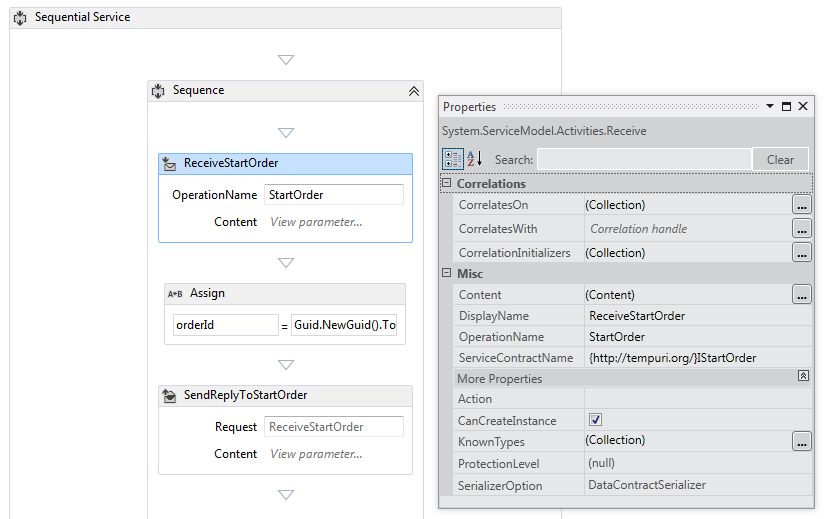

选择“Receive”活动,并设置下图中突出显示的属性。
DisplayName 属性设置在设计器中显示的 Receive 活动的名称。 ServiceContractName 和 OperationName 属性指定 Receive 活动实现的服务协定和操作的名称。 有关如何在工作流服务中使用协定的详细信息,请参阅在工作流中使用协定。

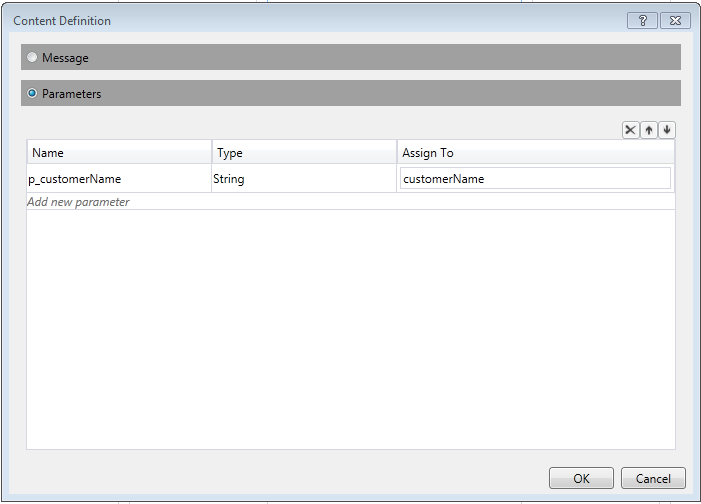

单击“ReceiveStartOrder”活动中的“定义”链接,并设置下图中显示的属性。 请注意,“参数”单选按钮处于选中状态,名为
p_customerName
的参数已绑定到customerName

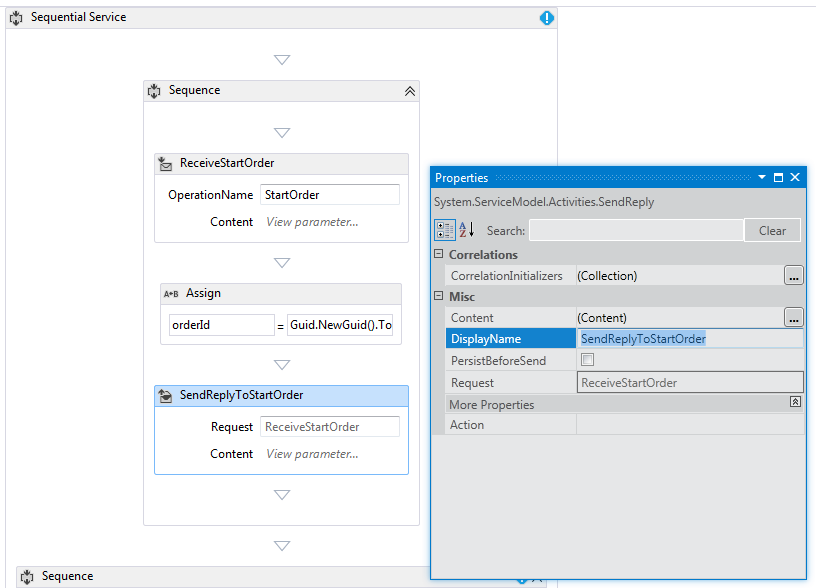

变量。 这会将“Receive”活动配置为接收某些数据,并将这些数据绑定到局部变量。选择“SendReplyToReceive”活动,并设置下图中突出显示的属性。

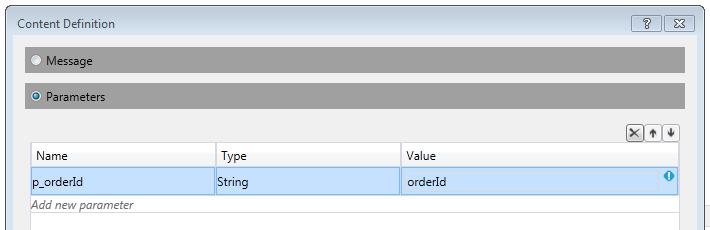

单击“SendReplyToStartOrder”活动中的“定义”链接,并设置下图中显示的属性。 请注意,“参数”单选按钮处于选中状态;名为
p_orderId
的参数已绑定到orderId

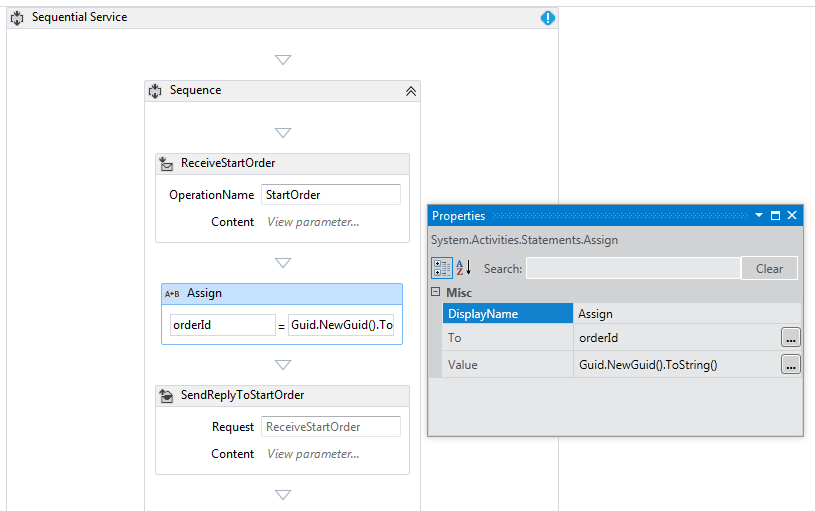

变量。 此设置指定 SendReplyToStartOrder 活动将类型字符串的值返回给调用方。将“Assign”活动拖放到“Receive”与“SendReply”活动之间,并设置下图中显示的属性:
这将创建一个新的订单 ID,并将该值放在 orderId 变量中。

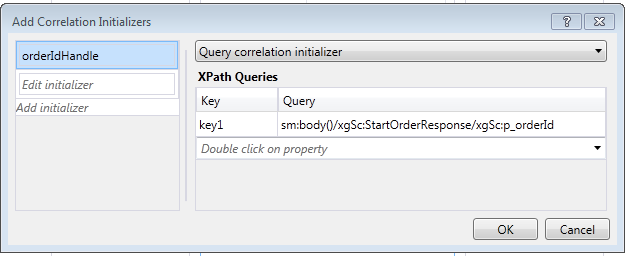

选择“ReplyToStartOrder”活动。 在属性窗口中,单击“CorrelationInitializers”对应的省略号按钮。 选择“添加初始值设定项”链接,在“初始值设定项”文本框中输入
orderIdHandle
,为“相关性类型”选择“查询相关性初始值设定项”,并在“XPATH 查询”下拉框中选择“p_orderId”。 这些设置如下图所示。 单击“确定”。 这将初始化客户端与此工作流服务实例之间的相关性。 当接收到包含此订单 ID 的消息时,将该消息路由至此工作流服务实例。
将另一个“ReceiveAndSendReply”活动拖放到工作流的结尾(在包含第一个“Receive”和“SendReply”活动的“序列”外部)。 这将接收客户端发送的第二条消息,并对它做出响应。

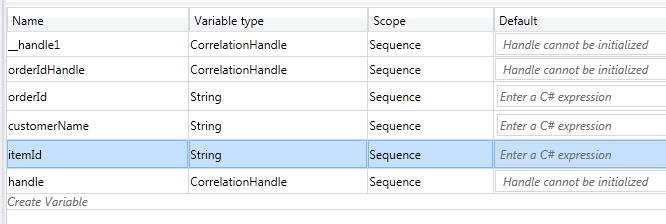

选择包含新添加的“Receive”和“SendReply”活动的“序列”,然后单击“变量”按钮。 添加下图中突出显示的变量:
此外,在
Sequence
范围内添加“字符串”类型的orderResult

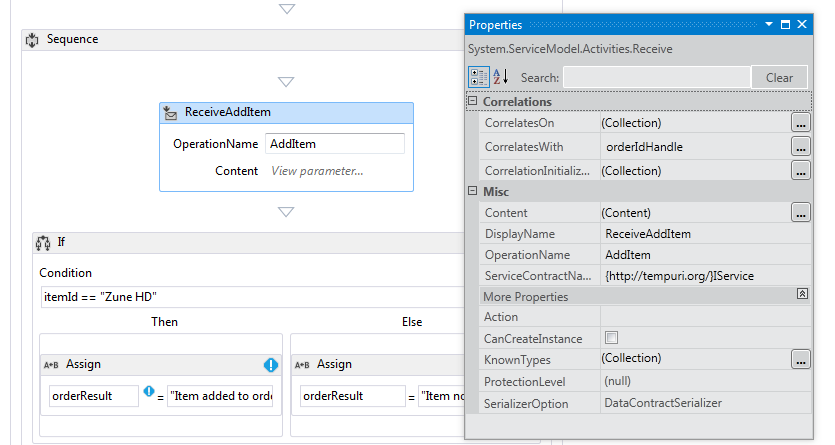

。选择“Receive”活动,并设置下图中显示的属性:
注意
请不要忘记使用
../IAddItem

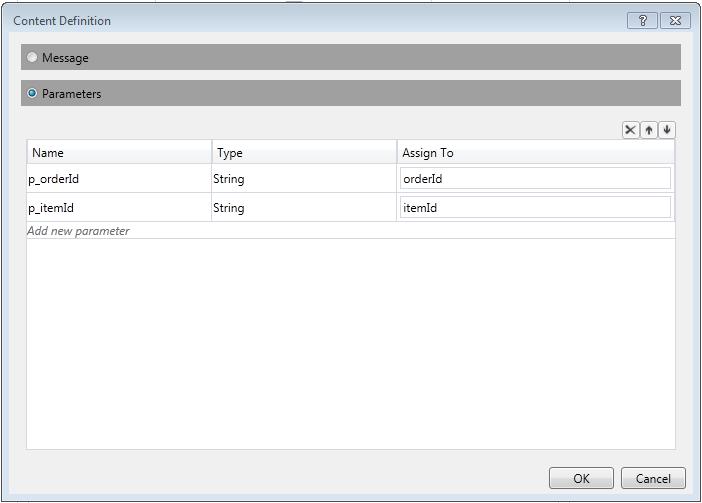

更改“ServiceContractName”字段。单击“ReceiveAddItem”活动中的“定义”链接,并添加下图中显示的参数:将 receive 活动配置为接受两个参数,即订单 ID 和订购项目的 ID。

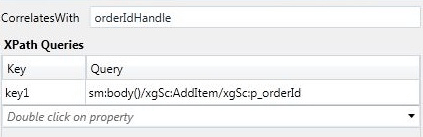

单击“CorrelateOn”省略号按钮并输入
orderIdHandle
。 在“XPath 查询”下,单击下拉箭头并选择p_orderId
。 这将对第二个接收活动配置相关性。 有关相关性的详细信息,请参阅相关性。将“If”活动拖放至紧靠“ReceiveAddItem”活动之后的位置。 此活动的行为与 if 语句类似。
将“Condition”属性设置为
itemId=="Zune HD" (itemId="Zune HD" for Visual Basic)
将一个“Assign”活动拖放到“Then”部分,将另一个拖放到“Else”部分,并设置“Assign”活动的属性,如下图所示。
如果条件为
true
,则执行“Then”部分。 如果条件为false

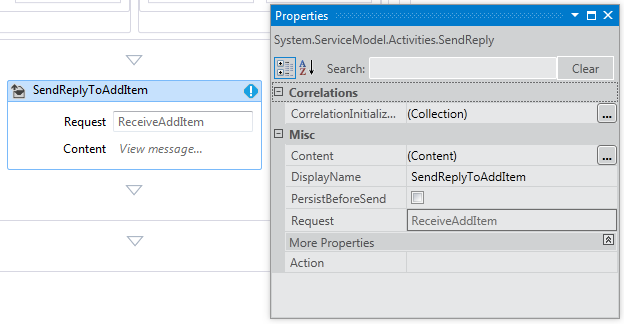

,则执行“Else”部分。选择“SendReplyToReceive”活动,并设置下图中显示的“DisplayName”属性。

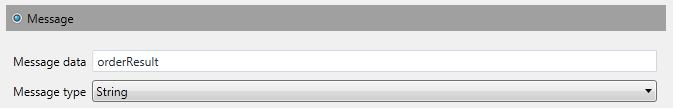

单击“SetReplyToAddItem”活动中的“定义”链接并进行配置,如下图所示。 这会将“SendReplyToAddItem”活动配置为在
orderResult
变量中返回值。
打开 web.config 文件,在 <behavior> 部分添加以下元素以启用工作流持久性。 (确保完成连接字符串。)
<sqlWorkflowInstanceStore connectionString="...;Asynchronous Processing=True" instanceEncodingOption="None" instanceCompletionAction="DeleteAll" instanceLockedExceptionAction="BasicRetry" hostLockRenewalPeriod="00:00:30" runnableInstancesDetectionPeriod="00:00:02" /> <workflowIdle timeToUnload="0"/>
生成解决方案。
创建客户端应用程序以调用工作流服务
将一个名为
OrderClient
的新控制台应用程序项目添加到解决方案中。向
OrderClient
项目中添加对以下程序集的引用:System.ServiceModel.dll
System.ServiceModel.Activities.dll
添加对工作流服务的服务引用,并将
OrderService
指定为命名空间。在客户端项目的
Main()
方法中,添加以下代码:static void Main(string[] args) { // Send initial message to start the workflow service Console.WriteLine("Sending start message"); StartOrderClient startProxy = new StartOrderClient(); string orderId = startProxy.StartOrder("Kim Abercrombie"); // The workflow service is now waiting for the second message to be sent Console.WriteLine("Workflow service is idle..."); Console.WriteLine("Press [ENTER] to send an add item message to reactivate the workflow service..."); Console.ReadLine(); // Send the second message Console.WriteLine("Sending add item message"); AddItemClient addProxy = new AddItemClient(); AddItem item = new AddItem(); item.p_itemId = "Zune HD"; item.p_orderId = orderId; string orderResult = addProxy.AddItem(item); Console.WriteLine("Service returned: " + orderResult); }
生成解决方案,并运行
OrderClient
应用程序。 客户端将显示以下文本:Sending start messageWorkflow service is idle...Press [ENTER] to send an add item message to reactivate the workflow service...
若要验证工作流服务是否已持久化,请转到“开始”菜单,并依次选择“所有程序”、“Microsoft SQL Server 2008”、“SQL Server Management Studio”来启动 SQL Server Management Studio。
- 在左侧窗格中,依次展开“数据库”、“SQLPersistenceStore”、“视图”,右键单击“System.Activities.DurableInstancing.Instances”并选择“选择前 1000 行”。 在“结果”窗格中,确认至少列出了一个实例。 如果运行时出现异常,则可能存在先前运行的其他实例。 可通过以下方式删除现有行:右键单击“System.Activities.DurableInstancing.Instances”,选择“编辑前 200 行”,按“执行”按钮,选择结果窗格中的所有行,然后选择“删除”。 若要验证数据库中显示的实例是否为应用程序创建的实例,请在运行客户端之前验证实例视图是否为空。 客户端开始运行后,重新运行查询(选择前 1000 行),并确认已添加新实例。
按 Enter 将添加项目消息发送至工作流服务。 客户端将显示以下文本:
Sending add item messageService returned: Item added to orderPress any key to continue . . .
