使用 BizTalk Server 在 SAP 中调用 tRFC

项目
10/14/2023

事务性远程函数调用 (tRFC) 保证在 SAP 系统上一次且仅一次执行 RFC。可以调用 SAP 适配器显示为 tRFC 的任何 RFC。调用 tRFC 类似于调用 RFC (请参阅使用 BizTalk Server) 调用 SAP 中的 RFC，但存在以下差异：

SAP 适配器在与 RFC) RFC (RFC 不同的节点 (TRFC) 下显示 tFC 。
tRFC 操作包括一个 GUID 参数，该参数由 SAP 适配器映射到 tRFC 的 SAP 事务 ID。
调用 tRFC 后，必须调用 RfcConfirmTransID 操作，以确认 sap 系统上) tRFC 提交 (。此操作直接显示在“使用适配器服务加载项”中的 TRFC 节点下。

有关 SAP 适配器如何支持调用 tRFC 的详细信息，请参阅对 SAP 中的 tRFC 的操作。有关用于调用 tRFC 的 SOAP 消息结构的详细信息，请参阅 tRFC 操作的消息架构。

如何使用 BizTalk Server 在 SAP 系统中调用 tRFC？

使用 BizTalk Server 在 SAP 系统上执行操作涉及构建基块以创建 SAP 应用程序中所述的过程任务。若要在 SAP 系统中调用 tRFC，这些任务包括：

创建 BizTalk 项目并为要在 SAP 系统中调用的 tRFC 生成架构。还必须为 RfcConfirmTransID 操作生成架构，才能在 SAP 系统中提交 TID。
在 BizTalk 项目中创建消息，以便从 SAP 系统发送和接收消息。
创建业务流程以调用 SAP 系统中的 tRFC，然后提交在 SAP 系统中创建的 TID，以响应 SAP 适配器的 tRFC 调用。
生成和部署 BizTalk 项目。
通过创建物理发送和接收端口来配置 BizTalk 应用程序。
启动 BizTalk 应用程序。

本主题提供有关执行这些任务的说明。

基于本主题的示例

BizTalk 适配器包还提供了基于本主题的示例 tRFCClient。有关详细信息，请参阅 SAP 适配器的示例。

生成架构

在本主题中，为了演示如何使用 SAP 适配器调用 tRFC，我们将为以下项生成架构：

BAPI_SALESORDER_CREATEFROMDAT2 tRFC。
RfcConfirmTransID 操作。必须使用此操作提交在 SAP 系统中创建的 TID。 SAP 系统收到此调用后，它会从系统中删除 TID。

有关如何生成架构的详细信息，请参阅浏览、搜索和获取 SAP 中 tRFC 操作的元数据。

定义消息和消息类型

前面生成的架构描述了业务流程中的消息所需的“类型”。消息通常是一个变量，其类型由相应的架构定义。必须将生成的架构链接到 BizTalk 项目的业务流程视图中的消息。

对于本主题，必须创建四条消息：一个请求-响应消息集用于调用 tRFC，另一个请求-响应消息集用于调用 RfcConfirmTransID 操作。

执行以下步骤来创建消息并将其链接到架构。

创建消息并链接到架构

打开业务流程视图 BizTalk 项目（如果尚未打开）。单击“ 视图”，指向“ 其他窗口”，然后单击“ 业务流程视图”。
在 业务流程视图中，右键单击“ 消息”，然后单击“ 新建消息”。
右键单击新创建的消息，然后选择“ 属性窗口”。

在Message_1的“属性”窗格中，执行以下操作。

使用此选项	要执行此操作
标识符	键入 “请求”。
消息类型	从下拉列表中，展开“ 架构”，然后选择消息类型。例如，选择 tRFC_Client.SAPBindingSchema1.BAPI_SALESORDER_CREATEFROMDAT2，其中 tRFC_Client 是 BizTalk 项目的名称。 SAPBindingSchema1 是为 BAPI_SALESORDER_CREATEFROMDAT2 生成的架构。

重复上一步，再创建三条消息。在新消息的“ 属性 ”窗格中，执行以下操作。

将“标识符”设置为	将“消息类型”设置为
响应	tRFC_Client.SAPBindingSchema1.BAPI_SALESORDER_CREATEFROMDAT2Response
TIDRequest	tRFC_Client.SAPBindingSchema3.RfcConfirmTransID
TIDResponse	tRFC_Client.SAPBindingSchema3.RfcConfirmTransIDResponse

设置业务流程

必须创建 BizTalk 业务流程才能使用 BizTalk Server 在 SAP 系统中调用 tRFC。在此业务流程中，你将在定义的接收位置删除请求消息。业务流程使用此消息并将其传递给 SAP 系统。响应从 SAP 接收，并保存在另一个位置。响应消息包含 GUID。业务流程包含一个 构造消息 形状，用于从响应中提取 GUID 并构造符合 RfcConfirmTransID 操作架构的消息。调用 RfcConfirmTransID 操作的消息发送到 SAP 系统，该消息将 GUID 作为参数 _ 在 SAP 系统中调用 TFC 的典型业务流程，后跟 RfcConfirmTransID 操作将包含：

发送和接收形状，用于将消息发送到 SAP 系统并接收响应。
构造消息形状，并在该消息分配形状中为 RfcConfirmTransID 操作构造消息。
单向接收端口，用于接收要发送到 SAP 系统以调用 tRFC 的请求消息。
用于发送消息以调用 tRFC 和接收响应的双向发送端口。
用于发送消息以调用 RfcConfirmTransID 操作和接收响应的双向发送端口。
两个单向发送端口，用于将响应从 SAP 系统发送到文件夹。

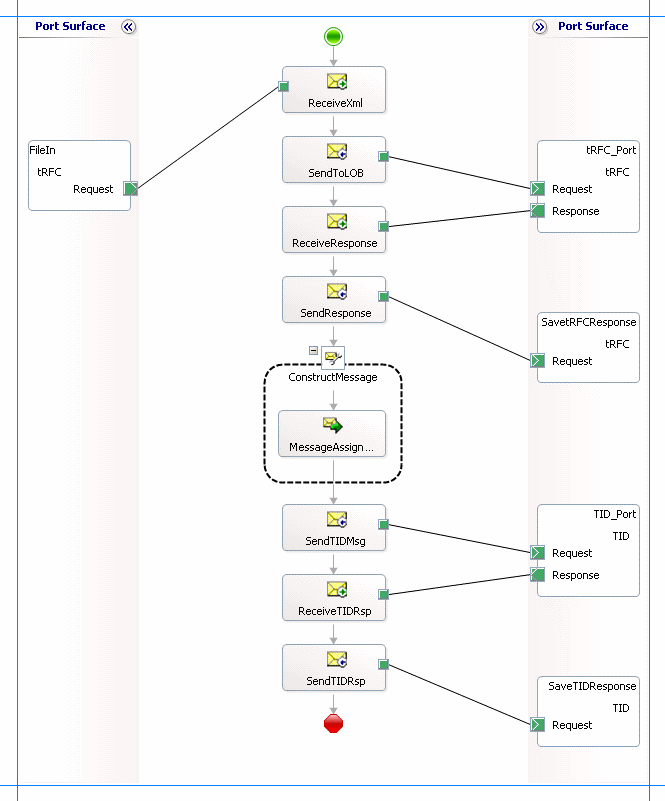

示例业务流程类似于以下内容：

添加消息形状

为每个消息形状指定以下属性。 Shape 列中列出的名称是上述业务流程中显示的消息形状的名称。

形状	形状类型	属性
ReceiveXml	接收	- 将 Name 设置为 ReceiveXml - 将 “激活” 设置为 “True”
SendToLOB	发送	- 将 “名称 ”设置为 SendToLOB
ReceiveResponse	接收	- 将 Name 设置为 ReceiveResponse - 将 “激活” 设置为 “False”
SendResponse	发送	- 将 Name 设置为 SendResponse
SendTIDMsg	发送	- 将 “名称” 设置为 SendTIDMsg
ReceiveTIDRsp	接收	- 将 Name 设置为 ReceiveTIDRsp - 将 “激活” 设置为 “False”
SendTIDRsp	发送	- 将 “名称 ”设置为 SendTIDRsp

添加构造消息形状

SAP 系统对 tRFC 调用的响应包含 GUID。若要提交 tRFC 调用，必须将相同的 GUID 传递给 RfcConfirmTransID 操作。为此，必须在业务流程中包含“构造消息”形状，并在该消息分配形状中。在这里，构造消息形状的用途是：

从 SAP 系统接收的响应中提取 GUID，以便进行 tRFC 调用。
构造符合 RfcConfirmTransID 操作的消息架构的消息。

对于“构造消息”形状，必须将 Message Constructed 属性设置为 TIDRequest。

必须将以下代码摘录添加到“消息分配”形状：

XmlDoc = new System.Xml.XmlDocument();
XmlDoc.LoadXml("<RfcConfirmTransID xmlns='http://Microsoft.LobServices.Sap/2007/03/RfcApi/'><TransactionalRfcOperationIdentifier /></RfcConfirmTransID>");
TIDRequest = XmlDoc;
TIDRequest.TransactionalRfcOperationIdentifier = xpath(Response,"string(/*[local-name()='BAPI_SALESORDER_CREATEFROMDAT2Response']/*[local-name()='TransactionalRfcOperationIdentifier']/text())");

若要使用上述代码摘录，必须具有：

在 BizTalk 项目中创建了一个变量 XmlDoc，并将其类型设置为 System.Xml。XmlDocument。有关创建变量的详细信息，请参阅在业务流程中使用变量。
在 RfcConfirmTransID 操作的架构中升级了 TransactionalRfcOperationIdentifier 属性。有关提升属性的详细信息，请参阅提升属性。

添加端口

请确保为每个逻辑端口指定以下属性。 “端口”列中列出的名称是业务流程中显示的端口名称。

端口	属性
FileIn	- 将标识符设置为 FileIn - 将 Type 设置为 FileInPortType - 将通信模式设置为单向 - 将通信方向设置为接收
tRFC_Port	- 将标识符设置为 tRFC_Port - 将 “类型 ”设置为 “tRFC_PortType - 将通信模式设置为请求-响应 - 将 “通信方向 ”设置为 “发送-接收”
SavetRFCResponse	- 将标识符设置为 SavetRFCResponse - 将 Type 设置为 SavetRFCResponsePortType - 将通信模式设置为单向 - 将“通信方向”设置为“发送”
TID_Port	- 将标识符设置为 TID_Port - 将 Type 设置为 TIDPortType - 将通信模式设置为请求-响应 - 将 “通信方向 ”设置为 “发送-接收”
SaveTIDResponse	- 将标识符设置为 SaveTIDResponse - 将 Type 设置为 SaveTIDResponsePortType - 将通信模式设置为单向 - 将“通信方向”设置为“发送”

指定操作形状的消息并连接到端口

下表指定要设置的属性及其值，以指定操作形状的消息并将其链接到端口。 Shape 列中列出的名称是上一业务流程中显示的消息形状的名称。

形状	属性
ReceiveXml	- 将消息设置为请求 - 将操作设置为 FileIn.tRFC.Request
SendToLOB	- 将消息设置为请求 - 将操作设置为 tRFC_Port.tRFC.Request
ReceiveResponse	- 将消息设置为响应 - 将操作设置为 tRFC_Port.tRFC.Response
SendResponse	- 将消息设置为响应 - 将操作设置为 SavetRFCResponse.tRFC.Request
SendTIDMsg	- 将 Message 设置为 TIDRequest - 将操作设置为 TID_Port.TID.Request
ReceiveTIDRsp	- 将 Message 设置为 TIDResponse - 将操作设置为 TID_Port.TID.Response
SendTIDRsp	- 将 Message 设置为 TIDResponse - 将操作设置为 SaveTIDResponse.TID.Request

指定这些属性后，消息形状和端口将连接，并且业务流程完成。

现在必须生成 BizTalk 解决方案，然后将其部署到BizTalk Server。有关详细信息，请参阅生成和运行业务流程。

配置 BizTalk 应用程序

部署 BizTalk 项目后，前面创建的业务流程将列在 BizTalk Server 管理控制台的“业务流程”窗格下。必须使用 BizTalk Server 管理控制台来配置应用程序。有关配置应用程序的详细信息，请参阅如何配置应用程序。

配置应用程序涉及：

为应用程序选择主机。
将业务流程中创建的端口映射到 BizTalk Server 管理控制台中的物理端口。对于此业务流程，必须：
- 定义硬盘上的位置和相应的文件端口，你将在其中删除请求消息。 BizTalk 业务流程将使用请求消息将其发送到 SAP 系统。
- 在硬盘上定义一个位置和相应的文件端口，BizTalk 业务流程将在其中删除包含 SAP 系统响应的响应消息。
- 定义物理 WCF-Custom 或 WCF-SAP 发送端口， (tRFC 请求消息和 rfcConfirmTransID 消息) 向 SAP 系统发送消息。还必须在发送端口中指定操作。有关如何创建端口的信息，请参阅手动配置到 SAP 适配器的物理端口绑定。

  注意

  使用使用适配器服务 BizTalk 项目加载项生成架构还会创建一个绑定文件，其中包含有关要为这些端口设置的端口和操作的信息。可以从 BizTalk Server 管理控制台导入此绑定文件，为出站呼叫创建发送端口 () ，或接收入站呼叫) 的端口 (。有关详细信息，请参阅使用到 SAP 的端口绑定文件配置物理端口绑定。

启动应用程序

必须启动 BizTalk 应用程序才能在 SAP 系统中调用 tRFC。有关启动 BizTalk 应用程序的说明，请参阅如何启动业务流程或如何启动应用程序。

在此阶段，请确保：

用于接收业务流程请求消息的 FILE 接收端口正在运行。
用于从业务流程接收响应消息的 FILE 发送端口正在运行。
用于将消息发送到 SAP 系统的 WCF-Custom 或 WCF-SAP 发送端口正在运行。
操作的 BizTalk 业务流程正在运行。

执行操作

运行应用程序后，必须删除业务流程的请求消息。请参阅 tRFC 操作的消息架构，了解用于在 SAP 系统中调用 tRFC 的请求消息的架构。例如，要作为 tRFC 调用BAPI_SALEASORDER_CREATEFROMDAT2的请求消息为：

<BAPI_SALESORDER_CREATEFROMDAT2 xmlns="http://Microsoft.LobServices.Sap/2007/03/Trfc/">
  <ORDER_HEADER_IN>
    <DOC_TYPE xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">TA</DOC_TYPE>
    <SALES_ORG xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">1000</SALES_ORG>
    <DISTR_CHAN xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">10</DISTR_CHAN>
    <DIVISION xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">00</DIVISION>
    <SALES_OFF xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">1000</SALES_OFF>
    <REQ_DATE_H xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">2006-09-01T23:50:00</REQ_DATE_H>
    <PURCH_DATE xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">2006-08-25T23:50:00</PURCH_DATE>
    <PURCH_NO_C xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">Cust PO</PURCH_NO_C>
    <CURRENCY xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">EUR</CURRENCY>
  </ORDER_HEADER_IN>
  <ORDER_ITEMS_IN>
    <BAPISDITM xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">
      <MATERIAL>P-109</MATERIAL>
      <PLANT>1000</PLANT>
      <TARGET_QU>ST</TARGET_QU>
    </BAPISDITM>
  </ORDER_ITEMS_IN>
  <ORDER_PARTNERS>
    <BAPIPARNR xmlns="http://Microsoft.LobServices.Sap/2007/03/Types/Rfc/">
      <PARTN_ROLE>AG</PARTN_ROLE>
      <PARTN_NUMB>0000001390</PARTN_NUMB>
    </BAPIPARNR>
  </ORDER_PARTNERS>
  <RETURN/>
  <TransactionalRfcOperationIdentifier>def689b1-b514-4627-a861-d6d7f51c84e3</TransactionalRfcOperationIdentifier>
</BAPI_SALESORDER_CREATEFROMDAT2>

业务流程使用该消息，将其传递给 SAP 系统，并接收来自 SAP 系统的响应。响应消息保存在指定为业务流程的一部分的其他文件位置。来自 SAP 系统的响应包含 GUID。然后，业务流程从响应生成另一个请求消息，并将其传递给 SAP 系统以执行 RfcConfirmTransID。从 SAP 系统收到 RfcConfirmTransID 操作的响应后，该响应将复制到文件位置。总之，在成功执行操作之后：

SAP 发出的用于调用 tRFC 的响应消息将复制到文件位置。它包含发送到 SAP 系统的同一 GUID。调用BAPI_SALESORDER_CREATEFROMDAT2作为 tRFC 的响应消息为：

<?xml version="1.0" encoding="utf-8"?>
<BAPI_SALESORDER_CREATEFROMDAT2Response xmlns="http://Microsoft.LobServices.Sap/2007/03/Trfc/">
  <TransactionalRfcOperationIdentifier>def689b1-b514-4627-a861-d6d7f51c84e3</TransactionalRfcOperationIdentifier>
</BAPI_SALESORDER_CREATEFROMDAT2Response>

RfcConfirmTransID 的响应消息将复制到同一位置。这是空响应。 RfcConfirmTransID 的响应消息为：

<?xml version="1.0" encoding="utf-8"?>
<RfcConfirmTransIDResponse xmlns="http://Microsoft.LobServices.Sap/2007/03/RfcApi/"></RfcConfirmTransIDResponse>

注意

可以使用 SAP 适配器程序集公开的 ConvertGuidToTid () 公共方法检索映射到 GUID 的 SAP 系统中的 TID。有关详细信息，请参阅特殊操作。

可能的异常

有关使用 BizTalk Server 在 SAP 系统中调用 tRFC 时可能遇到的异常的信息，请参阅使用 SAP 适配器的异常和错误处理。

最佳实践

部署并配置 BizTalk 项目后，可以将配置设置导出到名为绑定文件的 XML 文件。生成绑定文件后，可以从文件导入配置设置，这样就无需为同一业务流程创建发送端口、接收端口等。有关绑定文件的详细信息，请参阅重用 SAP 适配器绑定。
