快速入门：部署专用移动网络和站点 - ARM 模板

Azure 专用 5G 核心是一项 Azure 云服务，用于部署和管理 Azure Stack Edge 设备上的 5G 核心网络功能，作为企业本地专用移动网络的一部分。 本快速入门介绍如何使用 Azure 资源管理器模板（ARM 模板）部署以下内容。

• 专用移动网络。
• 站点。
• 默认服务和全部允许 SIM 策略（如默认服务和全部允许 SIM 策略中所述）。
• （可选）一个或多个 SIM 和一个 SIM 组。

Azure 资源管理器模板是定义项目基础结构和配置的 JavaScript 对象表示法 (JSON) 文件。 模板使用声明性语法。 你可以在不编写用于创建部署的编程命令序列的情况下，描述预期部署。

如果你的环境满足先决条件，并且你熟悉如何使用 ARM 模板，请选择“部署到 Azure”按钮。 Azure 门户中会打开模板。

先决条件

• 完成部署专用移动网络和委托 AKS 群集的先决条件任务。
• 确保你可以使用一个对在完成部署专用移动网络的先决条件任务中标识的活动订阅具有访问权限的帐户登录 Azure 门户。 此帐户必须具有订阅范围内的内置参与者角色。
• 收集部署专用移动网络所需的信息。 如果要预配 SIM，需要准备包含 SIM 信息的 JSON 文件，如用于预配 SIM 的 JSON 文件格式中所述。
• 标识与站点中 Azure Stack Edge Pro设备上端口 5 和 6 对应的接口的名称。
• 收集站点所需的信息。
• 请参阅当前版本的数据包核心的发行说明，以及 Azure Stack Edge (ASE) 当前运行的版本是否支持该版本。 如果 ASE 版本与最新的数据包核心不兼容，请更新 Azure Stack Edge Pro GPU。

查看模板

本快速入门中使用的模板来自 Azure 快速启动模板。 本文的模板太长，无法在此处显示。 若要查看模板，请参阅 azuredeploy.json。

该模板中定义了以下 Azure 资源。

• Microsoft.MobileNetwork/mobileNetworks/dataNetworks：代表数据网络的资源。
• Microsoft.MobileNetwork/mobileNetworks/slices：代表网络切片的资源。
• Microsoft.MobileNetwork/mobileNetworks/services：代表服务的资源。
• Microsoft.MobileNetwork/mobileNetworks/simPolicies：代表 SIM 策略的资源。
• Microsoft.MobileNetwork/mobileNetworks/sites：代表整个站点的资源。
• Microsoft.MobileNetwork/packetCoreControlPlanes/packetCoreDataPlanes/attachedDataNetworks：为数据包核心实例与数据网络的连接提供配置的资源。
• Microsoft.MobileNetwork/packetCoreControlPlanes/packetCoreDataPlanes：为数据包核心实例的用户平面网络功能提供配置的资源，包括访问网络上用户平面接口的 IP 配置。
• Microsoft.MobileNetwork/packetCoreControlPlanes：为数据包核心实例的控制平面网络功能提供配置的资源，包括访问网络上控制平面接口的 IP 配置。
• Microsoft.MobileNetwork/mobileNetworks：代表整个专用移动网络的资源。
• Microsoft.MobileNetwork/simGroups：表示 SIM 组的资源。
• Microsoft.MobileNetwork/simGroups/sims：表示物理 SIM 或 eSIM 的资源。

部署模板

1. 选择以下链接登录到 Azure 并打开一个模板。



2. 使用在先决条件中检索的信息，选择或输入以下值。

   字段	值
   订阅	选择要用于创建专用移动网络的 Azure 订阅。
   资源组	创建新的资源组。
   区域	选择要在其中部署专用移动网络的区域。
   位置	让此字段保留未更改状态。
   移动网络名称	输入专用移动网络的名称。
   移动国家/地区代码	输入专用移动网络的移动国家/地区代码。
   移动网络代码	输入专用移动网络的移动网络代码。
   站点名称	输入站点的名称。
   服务名称	让此字段保留未更改状态。
   SIM 策略名称	让此字段保留未更改状态。
   切片名称	让此字段保留未更改状态。
   SIM 组名称	如果要配置 SIM，请输入要添加 SIM 的 SIM 组的名称。 否则，请将此字段留空。
   SIM 资源	如果要预配 SIM，请粘贴包含 SIM 信息的 JSON 文件的内容。 否则，让此字段保留未更改状态。
   Azure Stack Edge 设备	在站点中输入 Azure Stack Edge 资源的资源 ID。
   控制平面访问接口名称	在 Azure Stack Edge Pro 设备上的端口 5 上输入与访问网络上的控制平面接口对应的虚拟网络名称。 对于 5G，此接口是 N2 接口；对于 4G，此接口是 S1-MME 接口；对于 4G 和 5G 组合，此接口是 N2/S1-MME 接口。
   控制平面访问 IP 地址	输入访问网络上控制平面接口的 IP 地址。 注意：请确保此处指定的 N2 IP 地址与在 ASE 门户中配置的 N2 地址相匹配。
   用户平面访问接口名称	在 Azure Stack Edge Pro 设备上的端口 5 上输入与访问网络上的用户平面接口对应的虚拟网络名称。 对于 5G，此接口是 N3 接口；对于 4G，此接口是 S1-U 接口；对于 4G 和 5G 组合，此接口是 N3/S1-U 接口。
   用户平面数据接口名称	在 Azure Stack Edge Pro 设备上的端口 6 上输入与数据网络上的用户平面接口对应的虚拟网络名称。 对于 5G，此接口是 N6 接口；对于 4G，此接口是 SGi 接口；对于 4G 和 5G 组合，此接口是 N6/SGi 接口。
   用户设备地址池前缀	输入以 CIDR 表示法表示的子网网络地址，必须将其中的动态 IP 地址分配给用户设备 (UE)。 如果不想支持动态 IP 地址分配，可以省略此项。
   用户设备静态地址池前缀	输入以 CIDR 表示法表示的子网网络地址，必须将其中的静态 IP 地址分配给用户设备 (UE)。 如果不想支持静态 IP 地址分配，可以省略此项。
   数据网络名称	输入数据网络的名称。
   核心网络技术	对于 5G，输入“5GC”；对于 4G，输入“EPC”；对于 4G 和 5G 组合，输入“EPC + 5GC”。
   已启用 Napt	根据是否应为数据网络启用网络地址和端口转换 (NAPT) 来设置此字段。
   DNS 地址	输入 DNS 服务器地址。 如果不需要 UE 来执行 DNS 解析，或者网络中的所有 UE 都将使用自己本地配置的 DNS 服务器，才应省略此配置。
   自定义位置	输入自定义位置的资源 ID，该位置以站点中 Azure Stack Edge Pro 设备上 Azure Stack HCI (AKS-HCI) 群集中的 Azure Kubernetes 服务为目标。

2. 使用在先决条件中检索的信息，选择或输入以下值。

   字段	值
   订阅	选择要用于创建专用移动网络的 Azure 订阅。
   资源组	创建新的资源组。
   区域	选择要在其中部署专用移动网络的区域。
   位置	让此字段保留未更改状态。
   移动网络名称	输入专用移动网络的名称。
   移动国家/地区代码	输入专用移动网络的移动国家/地区代码。
   移动网络代码	输入专用移动网络的移动网络代码。
   站点名称	输入站点的名称。
   服务名称	让此字段保留未更改状态。
   SIM 策略名称	让此字段保留未更改状态。
   切片名称	让此字段保留未更改状态。
   SIM 组名称	如果要配置 SIM，请输入要添加 SIM 的 SIM 组的名称。 否则，请将此字段留空。
   SIM 资源	如果要预配 SIM，请粘贴包含 SIM 信息的 JSON 文件的内容。 否则，让此字段保留未更改状态。
   Azure Stack Edge 设备	在站点中输入 Azure Stack Edge 资源的资源 ID。
   控制平面访问接口名称	在 Azure Stack Edge Pro 设备上的端口 3 上输入与访问网络上的控制平面接口对应的虚拟网络名称。 对于 5G，此接口是 N2 接口；对于 4G，此接口是 S1-MME 接口；对于 4G 和 5G 组合，此接口是 N2/S1-MME 接口。
   控制平面访问 IP 地址	输入访问网络上控制平面接口的 IP 地址。 注意：请确保此处指定的 N2 IP 地址与在 ASE 门户中配置的 N2 地址相匹配。
   用户平面访问接口名称	在 Azure Stack Edge Pro 设备上的端口 3 上输入与访问网络上的用户平面接口对应的虚拟网络名称。 对于 5G，此接口是 N3 接口；对于 4G，此接口是 S1-U 接口；对于 4G 和 5G 组合，此接口是 N3/S1-U 接口。
   用户平面数据接口名称	在 Azure Stack Edge Pro 设备上的端口 4 上输入与数据网络上的用户平面接口对应的虚拟网络名称。 对于 5G，此接口是 N6 接口；对于 4G，此接口是 SGi 接口；对于 4G 和 5G 组合，此接口是 N6/SGi 接口。
   用户设备地址池前缀	输入以 CIDR 表示法表示的子网网络地址，必须将其中的动态 IP 地址分配给用户设备 (UE)。 如果不想支持动态 IP 地址分配，可以省略此项。
   用户设备静态地址池前缀	输入以 CIDR 表示法表示的子网网络地址，必须将其中的静态 IP 地址分配给用户设备 (UE)。 如果不想支持静态 IP 地址分配，可以省略此项。
   数据网络名称	输入数据网络的名称。
   核心网络技术	对于 5G，输入“5GC”；对于 4G，输入“EPC”；对于 4G 和 5G 组合，输入“EPC + 5GC”。
   已启用 Napt	根据是否应为数据网络启用网络地址和端口转换 (NAPT) 来设置此字段。
   DNS 地址	输入 DNS 服务器地址。 如果不需要 UE 来执行 DNS 解析，或者网络中的所有 UE 都将使用自己本地配置的 DNS 服务器，才应省略此配置。
   自定义位置	输入自定义位置的资源 ID，该位置以站点中 Azure Stack Edge Pro 设备上 Azure Stack HCI (AKS-HCI) 群集中的 Azure Kubernetes 服务为目标。

3. 选择“查看 + 创建”。

4. 现在，Azure 将验证你输入的配置值。 应会看到一条消息，指出你的值已通过验证。

   如果验证失败，你将看到一条错误消息，并且“配置”选项卡中会标记无效的配置。 选择带标记的选项卡并根据错误消息更正无效配置，然后返回到“查看 + 创建”选项卡。

5. 验证配置后，可以选择“创建”以部署资源。 部署完成后，Azure 门户会显示确认屏幕。

查看已部署的资源

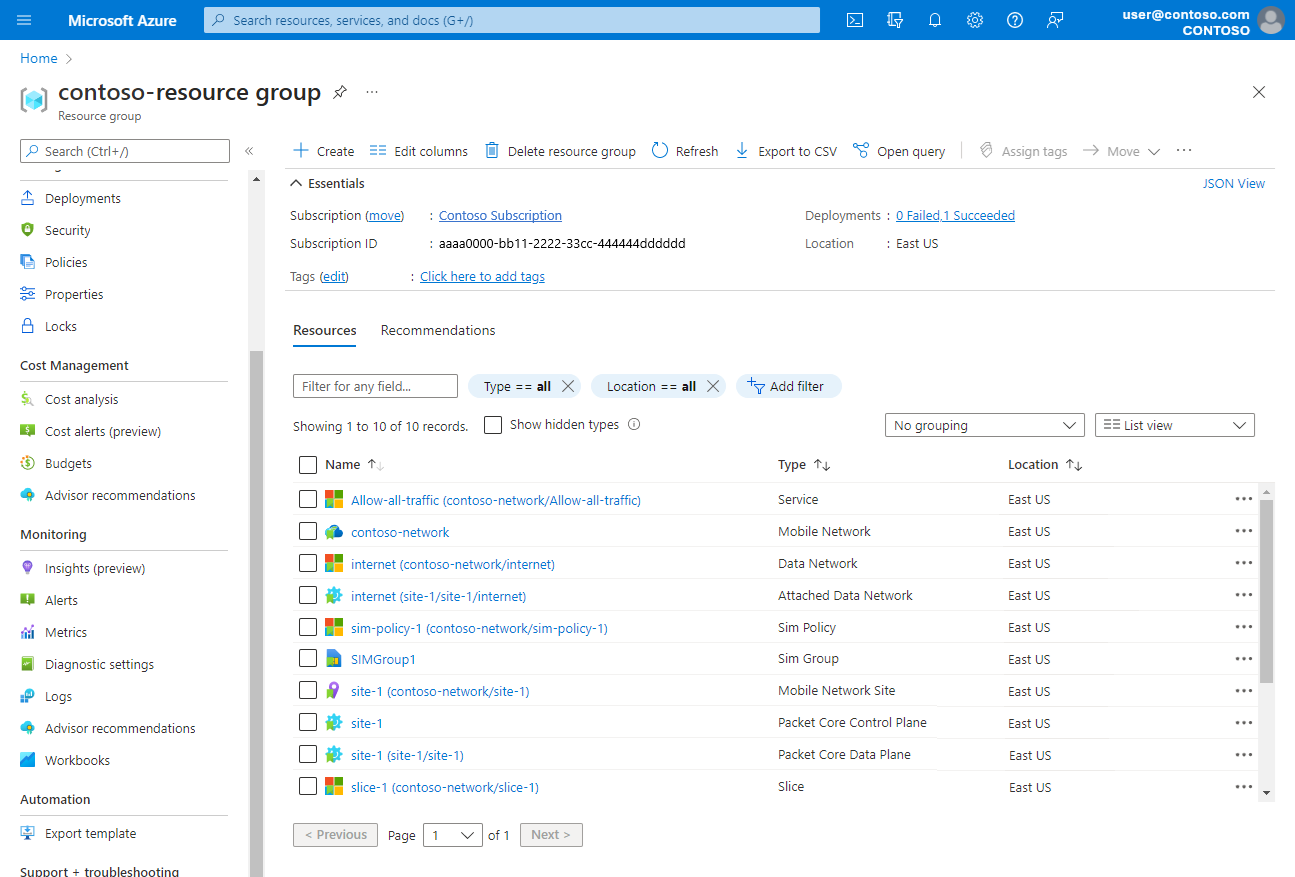

1. 在确认屏幕上，选择“转到资源组”。



2. 确认是否在资源组中创建以下资源。

   • 一个“移动网络”资源，它代表整个专用移动网络。
   • 一个“切片”资源，它代表网络切片。
   • 一个“数据网络”资源，它代表数据网络。
   • 一个“移动网络站点”资源，它代表整个站点。
   • 一个“数据包核心控制平面”资源，它代表该站点中数据包核心实例的控制平面功能。
   • 一个“数据包核心数据平面”资源，它代表该站点中数据包核心实例的数据平面功能。
   • 一个“附加的数据网络”资源，它代表数据网络的站点视图。
   • 一个“服务”资源，它代表默认服务。
   • 一个“SIM 策略”资源，它代表全部允许 SIM 策略。
   • SIM 组资源（如果已预配任何 SIM）。



清理资源

如果不想保留部署，请删除资源组。

后续步骤

如果已保留部署，可以开始设计策略控制来确定专用移动网络如何处理流量，也可以将更多站点添加到专用移动网络。

• 了解有关为你的专用移动网络设计策略控制配置的详细信息
• 收集所需的站点信息
