教程：通过 Azure 门户使用基于路径的路由规则创建应用程序网关

项目
09/03/2024

创建应用程序网关时，可以使用 Azure 门户配置基于 URL 路径的路由规则。本教程中使用虚拟机创建后端池。然后创建路由规则，以确保 Web 流量到达池中的相应服务器。

在本文中，学习如何：

创建应用程序网关
为后端服务器创建虚拟机
使用后端服务器创建后端池
创建后端侦听器
创建基于路径的路由规则

注意

建议使用 Azure Az PowerShell 模块与 Azure 交互。若要开始，请参阅安装 Azure PowerShell。若要了解如何迁移到 Az PowerShell 模块，请参阅将 Azure PowerShell 从 AzureRM 迁移到 Az。

如果没有 Azure 订阅，请在开始之前创建一个免费帐户。

先决条件

Azure 订阅

创建虚拟机

本示例将创建三个虚拟机，用作应用程序网关的后端服务器。还可以在虚拟机上安装 IIS，以验证应用程序网关是否按预期运行。

登录 Azure 门户。
在 Azure 门户中，选择“创建资源”。
在“常用”列表中选择“Windows Server 2016 Datacenter” 。
输入虚拟机的以下值：
- 订阅 - 选择自己的订阅。
- 资源组，选择“新建” ，然后键入“myResourceGroupAG”。
- 虚拟机名称：myVM1
- 区域： （美国）美国东部
- 用户名：键入用户名
- 密码：键入密码
选择“下一步:磁盘” 。
选择“下一步:网络”
对于“虚拟网络”，请选择“新建”，然后键入虚拟网络的以下值：
- myVNet - 虚拟网络的名称。
- 10.0.0.0/16 - 虚拟网络地址空间。
- myBackendSubnet，第一个子网名称
- 10.0.1.0/24 - 子网地址空间。
- myAGSubnet - 第二个子网名称。
- 10.0.0.0/24 - 子网地址空间。
选择“确定” 。
确保在“子网”下，选择了“myBackendSubnet”作为子网，然后选择“下一步: 管理”。
选择“禁用”以禁用启动诊断。
选择“查看 + 创建”，检查摘要页上的设置，然后选择“创建”。
再创建两个虚拟机 myVM2 和 myVM3，然后将其置于 MyVNet 虚拟网络和 myBackendSubnet 子网。

安装 IIS

打开交互式 shell 并确保它设置为 PowerShell。

运行以下命令以在虚拟机上安装 IIS：

     $publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

    Set-AzVMExtension `
     -ResourceGroupName myResourceGroupAG `
     -Location eastus `
     -ExtensionName IIS `
     -VMName myVM1 `
     -Publisher Microsoft.Compute `
     -ExtensionType CustomScriptExtension `
     -TypeHandlerVersion 1.4 `
     -Settings $publicSettings

使用刚刚完成的步骤在其他虚拟机上安装 IIS。使用“myVM2”和“myVM3”作为 Set-AzVMExtension 中的 VMName 值。

创建应用程序网关

选择 Azure 门户左侧菜单上的“创建资源”。
选择“网络”，然后在“特色”列表中选择“应用程序网关” 。

“基本信息”选项卡

在“基本信息”选项卡上，输入这些值作为以下应用程序网关设置：
- 订阅：选择订阅。
- 资源组：选择 myResourceGroupAG 作为资源组。
- 应用程序网关名称：键入“myAppGateway”作为应用程序网关的名称。
- 区域 - 选择“美国东部”。
在“配置虚拟网络”下，选择“myVNet”作为虚拟网络的名称。
选择“myAGSubnet” 作为子网。
接受其他设置的默认值，然后选择“下一步: 前端”。

“前端”选项卡

在“前端”选项卡上，验证“IP 地址类型”是否设置为“公共” 。

注意

对于应用程序网关 v2 SKU，只能选择公共前端 IP 配置。目前尚未为此 v2 SKU 启用专用前端 IP 配置。
为“公共 IP 地址”选择“新增”，输入“myAGPublicIPAddress”作为公共 IP 地址名称，然后选择“确定” 。
在完成时选择“下一步:后端。

“后端”选项卡

后端池用于将请求路由到为请求提供服务的后端服务器。后端池可以包含 NIC、虚拟机规模集、公共 IP、内部 IP、完全限定的域名 (FQDN) 和多租户后端（例如 Azure 应用服务）。

在“后端”选项卡上，选择“添加后端池” 。
在打开的“添加后端池”窗口中，输入以下值以创建空的后端池：
- 名称：输入“myBackendPool”作为后端池的名称。
在“目标”类型下，从下拉列表中选择“虚拟机” 。
在 “目标”下，为 myVM1 选择网络接口。
选择添加。
重复此步骤，添加“图片”后端池， myVM2 作为目标；添加“视频”后端池， myVM3 作为目标。
选择“添加”以保存后端池配置并返回到“后端”选项卡。
在“后端” 选项卡上，选择“下一步: 配置”。

配置选项卡

在“配置”选项卡上，将连接使用传递规则创建的前端和后端池。

选择“传递规则”列中的“添加传递规则” 。
在打开的“添加传递规则”窗口中，输入“myRoutingRule”作为规则名称。
传递规则需要侦听器。在“添加传递规则”窗口中的“侦听器”选项卡上，键入侦听器的以下值：
- 侦听器名称：输入“myListener”作为侦听器名称。
- 前端 IP：选择“公共”，以选择为前端创建的公共 IP 。
- 端口：类型 8080

  接受“侦听器”选项卡上其他设置的默认值，然后选择“后端目标”选项卡以配置剩余的传递规则。
在“后端目标”选项卡上，为“后端目标”选择“myBackendPool” 。
对于“HTTP 设置”，请选择“新建”以添加新的 HTTP 设置。 HTTP 设置将决定传递规则的行为。
在打开的“添加 HTTP 设置”窗口中，为“HTTP 设置名称”输入“myHTTPSetting” 。接受“添加 HTTP 设置”窗口中其他设置的默认值，然后选择“添加”以返回到“添加传递规则”窗口。
在“基于路径的路由”下，选择“添加多个目标以创建基于路径的规则” 。
对于“路径”，请键入 /images/*。
对于“目标名称”，键入“Images”。
对于“HTTP 设置” ，选择“myHTTPSetting”
对于“后端目标” ，选择“图片” 。
选择 “添加”以保存路径规则，并返回“添加路由规则” 选项卡。
重复此步骤为视频添加其他规则。
选择“添加” 添加路由规则并返回“配置” 选项卡。
在完成时选择“下一步: 标记”，然后选择“下一步: 查看 + 创建”。

注意

不需要添加自定义 / * 路径规则来处理默认情况。这会由默认后端池自动处理。

注意

通配符分隔符 * 仅在规则末尾使用。有关详细信息和支持的基于路径的规则示例，请参阅基于 URL 路径的路由概述。

“查看 + 创建”选项卡

复查“查看 + 创建”选项卡上的设置，然后选择“创建”以创建虚拟网络、公共 IP 地址和应用程序网关。 Azure 可能需要数分钟时间来创建应用程序网关。请等待部署成功完成，然后再前进到下一部分。

测试应用程序网关

选择“所有资源”，然后选择“myAppGateway”。

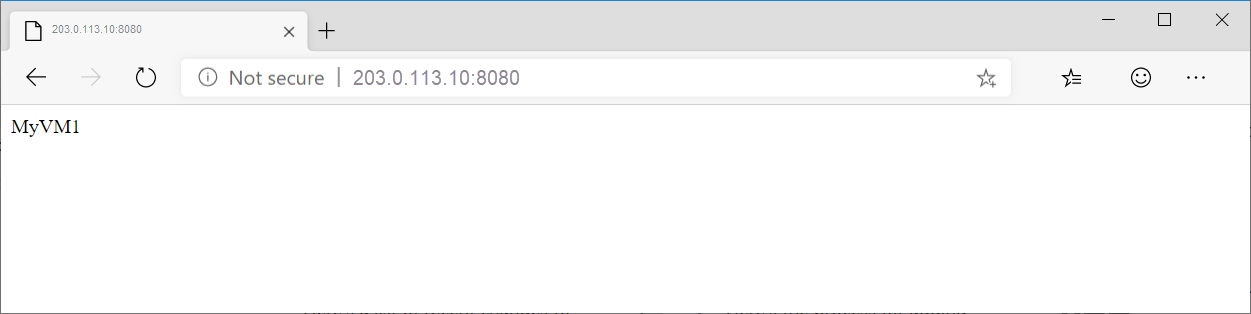

复制该公共 IP 地址，并将其粘贴到浏览器的地址栏。例如 http://203.0.113.10:8080.

端口 8080 上的侦听器将此请求路由到默认的后端池。
将 URL 更改为 http://<ip-address>:8080/images/test.htm，将 <ip-address> 替换为 myAppGateway 的公共 IP 地址，然后应会看到如以下示例所示的内容：

端口 8080 上的侦听器将此请求路由到“图片” 后端池。
将 URL 更改为 http://<ip-address>:8080/video/test.htm，将 <ip-address> 替换为 myAppGateway 的公共 IP 地址，然后应会看到如以下示例所示的内容：

端口 8080 上的侦听器将此请求路由到“视频” 后端池。
