适用于容器的 Azure 应用程序网关的标头重写 - 网关 API

项目
11/05/2024

使用适用于容器的应用程序网关，你可以重写来自后端目标的客户端请求和响应的 HTTP 标头。

使用情况详细信息

标头重写利用 Kubernetes 网关 API 定义的筛选器。

背景

标头重写使你能够修改发往和来自后端目标的请求和响应标头。

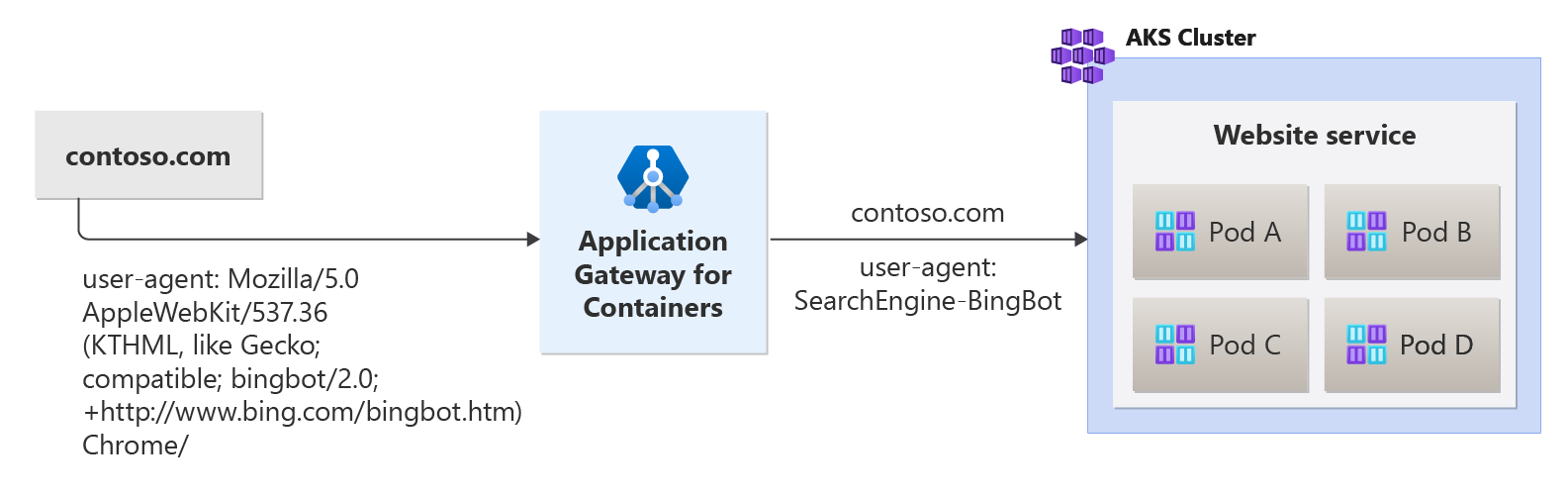

下图展示了当适用于容器的应用程序网关向后端目标发起请求时，具有特定用户代理的请求被重写为名为 SearchEngine BingBot 的简化值：

先决条件

如果遵循 BYO 部署策略，请确保设置适用于容器的应用程序网关资源和 ALB 控制器
如果你遵循 ALB 托管部署策略，请确保通过 ApplicationLoadBalancer 自定义资源预配 ALB 控制器和适用于容器的应用程序网关资源。
部署示例 HTTP 应用程序。在群集上应用以下deployment.yaml 文件来创建示例 Web 应用程序，以演示标头重写。
```
kubectl apply -f https://raw.githubusercontent.com/MicrosoftDocs/azure-docs/refs/heads/main/articles/application-gateway/for-containers/examples/traffic-split-scenario/deployment.yaml
```
此命令在群集上创建以下内容：
- 名为test-infra的命名空间
- test-infra命名空间中名为backend-v1和backend-v2的两个服务
- test-infra命名空间中名为backend-v1和backend-v2的两个部署

创建网关：

kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway-01
  namespace: test-infra
  annotations:
    alb.networking.azure.io/alb-namespace: alb-test-infra
    alb.networking.azure.io/alb-name: alb-test
spec:
  gatewayClassName: azure-alb-external
  listeners:
  - name: http-listener
    port: 80
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
EOF

注意

当 ALB 控制器在 ARM 中创建适用于容器的应用程序网关时，它将对前端资源使用以下命名约定：fe-<8 个随机生成的字符>

如果要更改在 Azure 中创建的前端的名称，请考虑按照创建自己的部署策略中的说明进行操作。

设置以下环境变量

RESOURCE_GROUP='<resource group name of the Application Gateway For Containers resource>'
RESOURCE_NAME='alb-test'

RESOURCE_ID=$(az network alb show --resource-group $RESOURCE_GROUP --name $RESOURCE_NAME --query id -o tsv)
FRONTEND_NAME='frontend'

创建网关

kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: gateway-01
  namespace: test-infra
  annotations:
    alb.networking.azure.io/alb-id: $RESOURCE_ID
spec:
  gatewayClassName: azure-alb-external
  listeners:
  - name: http-listener
    port: 80
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
  addresses:
  - type: alb.networking.azure.io/alb-frontend
    value: $FRONTEND_NAME
EOF

创建网关资源后，请确保状态有效，侦听器已编程，并地址已分配给网关。

kubectl get gateway gateway-01 -n test-infra -o yaml

成功创建了网关时的示例输出。

status:
  addresses:
  - type: IPAddress
    value: xxxx.yyyy.alb.azure.com
  conditions:
  - lastTransitionTime: "2023-06-19T21:04:55Z"
    message: Valid Gateway
    observedGeneration: 1
    reason: Accepted
    status: "True"
    type: Accepted
  - lastTransitionTime: "2023-06-19T21:04:55Z"
    message: Application Gateway For Containers resource has been successfully updated.
    observedGeneration: 1
    reason: Programmed
    status: "True"
    type: Programmed
  listeners:
  - attachedRoutes: 0
    conditions:
    - lastTransitionTime: "2023-06-19T21:04:55Z"
      message: ""
      observedGeneration: 1
      reason: ResolvedRefs
      status: "True"
      type: ResolvedRefs
    - lastTransitionTime: "2023-06-19T21:04:55Z"
      message: Listener is accepted
      observedGeneration: 1
      reason: Accepted
      status: "True"
      type: Accepted
    - lastTransitionTime: "2023-06-19T21:04:55Z"
      message: Application Gateway For Containers resource has been successfully updated.
      observedGeneration: 1
      reason: Programmed
      status: "True"
      type: Programmed
    name: https-listener
    supportedKinds:
    - group: gateway.networking.k8s.io
      kind: HTTPRoute

创建网关后，创建一个 HTTPRoute，用于侦听主机名 contoso.com 并将用户代理值重写为 SearchEngine-BingBot。

在此示例中，我们将查找必应搜索引擎使用的用户代理，并将标头简化为 SearchEngine-BingBot，以便更轻松地进行后端分析。

此示例还演示了添加名为 AGC-Header-Add 且值为 AGC-value 的新标头，并移除名为 client-custom-header 的请求标头。

提示

对于此示例，虽然我们可以使用“Exact”作为 HTTPHeaderMatch 的值来进行字符串匹配，但演示使用了正则表达式来展示更多功能。

kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: header-rewrite-route
  namespace: test-infra
spec:
  parentRefs:
    - name: gateway-01
      namespace: test-infra
  hostnames:
    - "contoso.com"
  rules:
    - matches:
        - headers:
          - name: user-agent
            value: Mozilla/5\.0 AppleWebKit/537\.36 \(KHTML, like Gecko; compatible; bingbot/2\.0; \+http://www\.bing\.com/bingbot\.htm\) Chrome/
            type: RegularExpression
      filters:
        - type: RequestHeaderModifier
          requestHeaderModifier:
            set:
              - name: user-agent
                value: SearchEngine-BingBot
            add:
              - name: AGC-Header-Add
                value: AGC-value
            remove: ["client-custom-header"]
      backendRefs:
        - name: backend-v2
          port: 8080
    - backendRefs:
        - name: backend-v1
          port: 8080
EOF

创建 HTTPRoute 资源后，请确保路由被接受，并且适用于容器的应用程序网关已编程。

kubectl get httproute header-rewrite-route -n test-infra -o yaml

验证是否已成功更新适用于容器的应用程序网关资源的状态。

status:
  parents:
  - conditions:
    - lastTransitionTime: "2023-06-19T22:18:23Z"
      message: ""
      observedGeneration: 1
      reason: ResolvedRefs
      status: "True"
      type: ResolvedRefs
    - lastTransitionTime: "2023-06-19T22:18:23Z"
      message: Route is Accepted
      observedGeneration: 1
      reason: Accepted
      status: "True"
      type: Accepted
    - lastTransitionTime: "2023-06-19T22:18:23Z"
      message: Application Gateway For Containers resource has been successfully updated.
      observedGeneration: 1
      reason: Programmed
      status: "True"
      type: Programmed
    controllerName: alb.networking.azure.io/alb-controller
    parentRef:
      group: gateway.networking.k8s.io
      kind: Gateway
      name: gateway-01
      namespace: test-infra

测试对应用程序的访问

现在，我们已准备好通过分配给前端的 FQDN 将一些流量发送到示例应用程序。使用以下命令获取 FQDN：

fqdn=$(kubectl get gateway gateway-01 -n test-infra -o jsonpath='{.status.addresses[0].value}')

如果你使用 curl 命令为前端 FQDN 指定了服务器名称指示器 contoso.com，则输出应当返回来自 backend-v1 服务的响应。

fqdnIp=$(dig +short $fqdn)
curl -k --resolve contoso.com:80:$fqdnIp http://contoso.com

通过响应，应会看到：

{
 "path": "/",
 "host": "contoso.com",
 "method": "GET",
 "proto": "HTTP/1.1",
 "headers": {
  "Accept": [
   "*/*"
  ],
  "User-Agent": [
   "curl/7.81.0"
  ],
  "X-Forwarded-For": [
   "xxx.xxx.xxx.xxx"
  ],
  "X-Forwarded-Proto": [
   "http"
  ],
  "X-Request-Id": [
   "dcd4bcad-ea43-4fb6-948e-a906380dcd6d"
  ]
 },
 "namespace": "test-infra",
 "ingress": "",
 "service": "",
 "pod": "backend-v1-5b8fd96959-f59mm"
}

使用值“”指定用户代理标头应当返回来自 SearchEngine-BingBot 的后端服务的响应：

fqdnIp=$(dig +short $fqdn)
curl -k --resolve contoso.com:80:$fqdnIp http://contoso.com -H "user-agent: Mozilla/5.0 AppleWebKit/537.36 (KHTML, like Gecko; compatible; bingbot/2.0; +http://www.bing.com/bingbot.htm) Chrome/"

通过响应，应会看到：

{
 "path": "/",
 "host": "fabrikam.com",
 "method": "GET",
 "proto": "HTTP/1.1",
 "headers": {
  "Accept": [
   "*/*"
  ],
  "User-Agent": [
   "curl/7.81.0"
  ],
  "X-Forwarded-For": [
   "xxx.xxx.xxx.xxx"
  ],
  "X-Forwarded-Proto": [
   "http"
  ],
  "X-Request-Id": [
   "adae8cc1-8030-4d95-9e05-237dd4e3941b"
  ]
 },
 "namespace": "test-infra",
 "ingress": "",
 "service": "",
 "pod": "backend-v2-5b8fd96959-f59mm"
}

当适用于容器的应用程序网关启动与后端服务的连接时，应从请求中去除具有值 moo 的 client-custom-header 标头：

fqdnIp=$(dig +short $fqdn)
curl -k --resolve contoso.com:80:$fqdnIp http://contoso.com -H "client-custom-header: moo"

通过响应，应会看到：

{
 "path": "/",
 "host": "fabrikam.com",
 "method": "GET",
 "proto": "HTTP/1.1",
 "headers": {
  "Accept": [
   "*/*"
  ],
  "User-Agent": [
   "curl/7.81.0"
  ],
  "X-Forwarded-For": [
   "xxx.xxx.xxx.xxx"
  ],
  "X-Forwarded-Proto": [
   "http"
  ],
  "X-Request-Id": [
   "kd83nc84-4325-5d22-3d23-237dd4e3941b"
  ]
 },
 "namespace": "test-infra",
 "ingress": "",
 "service": "",
 "pod": "backend-v2-5b8fd96959-f59mm"
}

恭喜，你已安装 ALB 控制器，部署了后端应用程序，并通过适用于容器的应用程序网关上的网关 API 修改了标头值。
