Visualisera data i en Spark-notebook-fil

  • 5 minuter

Ett av de mest intuitiva sätten att analysera resultatet av datafrågor är att visualisera dem som diagram. Notebook-filer i Microsoft Fabric tillhandahåller några grundläggande diagramfunktioner i användargränssnittet, och när den funktionen inte ger det du behöver kan du använda ett av de många Python-grafikbiblioteken för att skapa och visa datavisualiseringar i notebook-filen.

Använda inbyggda notebook-diagram

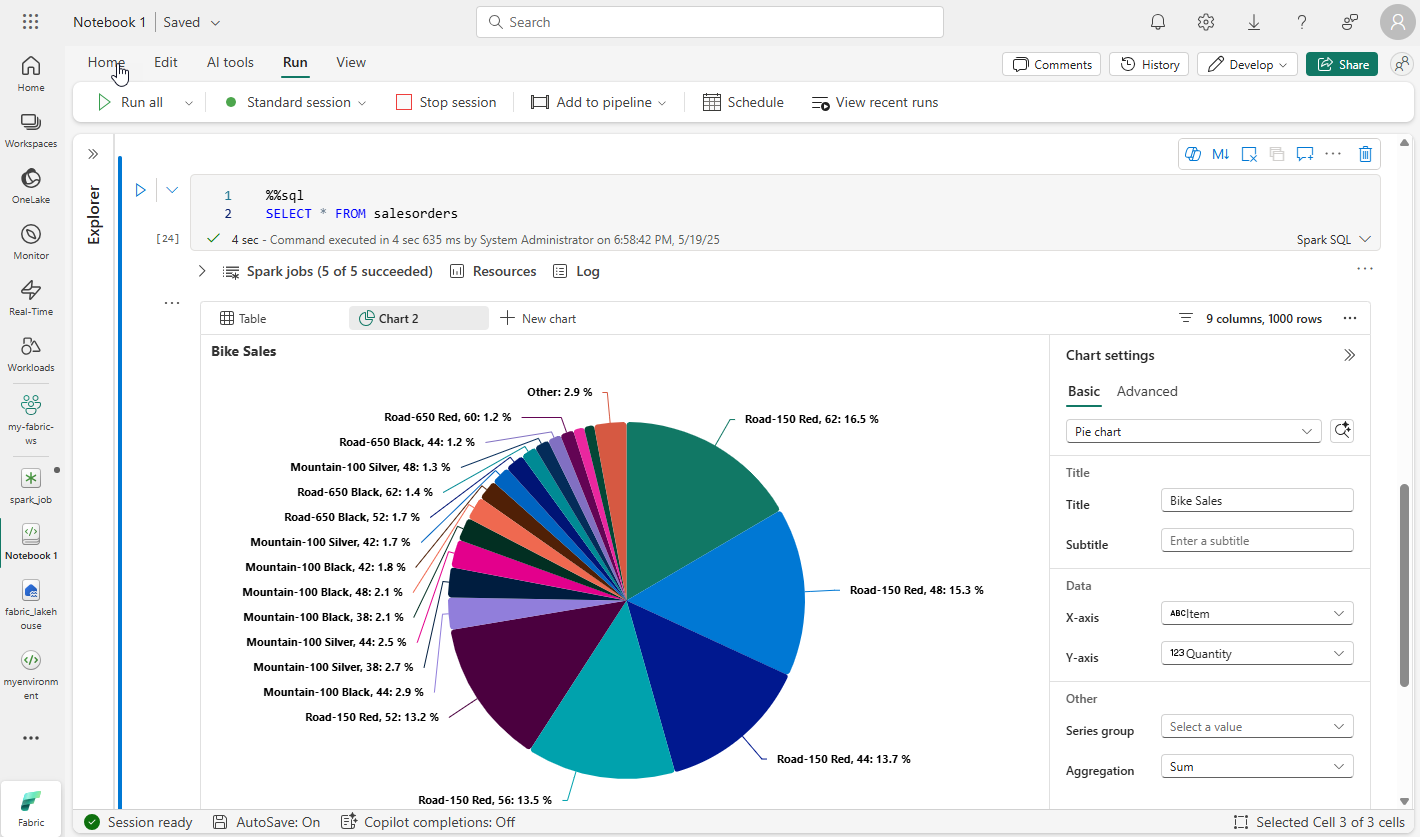

När du visar en dataram eller kör en SQL-fråga i en Spark-notebook-fil visas resultatet under kodcellen. Som standard återges resultaten som en tabell, men du kan också ändra resultatvyn till ett diagram och använda diagramegenskaperna för att anpassa hur diagrammet visualiserar data, som du ser här:

Skärmbild av notebook-diagram över produktantal per kategori.

De inbyggda diagramfunktionerna i notebook-filer är användbara när du snabbt vill sammanfatta data visuellt. När du vill ha mer kontroll över hur data formateras bör du överväga att använda ett grafikpaket för att skapa egna visualiseringar.

Använda grafikpaket i kod

Det finns många grafikpaket som du kan använda för att skapa datavisualiseringar i kod. I synnerhet har Python stöd för ett stort urval av paket. de flesta bygger på det grundläggande Matplotlib-biblioteket . Utdata från ett grafikbibliotek kan återges i en notebook-fil, vilket gör det enkelt att kombinera kod för att mata in och manipulera data med infogade datavisualiseringar och markdown-celler för att ge kommentarer.

Du kan till exempel använda följande PySpark-kod för att aggregera data från de hypotetiska produktdata som utforskades tidigare i den här modulen och använda Matplotlib för att skapa ett diagram från aggregerade data.

from matplotlib import pyplot as plt

# Get the data as a Pandas dataframe
data = spark.sql("SELECT Category, COUNT(ProductID) AS ProductCount \
                  FROM products \
                  GROUP BY Category \
                  ORDER BY Category").toPandas()

# Clear the plot area
plt.clf()

# Create a Figure
fig = plt.figure(figsize=(12,8))

# Create a bar plot of product counts by category
plt.bar(x=data['Category'], height=data['ProductCount'], color='orange')

# Customize the chart
plt.title('Product Counts by Category')
plt.xlabel('Category')
plt.ylabel('Products')
plt.grid(color='#95a5a6', linestyle='--', linewidth=2, axis='y', alpha=0.7)
plt.xticks(rotation=70)

# Show the plot area
plt.show()

Matplotlib-biblioteket kräver att data finns i en Pandas-dataram i stället för en Spark-dataram, så metoden toPandas används för att konvertera den. Koden skapar sedan en bild med en angiven storlek och ritar ett stapeldiagram med en anpassad egenskapskonfiguration innan det resulterande diagrammet visas.

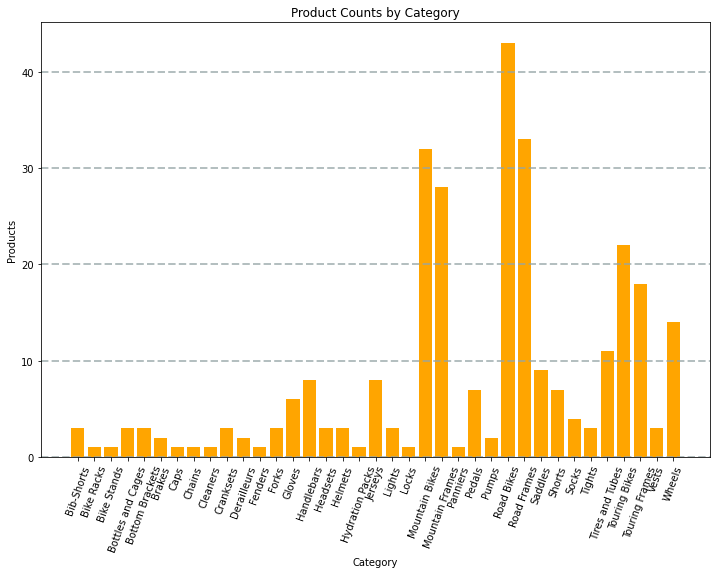

Diagrammet som skapas av koden skulle se ut ungefär så här:

Skärmbild av ett stapeldiagram som visar antalet produkter efter kategori.

Du kan använda Matplotlib-biblioteket för att skapa många typer av diagram. eller om du vill kan du använda andra bibliotek, till exempel Seaborn , för att skapa mycket anpassade diagram.
