Skapa ett tjänstnät för VMware HCX

  • 5 minuter

När konfigurationerna för platsparkoppling, nätverksprofiler och beräkningsprofil har slutförts innebär nästa steg att konfigurera ett tjänstnät för VMware HCX Manager. Tjänstnätet gör också att VMware HCX Manager kan migrera virtuella datorer från en VMware HCX-aktiverad källplats (lokalt) till en VMware HCX-aktiverad målplats (Azure VMware Solution).

Vad är en service mesh?

Ett service mesh- tillhandahåller ett dedikerat abstraktionslager för infrastruktur som underlättar nätverkstransporten mellan en käll- och målplats. Med servicenätverket kan arbetsprocesser och applikationstjänster frikoppla de nätverkskomponenter som krävs för kommunikation mellan siter. Service mesh möjliggör en säker och optimerad nätverkstransportinfrastruktur mellan två platser som hanteras av VMware HCX Manager. När du har aktiverat service mesh kan du migrera virtuella VMware vSphere-datorer till Azure VMware Solution.

Skapa ett tjänstnät

Om du vill upprätta ett tjänstnät med Azure VMware Solution måste du uppfylla följande nätverkskrav:

Krav Förnuft
UDP-portar 500/4500 Dessa portar måste vara öppna mellan VMware HCX Connector-överlänken och nätverksprofiladresserna för Azure VMware Solution HCX Cloud-överordnad länk.
Krävda portar för VMware HCX Manager Se VMware HCX-URL:en i slutet av den här modulen. URL:en innehåller en omfattande lista över nödvändiga öppna portar mellan käll- och målplatser.

När du har bekräftat nätverksportarna och testat dem som öppna gör du följande för att aktivera ett servicenät:

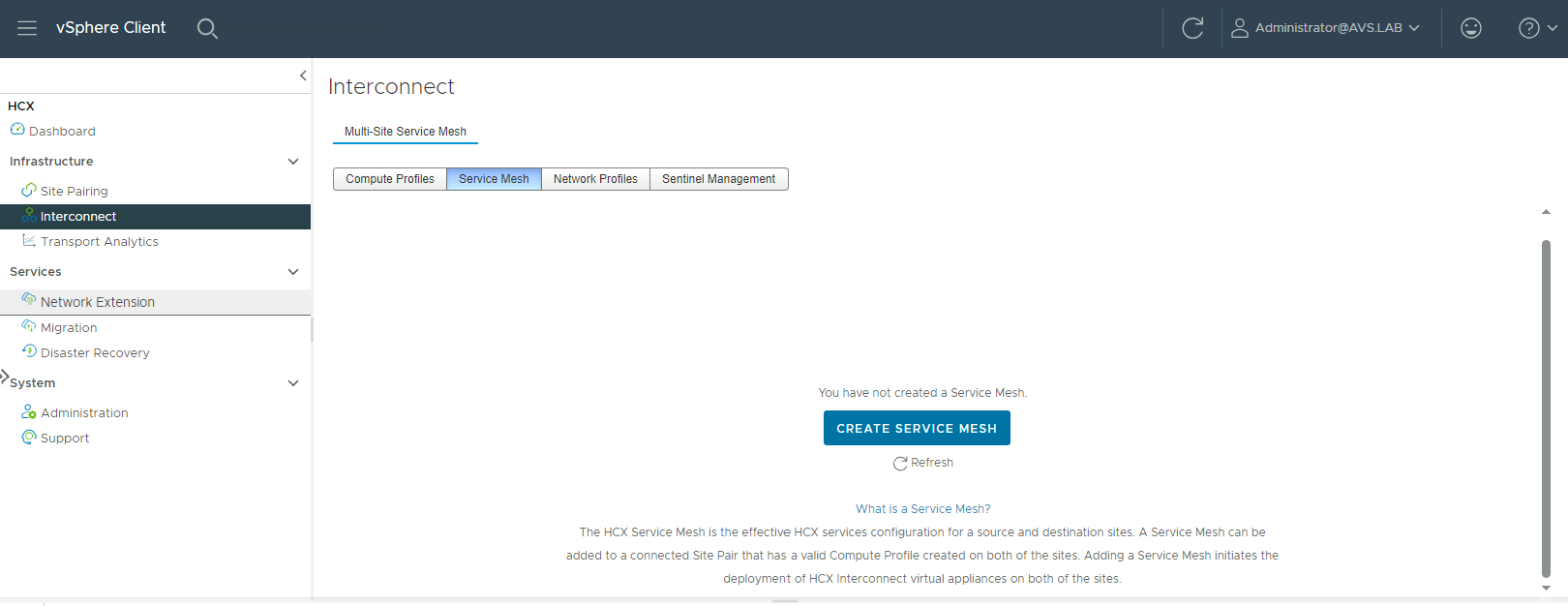

  1. Från instrumentpanelen för VMware HCX Connector lokalt går du till Infrastructureoch väljer Interconnect>Service Mesh>Create Service Mesh.

    Skärmbild av alternativ som ska väljas när du skapar ett tjänstnät mellan den lokala VMware HCX Connector och Azure VMware Solution.

  2. Granska de förifyllda platser som skapades under platsparkopplingen och välj sedan Fortsätt. Om den här webbplatsen är den första service mesh-konfigurationen behöver den första skärmen inte ändras.

  3. Välj både käll- och fjärrberäkningsprofilerna i listrutorna och välj sedan Fortsätt. Dessa val definierar var virtuella datorer kan använda VMware HCX-tjänster för migrering.

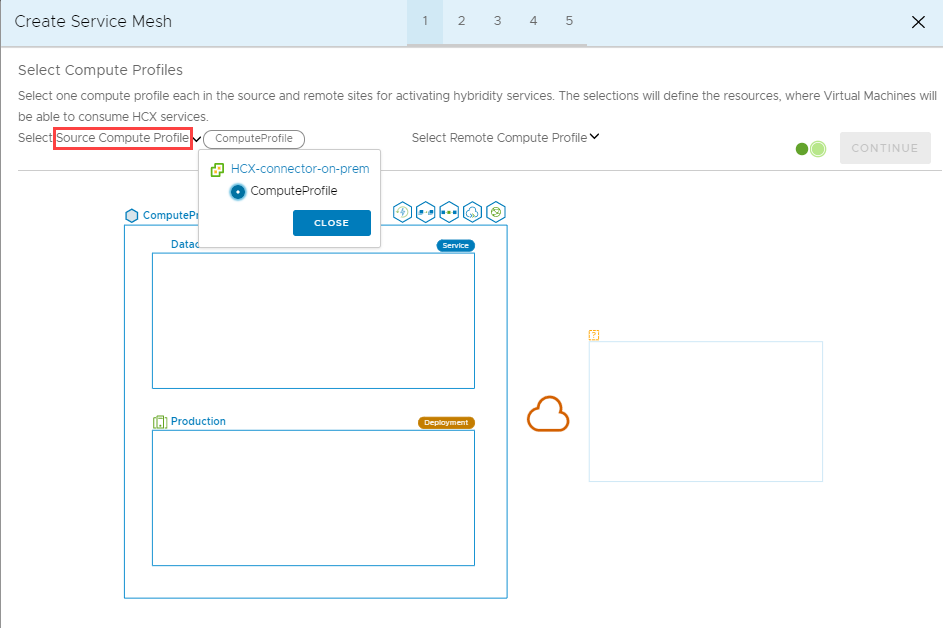

    Skärmbild som visar hur du väljer källberäkningsprofilen i den lokala VMware HCX-anslutningsappen.

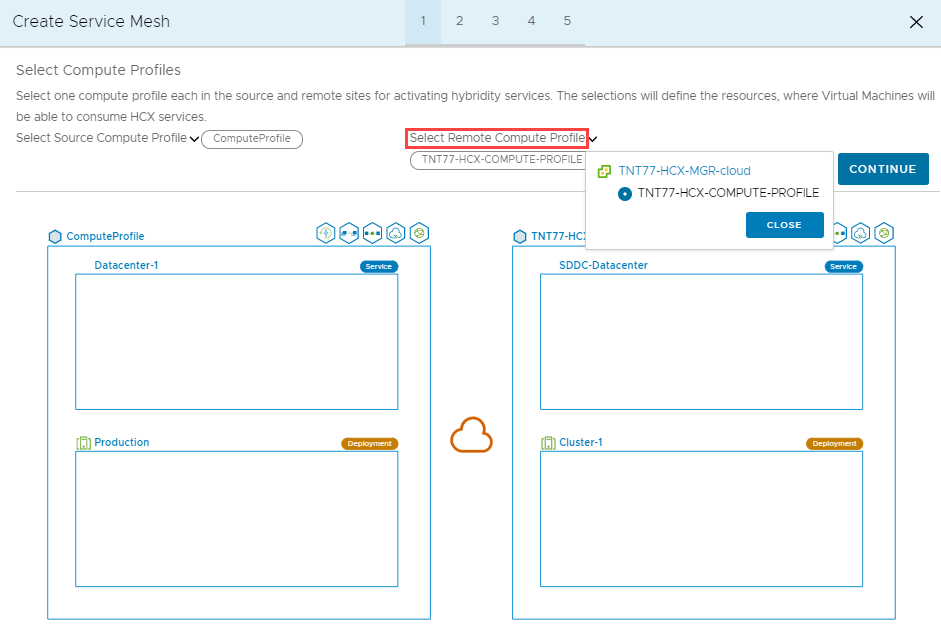

    Skärmbild som visar hur du väljer fjärrberäkningsprofilen i Azure VMware Solution.

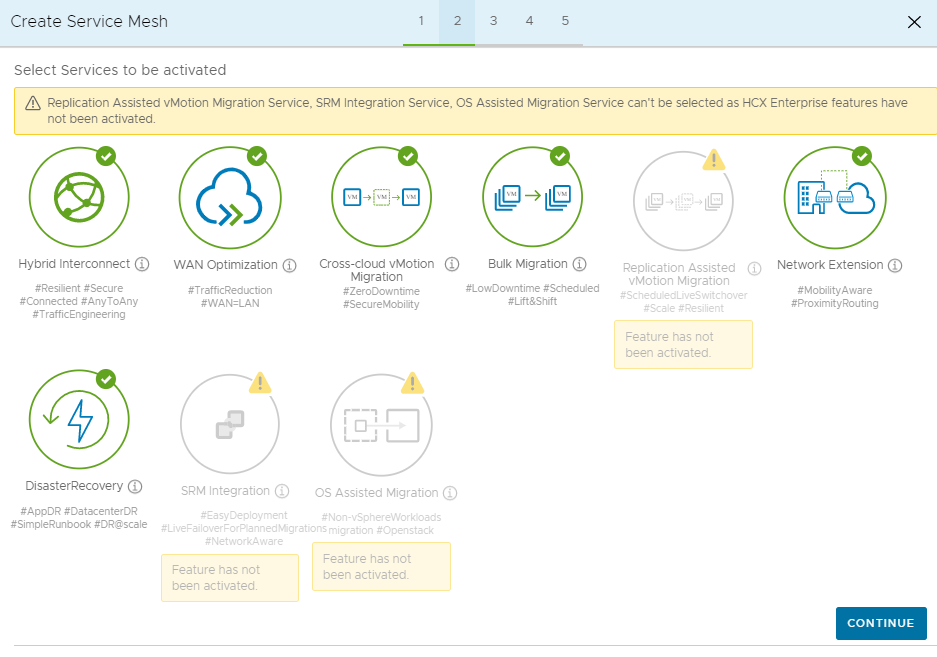

  4. Granska de tjänster som ska aktiveras under service mesh-konfigurationen och välj sedan Fortsätt.

    Skärmbild av var du kan granska de tjänster som är aktiverade för Azure VMware Solution.

  5. I Avancerad konfiguration – Åsidosätt nätverksprofiler för överordnad länkväljer du Fortsätt. Det här är en valfri konfiguration.

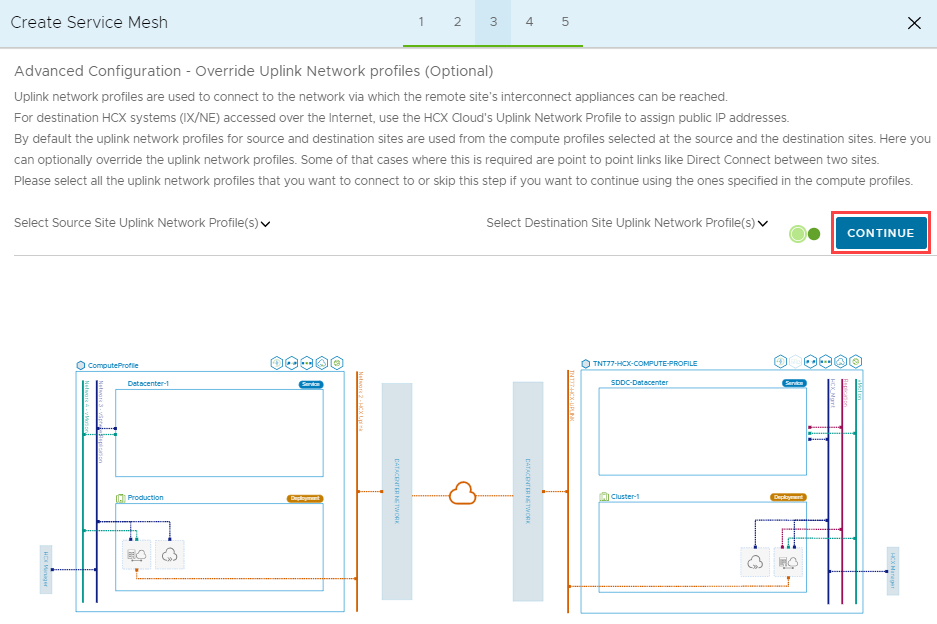

    Skärmbild av den valfria avancerade konfigurationen för att åsidosätta nätverksprofiler för överordnad länk.

  6. I Advanced Configuration – Network Extension Appliance Scale Outletar du upp kryssrutan bredvid den distribuerade växelkonfigurationen som du konfigurerade för vMotion-nätverksprofilen. Du bör se att den här kryssrutan redan är markerad. Låt kryssrutan vara markerad och välj Fortsätt.

  7. När du når Advanced Configuration – Traffic Engineeringväljer du Fortsätt.

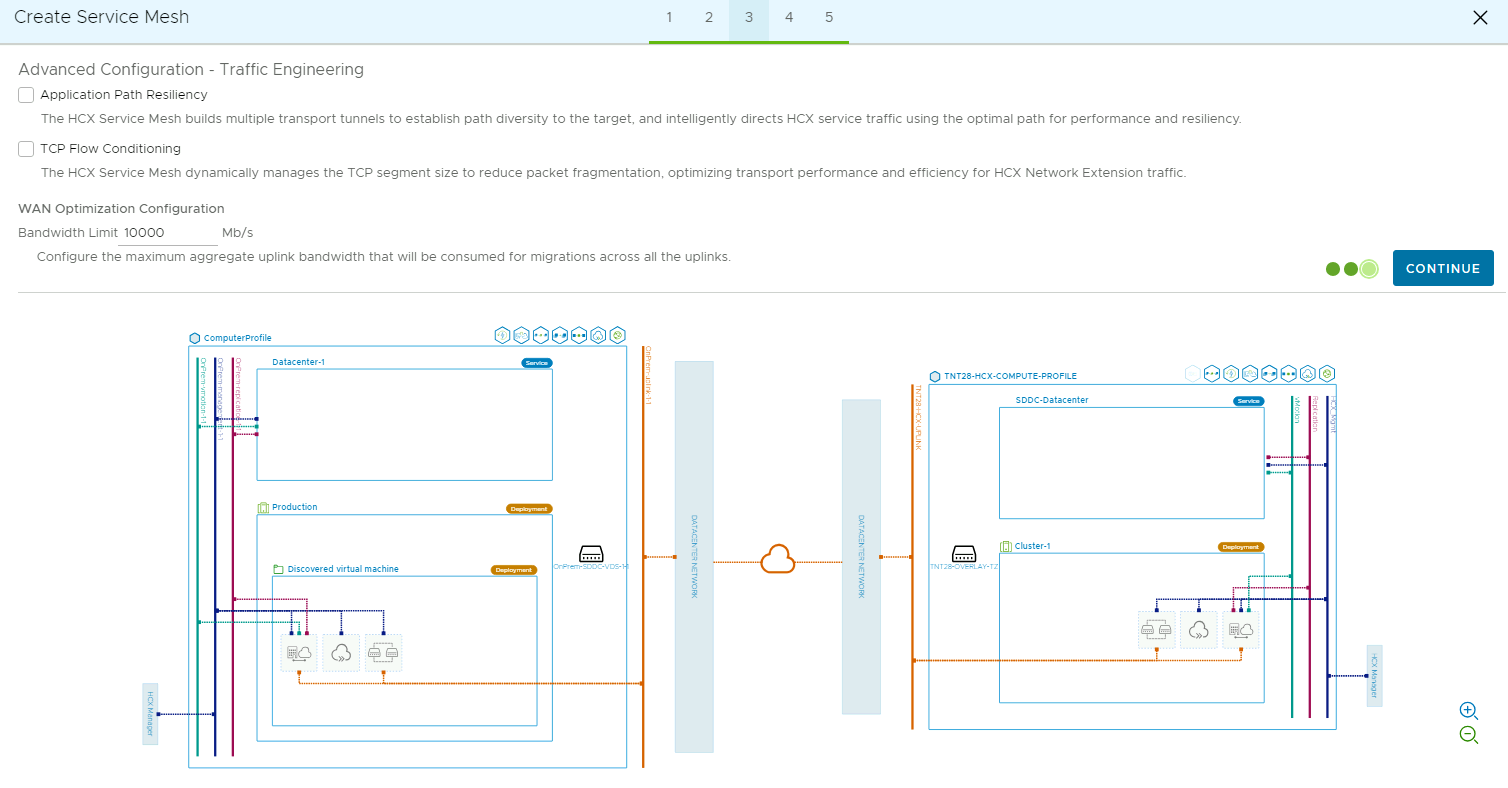

    Skärmbild som visar att programåterhämtning inte kan väljas eftersom det inte finns någon HCX Enterprise-licensnyckel.

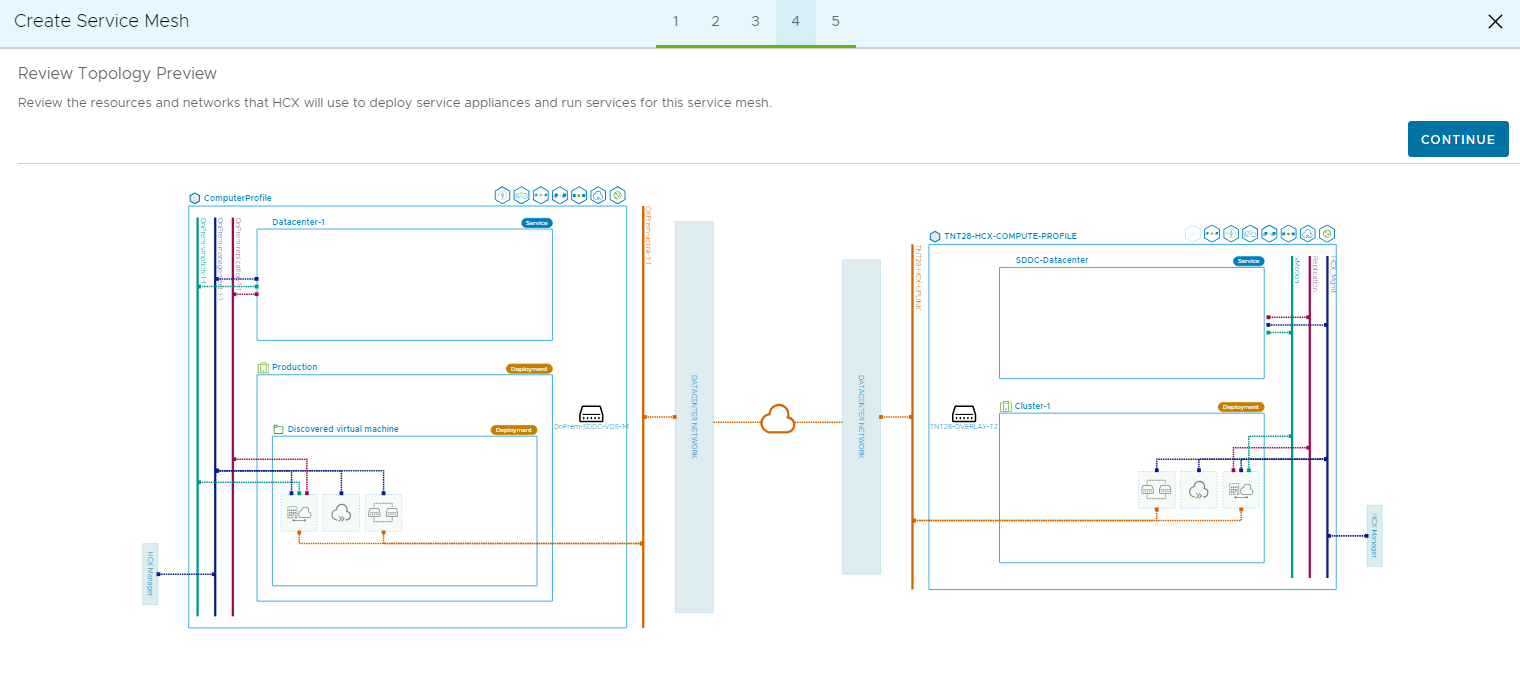

  8. Granska topologiförhandsgranskningen och välj sedan Fortsätt.

    Skärmbild av förhandsgranskningssidan för översiktstopologin under skapandet av tjänstnätet.

  9. Ange ett användarvänligt namn för det här tjänstnätet och välj sedan Slutför för att slutföra konfigurationen.

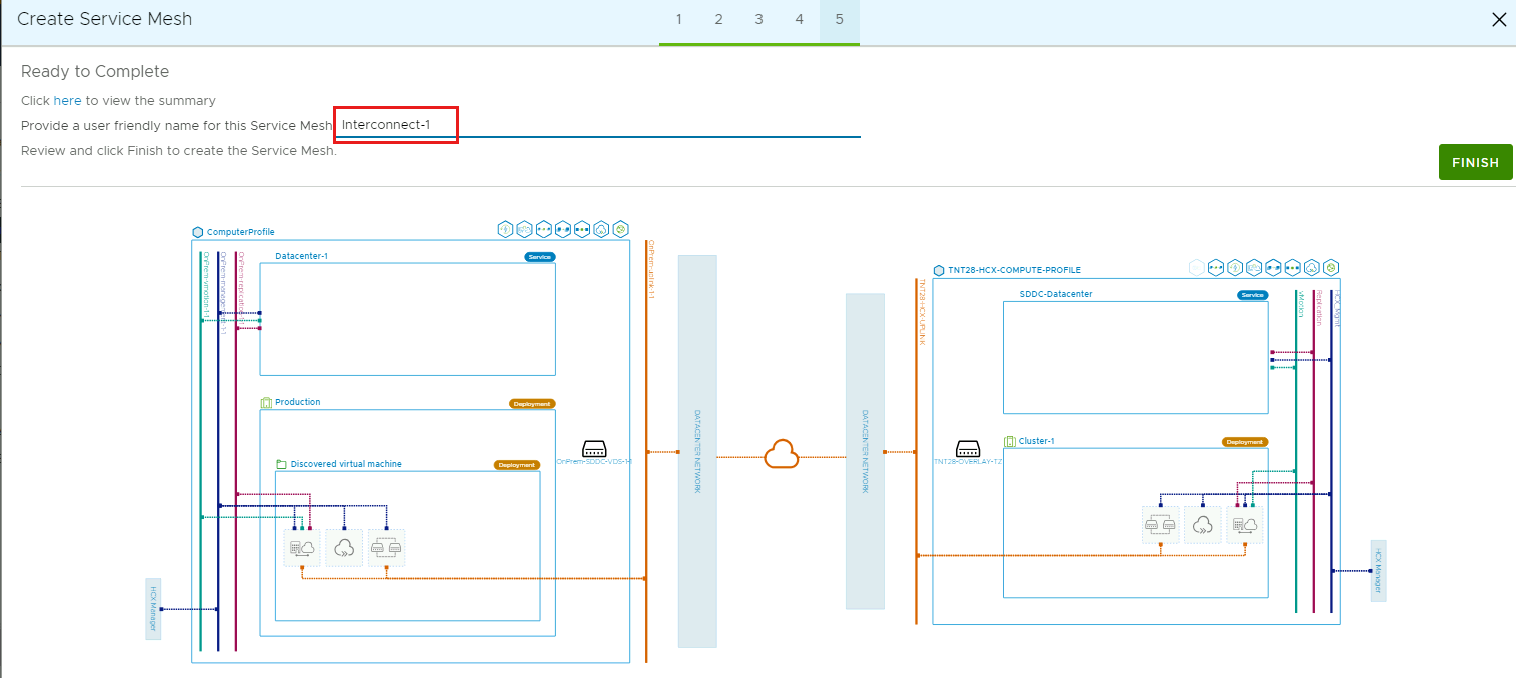

    Skärmbild av den sista konfigurationssidan innan du skapar tjänstnätet för VM-migrering.

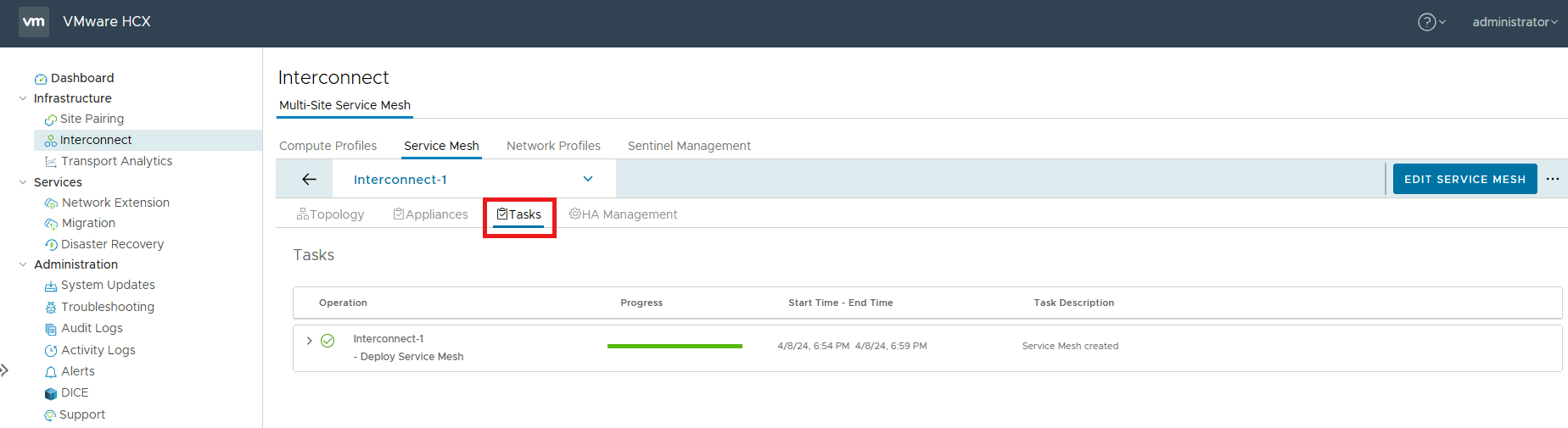

  10. Välj Visa uppgifter för att övervaka service mesh-distributionen.

    Skärmbild av knappen för att visa service mesh-konfigurationsuppgifter i den lokala VMware HCX-anslutningsappen.

  11. När distributionen av service mesh har slutförts visas alla tjänster som gröna.

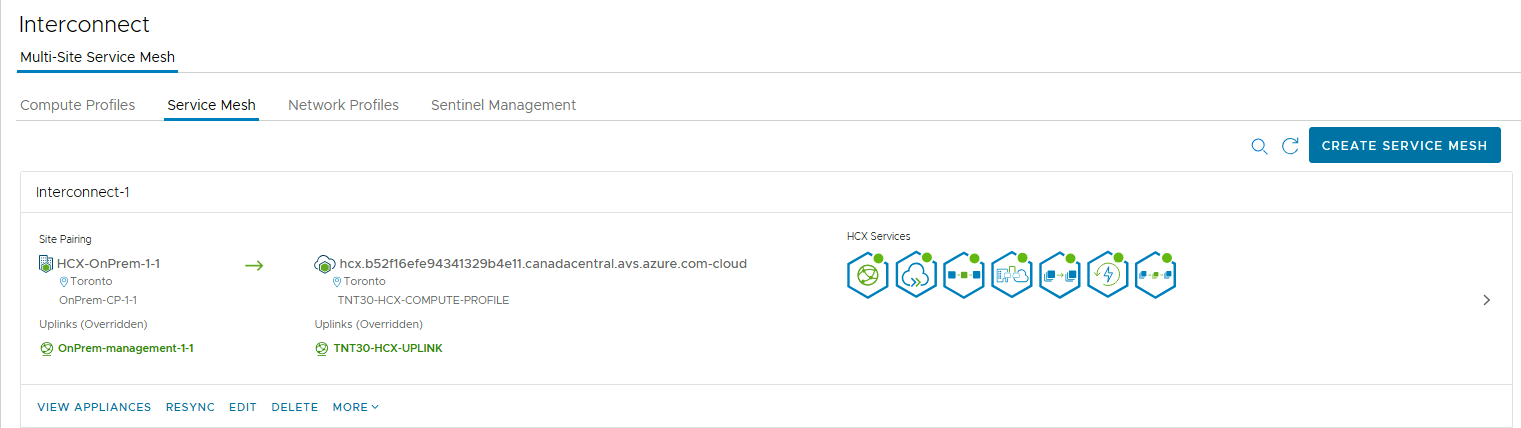

    Skärmbild av en slutförd distribution, där tjänstnätet visar alla tjänster som gröna i den lokala VMware HCX-anslutningsappen.

  12. Kontrollera hälsotillståndet för det lokala tjänstnätet genom att välja Interconnect>Appliances. Varje tunnelstatus ska vara grön och ange Upp.

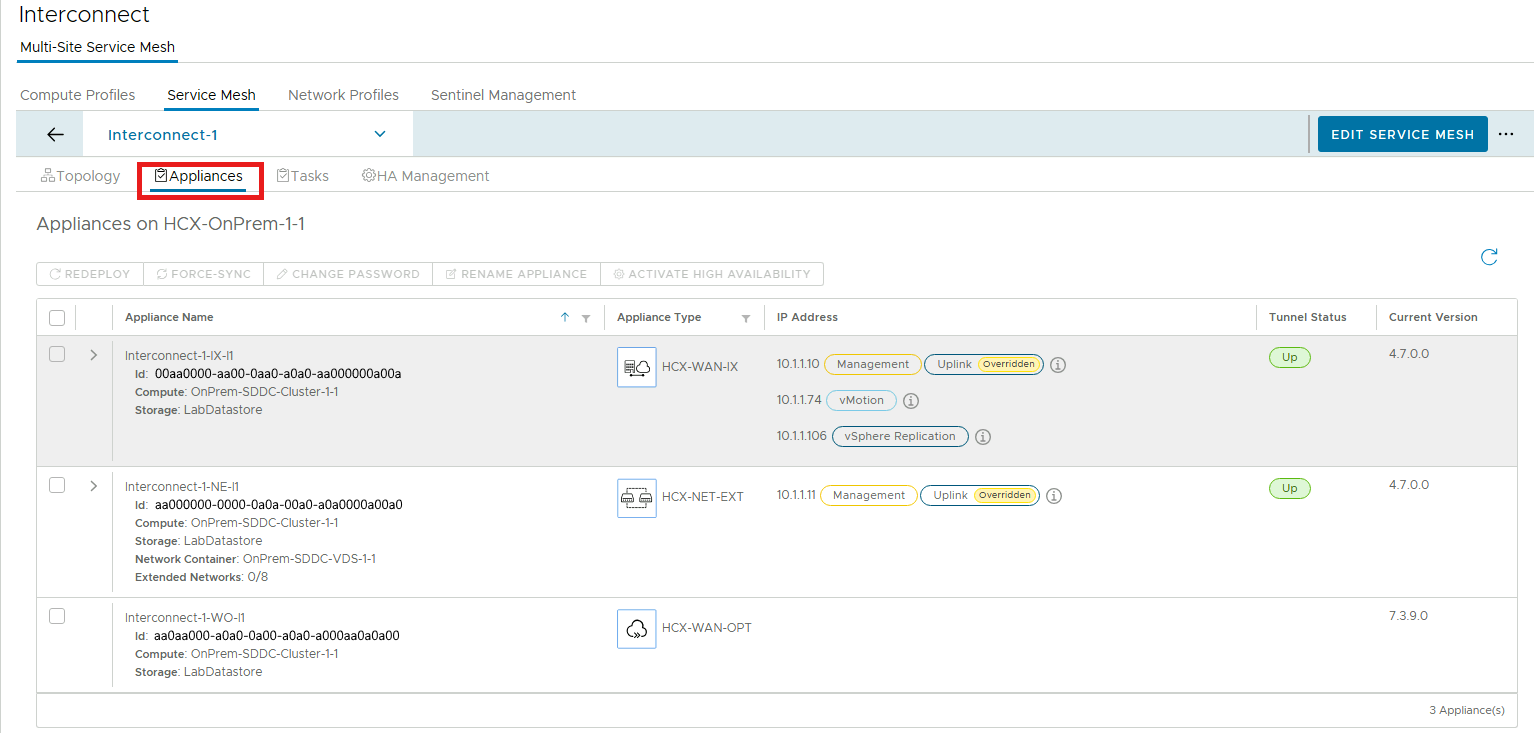

    Skärmbild av kontroll av hälsostatus för de lokala HCX-enheterna.

  13. Kontrollera sedan hälsotillståndet för tjänstnätet i Azure VMware Solution. Om du vill verifiera går du till samma sidan. Granska de enheter som distribueras under de lokala enheterna.

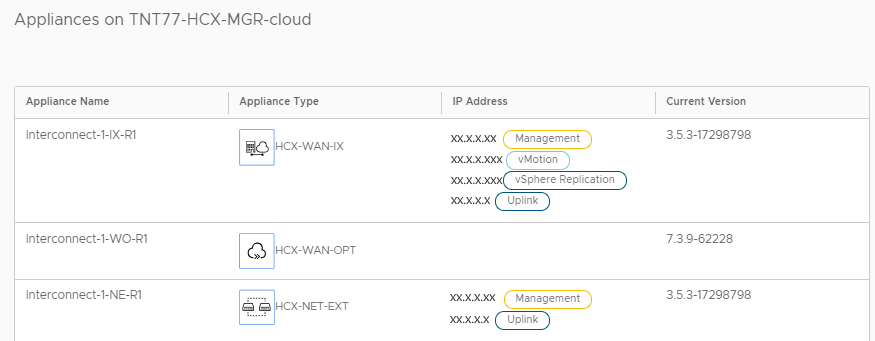

    Skärmbild av sammanlänkningsenheter som distribuerades till Azure VMware Solution genom att aktivera tjänstnätet.

I nästa lektion går vi igenom hur du migrerar virtuella datorer från lokal vSphere till Azure VMware Solution med hjälp av VMware HCX.
