Konfigurera vCenter Server-platsparkoppling

  • 10 minuter

För att slutföra stegen för att skydda dina virtuella VMware vSphere-datorer (VM) måste du nu ansluta instanser av VMware SRM på skyddade platser och återställningsplatser och sedan konfigurera en skyddsprincip. Processen för att ansluta VMware SRM-instanser kallas platsparkoppling. Du kan konfigurera platsparkoppling från en virtuell Windows-klientdator, kallad en jump box, som distribueras i det virtuella nätverket och har åtkomst till både privata Azure VMware Solution-moln.

Konfigurera platsparkoppling i vCenter Server

Utför följande steg för att konfigurera platsparkoppling:

  1. Se till att jump-box-enheten har anslutning till både privata Azure VMware Solution-moln.

  2. På den virtuella jump-box-datorn öppnar du en webbläsare och ansluter till det privata molnet vCenter Server och NSX-T Manager med autentiseringsuppgifter som du kan hämta från Identity, som finns i det vänstra navigeringsfältet i ditt privata Azure VMware Solution-moln.

    Not

    Första gången du försöker ansluta till vCenter Server använder du den HTML5-baserade klienten.

  3. I vSphere-klienten väljer du menyoch väljer sedan Site Recovery.

  4. I fönstret Site Recovery kontrollerar du att statusen OK visas för både vSphere Replication och Site Recovery Manageroch väljer sedan Open Site Recovery.

  5. Välj knappen Nytt webbplatspar.

  6. Välj den första platsen i listan och välj Pardtyp därefter. Följande bildexempel visar en kund som väljer Par med en peer vCenter Server som finns i en annan SSO-domänoch sedan väljer Nästa.

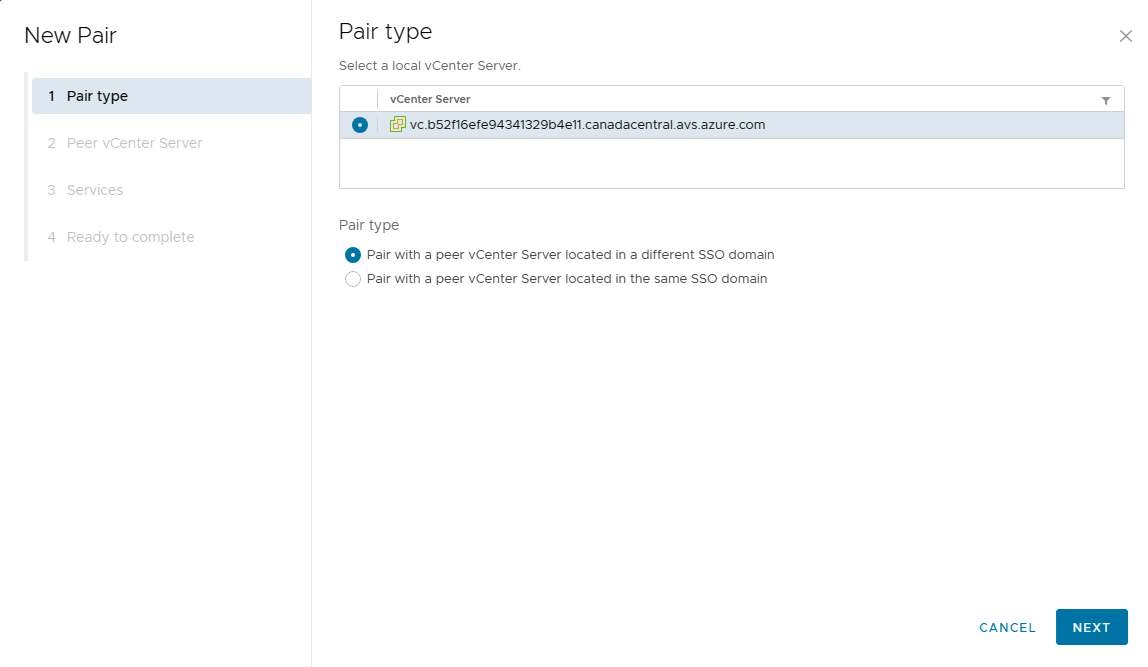

    Skärmbild av sidan för att lägga till en ny pardtyp.

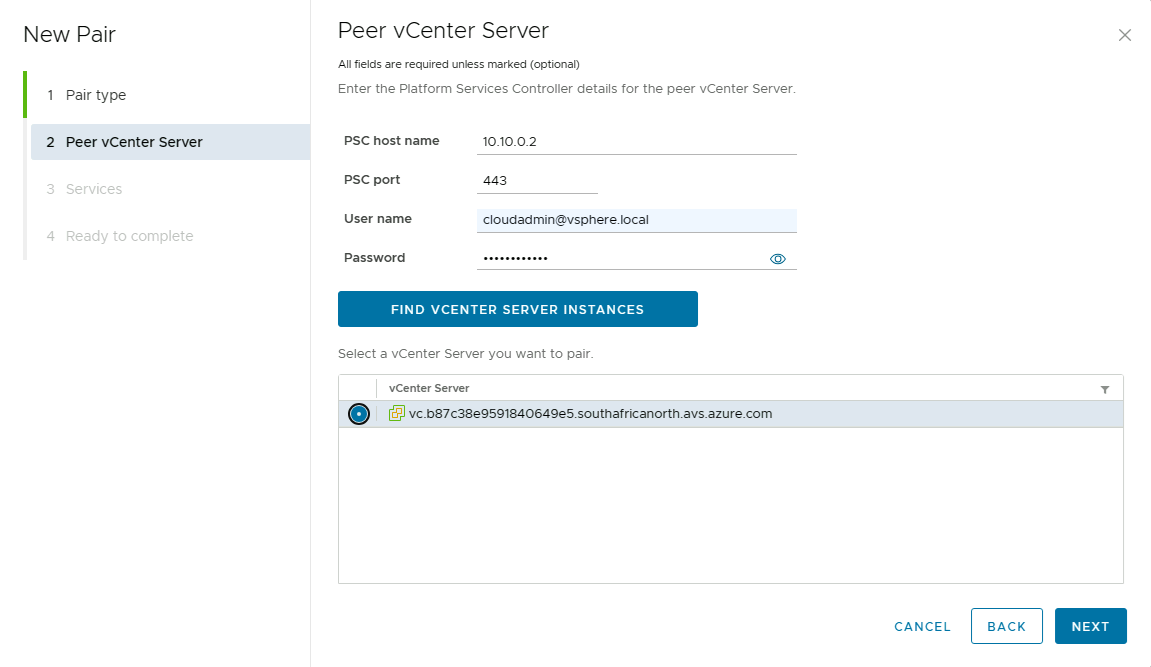

  7. Ange adressen till Platform Services Controller för Site Recovery Manager-servern på den andra platsen.

  8. Ange användarnamn och lösenord, välj Hitta vCenter Server-instanser. När den önskade vCenter-servern visas väljer du den och väljer sedan Nästa.

    Skärmbild av fliken Haveriberedskap i Azure VMware Solution. Alternativet vSphere Replication är markerat under Installationsreplikering.

Den adress som du anger för Platform Services-styrenheten måste matcha den adress som användes när du installerade Site Recovery Manager Server på återställningsplatsen.

Ansluta Site Recovery Manager-instanserna på skyddade platser och återställningsplatser

När du har konfigurerat VMware SRM bör du ansluta båda instanserna av VMware SRM på skyddade platser och återställningsplatser.

Not

Följande portar bör vara öppna för att tillhandahålla moln-till-moln-återställning: 80, 443, 902, 1433, 1521, 1526, 5480, 8123, 9086, 31031, 32032, 8043 och 10000-10010.

Konfigurera mappningar mellan platser

Innan du börjar skydda de virtuella datorerna måste du först mappa objekten på den skyddade platsen till motsvarande objekt på återställningsplatsen. Du kan mappa följande objekt för att säkerställa att de replikerade virtuella datorerna har rätt funktioner:

  • Nätverk

  • VM-mappar

  • Beräkningsresurser

  • Lagringsprincipmappningar

Not

Om du vill aktivera dubbelriktat skydd och återaktivera skyddet konfigurerar du omvända mappningar för att mappa objekten på återställningsplatsen tillbaka till motsvarande objekt på den skyddade platsen.

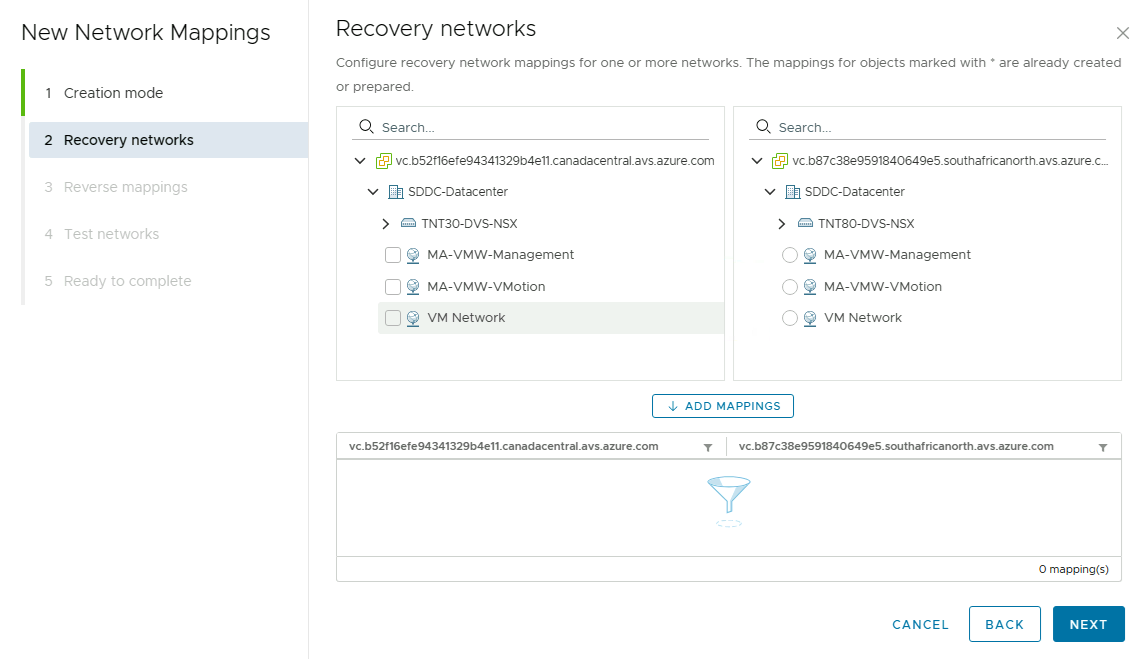

Skärmbild av fönstret Återställningsnätverk med relevanta mappningar inställda för objekt mellan den skyddade platsen och återställningsplatsen.

Genom att konfigurera mappningar kan du se till att de virtuella datorerna har åtkomst till alla resurser som är tillgängliga på återställningsplatsen. Om du inte skapar rätt mappning måste du konfigurera de här inställningarna för varje virtuell dator individuellt.

Konfigurera replikering på de virtuella datorerna

Innan du kan skapa skyddsgrupper måste du konfigurera replikering på den virtuella dator som du vill skydda. När du konfigurerar replikeringsinställningar kan du välja flera tidpunktsinstanser som konverteras till ögonblicksbilder under återställningen.

Använd följande procedur för att konfigurera replikering för den virtuella datorn:

  1. I vSphere-klienten eller vSphere-webbklienten väljer du Site Recoveryoch väljer sedan Open Site Recovery.

  2. På fliken Site Recovery väljer du ett sajtpar och väljer sedan Visa detaljer.

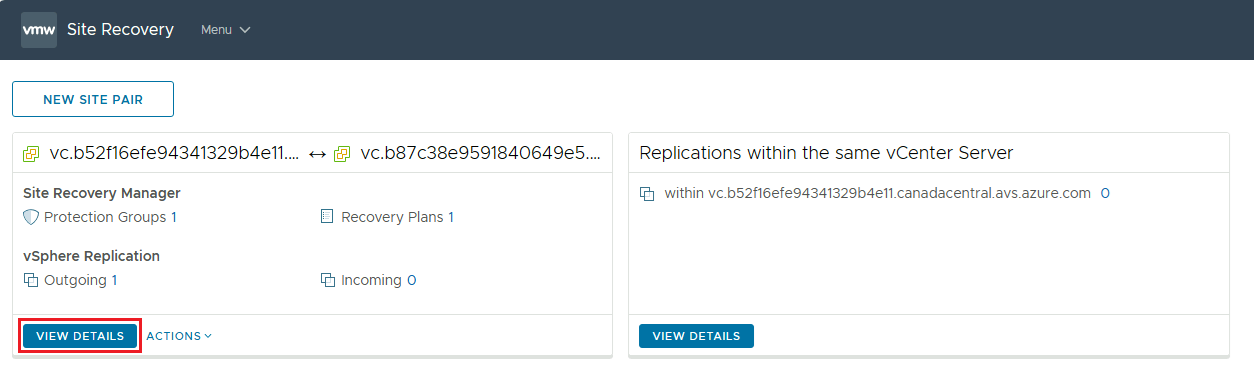

    Skärmbild av det nya webbplatsparfönstret för webbplatsåterställning där du kan se detaljerna.

    Not

    Du kan uppmanas att logga in med cloudadmin autentiseringsuppgifter.

  3. Välj fliken Replikering och välj sedan Ny.

  4. På sidan Målwebbplats kontrollerar du att du väljer en målwebbplats och väljer en vSphere Replication-server för att hantera replikeringen.

  5. På sidan Virtuella datorer väljer du en eller flera virtuella datorer som du vill skydda och väljer sedan Nästa.

  6. På sidan Måldatalager konfigurerar du den skyddade virtuella datorns Disk-format och vm-lagringsprincipoch väljer sedan Nästa.

  7. På sidan replikeringsinställningar under Mål för återställningspunkt (RPO)väljer du Aktivera nätverkskomprimering för VR-dataoch väljer sedan Nästa.

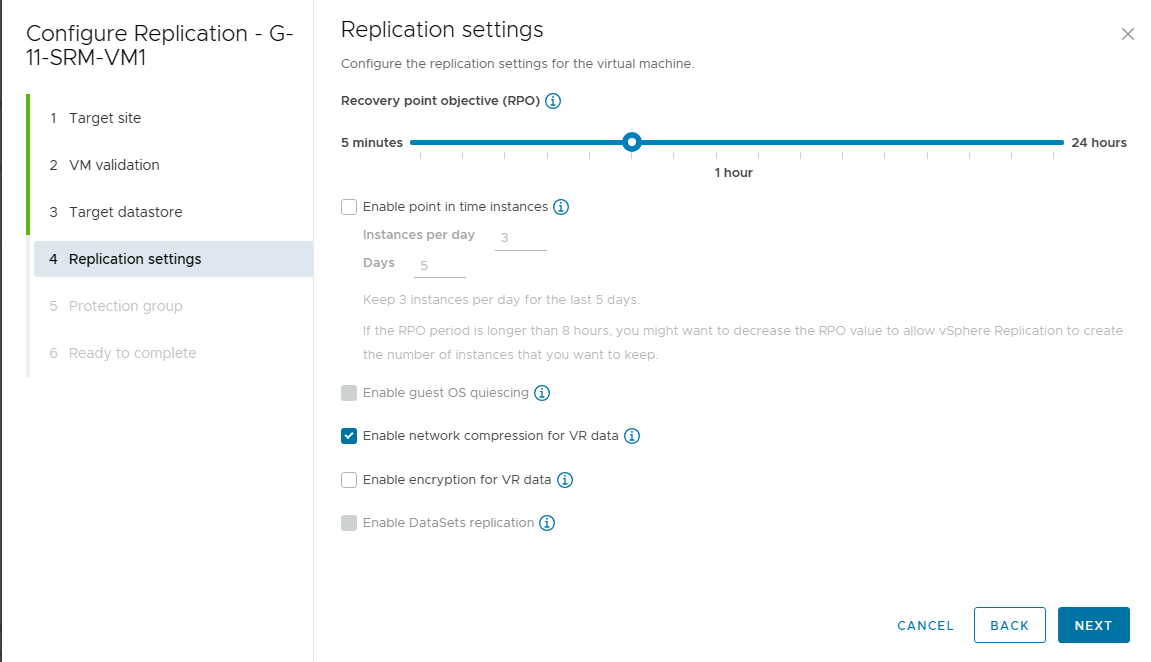

    Skärmbild av fönstret Replikeringsinställningar i Azure VMware Solution med de konfigurerade RPO-inställningarna för att aktivera nätverkskomprimering för VR-data.

  8. På fliken Skyddsgrupp lägger du till de virtuella datorerna i en befintlig eller ny skyddsgrupp. Alternativt kan du välja att inte lägga till de virtuella datorerna i någon skyddsgrupp i det här skedet. Välj Nästa.

  9. På sidan Redo att slutföra granskar du inställningarna och väljer sedan Slutför.

    Skärmbild av fönstret Replikeringsinställningar i Azure VMware Solution med de konfigurerade RPO-inställningarna.

    Anteckning

    Du kan konfigurera replikering för avstängda virtuella datorer, men datasynkroniseringen börjar när den virtuella datorn är påslagen. När den virtuella källdatorn är avstängd visar replikeringen en Inte aktiv status.

Skapa och hantera skyddsgrupper

Du kan skapa en skyddsgrupp som innehåller flera virtuella datorer som VMware SRM skyddar tillsammans. Skyddsgrupper ingår i återställningsplanen som anger hur VMware SRM återställer de virtuella datorerna i skyddsgruppen.

Du måste tilldela de virtuella datorer som ingår i replikeringsplanen till en befintlig resurspool, mapp och nätverk på återställningsplatsen. Du kan konfigurera de här inställningarna i inventeringsmappningarna eller individuellt för varje virtuell dator i skyddsgrupperna.

VMware Site Recovery Manager skapar platshållar-VM:er på återställningsplatsen och tillämpar sedan inventeringsmappningarna på varje virtuell dator i gruppen. vSphere Replication synkroniserar sedan diskfilerna för den virtuella replikeringsmåldatorn enligt det mål för återställningspunkten som du angav när du konfigurerade vSphere Replication på den virtuella datorn.

Använd följande procedur för att skapa vSphere Replication-skyddsgrupper:

  1. I vSphere-klienten eller vSphere-webbklienten väljer du Site Recoveryoch väljer sedan Open Site Recovery.

  2. På fliken Site Recovery hem väljer du ett webbplatspar och väljer sedan Visa information.

    Notis

    Du kan uppmanas att logga in med cloudadmin autentiseringsuppgifter.

  3. Välj fliken skyddsgrupper och välj sedan Ny skyddsgrupp för att skapa en skyddsgrupp.

  4. På sidan Namn och riktning anger du ett namn och en beskrivning för skyddsgruppen, väljer en riktning och väljer sedan Nästa.

  5. I fönstret Protection-grupptyp väljer du enskilda virtuella datorer (vSphere Replication)och klickar sedan på Nästa.

  6. Välj virtuella datorer i listan som du vill lägga till i skyddsgruppen och välj sedan Nästa.

    Not

    Endast virtuella datorer som du konfigurerar för vSphere Replication och som inte redan finns i en skyddsgrupp finns i listan.

  7. På sidan Recovery-plan kan du lägga till skyddsgruppen i en återställningsplan genom att välja något av alternativen i följande tabell.

    alternativ Beskrivning
    Lägg till i befintlig återställningsplan Lägger till skyddsgruppen i en befintlig återställningsplan.
    Lägg till i den nya återställningsplanen Lägger till skyddsgruppen i en ny återställningsplan. Om du väljer det här alternativet måste du ange ett namn på återställningsplanen.
    Lägg inte till i återställningsplanen nu Välj det här alternativet om du inte vill lägga till skyddsgruppen i en återställningsplan.

  8. Granska inställningarna och välj Slutför.

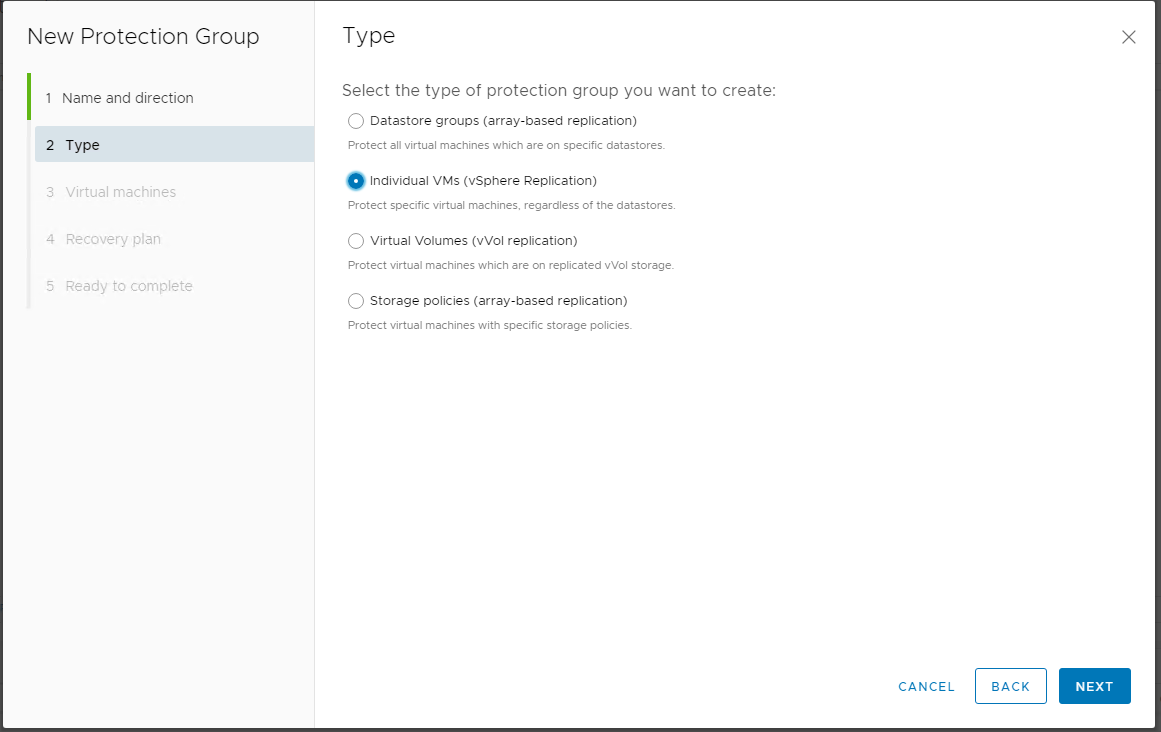

    Skärmbild av fönstret Typ i Azure VMware Solution med alternativet Enskilda virtuella datorer (vSphere-replikering) valt.

Skapa, testa och köra återställningsplaner

Återställningsplaner styr varje steg i återställningsprocessen. De styr sekvensen där VMware SRM aktiverar och inaktiverar virtuella datorer. Du kan skapa en återställningsplan som innehåller en eller flera skyddsgrupper. Du kan också inkludera en skyddsgrupp i flera återställningsplaner som gör att du kan välja mellan återställningsplaner och sedan bestämma hur du ska återställa den virtuella datorn.

Använd följande procedur för att skapa en återställningsplan:

  1. I vSphere-klienten eller vSphere-webbklienten väljer du Site Recoveryoch väljer sedan Open Site Recovery.

  2. På fliken Site Recovery hem väljer du ett webbplatspar och väljer sedan Visa information.

    Not

    Du kan uppmanas att logga in med cloudadmin autentiseringsuppgifter.

  3. Välj fliken Återställningsplaner och välj sedan Ny återställningsplan för att skapa en återställningsplan.

  4. På sidan Namn och riktning anger du namnet och beskrivningen av återställningsplanen, väljer replikeringsriktningen och väljer sedan Nästa.

  5. På sidan Skyddsgrupper väljer du Skyddsgrupper för enskilda virtuella datorer eller datalagergrupper, väljer en av de tidigare skapade skyddsgrupperna och väljer sedan Nästa.

  6. På sidan Test Networks väljer du de nätverk som ska användas när du kör tester på den här planen och väljer sedan Nästa.

  7. På sidan Redo att slutföra granskar du inställningarna och väljer sedan Slutför.

Testa återställningsplanen

När du har skapat en återställningsplan kan du testa eller köra återställningsplanen. När du testar återställningsplanen fortsätter den virtuella källdatorn att fungera i Azure VMware-källlösningen och en replik av den virtuella datorn skapas på återställningsplatsen i testnätverket.

Använd följande procedur för att testa återställningsplanen:

  1. Välj återställningsplanen och välj sedan Test.
  2. På sidan Bekräftelsealternativ kontrollerar du att du markerar kryssrutan Replikera de senaste ändringarna till återställningsplatsen och väljer sedan Nästa.
  3. På sidan Redo att slutföra granskar du de valda inställningarna och väljer sedan Slutför.

Efter ett lyckat test ska du inte glömma att rensa testmiljön.

Kör återställningsplanen

När du väljer att köra replikeringsplanen initierar du en planerad migrering. Planerad migrering är ordnad migrering av virtuella datorer från den skyddade platsen till återställningsplatsen. Planerad migrering förhindrar dataförlust vid migrering av arbetsbelastningar på ett ordnat sätt. För att den planerade migreringen ska lyckas måste båda platserna köras och fungera fullt ut. Om den skyddade platsen sedan misslyckas kan du initiera haveriberedskap för att återställa de misslyckade virtuella datorerna. VMware SRM samordnar återställningsprocessen med replikeringsmekanismerna för att minimera dataförlust och systemavbrott.

Använd följande procedur för att köra en återställningsplan:

  1. Välj återställningsplanen, välj sedan Kör.

  2. På sidan Bekräftelsealternativ markerar du kryssrutan jag förstår att den här processen permanent ändrar de virtuella datorerna och infrastrukturen för både skyddade datacenter och återställningsdatacenter.

  3. Välj mellan återställningstyperna Planerad migrering eller Haveriberedskapoch välj sedan Nästa.

  4. På sidan Redo att slutföra granskar du de valda inställningarna och väljer sedan Slutför.

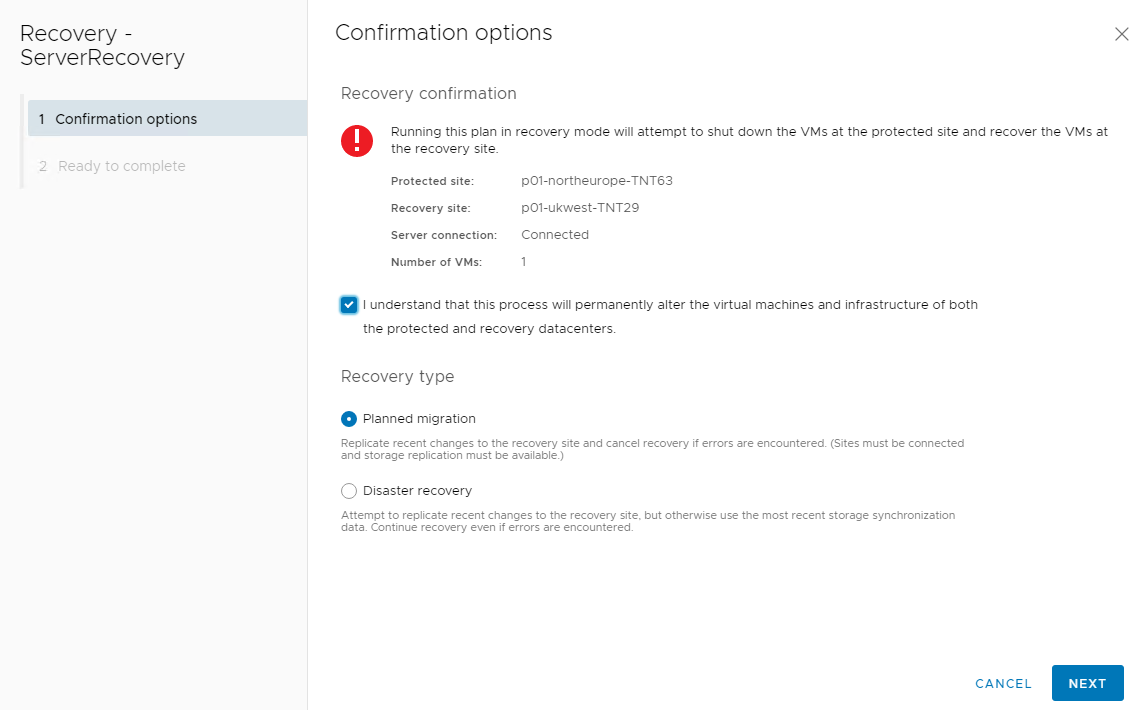

    Skärmbild av fönstret Bekräftelsealternativ i Azure VMware Solution med de valda alternativen för återställningsbekräftelse.

Andra katastrofåterställningslösningar från tredje part som stöds

Utöver Site Recovery Manager (SRM) finns det lösningar från tredje part som kunder kan använda för Azure VMware Solution, till exempel Zerto och JetStream.

Zerto

Zerto är en haveriberedskapslösning som är utformad för att minimera stilleståndstiden för virtuella datorer om en katastrof skulle inträffa. Zerto-plattformen bygger på grunden för Continuous Data Protection (CDP) som möjliggör minimal eller nästan ingen dataförlust. Plattformen ger den skyddsnivå som önskas för många affärskritiska och verksamhetskritiska företagsprogram. Zerto automatiserar och orkestrerar även failover och failback för att säkerställa minimal stilleståndstid vid en katastrof.

Kärnkomponenter i Zerto-plattformen

Komponent Beskrivning
Zerto Virtual Manager (ZVM) Hanteringsprogram för Zerto implementerat som en Windows-tjänst installerad på en virtuell Windows-dator. Administratören för det privata molnet installerar och hanterar den virtuella Windows-datorn. ZVM aktiverar konfiguration av haveriberedskap dag 0 och dag 2.
virtuell replikeringsenhet (vRA) Den virtuella Linux-datorn används för att hantera datareplikering från källan till replikeringsmålet. En instans av vRA installeras per ESXi-värd och levererar en verklig skalningsarkitektur som växer och krymper tillsammans med det privata molnets värdar. VRA hanterar datareplikering till och från skyddade virtuella datorer till dess lokala mål eller fjärrmål och lagrar data i journalen.
Zerto ESXi värddrivrutin Installeras på varje VMware ESXi-värd som konfigurerats för Zertos katastrofåterställning. Värddrivrutinen fångar upp en virtuell vSphere-dators I/O och skickar replikeringsdata till den valda vRA:n för den värden. VRA ansvarar sedan för att replikera den virtuella datorns data till ett eller flera katastrofåterställningsmål.
ZertoCloud Appliance (ZCA) En Windows-VM används endast när Zerto används för att återställa vSphere-VM:er som Azure Native IaaS-VM:er. ZCA består av:
- ZVM: En Windows-tjänst som är värd för användargränssnittet och integreras med de interna API:erna i Azure för hantering och orkestrering.
- VRA-: En Windows-tjänst som replikerar data från eller till Azure.
ZCA integreras internt med den plattform som den distribueras på, så att du kan använda Azure Blob Storage med ett lagringskonto i Microsoft Azure. Därför säkerställer den den mest kostnadseffektiva distributionen på var och en av dessa plattformar.
Virtual Protection Group (VPG) Logisk grupp med virtuella datorer som skapats på ZVM. Med Zerto kan du konfigurera principer för haveriberedskap, säkerhetskopiering och mobilitet på en virtuell dator. Med den här mekanismen kan en konsekvent uppsättning principer tillämpas på en grupp virtuella datorer.

Zerto-scenarier som stöds

Du kan använda Zerto med Azure VMware Solution i följande tre scenarier:

Scenario 1: Haveriberedskap från lokal installation av VMware vSphere till Azure VMware Solution i det här scenariot.

I det här scenariot är den primära platsen en lokal vSphere-baserad miljö. Haveriberedskapsplatsen är ett privat Azure VMware Solution-moln.

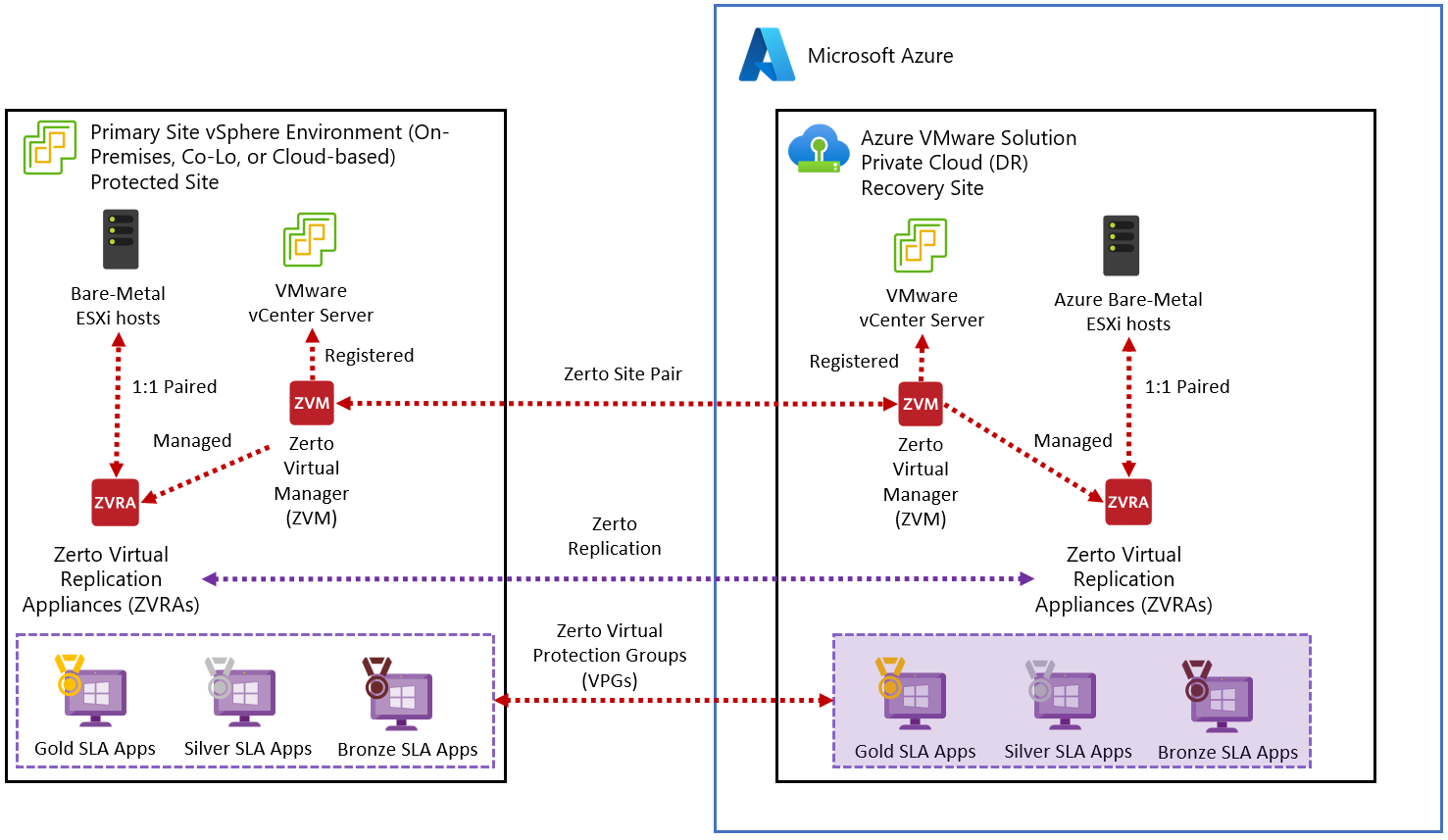

Skärmbild av ett zerto-scenario för haveriberedskap i en lokal vSphere-baserad miljö.

Scenario 2: Azure VMware-lösning till Azure VMware-lösning molnbaserad katastrofåterställning.

I det här scenariot är den primära platsen ett privat Azure VMware Solution-moln i en Azure-region. Haveriberedskapsplatsen är ett privat Azure VMware Solution-moln i en annan Azure-region.

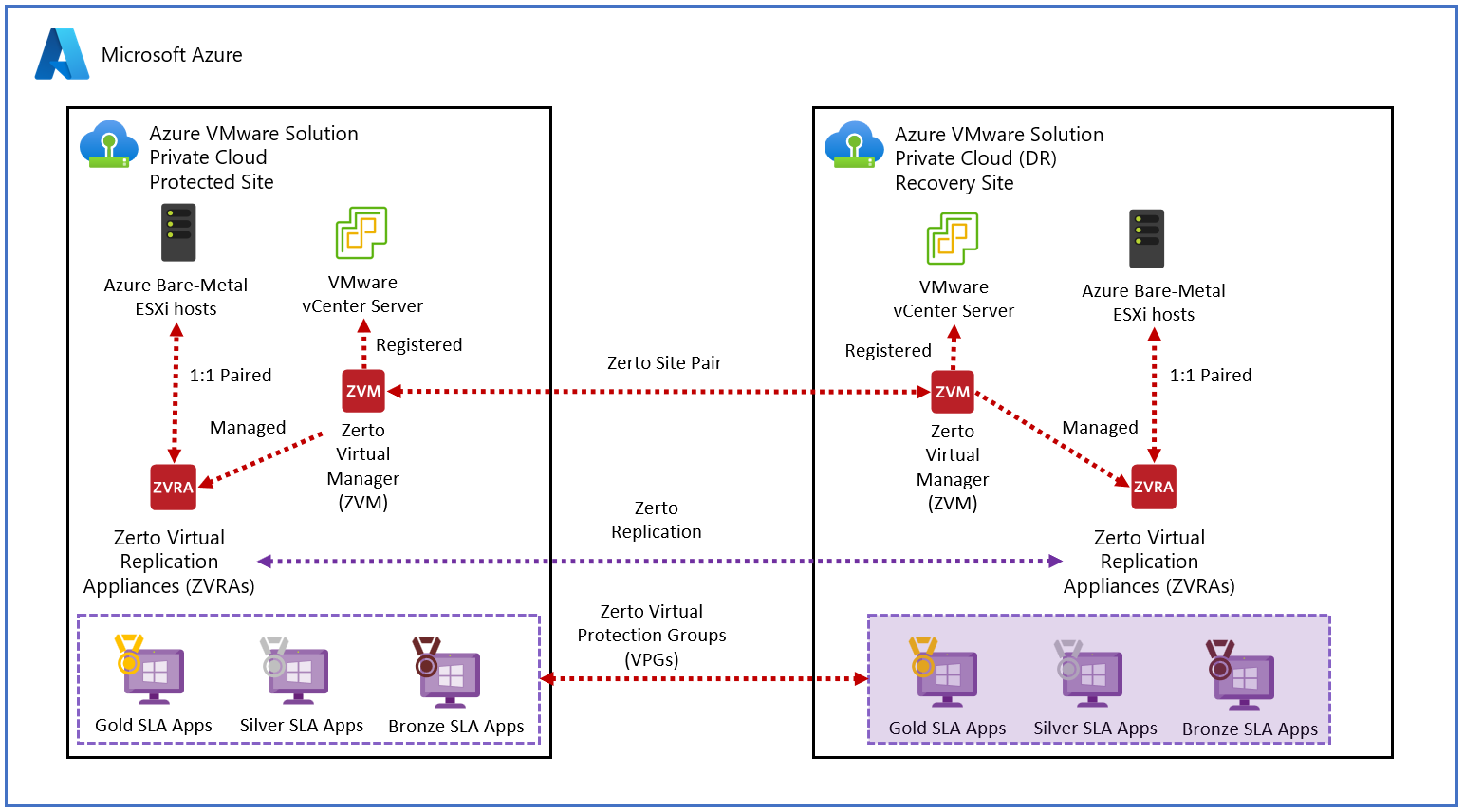

Skärmbild av Zerto återställningsscenariot för ett privat moln i Azure VMware Solution i en Azure-region.

Scenario 3: Azure VMware Solution till Azure VMs cloud disaster recovery.

I det här scenariot är den primära platsen ett privat Azure VMware Solution-moln i en Azure-region. Virtuella Azure-blobar och virtuella Azure-datorer (Hyper-V baserade) används i katastroftider.

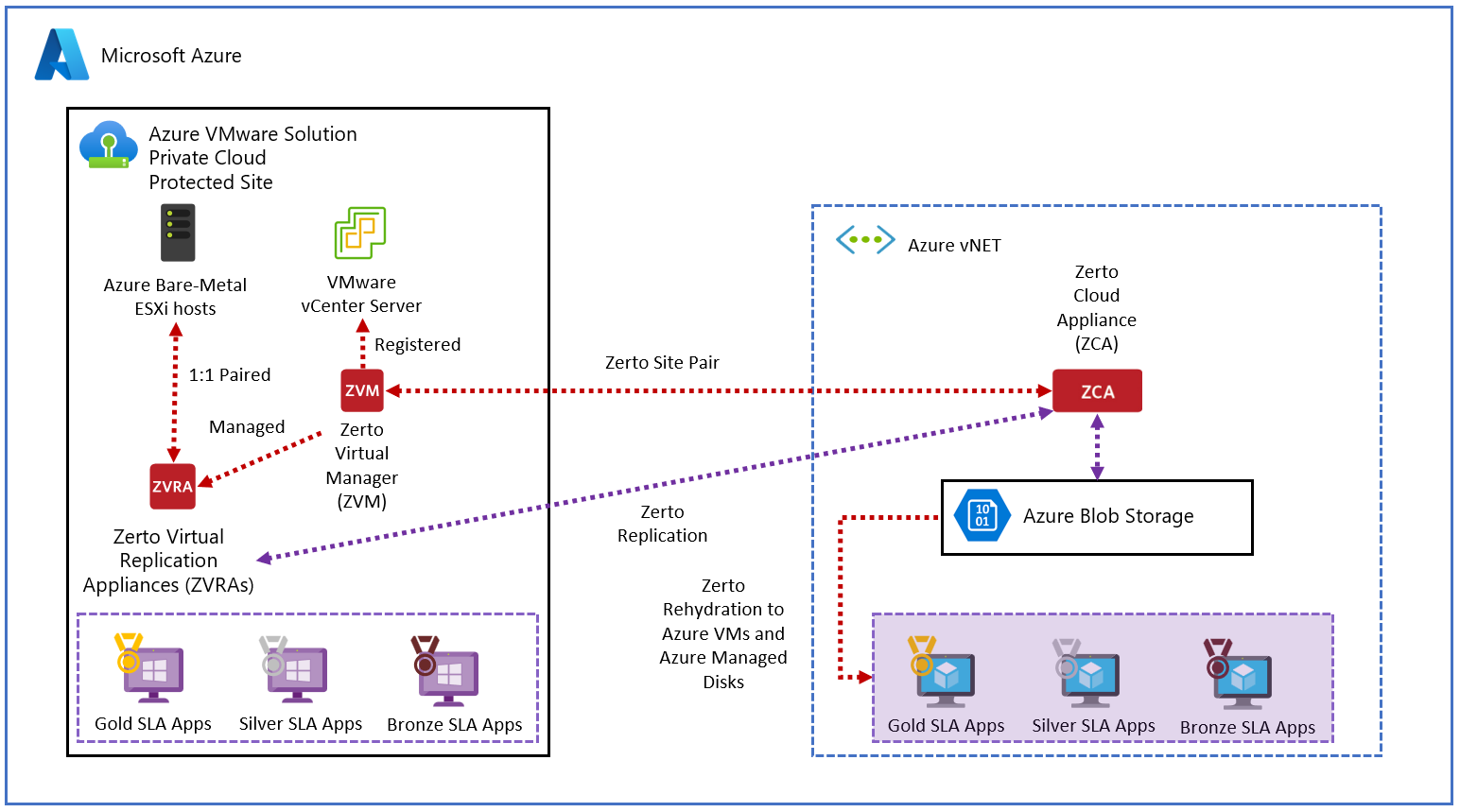

Skärmbild av zerto-haveriberedskapsscenario för en Azure VMware-lösning till haveriberedskap för Azure VM-molnet.

Jetstream

JetStream haveriberedskap (DR) är en molnbaserad haveriberedskapslösning som är utformad för att minimera stilleståndstiden för virtuella datorer om en katastrof skulle inträffa. Instanser av JetStream DR distribueras på både skyddade platser och återställningsplatser.

JetStream bygger på grunden för Continuous Data Protection (CDP), som möjliggör minimal eller nästan ingen dataförlust. JetStream DR ger den skyddsnivå som önskas för affärs- och verksamhetskritiska program. Det möjliggör också kostnadseffektiv dr-användning genom att använda minimala resurser på dr-platsen och använda kostnadseffektiv molnlagring, till exempel Azure Blob Storage.

Core-komponenterna i JetStream DR-lösningen

objekt Beskrivning
MSA(JetStream Management Server Virtual Appliance) MSA aktiverar både dag 0- och dag 2-konfiguration, till exempel primära platser, skyddsdomäner och återställning av virtuella datorer. MSA distribueras från en OVA-fil på en vSphere-nod av molnadministratören. MSA samlar in och underhåller statistik som är relevant för VM-skydd och implementerar ett vCenter Server-plugin-program som gör att du kan hantera JetStream DR internt med vSphere-klienten. MSA hanterar inte replikeringsdata för skyddade virtuella datorer.
JetStream DR Virtual Appliance (DRVA) Linux-baserad virtuell datorinstallation tar emot skyddade vm-replikeringsdata från källans ESXi-värd. Den underhåller replikeringsloggen och hanterar överföringen av de virtuella datorerna och deras data till objektlagret, till exempel Azure Blob Storage. Beroende på antalet skyddade virtuella datorer och mängden VM-data som ska replikeras kan den privata molnadministratören skapa en eller flera DRVA-instanser.
JetStream ESXi-värdkomponenter (IO Filter-paket) JetStream-programvara installerad på varje ESXi-värd som konfigurerats för JetStream DR. Värddrivrutinen fångar upp de virtuella vSphere-datorernas I/O och skickar replikeringsdata till DRVA. I/O-filtren övervakar även relevanta händelser, till exempel vMotion, Storage vMotion, ögonblicksbilder osv.
JetStream-skyddad domän Logisk grupp med virtuella datorer som skyddas tillsammans med samma principer och runbook. Data för alla virtuella datorer i en skyddsdomän lagras i samma Azure Blob-containerinstans. En enda DRVA-instans hanterar replikering till fjärransluten DR-lagring för alla virtuella datorer i en skyddad domän.
Azure Blob Storage-behållare Den skyddade virtuella datorns replikerade data lagras i Azure Blobs. JetStream-programvara skapar en Azure Blob-containerinstans för varje JetStream-skyddad domän.

JetStream-scenarier i Azure VMware Solution

Du kan använda JetStream DR med Azure VMware Solution för följande två scenarier.

scenario 1: lokal VMware vSphere till Azure VMware Solution DR.

I det här scenariot är den primära platsen din lokala VMware vSphere-miljö och DR-platsen är ett privat Moln för Azure VMware Solution.

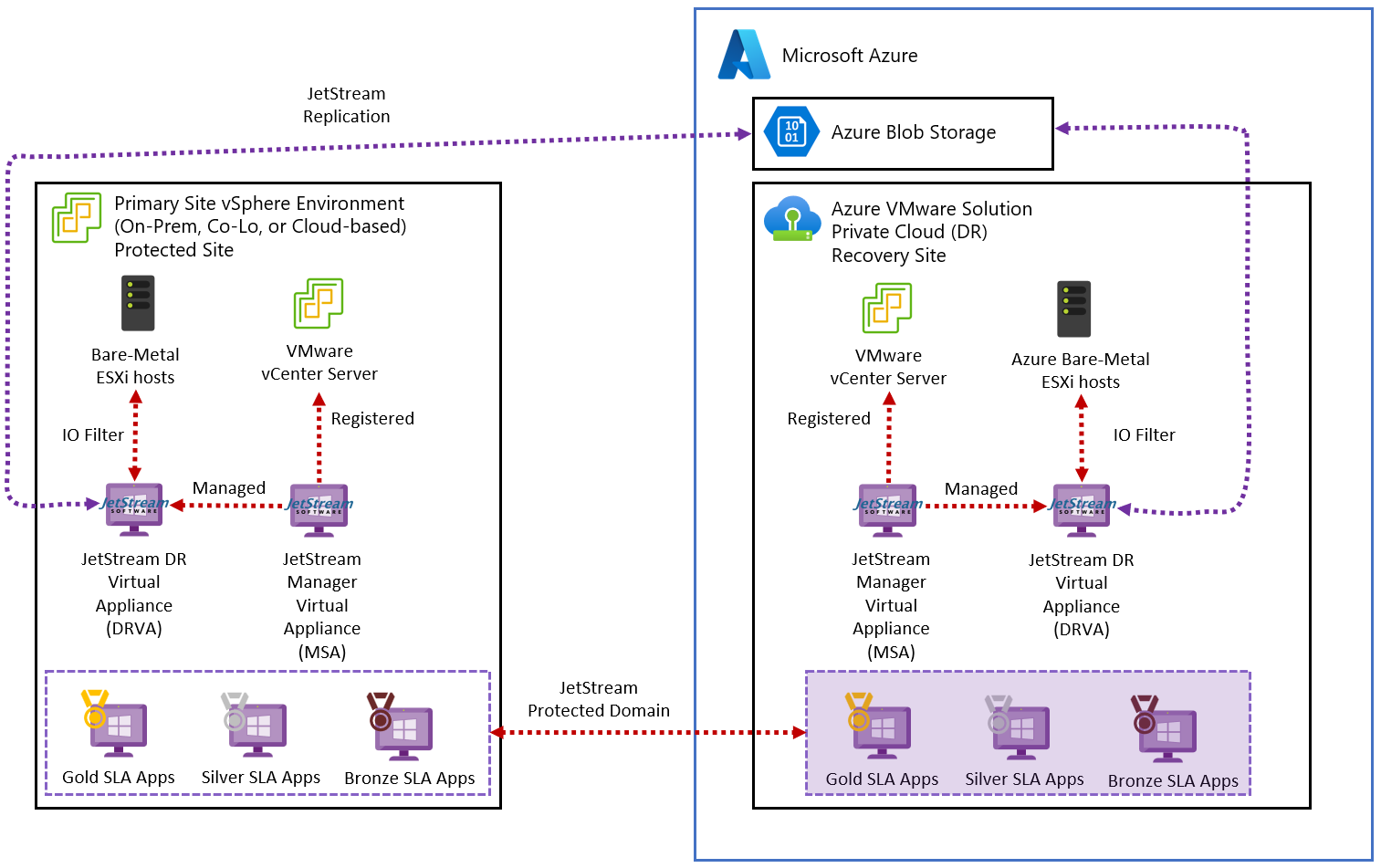

Diagram visar VMware vSphere-miljön där DR-platsen är ett privat Moln för Azure VMware Solution.

Scenario 2: Azure VMware-lösning till Azure VMware-lösning DR.

I det här scenariot är den primära platsen ett privat Azure VMware Solution-moln i en Azure-region. Haveriberedskapsplatsen är ett privat Azure VMware Solution-moln i en annan Azure-region.

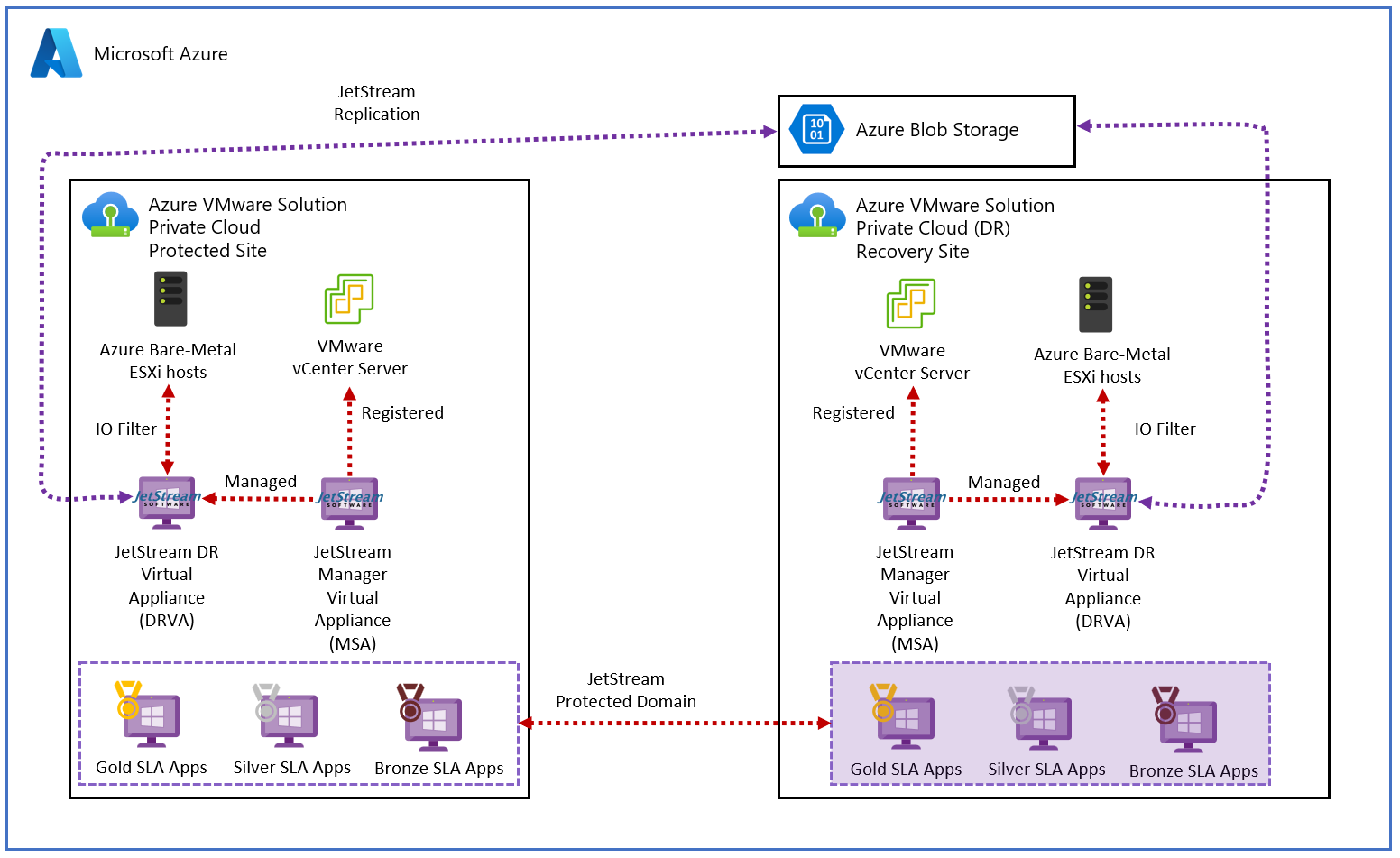

Diagram visar det privata Azure VMware Solution-molnet i en Azure-region och dr-platsen är ett privat Azure VMware Solution-moln i en annan Azure-region.
