Konfigurera VM-nätverk i VMM – Illustrerad översikt



Publicerat: mars 2016

Gäller för: System Center 2012 SP1 - Virtual Machine Manager, System Center 2012 R2 Virtual Machine Manager

Nätverksfunktionerna i Virtual Machine Manager (VMM) i System Center 2012 Service Pack 1 (SP1) och System Center 2012 R2 innehåller en rad förbättringar som ger dig större flexibilitet när du konfigurerar nätverk i en virtualiserad miljö. Den här översikten handlar främst om en av de förbättrade funktionerna, nätverk för virtuella datorer (virtuella datornätverk) men visar även logiska nätverk.

Logiska nätverk, som introducerades i System Center 2012 och som även finns i System Center 2012 SP1 och System Center 2012 R2 är namngivna nätverk som har speciella funktioner i miljön. Du kan till exempel ha logiska nätverk med namn som ”serverdel”, ”klientdel” eller ”säkerhetskopiering”. Logiska nätverk illustreras i bild 1 och bild 6 i den här artikeln.

Andra bilder i artikeln visar virtuella datornätverk, som förekommer i VMM i System Center 2012 SP1 och System Center 2012 R2. Virtuella datornätverk ger dig ännu fler sätt att konfigurera nätverksfunktioner för dina virtuella datorer. Bilderna illustrerar fyra olika sätt att konfigurera ett virtuellt datornätverk ovanpå ett logiskt nätverk.

I följande tabell beskrivs illustrationerna i den här artikeln.

Illustrationer baserade på objekt som de visas i VMM-konsolen	Illustrationer som visar den underliggande nätverksobjektmodellen
Bild 1 Logiska nätverk i VMM	Bild 6 Nätverksobjektmodell för logiska nätverk
Bild 2 Virtuella datornätverk konfigurerade med nätverksvirtualisering	Bild 7 Nätverksobjektmodell för virtuella datornätverk som har konfigurerats med nätverksvirtualisering
Bild 3 Virtuella datornätverk i en VLAN-baserad konfiguration	Bild 8 Nätverksobjektmodell för virtuella datornätverk i en VLAN-baserad konfiguration
Bild 4 Virtuellt datornätverk som ger direktåtkomst till det logiska nätverket utan isolering	Bild 9 Nätverksobjektmodell för ett virtuellt datornätverk som ger direktåtkomst till det logiska nätverket
Bild 5a och 5b Virtuella datornätverk konfigurerade med en extern nätverkstjänst	Bild 10 Nätverksobjektmodell för virtuella datornätverk som har konfigurerats med en extern nätverkstjänst

Information om hur du konfigurerar virtuella datornätverk finns i Så här skapar du ett Virtuellt datornätverk i VMM i System Center 2012 SP1 eller Så här skapar du ett virtuellt datornätverk i VMM i System Center 2012 R2.

Bilder som illustrerar logiska växlar finns i Konfigurera portar och växlar i VMM – Illustrerad översikt.

Mer information om nätverksfunktioner i VMM finns i följande översikter över nätverksfunktioner:

• Konfigurera logiska nätverk i VMM – Översikt

• Konfigurera belastningsutjämning i VMM – Översikt

• Konfigurera portar och växlar för virtuella datornätverk i VMM

• Konfigurera virtuella datornätverk och gateways i VMM

Logiska nätverk i VMM

Följande bild illustrerar ett logiskt nätverk i VMM i System Center 2012, System Center 2012 SP1 eller System Center 2012 R2. Vi har använt fiktiva namn, t.ex. ”Contoso1”, för vissa nätverksobjekt för att illustrera syftet med dem.

Bild 1: Logiskt nätverk

Den här bilden illustrerar hur ett logiskt nätverk i VMM fungerar som en behållare för nätverksplatser (eller definitioner av logiska nätverk som de också kallas) och för information om IP-undernät, information om virtuella lokala nätverk (VLAN) eller båda. Den illustrerar också hur värdgrupper i VMM kan associeras med en nätverksplats och hur undernät i det logiska nätverket kan tilldelas IP-adresspooler.

I föregående bild visas namnen i fetstil på de objekt som du konfigurerar genom att köra en guide eller genom att öppna en egenskapssida, medan objekten på en sida i guiden eller på en flik på egenskapssidan visas utan fetstil.

Bild 6 visar den underliggande nätverksobjektmodellen för logiska nätverk, Nätverksobjektmodell för logiska nätverk.

Virtuella datornätverk i VMM i System Center 2012 SP1 och System Center 2012 R2

Bilderna i det här avsnittet illustrerar hur virtuella datornätverk kan konfigureras ovanpå logiska nätverk i VMM.

Viktigt
Virtuella datornätverk kan skapas i VMM i System Center 2012 SP1 och System Center 2012 R2.

Följande bilder visar fyra olika sätt att konfigurera virtuella datornätverk ovanpå logiska nätverk i VMM:

• Virtuella datornätverk konfigurerade med nätverksvirtualisering: Flera virtuella datornätverk kan konfigureras ovanpå ett logiskt nätverk.

• Virtuella datornätverk i en VLAN-baserad konfiguration: Nätverk som använder teknik för vanliga virtuella lokala nätverk (VLAN) för nätverksisolering kan hanteras som de är, med ett virtuellt datornätverk för varje nätverksplats (och virtuellt lokalt nätverk) i konfigurationen.

• Virtuellt datornätverk som ger direktåtkomst till det logiska nätverket utan isolering: Ett virtuellt datornätverk kan ge direktåtkomst till det logiska nätverket , utan isolering.

• Virtuella datornätverk konfigurerade med en extern nätverkstjänst: Inställningar som konfigurerats med en nätverkstjänst, till exempel en nätverkshanteringskonsol från en leverantör, som använder ett tillägg för vidarebefordran, kan importeras till VMM. Med System Center 2012 R2 kan sådana inställningar även exporteras från VMM till nätverkstjänsten.

Virtuella datornätverk konfigurerade med nätverksvirtualisering

I följande bild visas virtuella datornätverk som är konfigurerade med nätverksvirtualisering i VMM i System Center 2012 SP1 eller System Center 2012 R2. Vi har använt fiktiva namn, t.ex. ”AdventureWorks” och ”Contoso1”, för vissa nätverksobjekt för att illustrera syftet med dem.

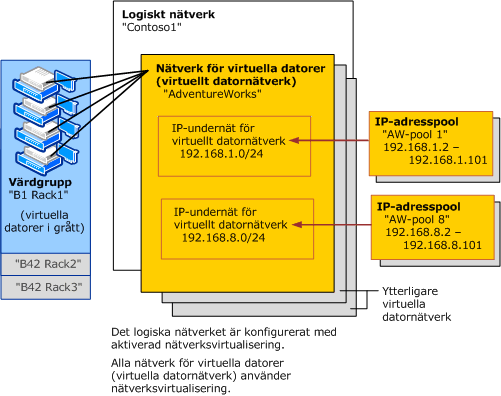

Bild 2 Virtuella datornätverk med nätverksvirtualisering

Nätverksvirtualisering är en utökad variant av servervirtualisering som gör att du kan distribuera flera virtuella datornätverk på samma logiska nätverk. På bilden är det virtuella datornätverket ”AdventureWorks” konfigurerat ovanpå det logiska nätverket ”Contoso1”‏. Bilden visar också att ytterligare virtuella datornätverk kan konfigureras ovanpå samma logiska nätverk så att fler klientorganisationer, klienter eller kunder kan ha sina egna nätverk och välja egna IP-adresser, oavsett vilka IP-adresser som används i andra virtuella datornätverk.

I föregående bild visas namnen i fetstil på de objekt som du konfigurerar genom att köra en guide eller genom att öppna en egenskapssida, medan objekten på en sida i guiden eller på en flik på egenskapssidan visas utan fetstil.

Bild 7 visar den underliggande nätverksobjektmodellen för den här konfigurationen,Nätverksobjektmodell för virtuella datornätverk som har konfigurerats med nätverksvirtualisering.

I System Center 2012 SP1 och System Center 2012 R2 baseras många av de förbättrade VMM-nätverksfunktionerna på Hyper-V-nätverksvirtualisering, som introducerades i Windows Server 2012. För att lättare förstå dessa nätverksfunktioner kan det vara bra att granska illustrationerna och beskrivningarna (särskilt den första illustrationen) av Hyper-V-nätverksvirtualisering i Hyper-V Network Virtualization technical details (Teknisk information om Hyper-V-nätverksvirtualisering).

Virtuella datornätverk i en VLAN-baserad konfiguration

På följande bild visas virtuella datornätverk i en VLAN-baserad konfiguration, det vill säga där virtuella lokala nätverk redan finns i de fysiska och logiska nätverken. Vi har använt fiktiva namn, t.ex. ”Contoso2” och ”VLAN_1”, för vissa nätverksobjekt för att illustrera syftet med dem.

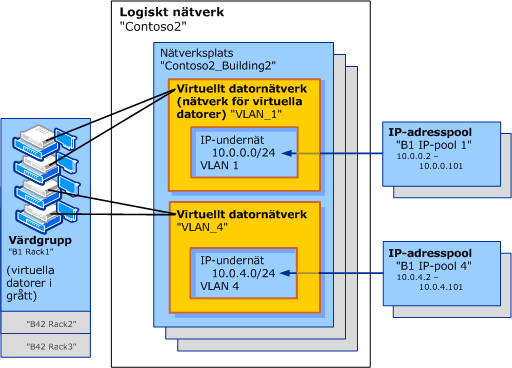

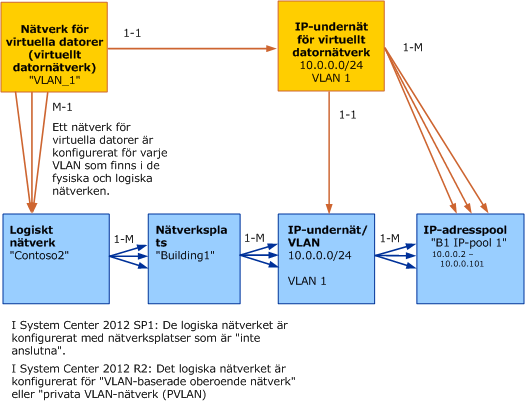

Bild 3 Virtuella datornätverk i en VLAN-baserad konfiguration

I det här scenariot har de virtuella lokala nätverken ett speciellt syfte, till exempel isolering, och finns inte bara där som broadcast-gränser. Bilden visar två virtuella datornätverk som har skapats för att matcha de två virtuella lokala nätverken i de underliggande fysiska och logiska nätverken. Med flera virtuella lokala nätverk kan flera virtuella datornätverk skapas, vanligtvis ett virtuellt datornätverk per virtuellt lokalt nätverk.

I föregående bild visas namnen i fetstil på de objekt som du konfigurerar genom att köra en guide eller genom att öppna en egenskapssida, medan objekten på en sida i guiden eller på en flik på egenskapssidan visas utan fetstil.

Bild 8 visar den underliggande nätverksobjektmodellen för den här konfigurationen,Nätverksobjektmodell för virtuella datornätverk i en VLAN-baserad konfiguration.

Virtuellt datornätverk som ger direktåtkomst till det logiska nätverket utan isolering

I följande bild visas ett virtuellt datornätverk som är konfigurerat för att ge direktåtkomst till det underliggande logiska nätverket. Vi har använt fiktiva namn, t.ex. ”Contoso2” och ”Internet_connection1”, för vissa nätverksobjekt för att illustrera syftet med dem.

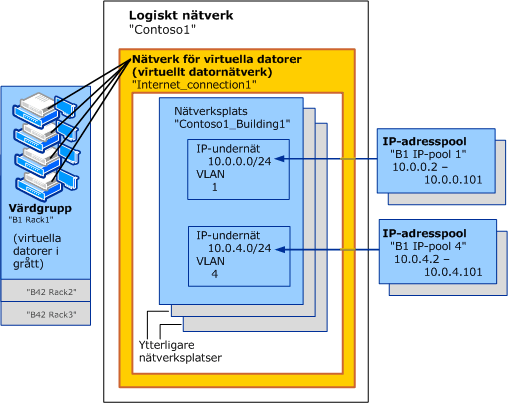

Bild 4 Virtuellt datornätverk som ger direktåtkomst till det logiska nätverket

Ett virtuellt datornätverk som ger direktåtkomst till det logiska nätverket är på sätt och vis motsatsen till virtuella datornätverk som använder nätverksvirtualisering. Ett virtuellt datornätverk som ger direktåtkomst ger ”ingen isolering” medan virtuella datornätverk som använder nätverksvirtualisering tillhandahåller isolering från det logiska nätverket och från varandra. Det går det bara att ha ett virtuellt datornätverk som konfigurerats med Ingen isolering i varje logiskt nätverk. I ett logiskt nätverk som tillåter nätverksvirtualisering går det dock att ha ett virtuellt datornätverk utan isolering och andra virtuella datornätverk med isolering (det vill säga med nätverksvirtualisering).

När en virtuell dator distribueras görs valet av IP-undernät/VLAN-par av VMM baserat på den plats (värd eller moln) där du distribuerar den virtuella datorn, vilket visas i konfigurationen på bilden.

I föregående bild visas namnen i fetstil på de objekt som du konfigurerar genom att köra en guide eller genom att öppna en egenskapssida, medan objekten på en sida i guiden eller på en flik på egenskapssidan visas utan fetstil.

Bild 9 visar den underliggande nätverksobjektmodellen för den här konfigurationen,Nätverksobjektmodell för ett virtuellt datornätverk som ger direktåtkomst till det logiska nätverket.

Virtuella datornätverk konfigurerade med en extern nätverkstjänst

Följande bilder visar en typ av extern nätverkstjänst: en nätverkshanteringskonsol från en leverantör, som har använts för att konfigurera inställningar på ett tillägg för vidarebefordran (till exempel inställningar för logiska nätverk, nätverksplatser och virtuella datornätverk). Bilderna visar också en VMM-hanteringsserver som har konfigurerats för att fungera med leverantörens nätverkshanteringsdatabas. Vi har använt fiktiva namn, t.ex. ”External1” och ”AdventureWorks”, för vissa nätverksobjekt för att illustrera syftet med dem.

Bild 5a visar att med VMM i System Center 2012 SP1 kan VMM-hanteringsservern importera inställningar från en leverantörs nätverkshanteringsdatabas (men kan inte exportera inställningar). Motsatt förhållande visas i bild 5b längre ned i avsnittet.

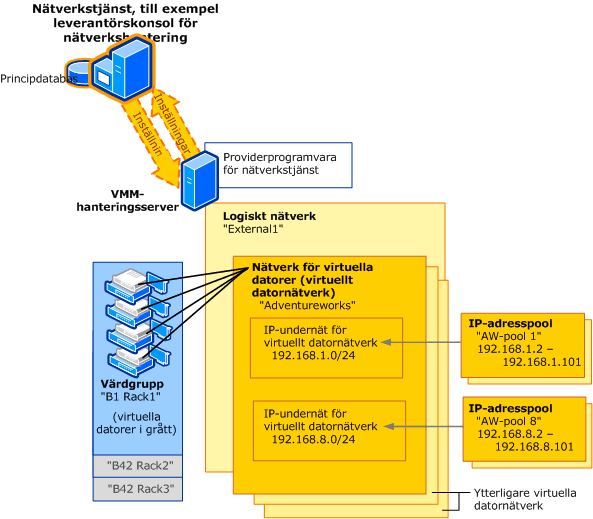

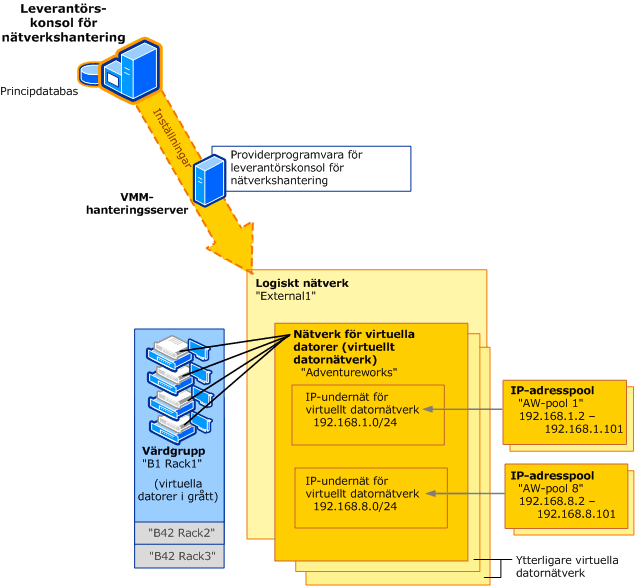

Bild 5a Virtuella datornätverk konfigurerade med en nätverkshanteringskonsol från en leverantör (med VMM i System Center 2012 SP1)

Bild 5b visar att med VMM i System Center 2012 R2 kan VMM-hanteringsservern och en leverantörs nätverkshanteringsdatabas både skicka och ta emot information om inställningar.

Bild 5b Virtuella datornätverk som konfigurerats tillsammans med en nätverkstjänst (med VMM i System Center 2012 R2)

VMM-hanteringsservern innehåller lämplig providerprogramvara (som du måste installera), vilket visas på bilderna ovan. På bilden visas ett exempel av en viss konfiguration av virtuella datornätverk, men konfigurationen av virtuellt datornätverk avspeglar vilken konfiguration som helst som du skapar. Om nätverksinställningar har konfigurerats i nätverkshanteringskonsolen behöver de inte konfigureras igen i VMM, med den konfiguration som visas i båda bilderna. Inställningarna visas i stället automatiskt i VMM.

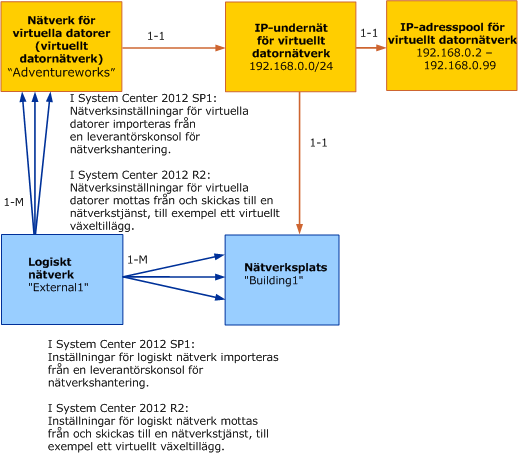

Bild 10 visar den underliggande nätverksobjektmodellen för den här konfigurationen,Nätverksobjektmodell för virtuella datornätverk som har konfigurerats med en extern nätverkstjänst.

Nätverksobjektmodell för logiska nätverk

Följande bild illustrerar nätverksobjektmodellen för logiska nätverk i VMM i System Center 2012, System Center 2012 SP1 och System Center 2012 R2. Bilden illustrerar bara relationerna mellan nätverksobjekt, och visar inte information om de guider eller egenskapssidor genom vilka objekten har konfigurerats i VMM-konsolen. Bilden är särskilt användbar om du lär dig hur du konfigurerar VMM med Windows PowerShell-skript, där nätverksobjektmodellerna återspeglas direkt.

Vi har använt fiktiva namn, t.ex. ”Contoso1” och ”Building1”, för vissa objekt för att illustrera syftet med objekten. (Objektet som är märkt ”Network site” kallas också för en ”definition av logiskt nätverk”.)

Bild 6: Objektmodell för logiska nätverk

Så här ska pilarna tolkas:

• 1-1 betyder ”en-till-en”.

• 1-M betyder ”en-till-många”.

• M-M betyder ”många-till-många”.

I den föregående bilden används fetstil för alla VMM-objektnamn, oavsett hur objektet konfigureras i VMM-konsolen.

En illustration av logiska nätverk som baseras på hur de visas i VMM-konsolen finns i bild 1: Logiska nätverk i VMM.

Nätverksobjektmodeller för virtuella datornätverk i VMM

På följande bilder illustreras nätverksobjektmodellerna för logiska nätverk och virtuella datornätverk i VMM i System Center 2012 SP1 och System Center 2012 R2. Bilderna illustrerar bara relationerna mellan nätverksobjekt och innehåller ingen information om de guider eller egenskapssidor som används för att konfigurera objekten i VMM-konsolen. Bilderna är särskilt användbara om du lär dig hur du konfigurerar VMM med Windows PowerShell-skript, där nätverksobjektmodellerna återspeglas direkt.

Viktigt
Virtuella datornätverk kan skapas i VMM i System Center 2012 SP1 och System Center 2012 R2.

Nätverksobjektmodell för virtuella datornätverk som har konfigurerats med nätverksvirtualisering

På följande bild illustreras nätverksobjektmodellen för virtuella datornätverk som har konfigurerats med nätverksvirtualisering.

Vi har använt fiktiva namn, t.ex. ”AdventureWorks” och ”Contoso1”, för vissa objekt för att illustrera syftet med objekten.

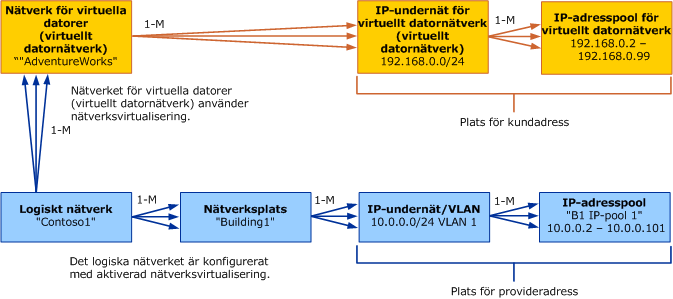

Bild 7: Objektmodell för virtuella datornätverk som har konfigurerats med nätverksvirtualisering

IP-adresserna i det virtuella datornätverket kallas även för ”kundadress (CA)”, vilket också syns på bilden, eftersom de här IP-adresserna används av kunder (eller klienter eller klientorganisationer). IP-adresserna i det logiska nätverket kallas även för ”provideradress (PA)” eftersom de IP-adresserna används av providrar (eller värdar).

Beteckningen 1-M betyder ”en-till-många”.

I den föregående bilden används fetstil för alla VMM-objektnamn, oavsett hur objektet konfigureras i VMM-konsolen.

En illustration av den här konfigurationen som baseras på hur den visas i VMM-konsolen finns i bild 2: Virtuella datornätverk konfigurerade med nätverksvirtualisering.

Nätverksobjektmodell för virtuella datornätverk i en VLAN-baserad konfiguration

På följande bild illustreras nätverksobjektmodellen för virtuella datornätverk i en VLAN-baserad konfiguration.

Bild 8: Objektmodell för virtuella datornätverk i en VLAN-baserad konfiguration

Så här ska pilarna tolkas:

• 1-1 betyder ”en-till-en”.

• 1-M betyder ”en-till-många”.

• M-1 betyder ”många-till-en”.

I den föregående bilden används fetstil för alla VMM-objektnamn, oavsett hur objektet konfigureras i VMM-konsolen.

En illustration av den här konfigurationen som baseras på hur den visas i VMM-konsolen finns i bild 3: Virtuella datornätverk i en VLAN-baserad konfiguration.

Nätverksobjektmodell för ett virtuellt datornätverk som ger direktåtkomst till det logiska nätverket

På följande bild illustreras nätverksobjektmodellen för ett virtuellt datornätverk som ger direktåtkomst till det logiska nätverket, utan isolering. Detta är den enklaste konfigurationen, där det virtuella datornätverket är detsamma som det logiska nätverk det har konfigurerats utifrån.

Bild 9: Objektmodell för ett virtuellt datornätverk som ger direktåtkomst till det logiska nätverket

Så här ska pilarna tolkas:

• 1-1 betyder ”en-till-en”.

• 1-M betyder ”en-till-många”.

I den föregående bilden används fetstil för alla VMM-objektnamn, oavsett hur objektet konfigureras i VMM-konsolen.

En illustration av den här konfigurationen som baseras på hur den visas i VMM-konsolen finns i bild 4: Virtuellt datornätverk som ger direktåtkomst till det logiska nätverket utan isolering.

Nätverksobjektmodell för virtuella datornätverk som har konfigurerats med en extern nätverkstjänst

På följande bild illustreras nätverksobjektmodellen för virtuella datornätverk som har konfigurerats med en nätverkstjänst, till exempel en nätverkshanteringskonsol från en leverantör som används med ett tillägg för vidarebefordran. I den här konfigurationen används en tilläggshanterare för virtuella växlar för att möjliggöra kommunikation med leverantörens nätverkshanteringskonsol.

Bild 10: Objektmodell för virtuella datornätverk som har konfigurerats med en nätverkstjänst som en nätverkshanteringskonsol från en leverantör

Så här ska pilarna tolkas:

• 1-1 betyder ”en-till-en”.

• 1-M betyder ”en-till-många”.

I den föregående bilden används fetstil för alla VMM-objektnamn, oavsett hur objektet konfigureras i VMM-konsolen.

En illustration av den här konfigurationen som baseras på hur den visas i VMM-konsolen finns i bild 5: Virtuella datornätverk konfigurerade med en extern nätverkstjänst.

Se även

Så här skapar du ett Virtuellt datornätverk i VMM i System Center 2012 SP1
Så här skapar du ett virtuellt datornätverk i VMM i System Center 2012 R2
Konfigurera logiska nätverk i VMM – Översikt
Konfigurera virtuella datornätverk och gateways i VMM
Konfigurera portar och växlar för virtuella datornätverk i VMM
Vanliga scenarier för nätverk i System Center 2012 SP1 och System Center 2012 R2
