Hur du använder Hive Catalog med Apache Flink® på HDInsight på AKS

Viktig

Azure HDInsight på AKS drogs tillbaka den 31 januari 2025. Läs mer med det här meddelandet.

Du måste migrera dina arbetsbelastningar till Microsoft Fabric- eller en motsvarande Azure-produkt för att undvika plötsliga uppsägningar av dina arbetsbelastningar.

Viktig

Den här funktionen är för närvarande i förhandsversion. De kompletterande användningsvillkoren för Förhandsversioner av Microsoft Azure innehåller fler juridiska villkor som gäller för Azure-funktioner som är i betaversion, förhandsversion eller som på annat sätt ännu inte är allmänt tillgängliga. Information om den här specifika förhandsversionen finns i Azure HDInsight på AKS-förhandsversionsinformation. För frågor eller funktionsförslag, vänligen skicka en begäran på AskHDInsight med informationen och följ oss för fler uppdateringar om Azure HDInsight Community.

I det här exemplet används Hive-metaarkivet som en beständig katalog med Apache Flinks Hive-katalog. Vi använder den här funktionen för att lagra Kafka-tabellen och MySQL-tabellmetadata på Flink mellan sessioner. Flink använder en Kafka-tabell som är registrerad i Hive-katalogen som källa, utför vissa uppslag och skickar resultatet till en MySQL-databas.

Förutsättningar

Flink erbjuder en dubbel integrering med Hive.

  • Det första steget är att använda Hive Metastore (HMS) som en beständig katalog med Flinks HiveCatalog för att lagra Flink-specifika metadata mellan sessioner.
    • Användare kan till exempel lagra sina Kafka- eller ElasticSearch-tabeller i Hive Metastore med hjälp av HiveCatalog och återanvända dem senare i SQL-frågor.
  • Det andra är att erbjuda Flink som en alternativ motor för att läsa och skriva Hive-tabeller.
  • HiveCatalog är utformad för att vara "out of the box" kompatibel med befintliga Hive-installationer. Du behöver inte ändra ditt befintliga Hive-metaarkiv eller ändra dataplaceringen eller partitioneringen av dina tabeller.

Mer information finns i Apache Hive

Förberedelse av miljö

Låt oss skapa ett Apache Flink-kluster med HMS på Azure-portalen. Du kan läsa de detaljerade anvisningarna om hur du skapa Flink-kluster.

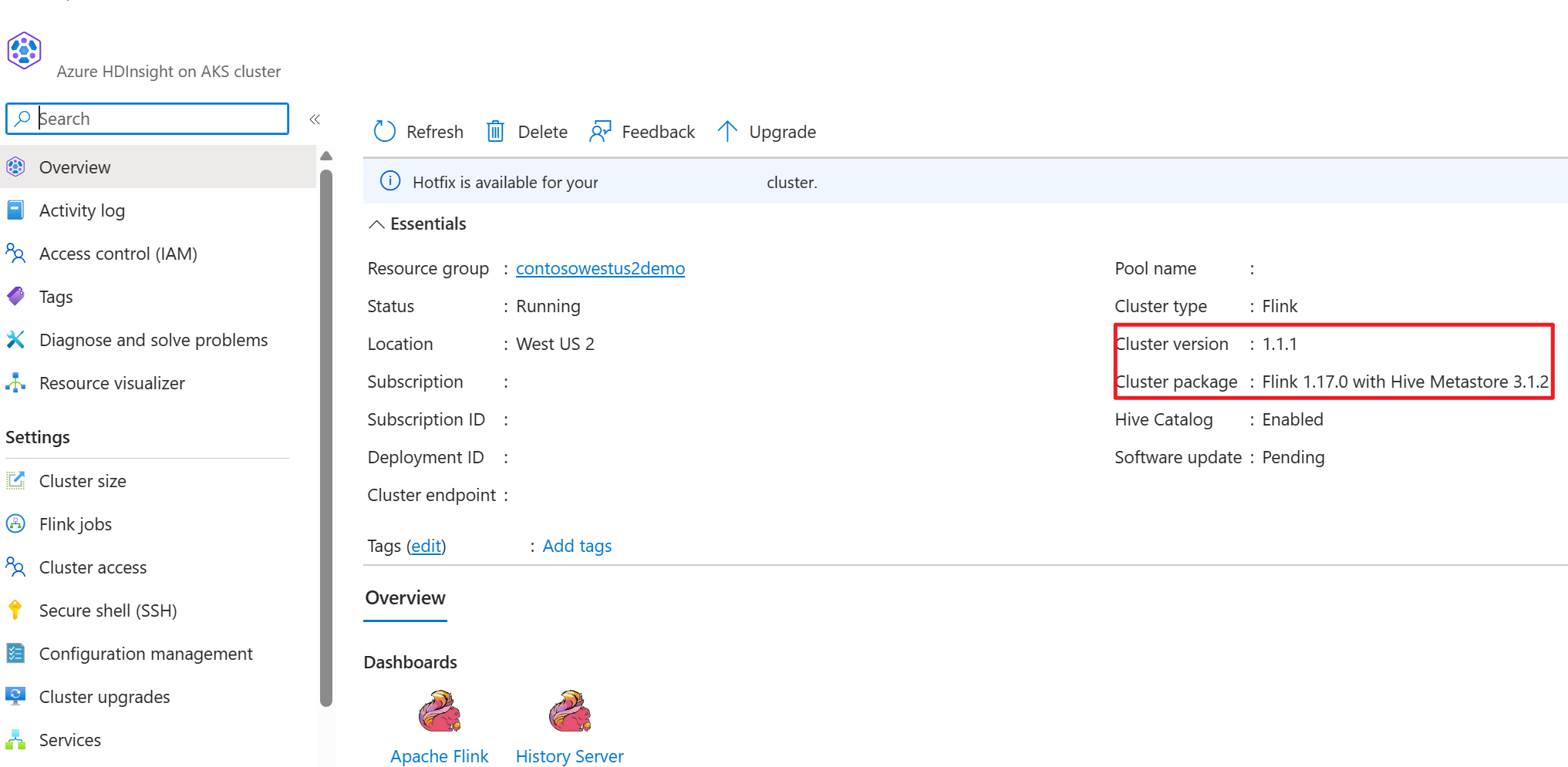

Skärmbild som visar hur du skapar Flink-kluster.

När klustret har skapats kontrollerar du att HMS körs eller inte på AKS-sidan.

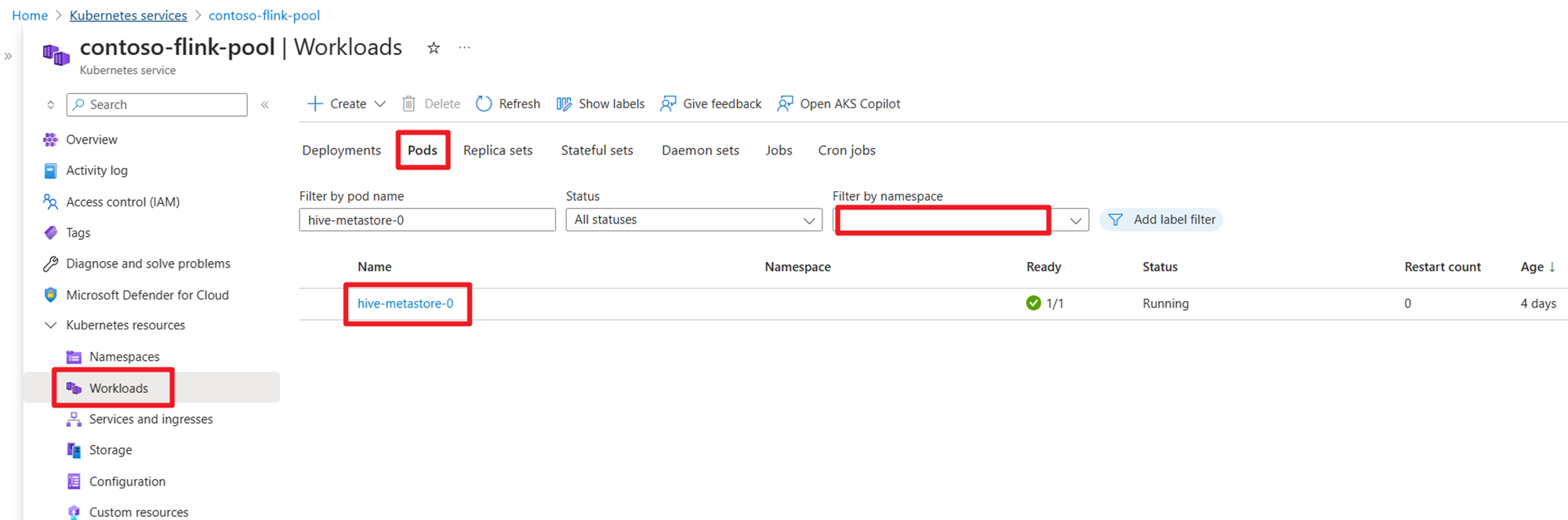

Skärmbild som visar hur du kontrollerar HMS-status i Flink-kluster.

Förbered Kafka-ämnet för användarordertransaktionsdata på HDInsight.

Ladda ned kafka-klientens JAR-fil med följande kommando:

wget https://archive.apache.org/dist/kafka/3.2.0/kafka_2.12-3.2.0.tgz

Ta bort tjärfilen med

tar -xvf kafka_2.12-3.2.0.tgz

Skapa meddelandena till Kafka-ämnet.

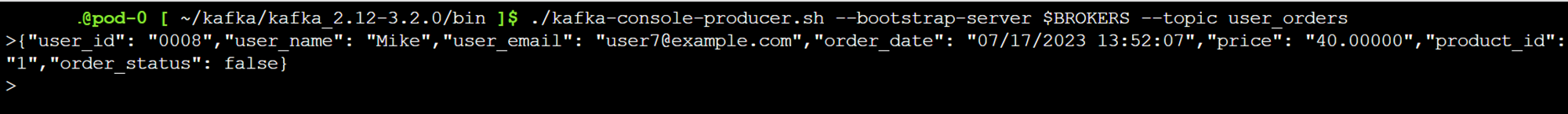

Skärmbild som visar hur du skapar meddelanden till Kafka-ämnet.

Andra kommandon:

Notera

Du måste ersätta bootstrap-server med ditt eget värdnamn eller IP-adress för kafka-koordinatorer

--- delete topic
./kafka-topics.sh --delete --topic user_orders --bootstrap-server wn0-contsk:9092

--- create topic
./kafka-topics.sh --create --replication-factor 2 --partitions 3 --topic user_orders  --bootstrap-server wn0-contsk:9092

--- produce topic
./kafka-console-producer.sh --bootstrap-server wn0-contsk:9092 --topic user_orders

--- consumer topic
./kafka-console-consumer.sh --bootstrap-server wn0-contsk:9092 --topic user_orders --from-beginning

Förbereda huvuddata för användarorder på MySQL i Azure

Testning av DB

Skärmbild som visar hur du testar databasen i Kafka.

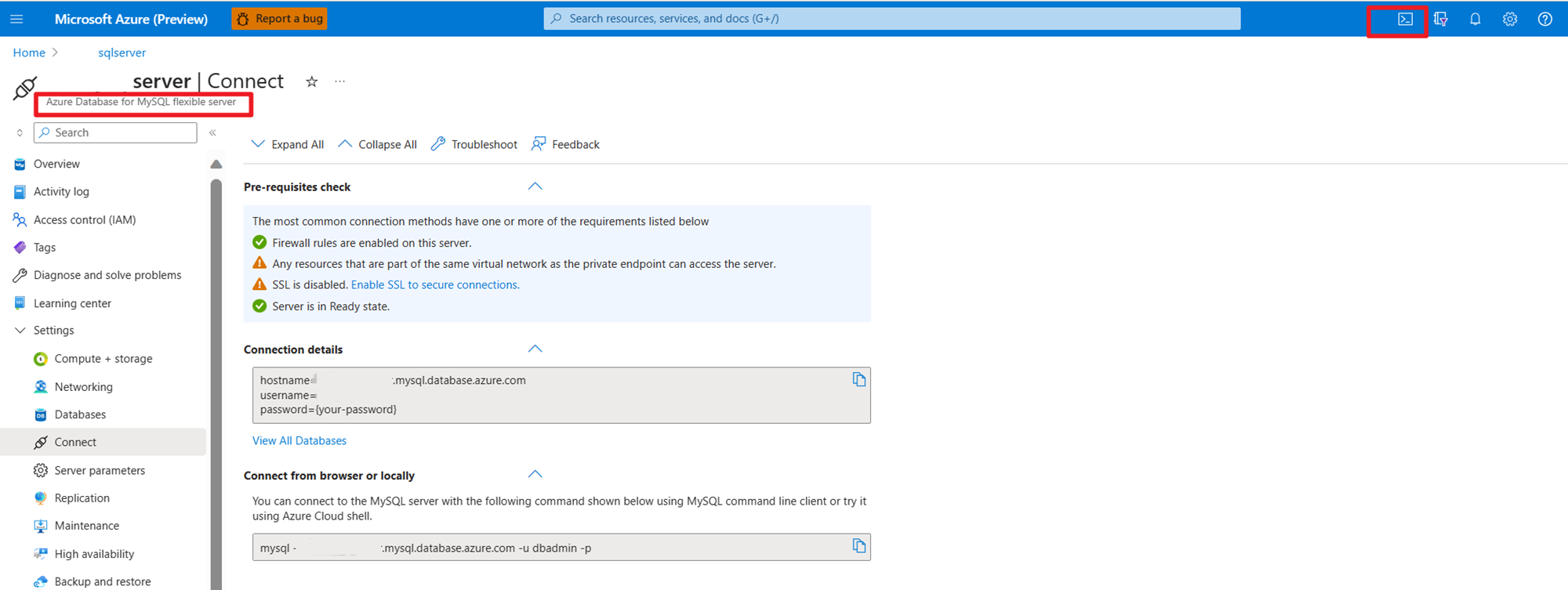

Skärmbild som visar hur du kör Cloud Shell på portalen.

Förbered ordertabellen:

mysql> use mydb
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

mysql> CREATE TABLE orders (
  order_id INTEGER NOT NULL AUTO_INCREMENT PRIMARY KEY,
  order_date DATETIME NOT NULL,
  customer_id INTEGER NOT NULL,
  customer_name VARCHAR(255) NOT NULL,
  price DECIMAL(10, 5) NOT NULL,
  product_id INTEGER NOT NULL,
  order_status BOOLEAN NOT NULL
) AUTO_INCREMENT = 10001;


mysql> INSERT INTO orders
VALUES (default, '2023-07-16 10:08:22','0001', 'Jark', 50.00, 102, false),
       (default, '2023-07-16 10:11:09','0002', 'Sally', 15.00, 105, false),
       (default, '2023-07-16 10:11:09','000', 'Sally', 25.00, 105, false),
       (default, '2023-07-16 10:11:09','0004', 'Sally', 45.00, 105, false),
       (default, '2023-07-16 10:11:09','0005', 'Sally', 35.00, 105, false),
       (default, '2023-07-16 12:00:30','0006', 'Edward', 90.00, 106, false);

mysql> select * from orders;
+----------+---------------------+-------------+---------------+----------+------------+--------------+
| order_id | order_date          | customer_id | customer_name | price    | product_id | order_status |
+----------+---------------------+-------------+---------------+----------+------------+--------------+
|    10001 | 2023-07-16 10:08:22 |           1 | Jark          | 50.00000 |        102 |            0 |
|    10002 | 2023-07-16 10:11:09 |           2 | Sally         | 15.00000 |        105 |            0 |
|    10003 | 2023-07-16 10:11:09 |           3 | Sally         | 25.00000 |        105 |            0 |
|    10004 | 2023-07-16 10:11:09 |           4 | Sally         | 45.00000 |        105 |            0 |
|    10005 | 2023-07-16 10:11:09 |           5 | Sally         | 35.00000 |        105 |            0 |
|    10006 | 2023-07-16 12:00:30 |           6 | Edward        | 90.00000 |        106 |            0 |
+----------+---------------------+-------------+---------------+----------+------------+--------------+
6 rows in set (0.22 sec)

mysql> desc orders;
+---------------+---------------+------+-----+---------+----------------+
| Field         | Type          | Null | Key | Default | Extra          |
+---------------+---------------+------+-----+---------+----------------+
| order_id      | int           | NO   | PRI | NULL    | auto_increment |
| order_date    | datetime      | NO   |     | NULL    |                |
| customer_id   | int           | NO   |     | NULL    |                |
| customer_name | varchar(255)  | NO   |     | NULL    |                |
| price         | decimal(10,5) | NO   |     | NULL    |                |
| product_id    | int           | NO   |     | NULL    |                |
| order_status  | tinyint(1)    | NO   |     | NULL    |                |
+---------------+---------------+------+-----+---------+----------------+
7 rows in set (0.22 sec)

Använd SSH för att ladda ner de nödvändiga Kafka-konnektorerna och MySQL-databasfilerna.

Not

Ladda ned rätt version jar enligt vår HDInsight kafka-version och MySQL-version.

wget https://repo1.maven.org/maven2/org/apache/flink/flink-connector-jdbc/3.1.0-1.17/flink-connector-jdbc-3.1.0-1.17.jar
wget https://repo1.maven.org/maven2/com/mysql/mysql-connector-j/8.0.33/mysql-connector-j-8.0.33.jar
wget https://repo1.maven.org/maven2/org/apache/kafka/kafka-clients/3.2.0/kafka-clients-3.2.0.jar
wget https://repo1.maven.org/maven2/org/apache/flink/flink-connector-kafka/1.17.0/flink-connector-kafka-1.17.0.jar

Flytta planeringsburken

Flytta jar-flink-table-planner_2.12-1.17.0-....jar som finns i webssh-poddens /opt till /lib och flytta jar flink-table-planner-loader1.17.0-....jar ut från /lib till /opt/flink-webssh/opt/. Se ärende , för mer information. Utför följande steg för att flytta planner-jar-filen.

mv /opt/flink-webssh/lib/flink-table-planner-loader-1.17.0-*.*.*.*.jar /opt/flink-webssh/opt/
mv /opt/flink-webssh/opt/flink-table-planner_2.12-1.17.0-*.*.*.*.jar /opt/flink-webssh/lib/

Not

En extra förflyttning av planner jar behövs bara när du använder Hive-dialekten eller HiveServer2-slutpunkten. Detta är dock den rekommenderade konfigurationen för Hive-integrering.

Validering

bin/sql-client.sh -j flink-connector-jdbc-3.1.0-1.17.jar -j mysql-connector-j-8.0.33.jar -j kafka-clients-3.2.0.jar -j flink-connector-kafka-1.17.0.jar

Obs.

Eftersom vi redan använder Flink-kluster med Hive Metastore behöver du inte utföra några ytterligare konfigurationer.

CREATE CATALOG myhive WITH (
    'type' = 'hive'
);

USE CATALOG myhive;
CREATE TABLE kafka_user_orders (
  `user_id` BIGINT,
  `user_name` STRING,
  `user_email` STRING,
  `order_date` TIMESTAMP(3) METADATA FROM 'timestamp',
  `price` DECIMAL(10,5),
  `product_id` BIGINT,
  `order_status` BOOLEAN
) WITH (
    'connector' = 'kafka',
    'topic' = 'user_orders',
    'scan.startup.mode' = 'latest-offset',
    'properties.bootstrap.servers' = '10.0.0.38:9092,10.0.0.39:9092,10.0.0.40:9092',
    'format' = 'json'
);

select * from kafka_user_orders;

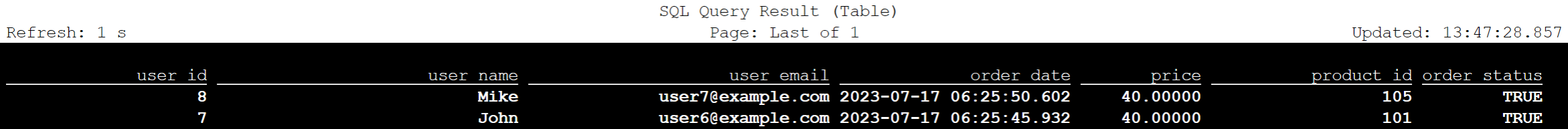

Skärmbild som visar hur du skapar Kafka-tabell.

CREATE TABLE mysql_user_orders (
  `order_id` INT,
  `order_date` TIMESTAMP,
  `customer_id` INT,
  `customer_name` STRING,
  `price` DECIMAL(10,5),
  `product_id` INT,
  `order_status` BOOLEAN
) WITH (
  'connector' = 'jdbc',
  'url' = 'jdbc:mysql://<servername>.mysql.database.azure.com/mydb',
  'table-name' = 'orders',
  'username' = '<username>',
  'password' = '<password>'
);

select * from mysql_user_orders;

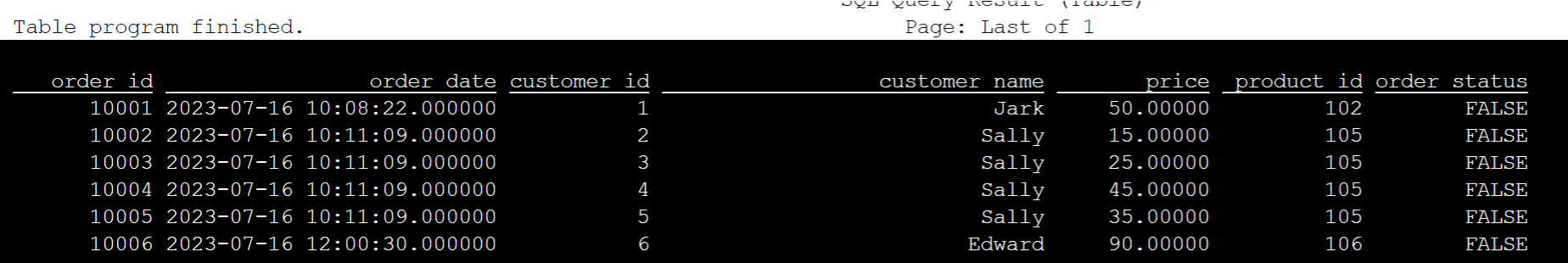

Skärmbild som visar hur du skapar mysql-tabell.

Skärmbild som visar tabellutdata.

INSERT INTO mysql_user_orders (order_date, customer_id, customer_name, price, product_id, order_status)
 SELECT order_date, CAST(user_id AS INT), user_name, price, CAST(product_id AS INT), order_status
 FROM kafka_user_orders;

Skärmbild som visar hur man annullerar användartransaktionen.

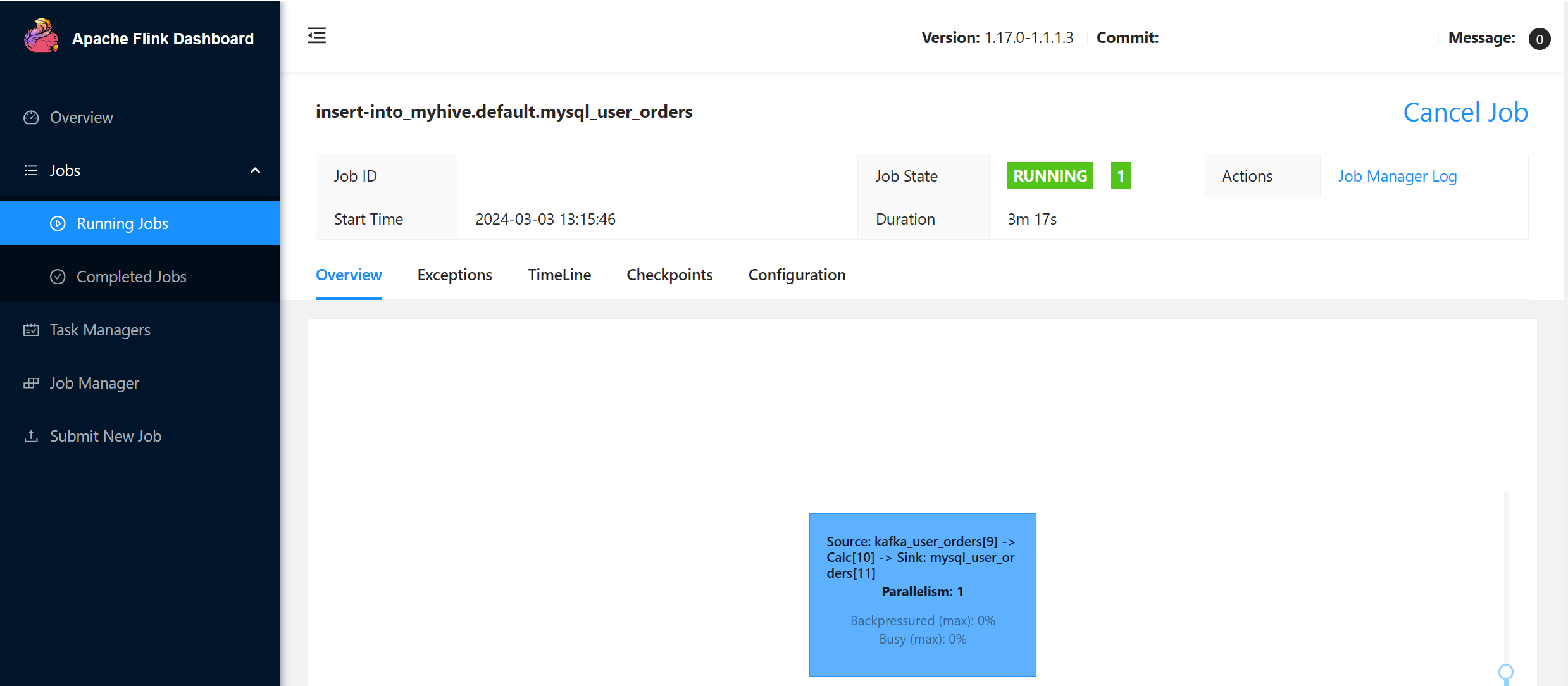

Skärmbild som visar användargränssnittet för Flink.

Kontrollera om användartransaktionsorderdata på Kafka läggs till i huvudtabellordning i MySQL i Azure Cloud Shell

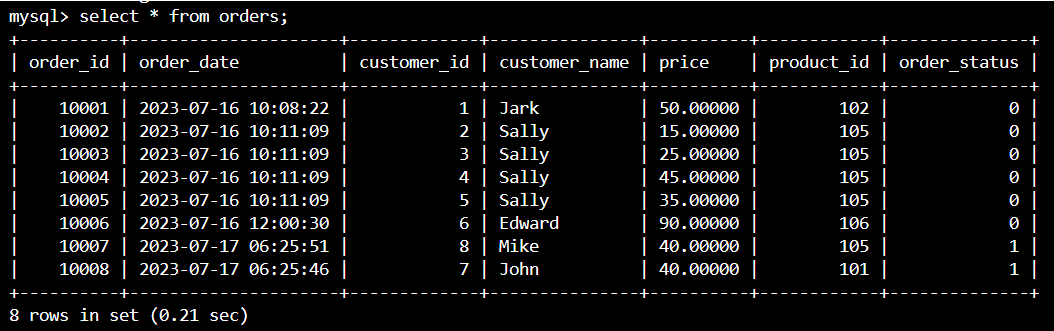

Skärmbild som visar hur du kontrollerar användartransaktionen.

Skapa ytterligare tre användarbeställningar på Kafka

sshuser@hn0-contsk:~$ /usr/hdp/current/kafka-broker/bin/kafka-console-producer.sh --bootstrap-server wn0-contsk:9092 --topic user_orders
>{"user_id": null,"user_name": "Lucy","user_email": "user8@example.com","order_date": "07/17/2023 21:33:44","price": "90.00000","product_id": "102","order_status": false}
>{"user_id": "0009","user_name": "Zark","user_email": "user9@example.com","order_date": "07/17/2023 21:52:07","price": "80.00000","product_id": "103","order_status": true}
>{"user_id": "0010","user_name": "Alex","user_email": "user10@example.com","order_date": "07/17/2023 21:52:07","price": "70.00000","product_id": "104","order_status": true}
Flink SQL> select * from kafka_user_orders;

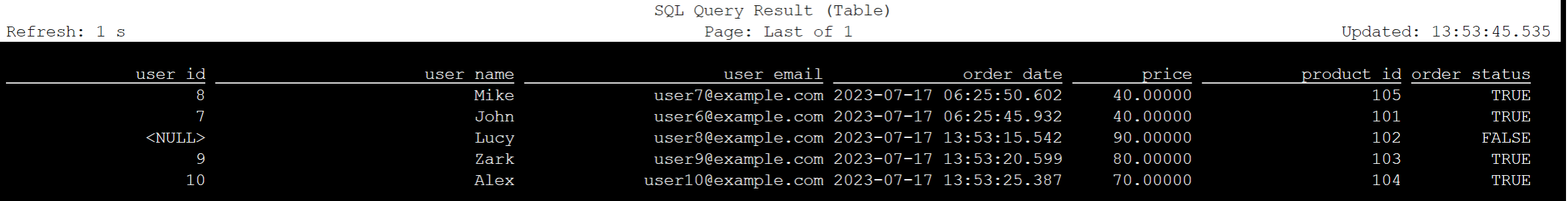

Skärmbild som visar hur du kontrollerar Kafka-tabelldata.

INSERT INTO mysql_user_orders (order_date, customer_id, customer_name, price, product_id, order_status)
SELECT order_date, CAST(user_id AS INT), user_name, price, CAST(product_id AS INT), order_status
FROM kafka_user_orders where product_id = 104;

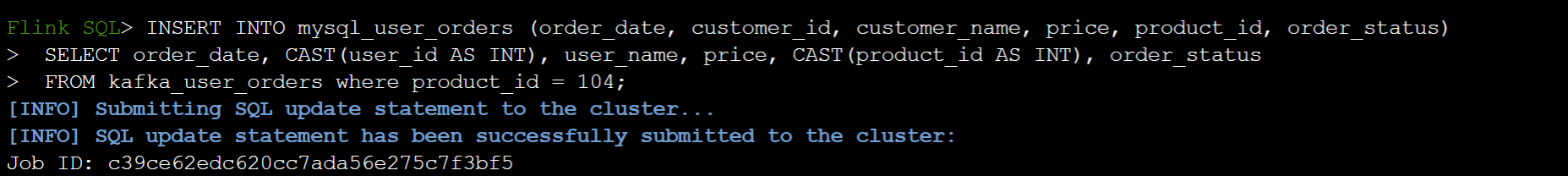

Skärmbild som visar hur du kontrollerar ordertabellen.

Kontrollera att posten product_id = 104 har lagts till i ordertabellen på MySQL i Azure Cloud Shell

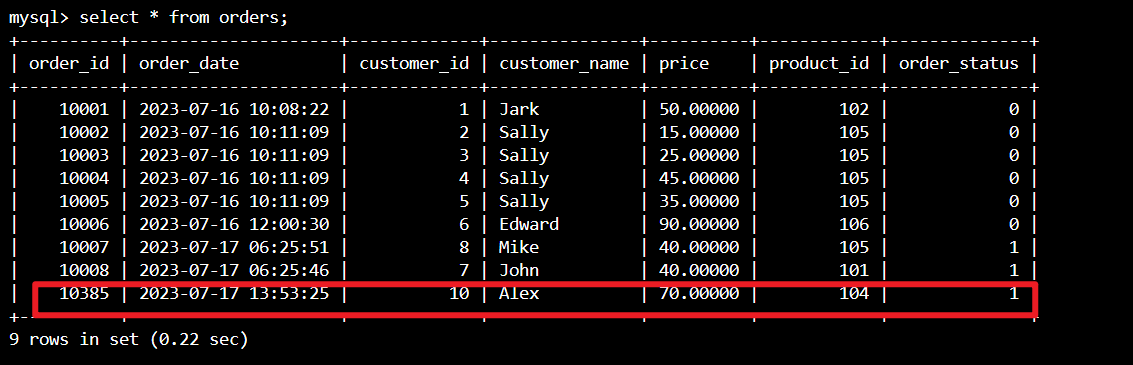

Skärmbild som visar de poster som lagts till i ordertabellen.
