Stapeldiagram

Gäller för: ✅Microsoft Fabric✅Azure Data Explorer✅Azure Monitor✅Microsoft Sentinel

Det visuella stapeldiagrammet behöver minst två kolumner i frågeresultatet. Som standard används den första kolumnen som y-axel. Den här kolumnen kan innehålla text, datetime eller numeriska datatyper. De andra kolumnerna används som x-axeln och innehåller numeriska datatyper som ska visas som vågräta linjer. Stapeldiagram används främst för att jämföra numeriska och nominella diskreta värden, där längden på varje rad representerar dess värde.

Not

Den här visualiseringen kan bara användas i kontexten för rendera operatorn.

Syntax

T|renderbarchart [with(propertyName=propertyValue [, ...])]

Läs mer om syntaxkonventioner.

Parametrar

Namn	Typ	Krävs	Beskrivning
T	string	✔️	Indatatabellens namn.
propertyName, propertyValue	string		En kommaavgränsad lista över nyckel/värde-egenskapspar. Se egenskaper som stöds.

Egenskaper som stöds

Alla egenskaper är valfria.

PropertyName	PropertyValue
accumulate	Om värdet för varje mått läggs till i alla dess föregångare (true eller false).
kind	Ytterligare utarbetande av visualiseringstypen. Mer information finns i kind egenskap.
legend	Om du vill visa en förklaring eller inte (visible eller hidden).
series	Kommaavgränsad lista över kolumner vars kombinerade värden per post definierar den serie som posten tillhör.
ymin	Det minsta värde som ska visas på Y-axeln.
ymax	Det maximala värdet som ska visas på Y-axeln.
title	Visualiseringens rubrik (av typen string).
xaxis	Så här skalar du x-axeln (linear eller log).
xcolumn	Vilken kolumn i resultatet som används för x-axeln.
xtitle	Rubriken på x-axeln (av typen string).
yaxis	Skala y-axeln (linear eller log).
ycolumns	Kommaavgränsad lista över kolumner som består av de värden som anges per värde i x-kolumnen.
ytitle	Rubriken på y-axeln (av typen string).
ysplit	Så här delar du upp visualiseringen i flera y-axelvärden. Mer information finns i ysplit egenskap.

ysplit egenskap

Den här visualiseringen stöder delning i flera y-axelvärden:

ysplit	Beskrivning
none	En enda y-axel visas för alla seriedata. Det här är standardinställningen.
axes	Ett enskilt diagram visas med flera y-axlar (en per serie).
panels	Ett diagram återges för varje ycolumn värde. Maximalt fem paneler.

kind egenskap

Den här visualiseringen kan utvecklas ytterligare genom att tillhandahålla egenskapen kind. De värden som stöds för den här egenskapen är:

kind värde	Beskrivning
default	Varje "bar" står på egen hand.
unstacked	Samma som default.
stacked	Stapla "staplar".
stacked100	Stapla "staplar" och sträck ut var och en till samma bredd som de andra.

Exempel

Exemplet i det här avsnittet visar hur du använder syntaxen för att komma igång.

Exemplen i den här artikeln använder offentligt tillgängliga tabeller, till exempel tabellen StormEvents i Väderanalys exempeldata.

Rendera ett stapeldiagram

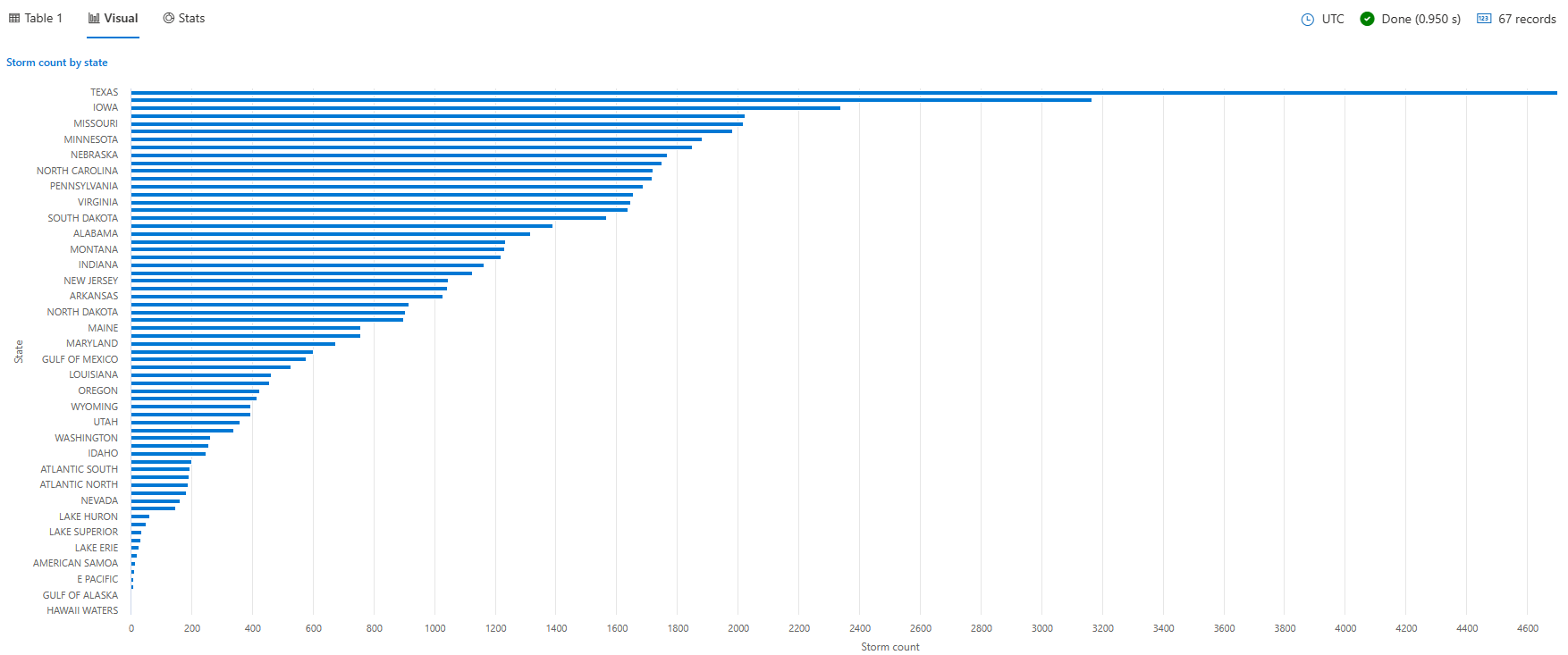

Följande fråga skapar ett stapeldiagram som visar antalet stormhändelser för varje tillstånd och filtrerar endast dessa tillstånd med fler än 10 händelser. Diagrammet ger en visuell representation av händelsefördelningen mellan olika tillstånd.

StormEvents
| summarize event_count=count() by State
| project State, event_count
| render barchart
    with (
    title="Storm count by state",
    ytitle="Storm count",
    xtitle="State",
    legend=hidden
    )

Rendera ett stacked stapeldiagram

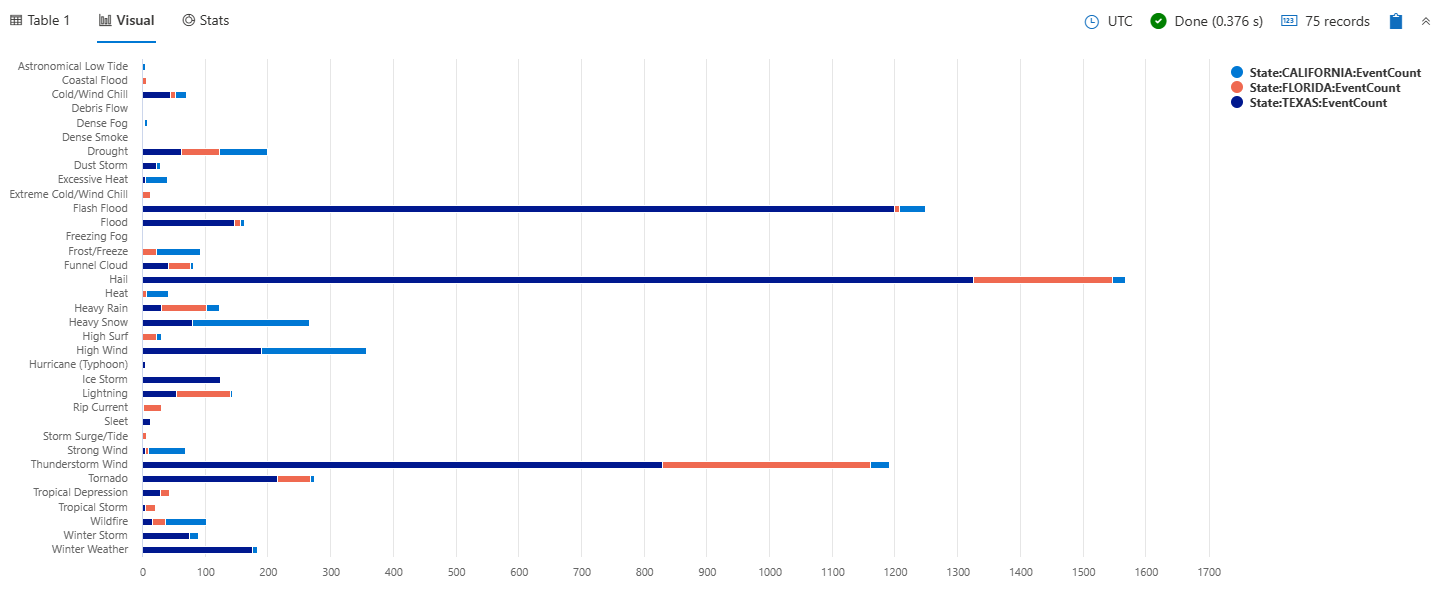

Följande fråga skapar ett stacked stapeldiagram som visar det totala antalet stormhändelser efter typ för valda delstater i Texas, Kalifornien och Florida. Varje stapel representerar en stormhändelsetyp och staplade staplar visar uppdelningen av stormhändelser efter tillstånd inom varje typ.

StormEvents
| where State in ("TEXAS", "CALIFORNIA", "FLORIDA")
| summarize EventCount = count() by EventType, State
| order by EventType asc, State desc
| render barchart with (kind=stacked)

Rendera ett stacked100 stapeldiagram

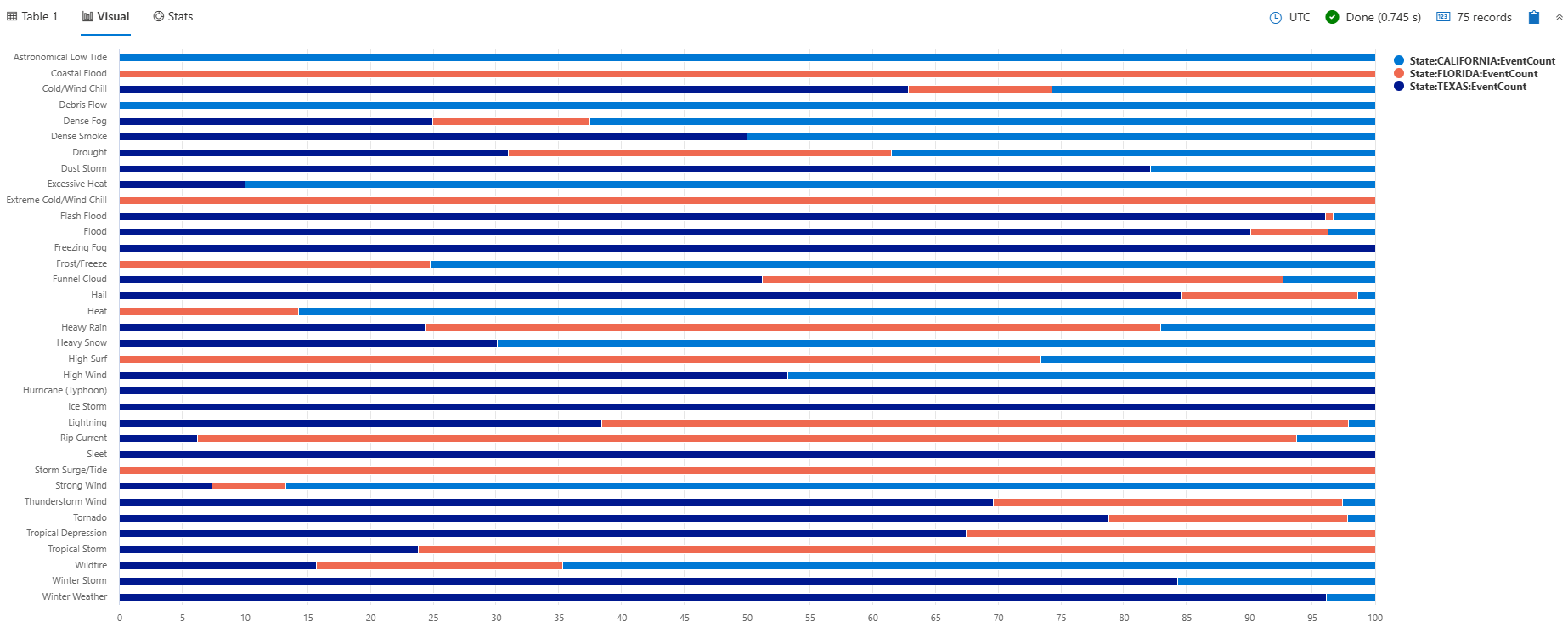

Följande fråga skapar ett stacked100 stapeldiagram som visar det totala antalet stormhändelser efter typ för valda delstater i Texas, Kalifornien och Florida. Diagrammet visar fördelningen av stormhändelser mellan tillstånd inom varje typ. Även om staplarna visuellt summerar upp till 100 representerar värdena faktiskt antalet händelser, inte procentsatser. Den här visualiseringen är användbar för att förstå både procentandelarna och antalet faktiska händelser.

StormEvents
| where State in ("TEXAS", "CALIFORNIA", "FLORIDA")
| summarize EventCount = count() by EventType, State
| order by EventType asc, State desc
| render barchart with (kind=stacked100)

Använd egenskapen ysplit

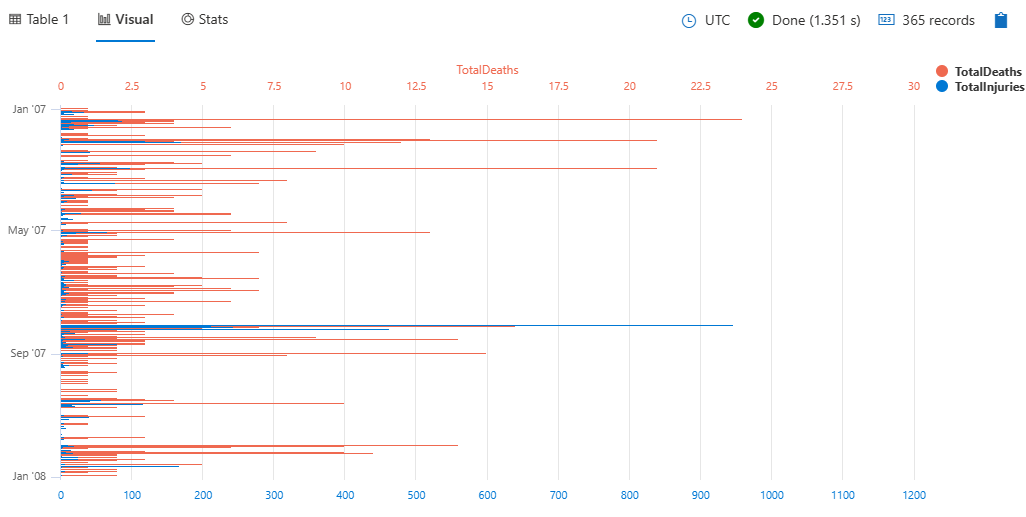

Följande fråga innehåller en daglig sammanfattning av stormrelaterade skador och dödsfall, visualiserade som ett stapeldiagram med delade axlar/paneler för bättre jämförelse.

Kör frågan

StormEvents
| summarize
    TotalInjuries = sum(InjuriesDirect) + sum(InjuriesIndirect),
    TotalDeaths = sum(DeathsDirect) + sum(DeathsIndirect)
    by bin(StartTime, 1d)
| project StartTime, TotalInjuries, TotalDeaths
| render barchart with (ysplit=axes)

Om du vill dela upp vyn i separata paneler anger du panels i stället för axes:

Kör frågan

StormEvents
| summarize
    TotalInjuries = sum(InjuriesDirect) + sum(InjuriesIndirect),
    TotalDeaths = sum(DeathsDirect) + sum(DeathsIndirect)
    by bin(StartTime, 1d)
| project StartTime, TotalInjuries, TotalDeaths
| render barchart with (ysplit=panels)
