Fiktiva artiklar

I denna artikel beskrivs i detalj hur radtypen Fiktiv kan användas för rader i en strukturlista (BOM) och en formel.

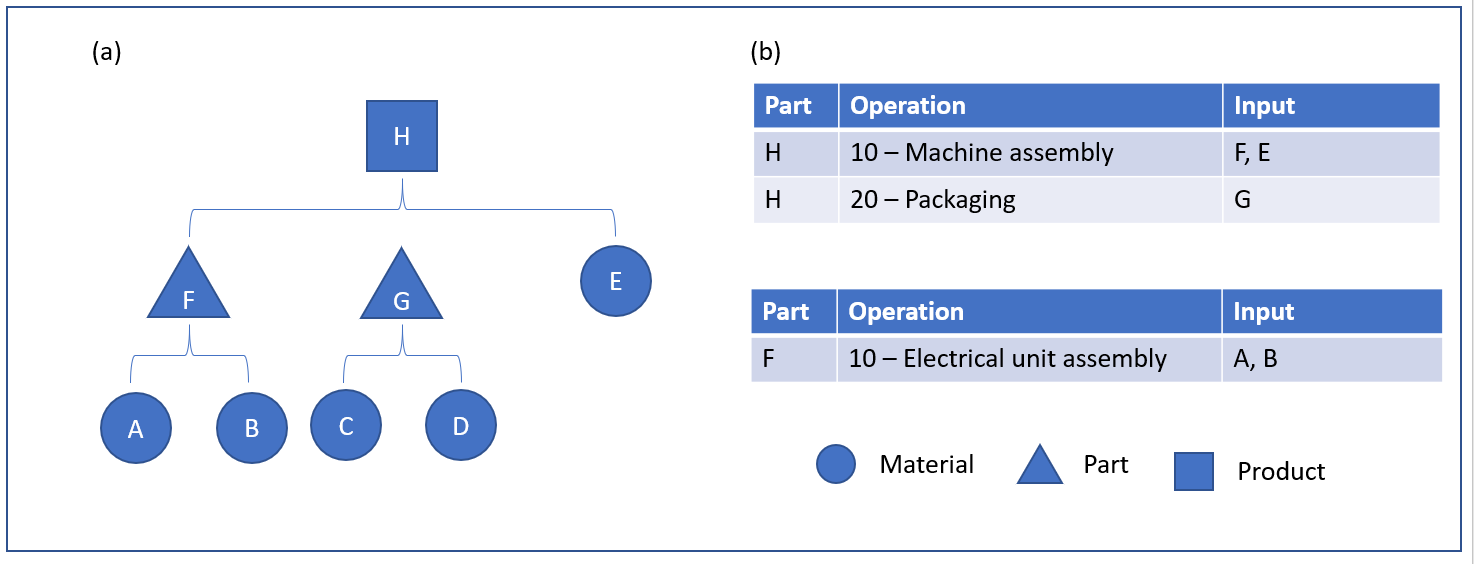

I bild 1 är (a) strukturlistan för produkt H och delar F och G och (b) är flödesbladet för produkter H och del F.

Bild 1: Teknikstrukturlista

Bild 1 visar ett exempel på en strukturlista på två nivåer. Slutprodukten H representerar en produkt för en maskinsammansättning. Maskinsammansättningen består av två delar, en elektrisk enhet (F) med två material (A och B) och en uppsättning förpackningsmaterial (G) som också har två material (C och D). Ett annat material (E) används vid allmän sammansättning av maskinen.

Bild 1 representerar teknikstrukturlistan för produkt H. Den här strukturen ger en bra översikt över delarna och komponenterna i maskinens övergripande sammansättning. Men även om produktutvecklare kanske föredrar att visa strukturlistan på detta sätt, kanske strukturen inte korrekt återger hur maskinen byggs i fabriken.

Teknikstrukturen i bild 1 anger till exempel att den elektriska enheten F sammansätts som en separat del på en separat arbetsorder. Men i verkstaden kanske det anses mer optimalt att sammansätta den elektriska enheten som en del av hela maskinsammansättningen och inte som en separat arbetsorder.

Teknikstrukturen indikerar också att del G är en separat del. Men i den här strukturen representerar del G inte en fysisk del utan en samling av förpackningsmaterial.

Därför, även om en teknikstrukturlista ger bra värde för designen av en produkt och underhåll av den designen, den behöver inte vara det mest logiska sättet att stödja produktens tillverkningskörningsprocess. Däremot representerar en tillverkningsstrukturlista det bästa sättet att skapa en produkt.

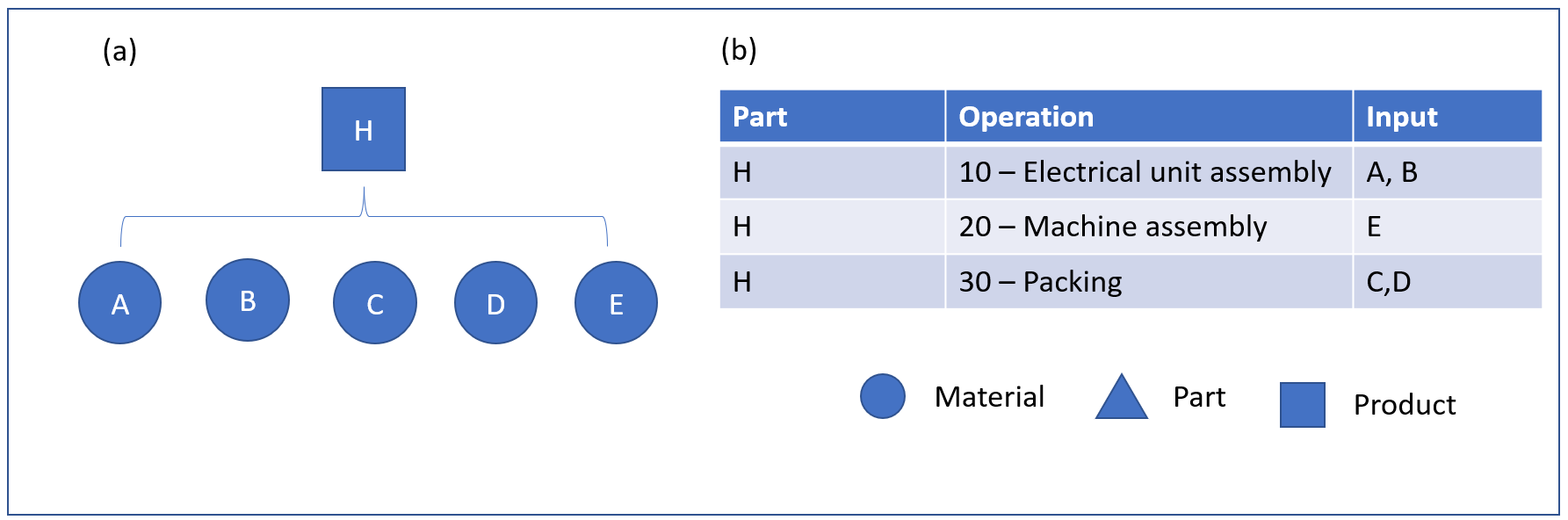

Bild 2 visar hur föregående teknikstrukturlista övergår till en tillverkningsstrukturlista. I bild 2 är (a) strukturlistan för produkt H och b är flödesbladet för produkt H.

Bild 2: Tillverkningsstrukturlista

I den här strukturen kan du se att det inte finns några delar F och G och de material som dessa delar består av har upphöjts till nästa strukturlistenivå.

Till skillnad från teknikstrukturlistan som hade två åtgärdsblad har tillverkningsstrukturlistan endast ett åtgärdsblad. Förpackningsåtgärden som var kopplad till del G har också utökats och ingår nu i åtgärdsbladet för produkt H. Sammansättningen av den elektriska enheten är den första åtgärden. Denna order passar bra, eftersom enheten används i nästa åtgärd som är maskinsammansättningen. Den sista åtgärden är förpackningsåtgärden som förbrukar två förpackningsmaterial (C och D).

Övergången mellan teknikstrukturlistan och tillverkningsstrukturlistan har aktiverats via radtypen Fiktiv strukturlista. Såsom begreppet ”fiktiv” anger, har delar F och G försvunnit under övergångsperioden mellan de två typerna av strukturlista. I det här exemplet används radtypen Fiktiv till strukturlisteraderna för delar F och G i teknikstrukturlistan. När en produktions- eller batchorder skapas kopieras teknikstrukturlista till produktions- eller batchordern. Sedan när ordern beräknas, sker övergången från teknikstrukturlistan till tillverkningsstrukturlistan enligt bild 2. Från åtgärdsbladet i bild 2 inmatas förpackningsmaterialen C och D för åtgärden.

Fiktiva artikelstrukturlistor på flera nivåer

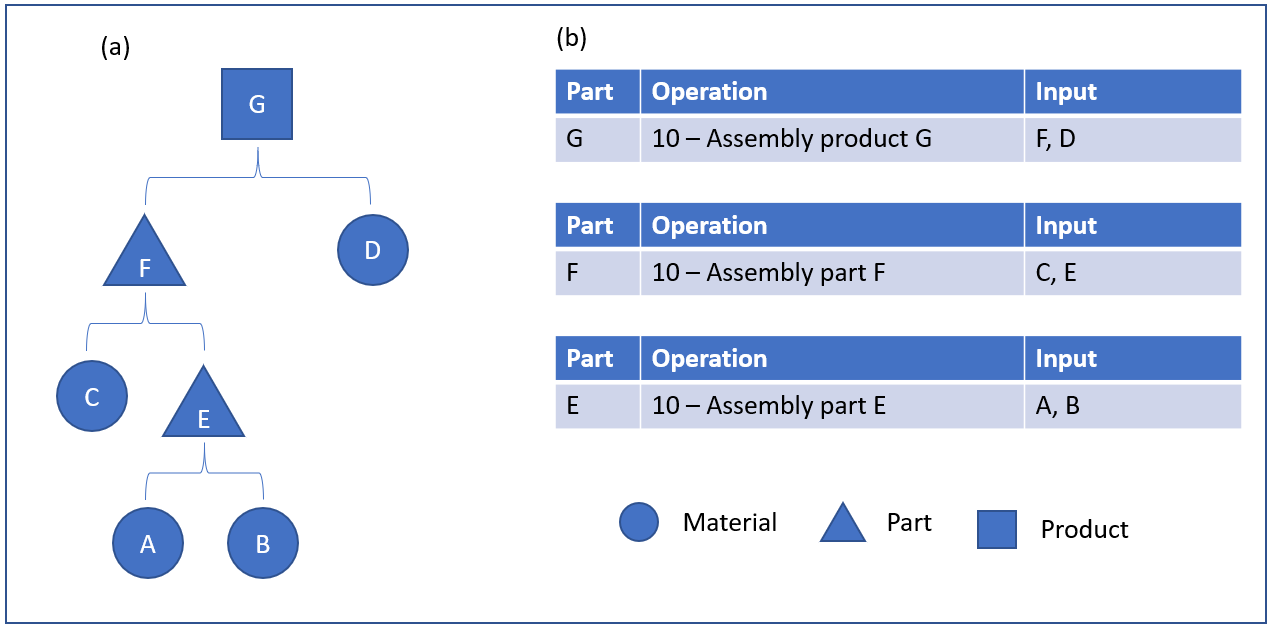

Radtypen Fiktiv kan användas i strukturlistor på flera nivåer, vilket visas i bild 3. I bild 3 är (a) strukturlistan för produkt G och (b) är flödesbladet för delar E och produkt G.

Bild 3: Teknikstrukturlistans del G

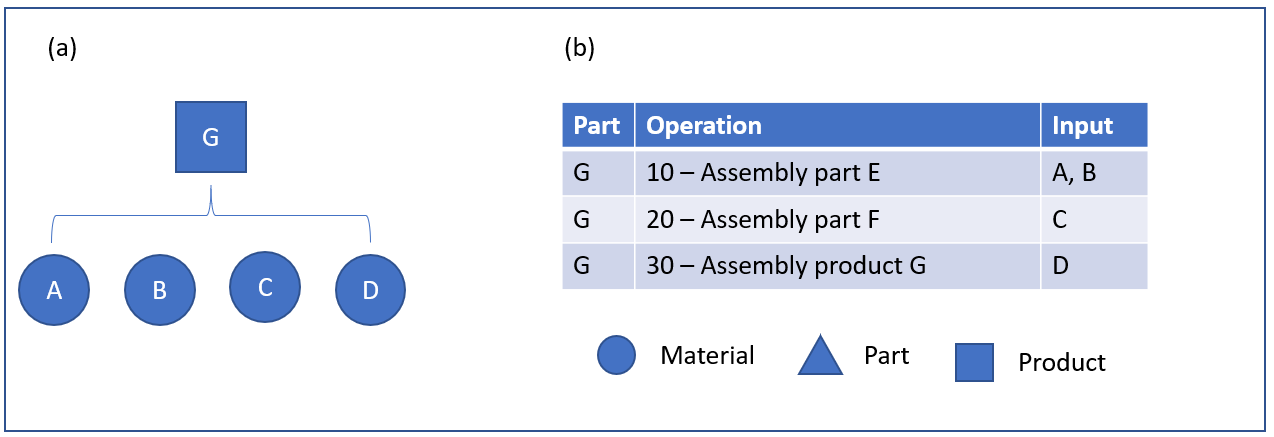

Bild 4 visar den resulterande tillverkningsstrukturlistan och flödesbladet och strukturlisteraderna för delar E och F konfigureras så att radtypen är Fiktiv. I bild 4 är (a) strukturlistan för produkt G och (b) är flödesbladet för produkt G.

Bild 4: Tillverkningsstrukturlistans del G

Fiktiv och flödesnätverk

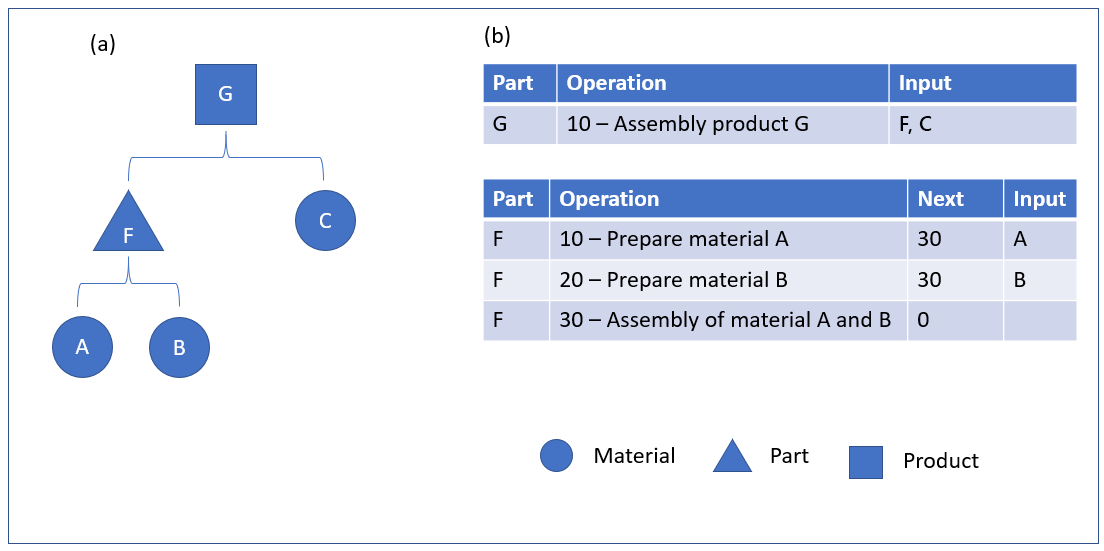

Fiktiva strukturlistor kan också användas för en strukturlista som har ett flödesnätverk. I ett flödesnätverk körs en eller flera åtgärder parallellt. Bild 5 visar ett exempel på ett flödesnätverk som används i en strukturlista med flera nivåer. I bild 5 är (a) strukturlistan för produkt G och F och (b) är flödesbladet för produkt G och del F som har flödesnätverk.

Figur 5: Konstruktionsstrukturlista del G, flödesnät

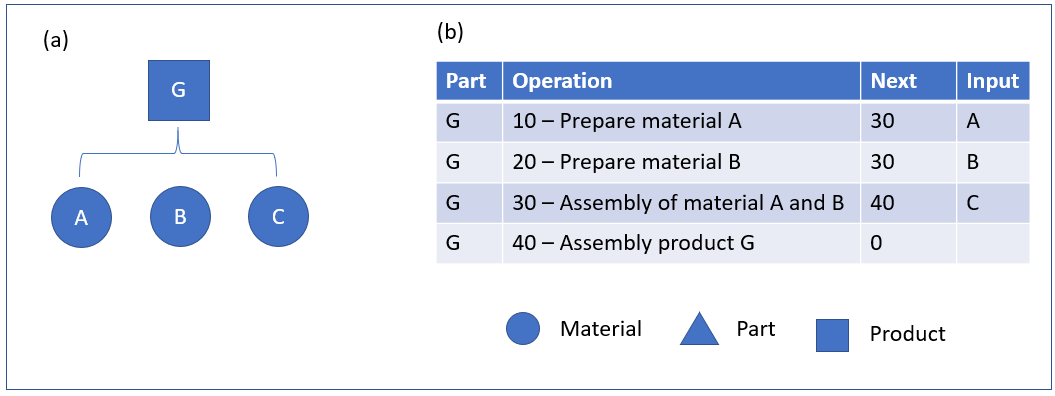

I bild 6 är (a) strukturlistan för produkt G och del F och (b) är flödesbladet för produkt G och del F.

Bild 6: Tillverkningsstrukturlistans del G, flödesnätverk
