Övervaka routningskartor med instrumentpanelen Routningskarta (förhandsversion)

  • Artikel

Den här artikeln hjälper dig att använda instrumentpanelen Routningskarta för att övervaka Routningskartor. Med instrumentpanelen Routningskarta kan du övervaka vägar, AS-sökväg och BGP-communities för vägar i ditt Virtuella WAN.

Viktigt!

Routningskartor finns för närvarande i offentlig förhandsversion och tillhandahålls utan ett serviceavtal. För närvarande bör routningskartor inte användas för produktionsarbetsbelastningar. Vissa funktioner kanske inte stöds eller har begränsad funktionalitet, eller så är de inte tillgängliga på alla Azure-platser. Juridiska villkor för Azure-funktioner i betaversion, förhandsversion eller som av någon annan anledning inte har gjorts allmänt tillgängliga ännu finns i kompletterande användningsvillkor för Microsoft Azure-förhandsversioner.

Instrumentpanelsvy

Följande steg beskriver hur du navigerar till instrumentpanelen Routningskarta.

  1. Gå till Azure Portal –> ditt virtuella WAN.

  2. Välj Hubbar i det vänstra fönstret under Anslutning i ditt Virtuella WAN.

  3. På hubbsidan kan du se de hubbar som är anslutna till ditt virtuella WAN. Välj den hubb som du vill visa.

  4. I den vänstra rutan, under Routning, väljer du Route-Maps.

  5. Välj Instrumentpanel för routningskarta i avsnittet Inställningar för att öppna instrumentpanelen för routningskarta.

    Skärmbild som visar instrumentpanelen För routningskarta.

Visa anslutningar

När du har öppnat instrumentpanelen Routningskarta kan du visa information om anslutningen. Följande steg beskriver hur du väljer nödvändiga värden.

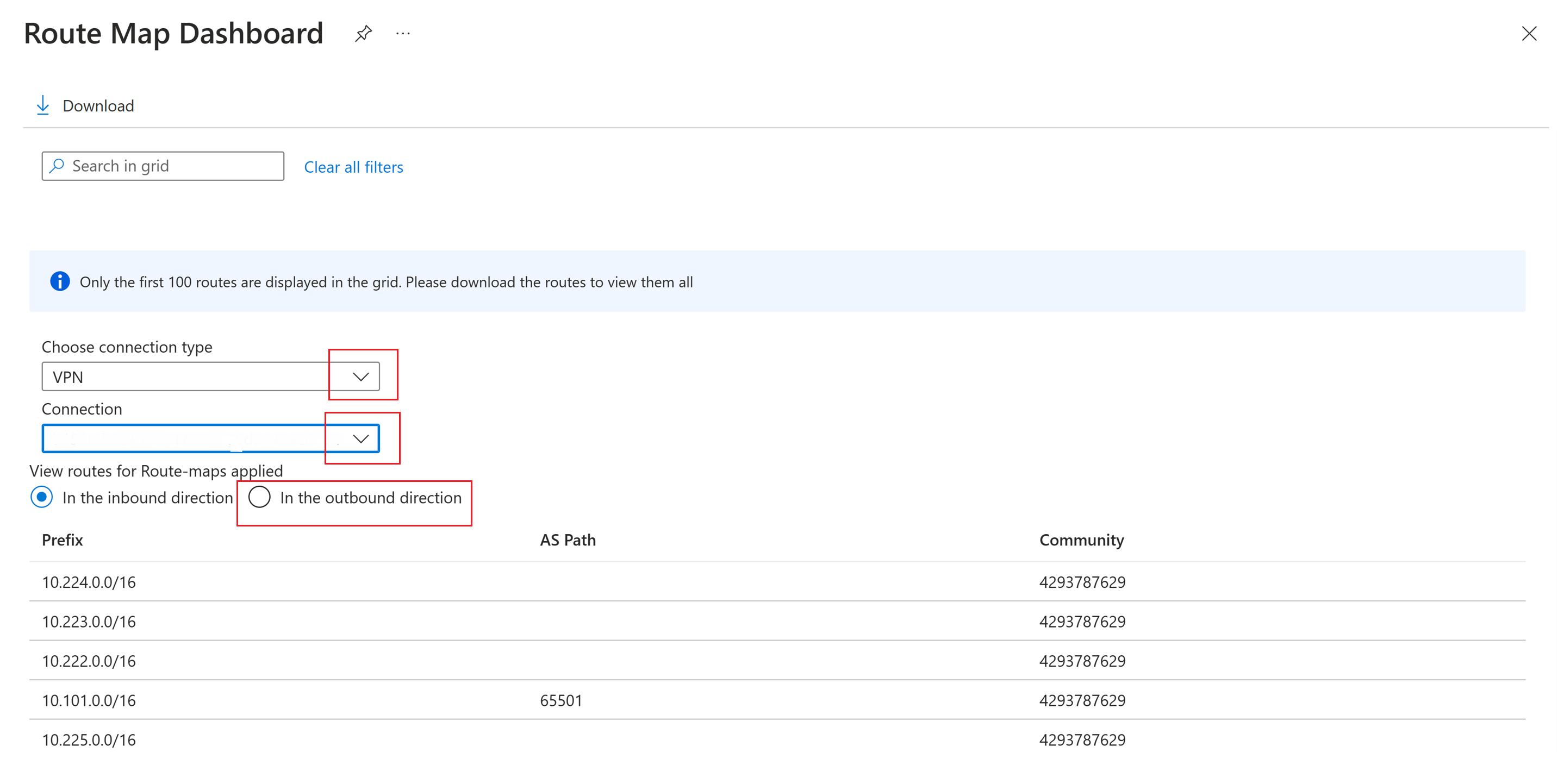

Skärmbild som visar exempelsidan för instrumentpanelen Routningskarta.

  1. I listrutan väljer du den anslutningstyp som du vill visa. Anslutningstyperna är VPN (plats-till-plats och punkt-till-plats), ExpressRoute och virtuellt nätverk.

  2. I listrutan väljer du Anslutning som du vill visa.

  3. Välj riktningen från de två alternativen: I inkommande riktning. eller I utgående riktning. Du kan visa inkommande trafik från ett virtuellt nätverk eller inkommande till den virtuella hubbroutern från ExpressRoute-, Branch- eller User-anslutningar. Du kan också visa utgående vägar från ett virtuellt nätverk eller utgående från den virtuella hubbroutern till ExpressRoute-, Branch- eller User-anslutningar.

  4. På instrumentpanelen Routningskarta är följande värden tillgängliga:

    Värde beskrivning
    Prefix Vägen efter att en routningskarta har tillämpats.
    Som sökväg BGP AS-sökvägen för vägen.
    Community BGP-communityn för vägen.

Exempel

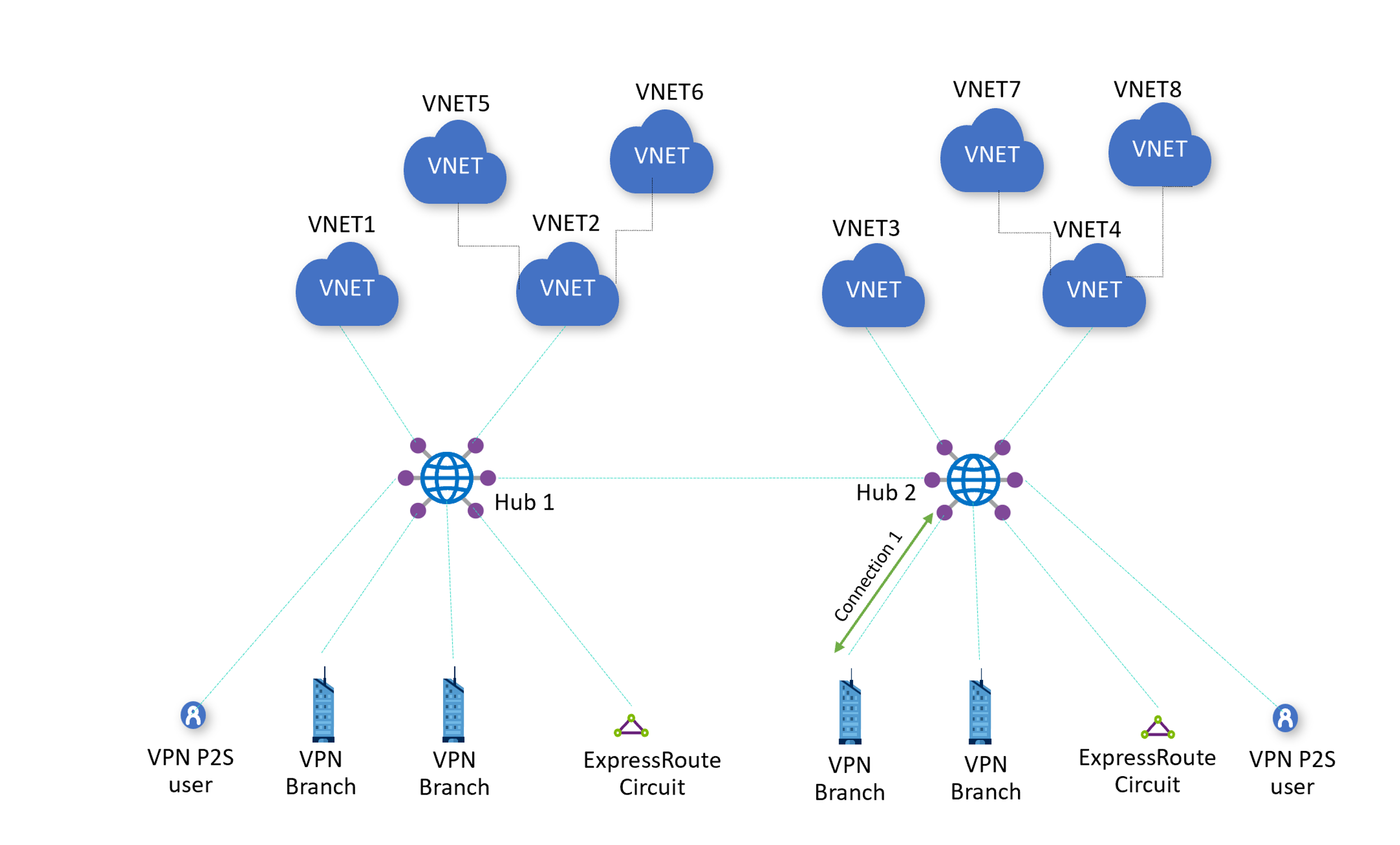

Diagrammet visar ett anslutningsexempel.

I det här exemplet kan du använda instrumentpanelen för routningskarta för att visa vägarna på Connection1 som lämnar den virtuella hubbroutern och går till VPN-grenen. Följande steg beskriver hur du visar den här anslutningen.

  1. Gå till instrumentpanelen för routningskarta.
  2. I listrutan Välj anslutningstyp väljer du "VPN".
  3. Välj anslutningen i listrutan Anslutning . I det här exemplet är anslutningen "Anslutning 1".
  4. För Visa vägar för Routningskartor som tillämpas väljer du I utgående riktning.
