Nutanix Cloud Clusters (NC2) om azure-arkitekturbegrepp
NC2 tillhandahåller Nutanix-baserade privata moln i Azure. Maskinvaru- och programvarudistributioner för privata moln är helt integrerade och automatiserade i Azure. Distribuera och hantera det privata molnet via Azure Portal, CLI eller PowerShell.
Ett privat moln innehåller kluster med:
- Dedikerade bare metal-servervärdar som etablerats med Nutanix AHV-hypervisor
- Nutanix Prism Central för hantering av Nutanix Prism-element, Nutanix AHV och Nutanix AOS.
- Nutanix Flow programvarudefinierade nätverk för virtuella datorer med Nutanix AHV-arbetsbelastning
- Nutanix AOS programvarudefinierad lagring för virtuella datorer med Nutanix AHV-arbetsbelastning
- Nutanix Flytta för arbetsbelastningsmobilitet
- Resurser i Azure-underlägget (krävs för anslutning och för att driva det privata molnet)
Privata moln installeras och hanteras i en Azure-prenumeration. Antalet privata moln i en prenumeration är skalbart.

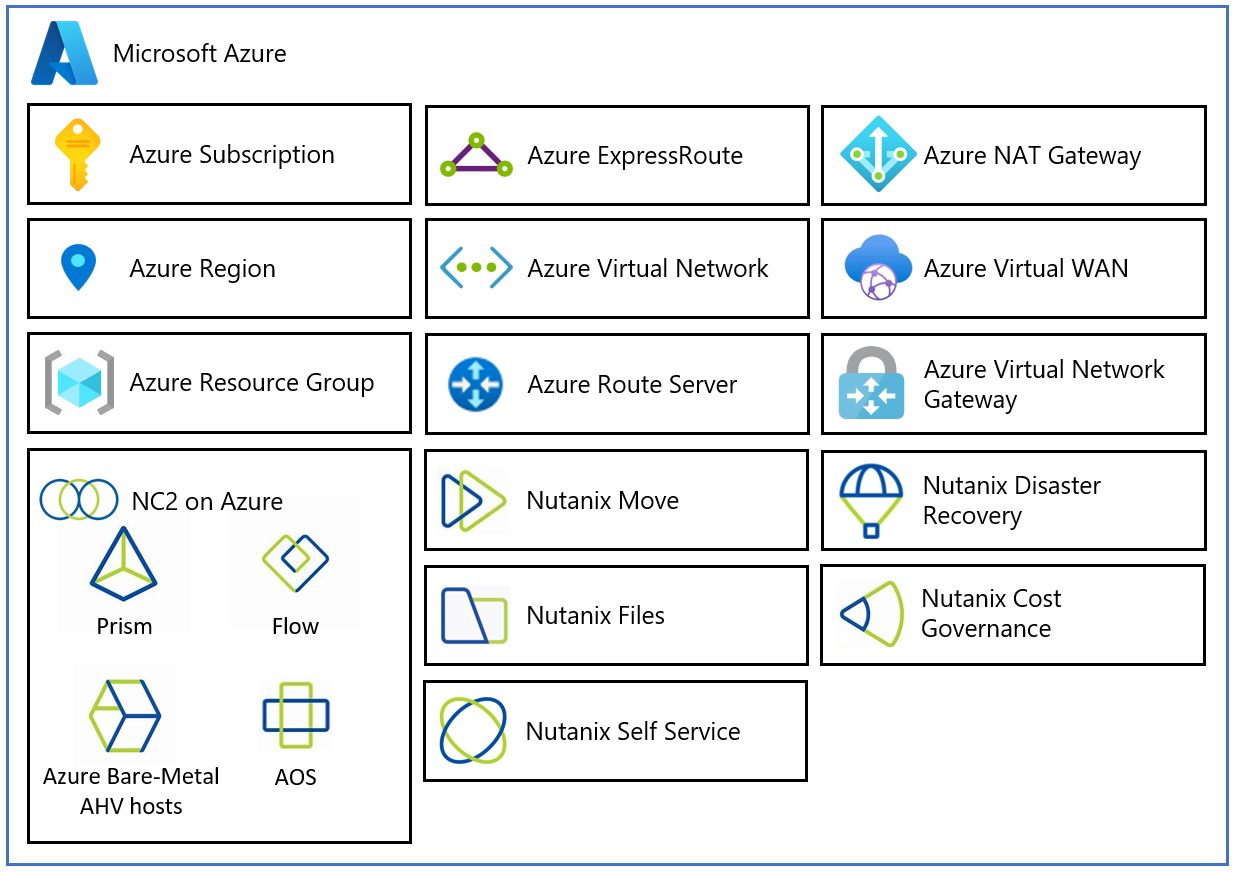

I följande diagram beskrivs arkitekturkomponenterna i NC2 i Azure.
Varje NC2 på Azure-arkitekturkomponenten har följande funktion:
- Azure-prenumeration: Används för att tillhandahålla kontrollerad åtkomst, budget och kvothantering för NC2 i Azure-tjänsten.
- Azure-region: Fysiska platser runt om i världen där vi grupperar datacenter i Tillgänglighetszoner (AZs) och sedan grupperar AZs i regioner.
- Azure-resursgrupp: Container som används för att placera Azure-tjänster och -resurser i logiska grupper.
- NC2 på Azure: Använder Nutanix-programvara, inklusive Prism Central, Prism Element, Nutanix Flow programvarudefinierade nätverk, Nutanix Acropolis Operating System (AOS) programvarudefinierad lagring och Azure bare-metal Acropolis Hypervisor (AHV) värdar för att tillhandahålla beräknings-, nätverks- och lagringsresurser.
- Nutanix Move: Tillhandahåller migreringstjänster.
- Nutanix Haveriberedskap: Tillhandahåller haveriberedskapsautomatisering och lagringsreplikeringstjänster.
- Nutanix-filer: Tillhandahåller filertjänster.
- Nutanix Självbetjäning: Tillhandahåller programlivscykelhantering och molnorkestrering.
- Nutanix Cost Governance: Ger optimering i flera moln för att minska kostnaderna och förbättra molnsäkerheten.
- Azure Virtual Network (VNet): Privat nätverk som används för att ansluta AHV-värdar, Azure-tjänster och resurser tillsammans.
- Azure Route Server: Gör det möjligt för nätverksinstallationer att utbyta dynamisk routningsinformation med Azure-nätverk.
- Azure Virtual Network Gateway: Cross premises gateway for connecting Azure services and resources to other private networks using IPSec VPN, ExpressRoute, and VNet to VNet.
- Azure ExpressRoute: Tillhandahåller snabba privata anslutningar mellan Azure-datacenter och lokal infrastruktur eller samlokaliseringsinfrastruktur.
- Azure Virtual WAN (vWAN): Aggregerar nätverks-, säkerhets- och routningsfunktioner till ett enda enhetligt WAN (Wide Area Network).
Användningsfall och scenarier som stöds
Lär dig mer om användningsfall och scenarier som stöds för NC2 i Azure, inklusive klusterhantering, haveriberedskap, elasticitet på begäran och lift-and-shift.
Enhetlig hanteringsupplevelse – klusterhantering
Att åtgärder och klusterhantering är nästan identiska med lokala åtgärder är avgörande för kunderna. Kunder kan uppdatera kapacitet, övervaka aviseringar, ersätta värdar, övervaka användning med mera genom att kombinera respektive styrka i Microsoft och Nutanix.
Haveriberedskap
Haveriberedskap är avgörande för molnfunktioner. En katastrof kan vara något av följande:
- Cyberattack
- Dataintrång
- Utrustningsfel
- Naturkatastrof
- Dataförluster
- Mänskligt fel
- Skadlig kod och virus
- Nätverks- och internetblips
- Maskinvaru- och/eller programvarufel
- Väderkatastrofer
- Översvämningar
- Office-vandalism
När en katastrof inträffar är målet med en dr-plan att säkerställa att åtgärderna körs så normalt som möjligt. Även om företaget kommer att vara medveten om krisen bör dess kunder och slutanvändare helst inte påverkas.
Elasticitet på begäran
Skala upp och skala ut som du vill. Vi ger flexibiliteten som innebär att du inte behöver skaffa maskinvara själv – med bara ett klick på en knapp kan du få ytterligare noder i molnet nästan omedelbart.
Lift and Shift
Flytta program till molnet och modernisera infrastrukturen. Program flyttas utan ändringar, vilket möjliggör flexibla åtgärder och minsta stilleståndstid.
SKU:er och instanser som stöds
I följande tabell visas komponentalternativ för varje tillgänglig SKU.
| Komponent | Klar nod för Nutanix AN36 | Klar nod för Nutanix AN36P |
|---|---|---|
| Kärna | Intel 6140, 36 Core, 2,3 GHz | Intel 6240, 36 Core, 2,6 GHz |
| vCPU:er | 72 | 72 |
| RAM | 576 GB | 768 GB |
| Storage | 18,56 TB (8 x 1,92 TB SATA SSD, 2x1,6 TB NVMe) | 20,7 TB (2x750 GB Optane, 6x3,2 TB NVMe) |
| Nätverk (tillgänglig bandbredd mellan noder) | 25 Gbit/s | 25 Gbit/s |
Nutanix-kluster på Azure Support:
- Minst tre noder utan operativsystem per kluster.
- Maximalt 28 noder utan operativsystem per kluster.
- Endast Nutanix AHV-hypervisor-programmet på Nutanix-kluster som körs i Azure.
- Prism Central-instansen distribueras i Nutanix-kluster i Azure för att hantera Nutanix-kluster i Azure.
Regioner som stöds
När du planerar nc2 för Azure-design använder du följande tabell för att förstå vilka SKU:er som är tillgängliga i varje Azure-region.
| Azure-region | SKU |
|---|---|
| Australien, östra | AN36P |
| Indien, centrala | AN36P |
| USA, östra | AN36 |
| USA, östra 2 | AN36P |
| Tyskland, västra centrala | AN36P |
| Japan, östra | AN36P |
| Norra centrala USA | AN36P |
| Qatar, centrala | AN36P |
| Sydostasien | AN36P |
| Södra Indien | AN36P |
| Förenade Arabemiraten, norra | AN36P |
| Södra Storbritannien | AN36P |
| Västeuropa | AN36P |
| Västra USA 2 | AN36 |
Distributionsexempel

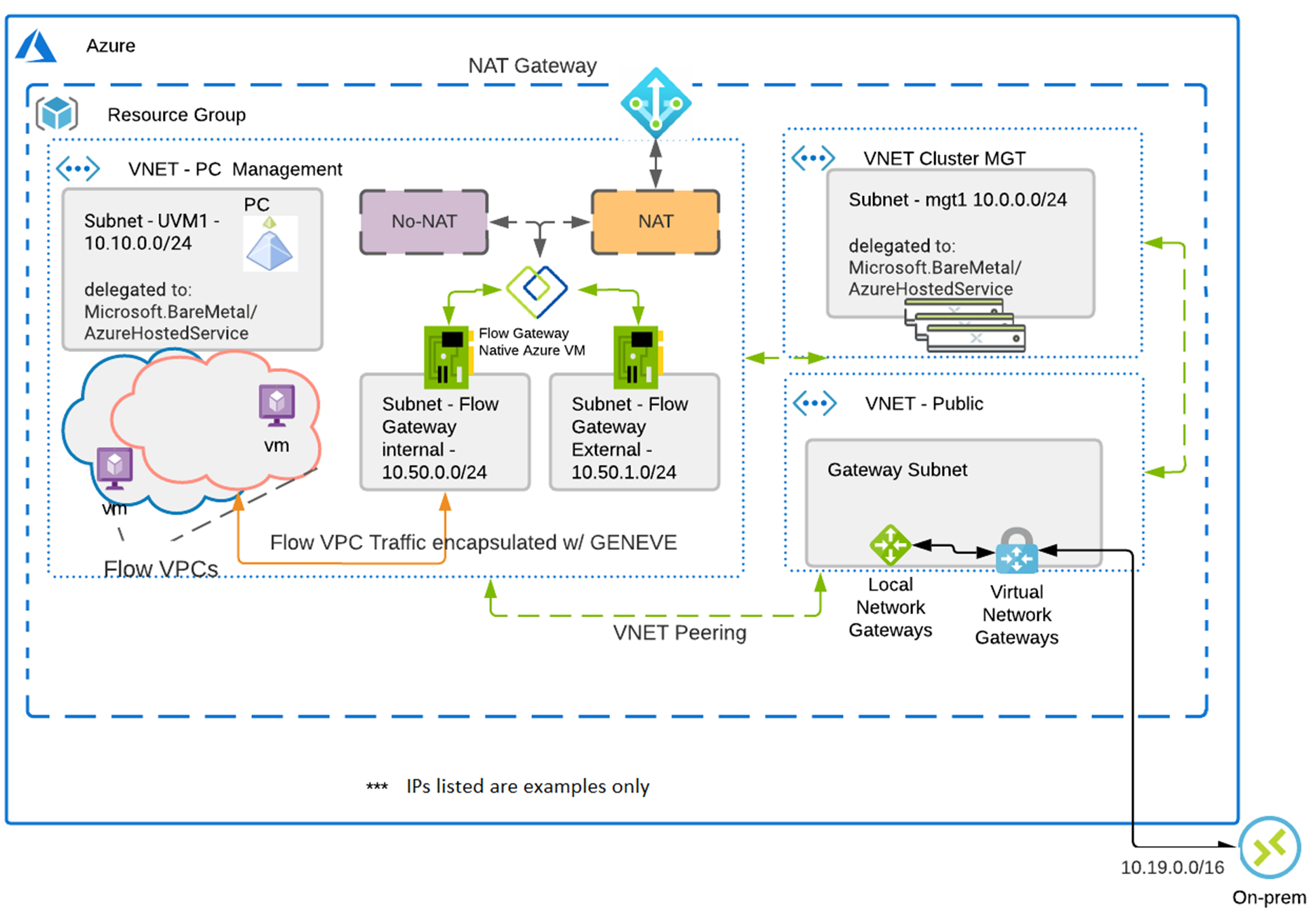

Bilden i det här avsnittet visar ett exempel på en NC2 på Azure-distribution.
Virtuellt klusterhanteringsnätverk
- Innehåller Nutanix-redonoderna
- Noder finns i ett delegerat undernät (särskild BareMetal-konstruktion)
Virtuellt hubbnätverk
- Innehåller ett gatewayundernät och en VPN Gateway
- VPN Gateway är startpunkt från lokal plats till molnet
Virtuellt datornätverk
- Innehåller Prism Central – Nutanix programvaruinstallation som möjliggör avancerade funktioner i Prism-portalen.
Ansluta från molnet till en lokal plats
Anslutning från molnet till den lokala miljön stöds av två traditionella produkter: ExpressRoute och VPN Gateway. Ett exempel på distribution är att ha en VPN-gateway i det virtuella hubbnätverket. Det här virtuella nätverket peerkopplas med både det virtuella datornätverket och det virtuella nätverket för klusterhantering, vilket ger anslutning över nätverket och till din lokala plats.
Topologier som stöds
I följande tabell beskrivs de nätverkstopologier som stöds av varje nätverksfunktionskonfiguration av NC2 i Azure.
| Topologi | Stöds |
|---|---|
| Anslutning till BareMetal Infrastructure (BMI) i ett lokalt VNet | Ja |
| Anslutning till BMI i ett peer-kopplat VNet (samma region) | Ja |
| Anslutning till BMI i ett peer-kopplat VNet* (korsregion eller global peering) med VWAN* | Ja |
| Anslutning till BM i ett peer-kopplat VNet* (korsregion eller global peering)* utan VWAN | Nej |
| Lokal anslutning till delegerat undernät via global och lokal Expressroute | Ja |
| ExpressRoute (ER) FastPath | Nej |
| Anslutning från lokal plats till BMI i ett eker-VNet via ExpressRoute-gateway och VNet-peering med gatewayöverföring | Ja |
| Lokal anslutning till delegerat undernät via VPN GW | Ja |
| Anslutning från lokal plats till BMI i ett eker-VNet över VPN-gateway och VNet-peering med gatewayöverföring | Ja |
| Anslutning via aktiva/passiva VPN-gatewayer | Ja |
| Anslutning via aktiva/aktiva VPN-gatewayer | Nej |
| Anslutning via aktiva/aktiva zonredundanta gatewayer | Nej |
| Överföringsanslutning via vWAN för eker delegerade VNETS | Ja |
| Lokal anslutning till delegerat undernät via vWAN-kopplat SD-WAN | Nej |
| Lokal anslutning via säker HUB(Az Firewall NVA) | Nej |
| Anslutning från UVM:er på NC2-noder till Azure-resurser | Ja |
* Du kan övervinna den här begränsningen genom att ange plats-till-plats-VPN.
Krav
I följande tabell beskrivs vad som stöds för varje konfiguration av nätverksfunktioner:
| Funktioner | Grundläggande nätverksfunktioner |
|---|---|
| Delegerat undernät per virtuellt nätverk | 1 |
| Nätverkssäkerhetsgrupper på NC2 i Azure-delegerade undernät | Nej |
| VWAN möjliggör trafikinspektion via NVA (avsikten för Virtual WAN Hub-routning) | Ja |
| Användardefinierade vägar (UDR) på NC2 på Azure-delegerade undernät utan VWAN | Ja |
| Anslutning från BareMetal till privata slutpunkter i samma virtuella nätverk på Azure-delegerade undernät | Nej |
| Anslutning från BareMetal till privata slutpunkter i ett annat eker-Vnet som är anslutet till vWAN | Ja |
| Lastbalanserare för NC2 på Azure-trafik | Nej |
| Virtuellt nätverk med dubbla staplar (IPv4 och IPv6) | Endast IPv4 stöds |
Nästa steg
Läs mer:
