перечисление XPS_LINE_JOIN (xpsobjectmodel.h)

  • Статья

Описывает соединение, созданное двумя пересекающимися сегментами линий.

Синтаксис

typedef enum __MIDL___MIDL_itf_xpsobjectmodel_0000_0000_0007 {
  XPS_LINE_JOIN_MITER = 1,
  XPS_LINE_JOIN_BEVEL,
  XPS_LINE_JOIN_ROUND
} XPS_LINE_JOIN;

Константы


XPS_LINE_JOIN_MITER
Значение: 1
Создает острый или обрезанный угол в зависимости от того, превышает ли длина митра предел.
XPS_LINE_JOIN_BEVEL
Создает диагональный угол.
XPS_LINE_JOIN_ROUND
Создает гладкую круговую дугу между линиями.

Комментарии

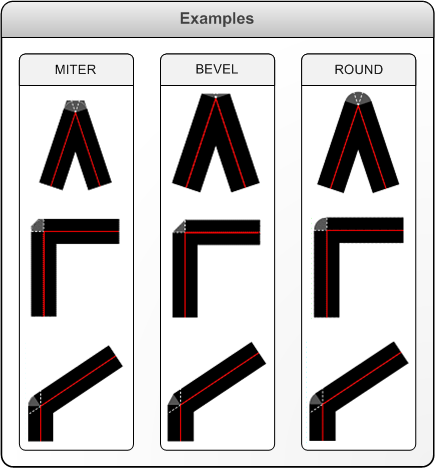

На следующем рисунке область затенения в вершине сегментов линий в каждом примере показывает, как совместная заливка определяется значением XPS_LINE_JOIN.

Схема, на которую показаны примеры различных значений XPS_LINE_JOIN

Требования

Требование Значение
Минимальная версия клиента Windows 7, Windows Vista с пакетом обновления 2 (SP2) и обновление платформы для Windows Vista [классические приложения | Приложения UWP]
Минимальная версия сервера Windows Server 2008 R2, Windows Server 2008 с пакетом обновления 2 (SP2) и Обновление платформы для Windows Server 2008 [классические приложения | Приложения UWP]
Верхняя часть xpsobjectmodel.h

См. также раздел

XPS
