Введение
В частных мобильных сетях, работающих под управлением Azure Private 5G Core, предприятия обычно выполняют критически важные приложения, поддерживающие свое пользовательское оборудование (UE). Например, роботы на заводской площадке полагаются на сеть для взаимодействия друг с другом. Устройства Интернета вещей в интеллектуальной ферме зависят от сети, чтобы сообщать о состоянии и адаптироваться к изменениям окружающей среды. Если эти UEs не работают или даже перестают работать из-за проблем с сетевым подключением или производительностью, бизнес предприятия сильно влияет. Таким образом, мониторинг работоспособности и производительности сети непрерывно и обеспечение плавного выполнения всех задач имеет решающее значение для непрерывности бизнес-процессов предприятий. Кроме того, чтобы свести к минимуму влияние на бизнес, предприятиям необходимо быстро диагностировать и устранять любые проблемы, сообщаемые.
В этом модуле мы введем использование средств мониторинга сети и диагностики проблем, которые предлагает Azure Private 5G Core. Научившись об этом, вы сможете выбрать соответствующие инструменты на основе бизнес-потребностей предприятия и использовать выбранные средства для выполнения диагностики и диагностики проблем.
Возможности мониторинга и устранения неполадок
Azure Private 5G Core предоставляет гибкие возможности мониторинга. Он позволяет отслеживать несколько сайтов в частной мобильной сети централизованно из облака или отслеживать каждый отдельный сайт локально.
Облачный мониторинг
Облачный мониторинг с помощью метрик платформы
Ресурс сайта мобильной сети, используемый для управления сайтом в частной мобильной сети, содержит список панелей мониторинга, называемых метриками платформы. С помощью метрик платформы можно проверить работоспособность сайта и сведения о производительности, такие как пакеты уровня пользователей, удаленные или сбои создания сеанса.
Облачный мониторинг с помощью REST API Azure Monitor
Azure Private 5G Core использует метрики работоспособности сети с помощью Azure Monitor. Rest API Azure Monitor можно использовать для получения метрик, а затем интегрировать данные метрик в выбранное приложение. Кроме того, вы можете экспортировать данные метрик в службу хранилища данных и обработки, например Azure Monitor Log Analytics, служба хранилища Azure или Центры событий Azure и использовать данные.
Локальный мониторинг
Основной экземпляр пакета, который управляет каждым сайтом в частной мобильной сети, предоставляет панели мониторинга ядра пакетов. С помощью этих панелей мониторинга вы можете отслеживать ключевую статистику сети в режиме реального времени. Эти панели мониторинга также позволяют просматривать сведения о срабатывании оповещений, на основе которых можно быстро реагировать на возникающие проблемы.
Для диагностики проблем, сообщаемых во время мониторинга сети, Частный 5G Core Azure предоставляет распределенное средство трассировки для каждого экземпляра ядра пакета. Это средство позволяет анализировать связь между сетевыми функциями и определять первопричину определенной проблемы. После определения первопричины можно принять соответствующие меры для устранения проблемы.
С помощью этих средств мониторинга и устранения неполадок можно отслеживать работоспособность и производительность частной мобильной сети на постоянной основе. Затем выполните диагностику обнаруженных проблем. Возможности мониторинга и устранения неполадок Частной службы Azure 5G Core помогают обеспечить непрерывность бизнес-процессов предприятий и свести к минимуму возможные последствия для бизнеса.
Видео: мониторинг частного ядра Azure 5G
В следующем видео приведены сведения о мониторинге Частного 5G Core Azure:
Пример мониторинга
Предположим, вы являетесь диспетчером сетевых операций в логистической компании, которая имеет три сайта, развернутые с помощью Azure Private 5G Core в своей частной мобильной сети. У вас есть член группы, работающий на каждом сайте. Одна из основных обязанностей вашей команды заключается в том, чтобы отслеживать всю мобильную сеть и убедиться, что все работает гладко. Если во время мониторинга сообщается о проблеме, команда выполняет диагностику проблемы, а затем принимает меры по ее устранению.
В этом случае можно использовать метрики платформы для удаленного мониторинга сайтов через портал Azure. Таким образом, вы можете отслеживать работоспособность сети независимо от того, где вы работаете. Для участников группы на разных сайтах вы можете попросить их использовать панели мониторинга ядра пакетов для мониторинга сайта локально в режиме реального времени. Если средство мониторинга сообщает о проблеме для сайта, член группы на сайте может использовать распределенное средство трассировки для диагностики проблемы.

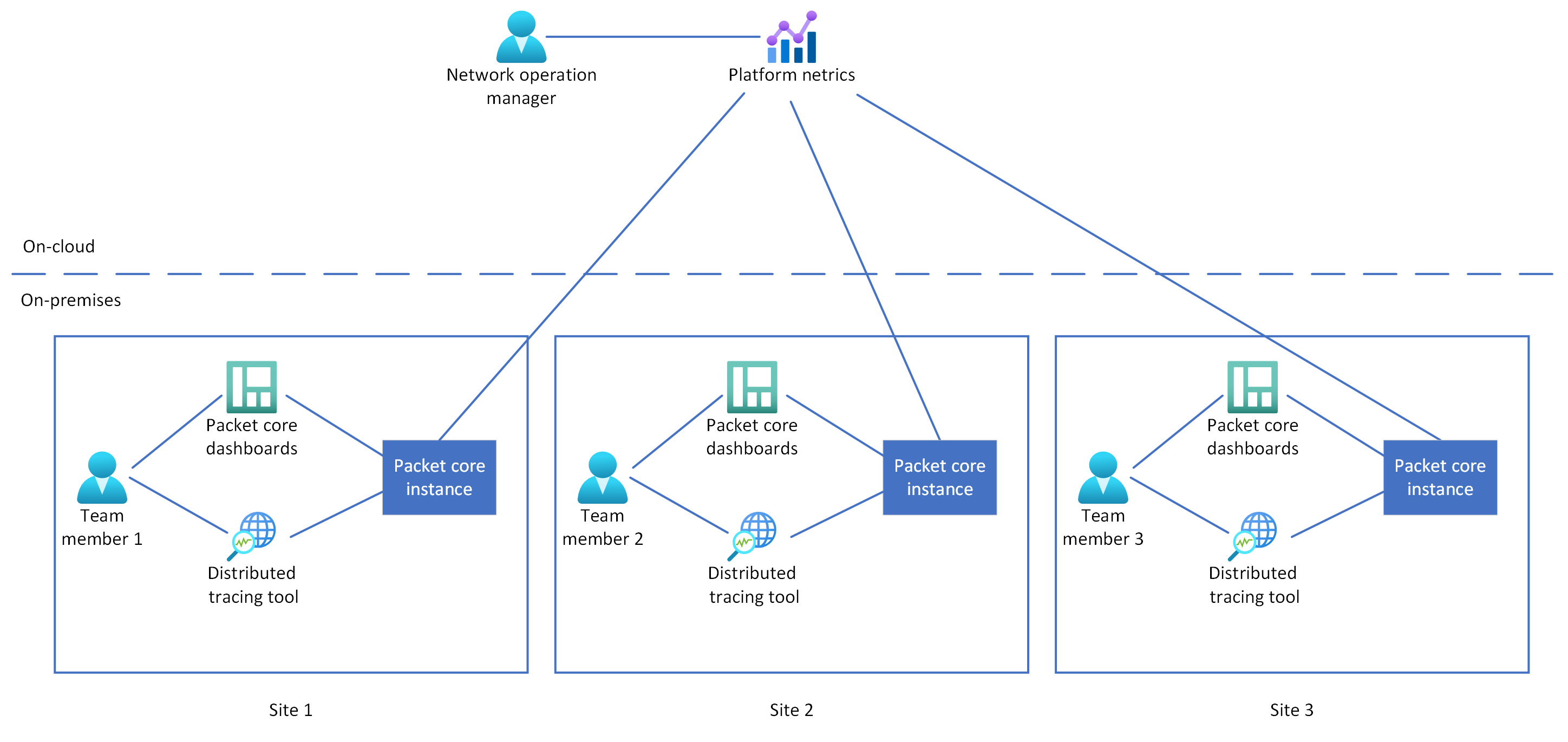

На следующей схеме показана эта структура мониторинга:
Совет
В зависимости от бизнес-потребностей логистической компании может потребоваться выбрать другие средства мониторинга. Например, компании может потребоваться использовать стороннее приложение для мониторинга. В этом случае рекомендуется использовать REST API Azure Monitor для интеграции приложений.
Конфигурация мониторинга
Различные предприятия имеют разные бизнес-потребности и поэтому разные требования к мониторингу. Например, в частной мобильной сети для военного использования проблемы необходимо определить в течение нескольких секунд и быстро устранить проблемы.
Для удовлетворения конкретных требований к мониторингу предприятия необходимо соответствующим образом настроить мониторинг. Основная конфигурация включает уровни оповещений и метрики мониторинга.
Различные средства могут определять разные уровни оповещений. Например, на панелях мониторинга ядра пакетов могут отображаться критические, основные или незначительные оповещения. Среди этих оповещений критически важные оповещения имеют самый высокий приоритет и должны обрабатываться сначала.
На следующем снимках экрана показан пример панели мониторинга оповещений ядра пакетов с пятью критическими оповещениями:
На основе бизнес-потребностей предприятия необходимо также определить набор ключевых метрик для мониторинга.
В общем случае обратите особое внимание на следующие метрики:
- Метрики плоскости данных
- Количество отправленных и полученных пакетов в интерфейсах N3/N6
- Количество отправленных и полученных байтов в интерфейсах N3/N6
- Распределение размеров пакетов на интерфейсах N3/N6
- Метрики подписчика
- Состояние регистрации
- Состояние подключения
- Пропускная способность данных
