Назначать IP-адреса и управлять ими

  • 6 мин

В качестве специалиста по ведущим системам компании Contoso вы создаете пилотную программу для изучения виртуальных сетей в Azure, включая взаимодействие между общедоступными и частными адресными пространствами. Чтобы реализовать этот пилотный проект, необходимо узнать, как назначить частные и общедоступные IP-адреса во время создания ресурсов Azure.

Назначение IP-конфигурации во время создания виртуальной машины

При создании виртуальной машины в Azure она автоматически подключается к виртуальной сети Azure. Azure также настраивает виртуальную машину на частную подсеть IPv4 и назначает виртуальной машине общедоступный IPv4-адрес. Параметры виртуальной сети, подсети и общедоступных IP-адресов можно изменить во время создания виртуальной машины или впоследствии.

Примечание.

На этом этапе можно также создать дополнительную виртуальную сеть, подсети или общедоступный IP-адрес.

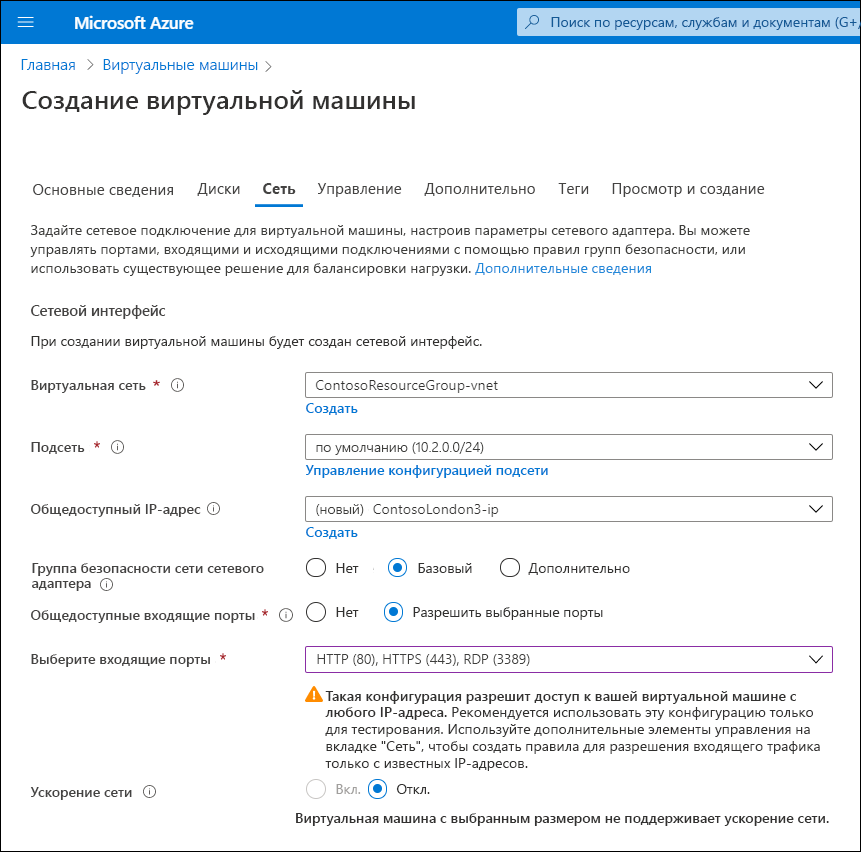

Снимок экрана страницы создания виртуальной машины на портале Azure. Для этой виртуальной машины администратор принял параметры по умолчанию в ContosoResourceGroup. Устройство подключено к ContosoResourceGroup-vnet и назначено частной подсети IPv4. Кроме того, этой виртуальной машине назначен общедоступный IPv4-адрес по умолчанию.

Чтобы изменить параметры сети виртуальной машины с портала Azure, на странице виртуальные машины выберите соответствующую виртуальную машину, а затем в разделе Параметры выберите Сеть. Можно просмотреть (и в большинстве случаев настроить) следующие параметры:

  • IP-конфигурация (частный IP-адрес сетевого адаптера и ссылка на общедоступный IP-адрес сетевого адаптера)
  • Сетевой интерфейс
  • VNet/Subnet
  • Общедоступный IP-адрес сетевого адаптера
  • Частный IP-адрес сетевого адаптера
  • Правила входящего порта
  • Правила исходящего порта
  • Группы безопасности приложений
  • Балансировка нагрузки

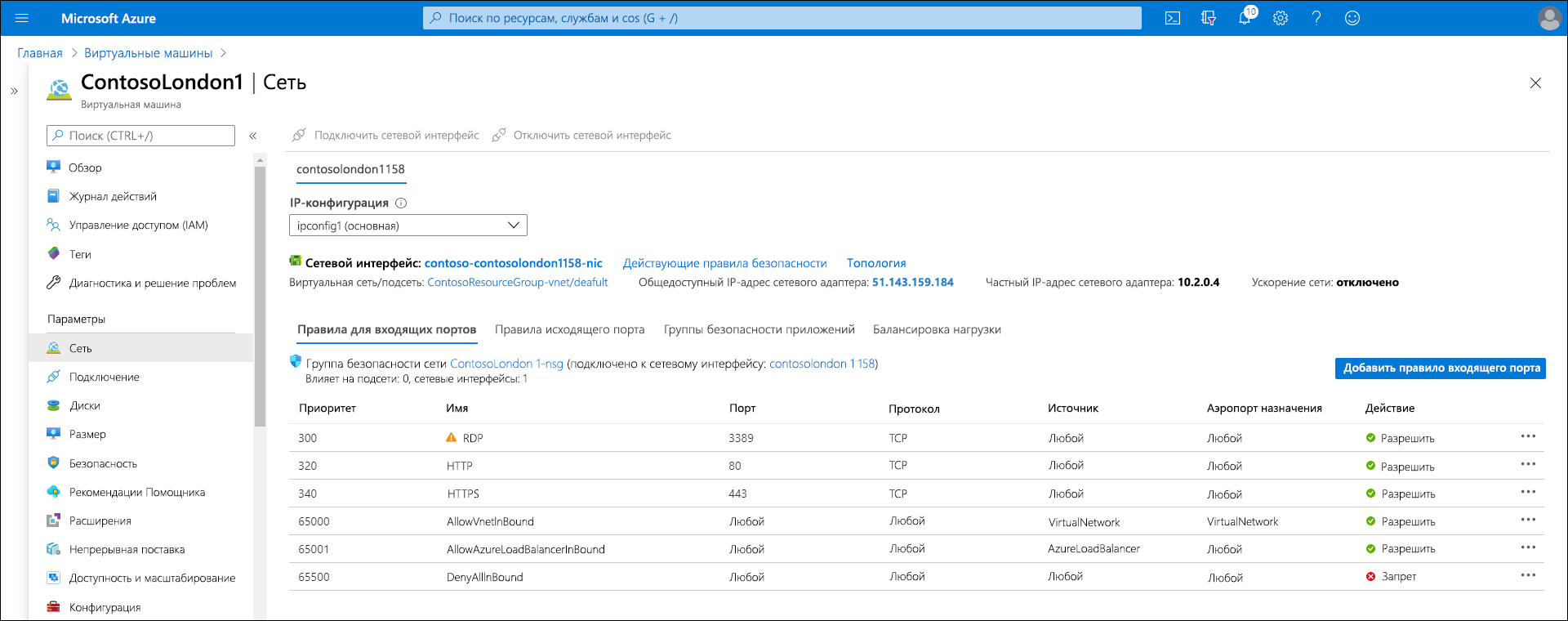

Снимок экрана со страницей

Примечание.

Если виртуальная машина не запущена, можно также присоединить и отсоединить сетевые интерфейсы.

Также можно просмотреть с действующие правила безопасности и топологию. В разделе топологии можно просмотреть общую карту виртуальной сети и выбрать нужный объект для перенастройки.

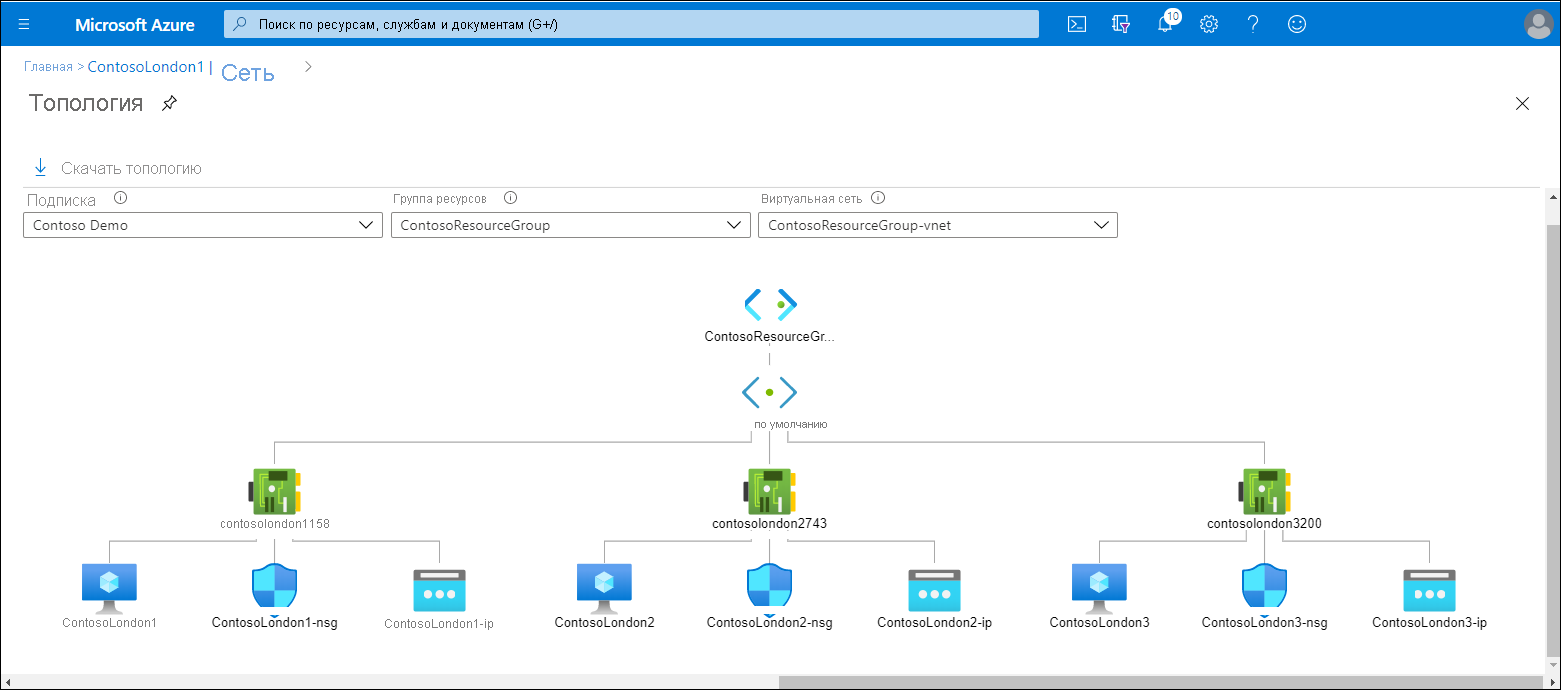

Снимок экрана: страница топологии в портал Azure. Топология виртуальной сети, к которой присоединена виртуальная машина ContosoLondon1, содержит группу ресурсов в верхней части структуры, подобной дереву. Подключенная под группой ресурсов — это виртуальная сеть по умолчанию, которая, в свою очередь, имеет три сетевых интерфейса, подключенных к ней, каждая из которых имеет три виртуальные машины, подключенные к нему. У каждой виртуальной машины есть узел, отображаемый для самой виртуальной машины, группа безопасности сети, назначенная ей, и узел, представляющий IP-конфигурацию для этой виртуальной машины.

Управление IP-адресами ВМ

После создания виртуальной машины или другого ресурса можно перенастроить параметры частного IP-адреса в любое время. Используйте следующую процедуру, чтобы проверить или изменить конфигурацию частного IP-адреса для виртуальной машины.

  1. На портале Azure перейдите к разделу Виртуальные машины, а затем выберите соответствующую виртуальную машину.

  2. На странице Обзор для выбранной виртуальной машины выберите Сеть.

  3. Выберите нужный сетевой интерфейс.

  4. Щелкните IP configurations (Конфигурации IP).

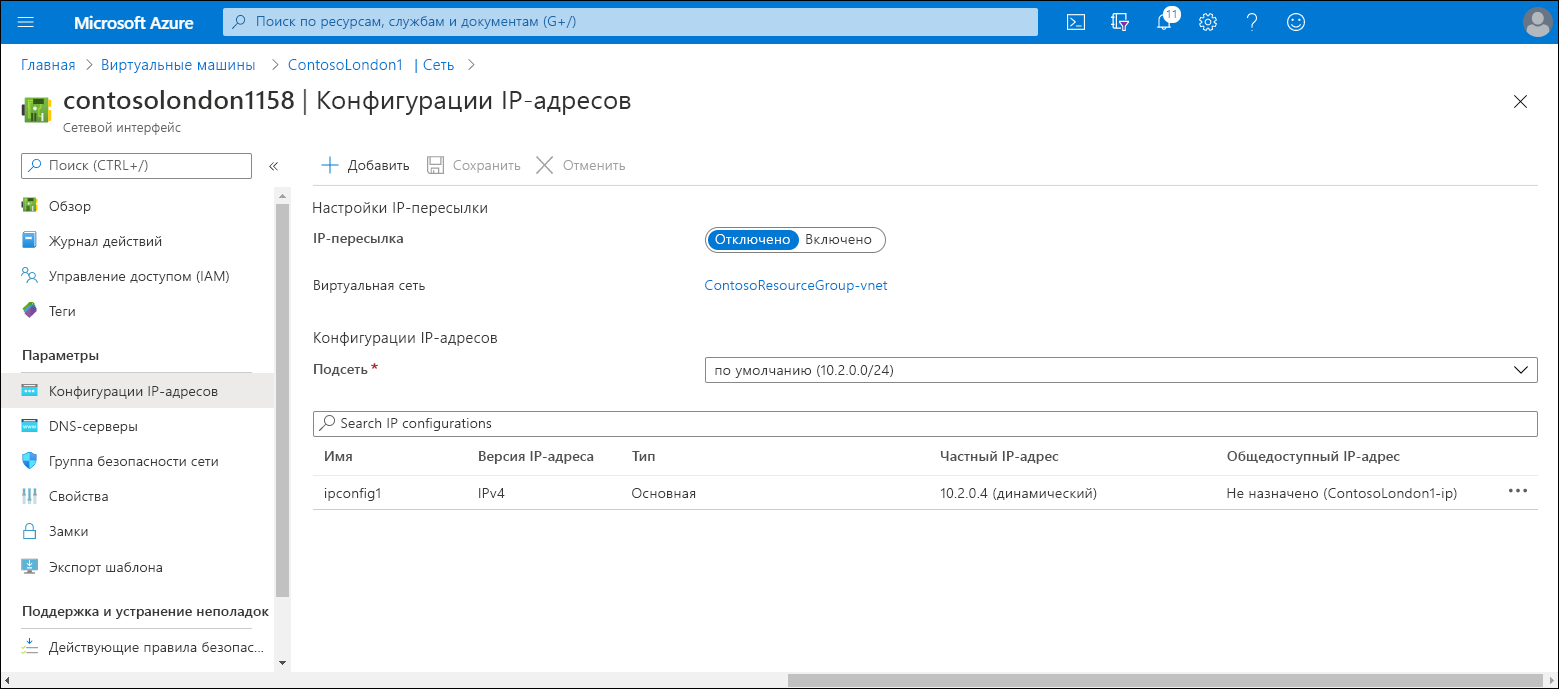

    Снимок экрана: страница конфигурации IP-адресов для выбранного сетевого интерфейса виртуальной машины. Параметры IP-пересылки имеют значение

  5. В таблице IP-конфигурации выберите запись, указанную в списке.

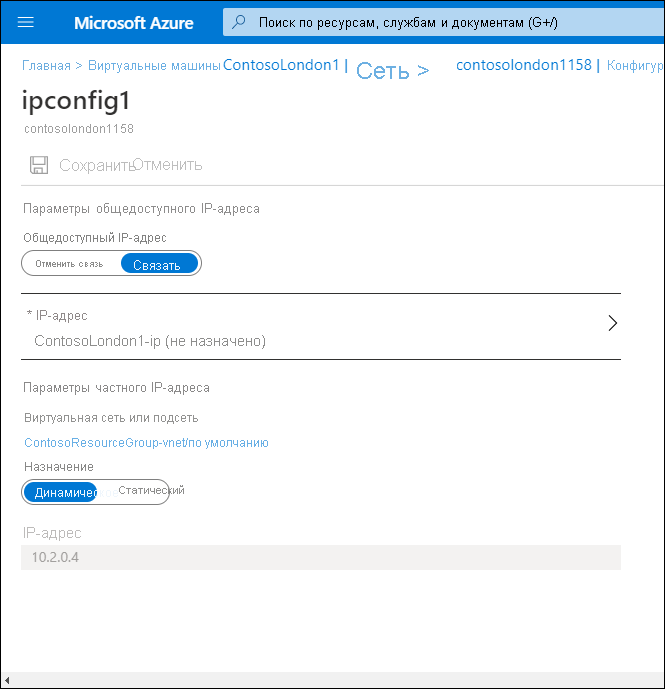

    Снимок экрана со страницей портала Microsoft Azure ipconfig1 для выбранного сетевого интерфейса Azure. В разделе

  6. Если нужно удалить из ресурса общедоступный IP-адрес, в разделе Параметры общедоступного IP-адреса выберите Отменить связь.

  7. Если нужно изменить конфигурацию общедоступного IP-адреса, в разделе Параметры общедоступного IP-адреса выберите IP-адрес.

  8. На странице Выбрать общедоступный IP-адрес нажмите Создать.

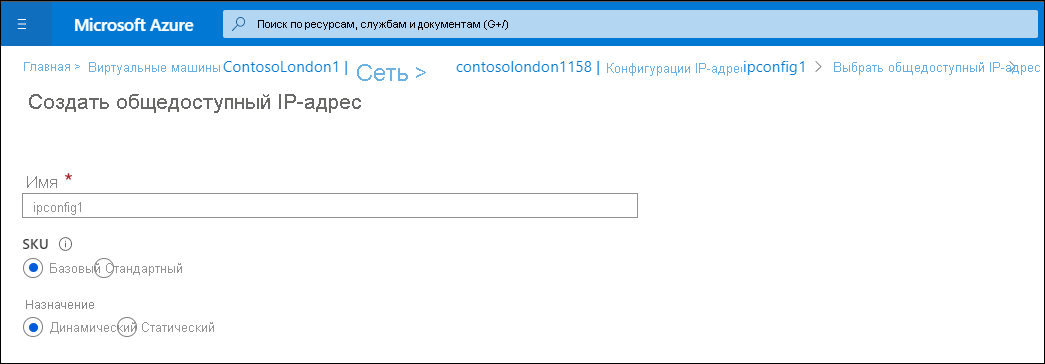

    Снимок экрана со страницей создания общедоступного IP-адреса для ipconfig1. Номер SKU является базовым, а назначение — динамическим.

  9. Введите новое имя, выберите SKU и методы назначения, а затем нажмите кнопку ОК.

  10. В разделе Параметры частных IP-адресовможно изменить назначаемый адрес с динамического на статический. При переключении с динамическогоадреса статический адрес по умолчанию получает тот же IP-адрес, который был назначен динамически, хотя его можно изменить.

  11. Внесите нужные изменения, а затем нажмите Сохранить.
