Упражнение - Манипуляция трехмерными объектами с помощью управления границами

Завершено

Скрипт ObjectManipulator делает объект перемещаемым, масштабируемым и поворотным с помощью одной или двух рук. Этот скрипт поддерживает модель ввода прямых манипуляций, так как позволяет пользователю касаться голограмм непосредственно с помощью рук. Здесь используйте ObjectManipulator, чтобы обеспечить взаимодействие с помощью рук, чтобы можно было перемещать, масштабировать и поворачивать марсоход.

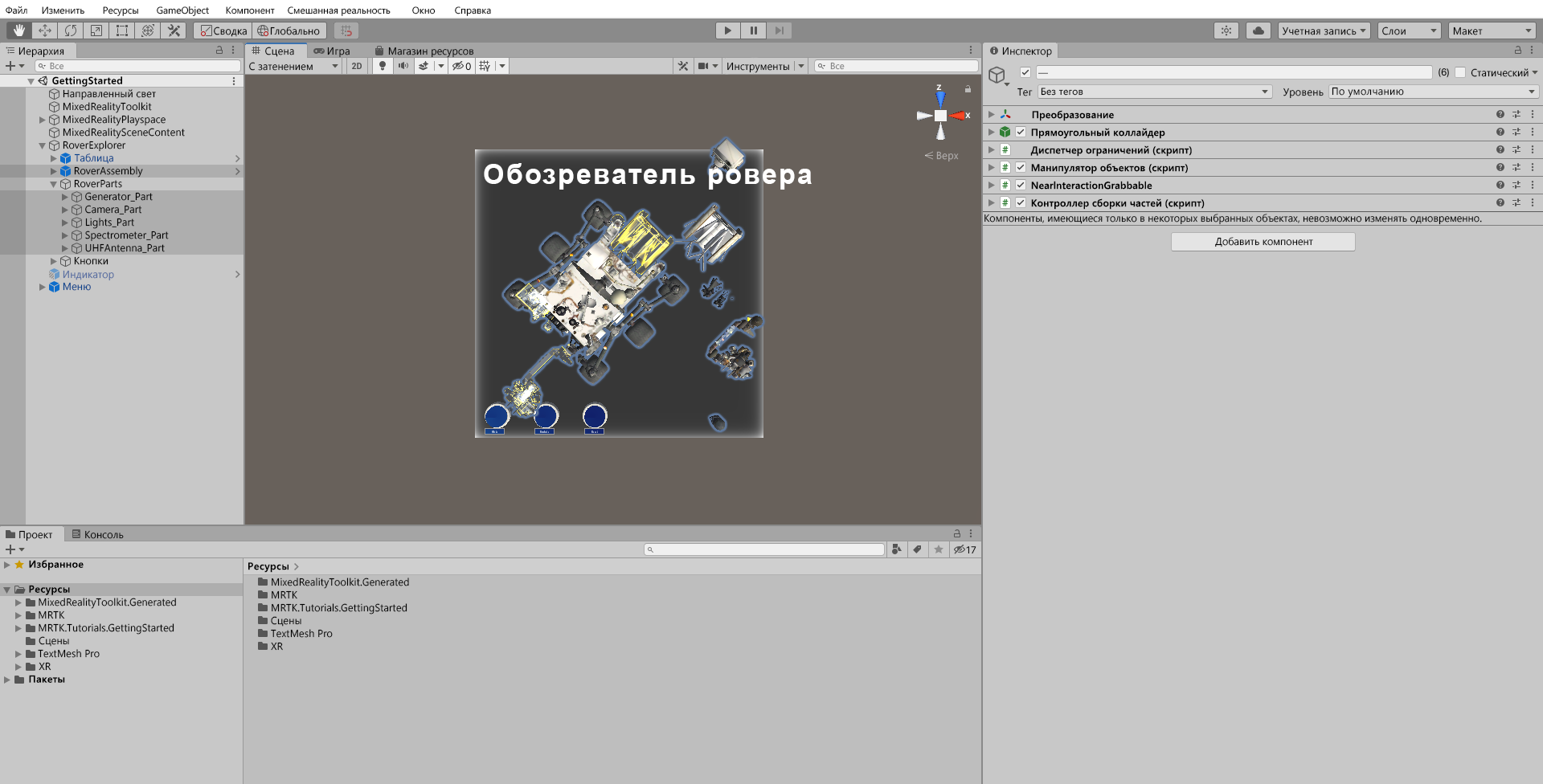

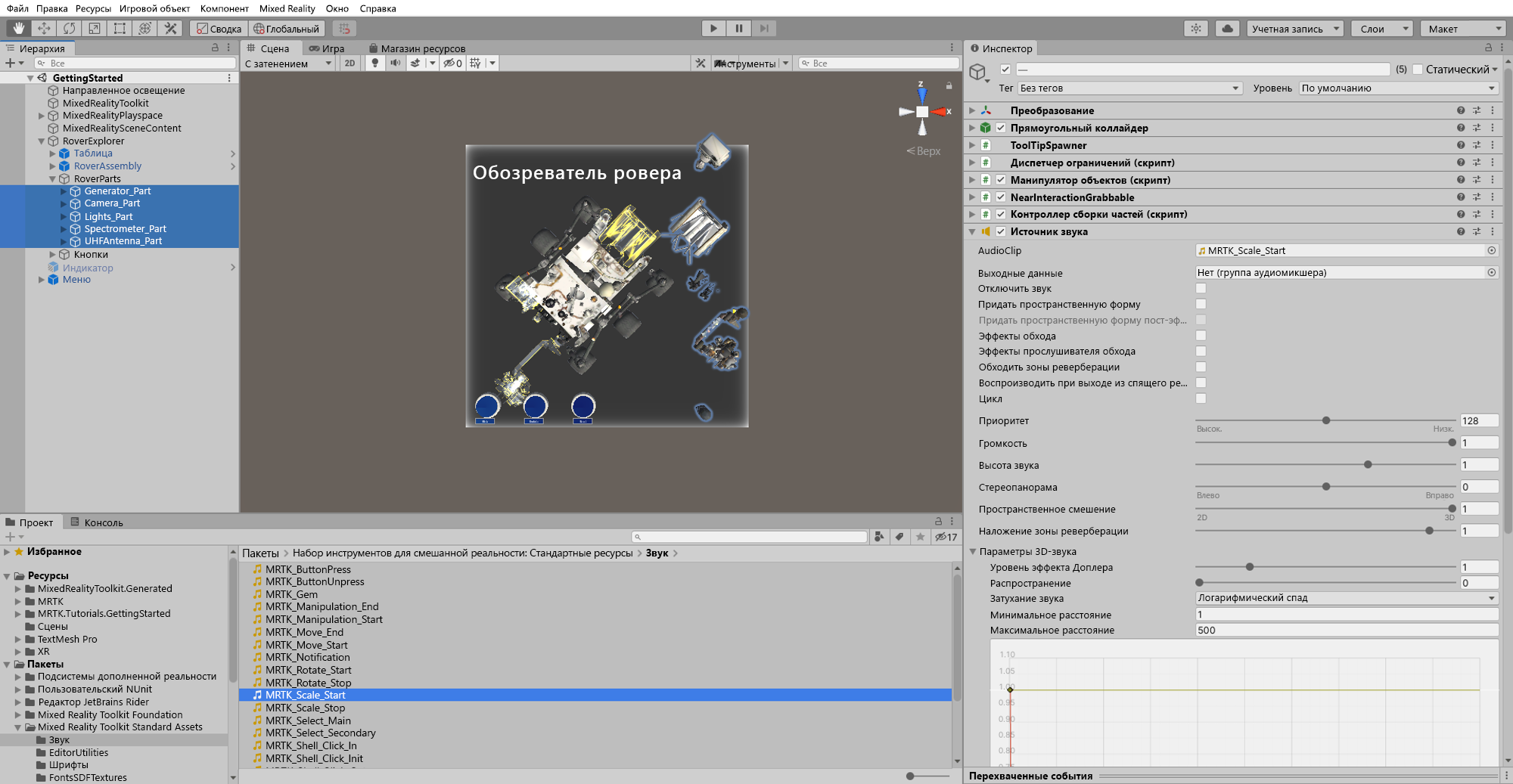

1. Кроме того, вы настроите Rover Explorer, чтобы разместить детали на марсоходе и превратить его в полноценную сборку. В области иерархии разверните объект RoverExplorer >RoverParts и выберите все дочерние объекты части марсохода и объект RoverAssembly, а затем в области инспектора нажмите кнопку Добавить компонент, чтобы добавить следующие компоненты ко всем выбранным объектам:

   • компонент объектного манипулятора (скрипта)
   • контроллер сборки компонентов



2. Когда все объекты компонентов марсохода и объект RoverAssembly выбраны, в панели инспектора настройте компонент Manipulator (Script) следующим образом:

   • В разделе Базовые параметры взаимодействиянайдите событие On Clicked (). Щелкните значок +, чтобы добавить новое событие. Настройте событие следующим образом:

     a. Назначьте объект RoverAssembly в качестве прослушивателя события On Clicked, перетащив его из Иерархия в поле None (Object).

     b. В раскрывающемся списке Нет функции выберите TapToPlace>StartPlacement() для вызова этого метода при активации события.

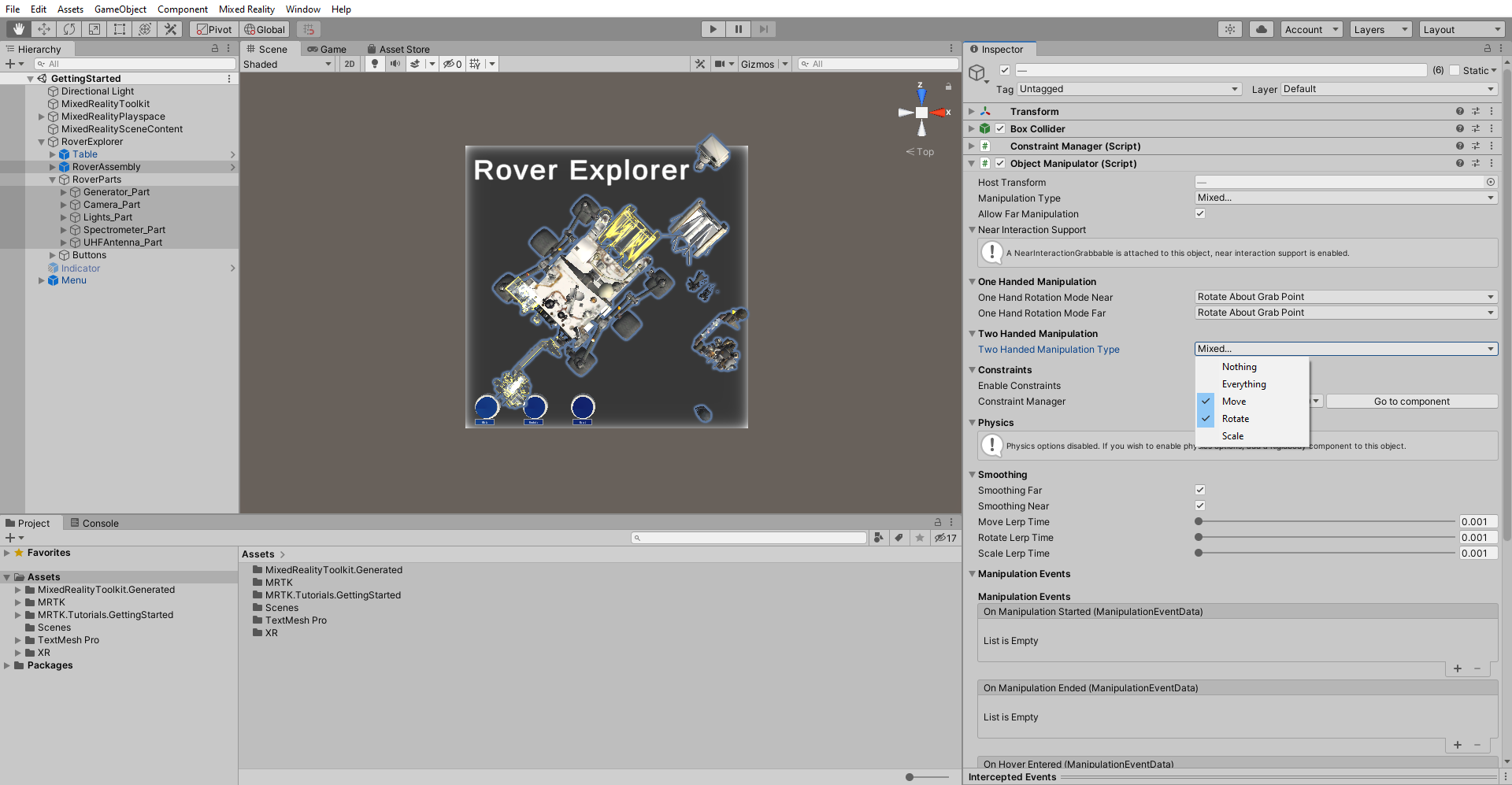

   • В списке тип разрешенных манипуляций снимите флажок "Масштабирование", чтобы были включены только "Перемещение" и "Поворот".



3. Выберите только объект RoverAssembly и удалите компонент Stateful Interactable, если он есть. Выберите три точки справа от компонента, а затем выберите Удалить компонент.

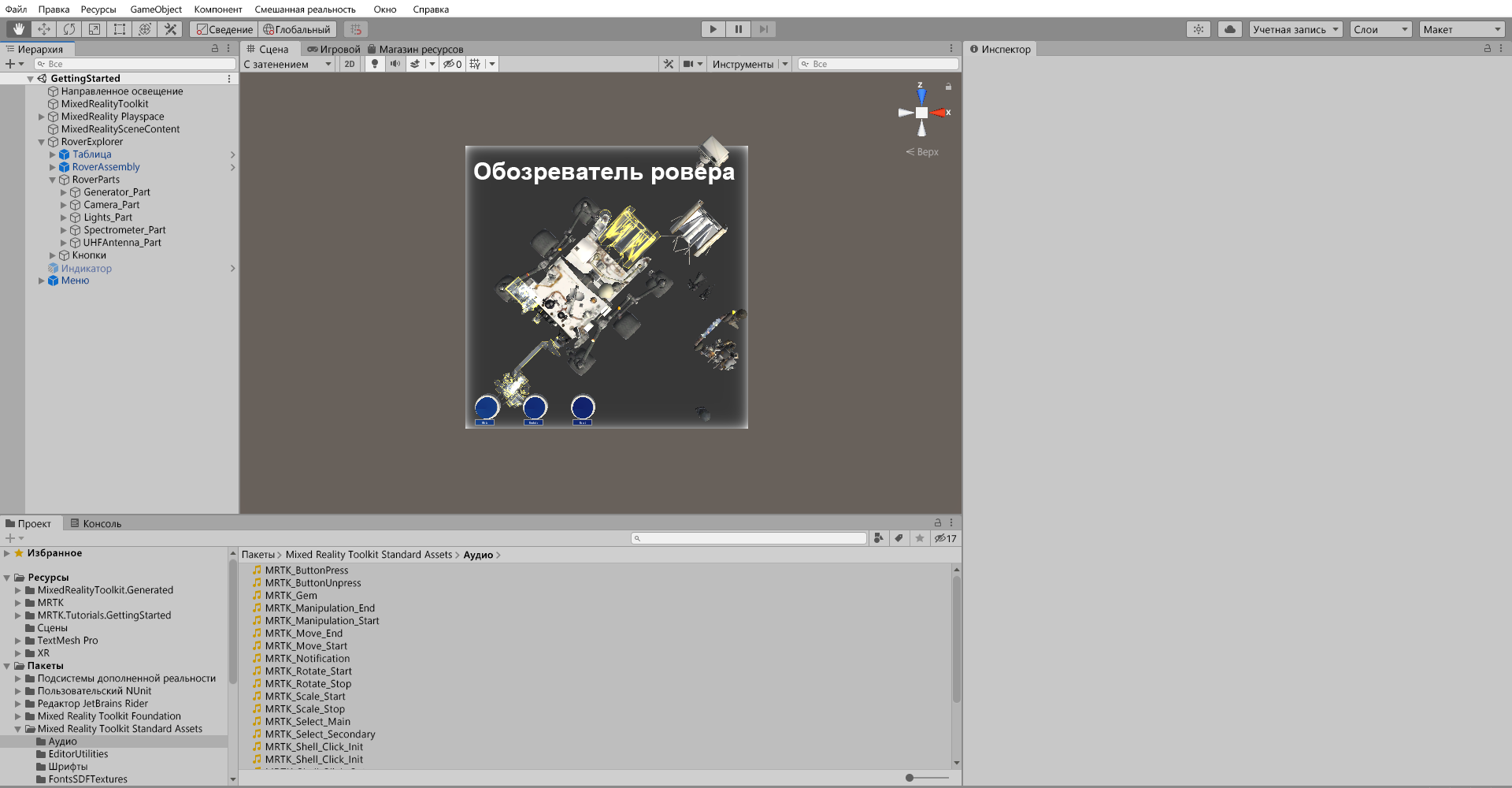

4. В панели Проекта перейдите в папку Пакеты>MRTK Standard Assets>Audio>HoloLens2, чтобы найти аудиоклипы.



5. В области иерархии повторно выберите все объекты частей марсохода, затем в области инспектора выберите Добавить компонент, чтобы добавить компонент аудиоисточников и настроить его следующим образом:

   • Назначьте звуковой клип MRTK_Scale_Start полю AudioClip
   • Снимите флажок Воспроизведение при пробуждении
   • Измените пространственное смешение на 1

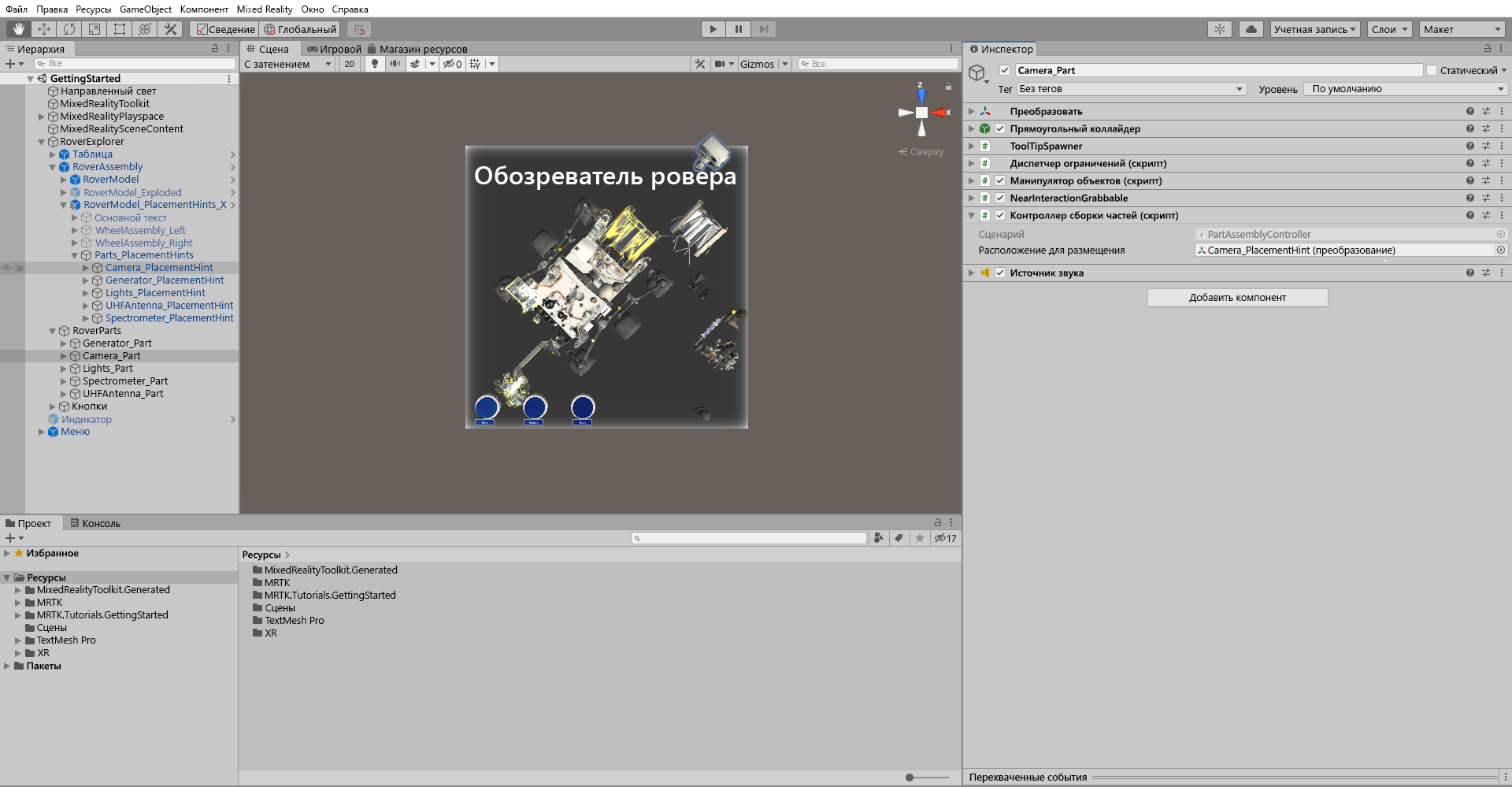

6. В области иерархии разверните объект RoverAssembly > RoverModel_PlacementHints_XRay >Parts_PlacementHints, чтобы отобразить все объекты подсказок размещения, затем выберите первую часть в составе марсохода — часть RoverParts >Camera_Part, и настройте компонент контроллер сборки частей (скрипт) следующим образом:

   • Назначьте объект Camera_PlacementHint полю Location To Place



7. Повторите шаге 5 для каждого из оставшихся объектов части марсохода и объекта RoverAssembly для настройки контроллера сборки части (скрипта) следующим образом:

   • Для Generator_Partназначьте объект Generator_PlacementHint в поле "Место для размещения"
   • Назначьте объект Lights_PlacementHint в поле Location To Place для Lights_Part
   • Для элемента UHFAntenna_Partназначьте объект UHFAntenna_PlacementHint в поле Location To Place
   • Для Spectrometer_Partназначьте объекту Spectrometer_PlacementHint поле Location To Place
   • Для RoverAssemblyназначьте сам объект, то есть тот же объект RoverAssembly, в поле Location To Place

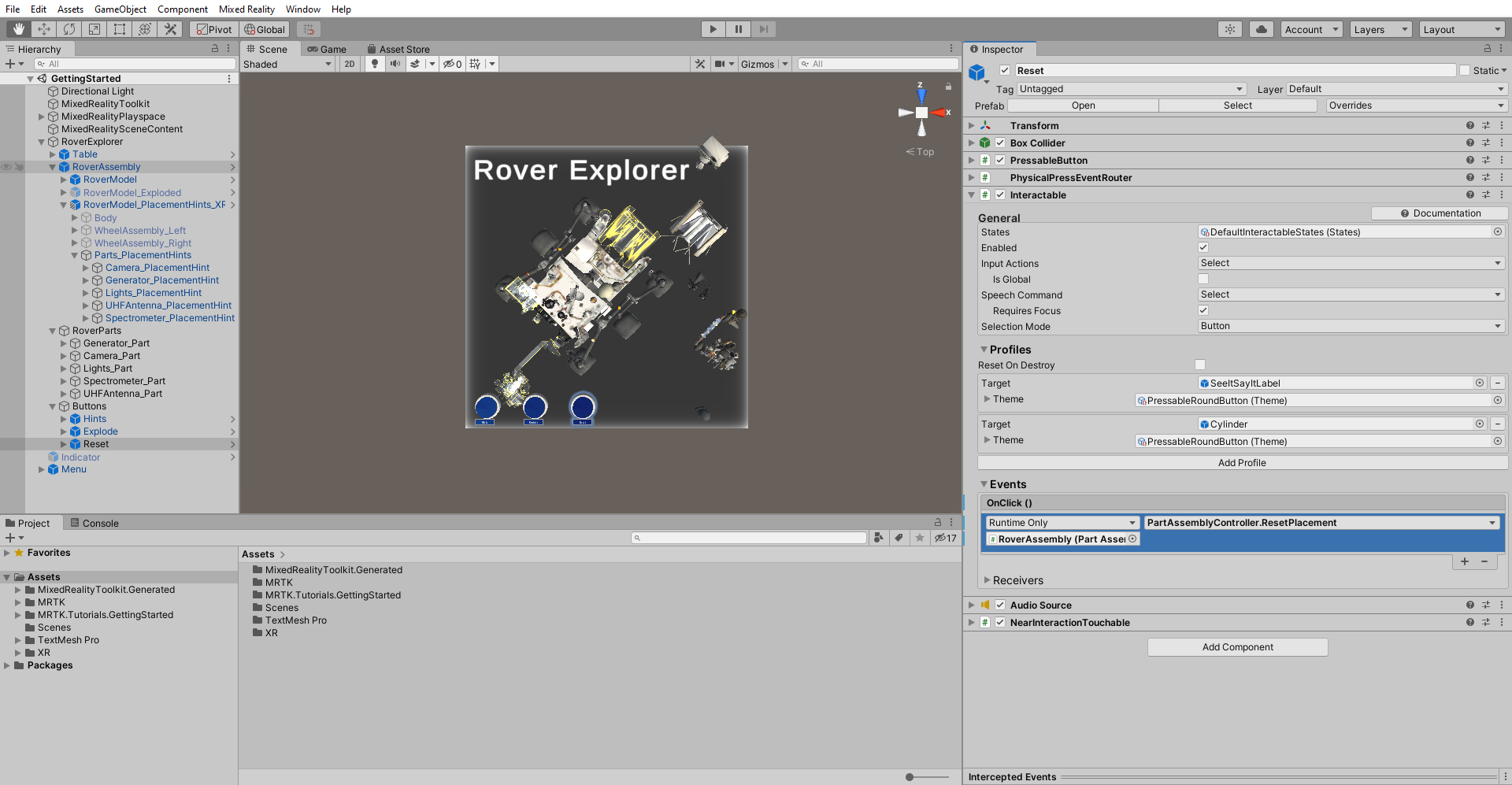

8. В области иерархии выберите объект кнопки RoverExplorer >>Сброс, а затем в области инспектора настройте событие OnClicked () PressableButton следующим образом:

   • Назначьте объект RoverAssembly поле None (Object)
   • В раскрывающемся списке функции выберите PartAssemblyController>ResetPlacement (), чтобы задать эту функцию в качестве действия, выполняемого при активации события.

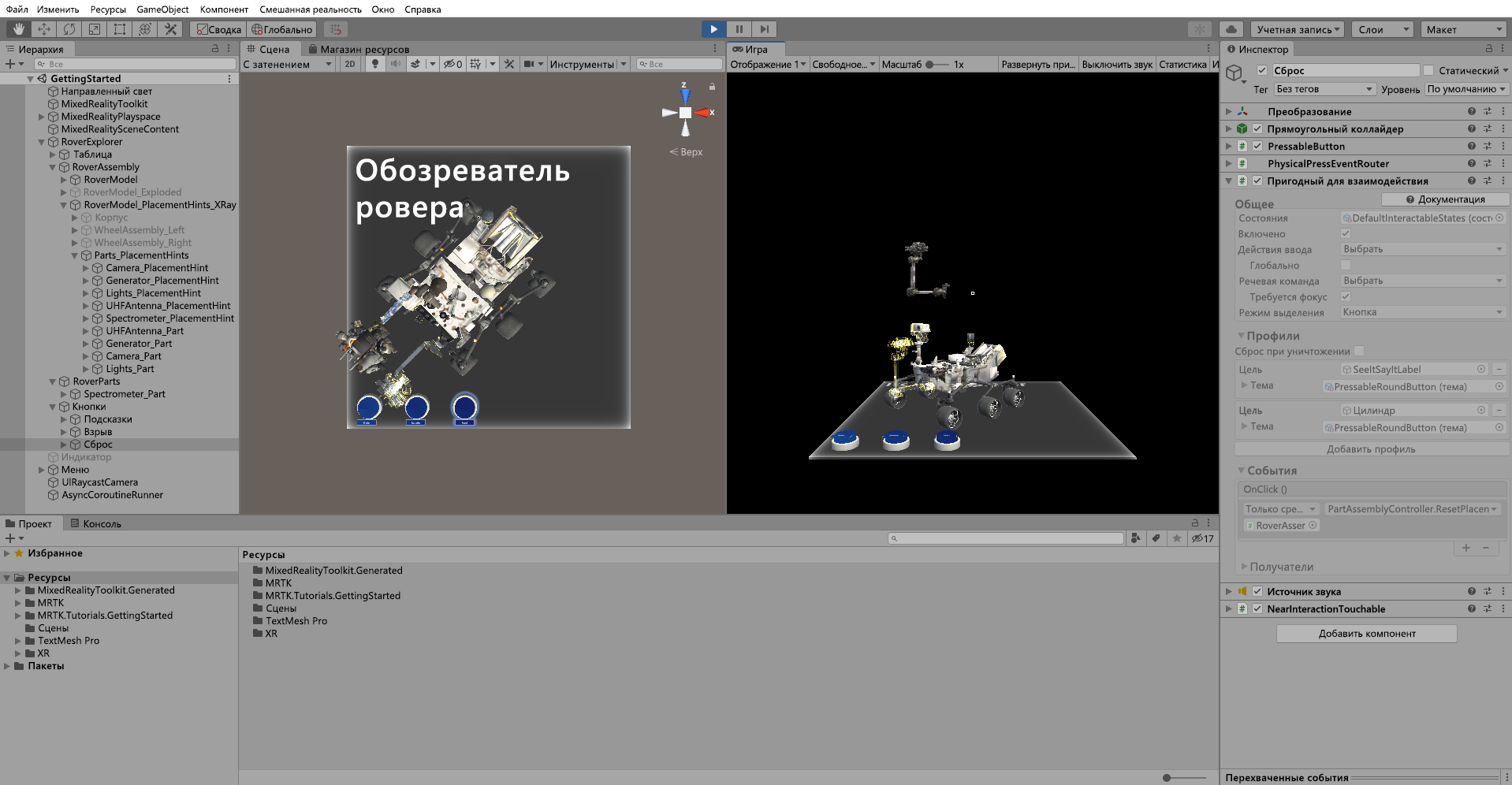

9. Если вы войдете в игровой режим, вы можете использовать взаимодействие вблизи или на расстоянии, чтобы поместить детали марсохода на Ровер. После того как часть близка к соответствующему указанию размещения, она прикрепится к месту и станет частью Марсохода. Чтобы сбросить размещения, можно нажать кнопку сброса:



Добавить контроль границ

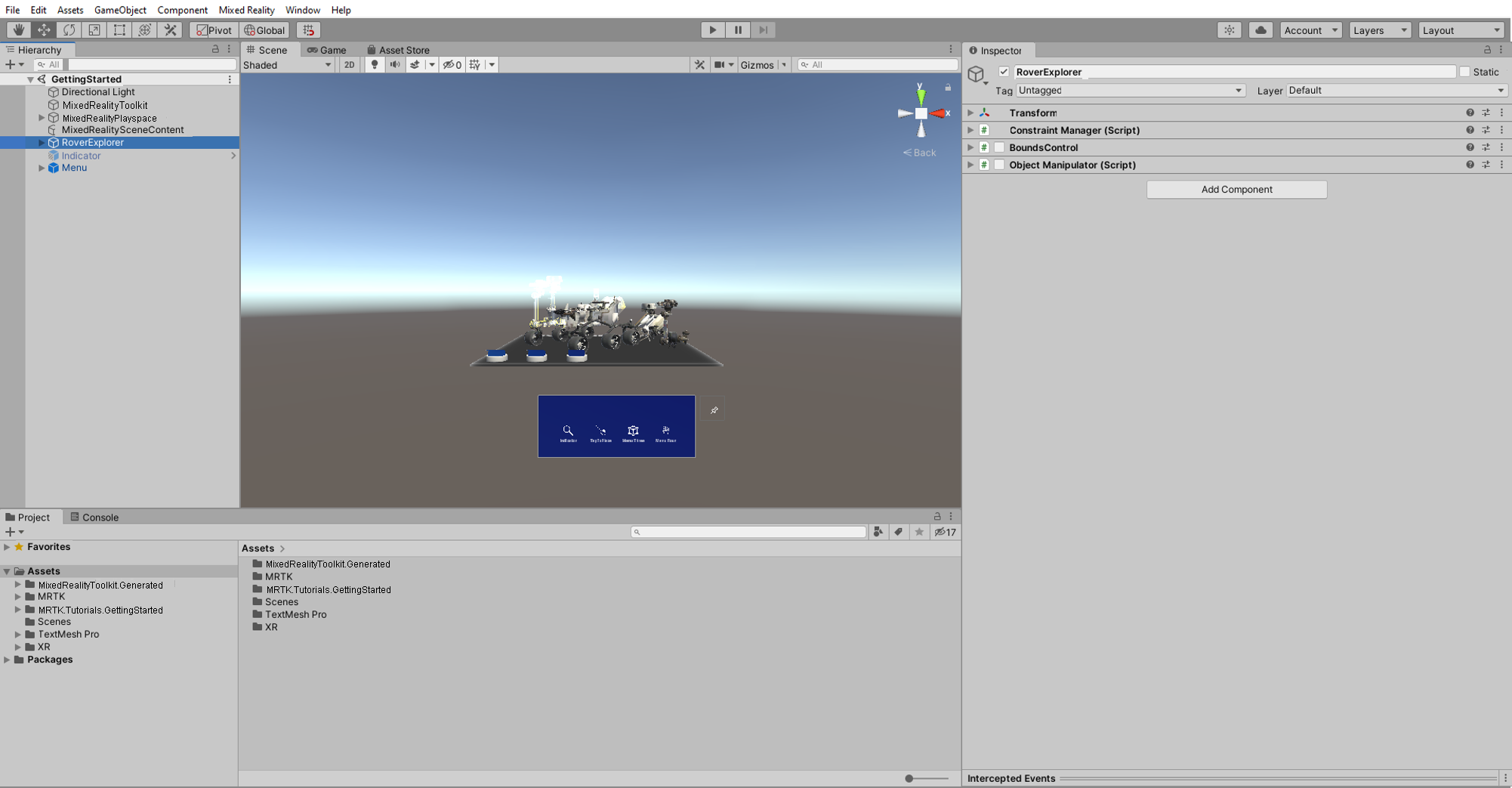

1. В окне иерархии выберите объект RoverExplorer, а затем в окне Инспектора нажмите кнопку Добавить компонент, чтобы добавить компонент BoundsControl. снять флажок рядом с компонентом, чтобы отключить по умолчанию:

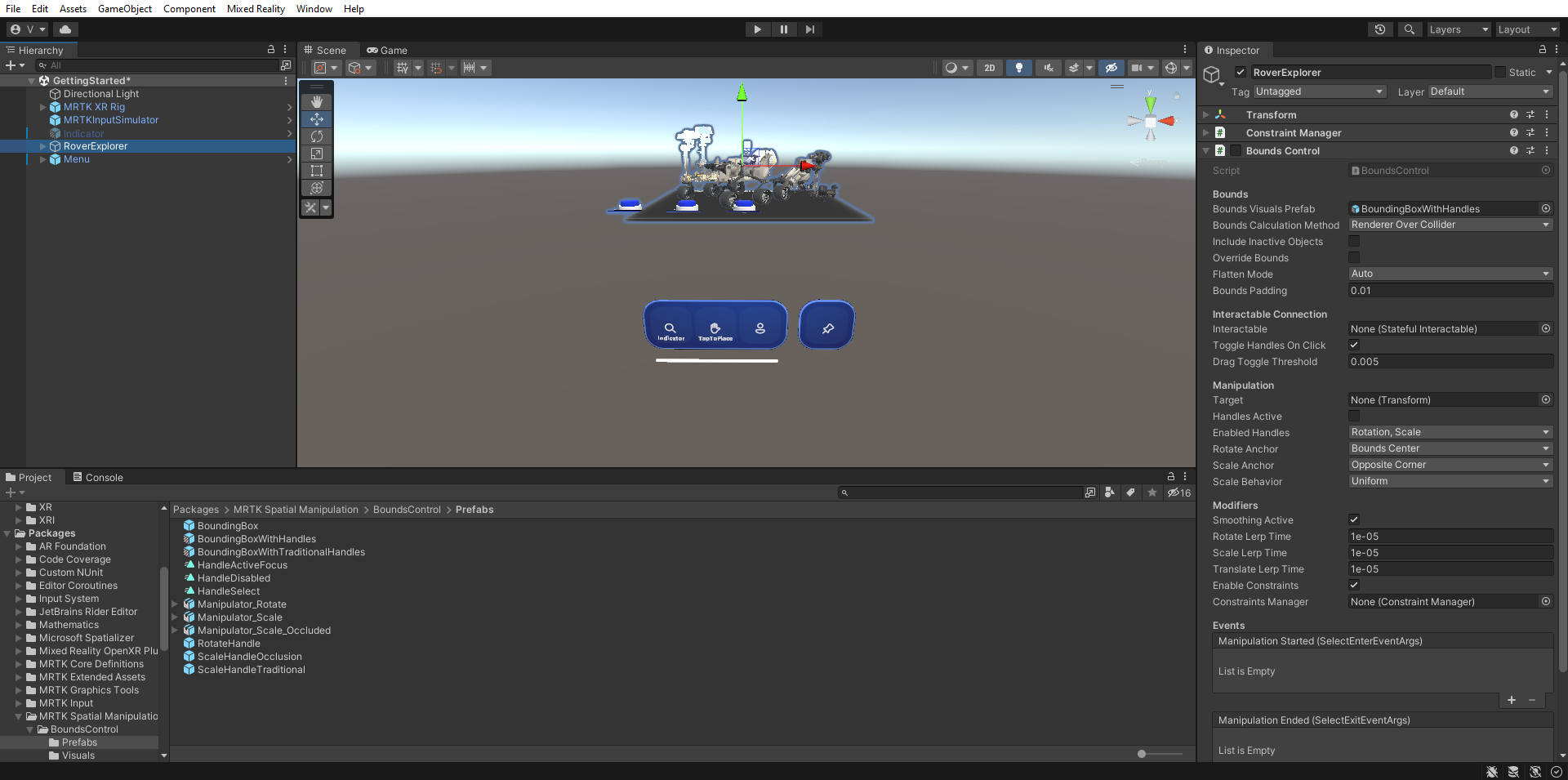

2. В окне проекта перейдите к папке Пакеты>пространственных манипуляций MRTK>BoundsControl>Префабы, щелкните и перетащите префаб BoundingBoxWithHandles в поле Bounds Visuals Prefab компонента Bounds Control.

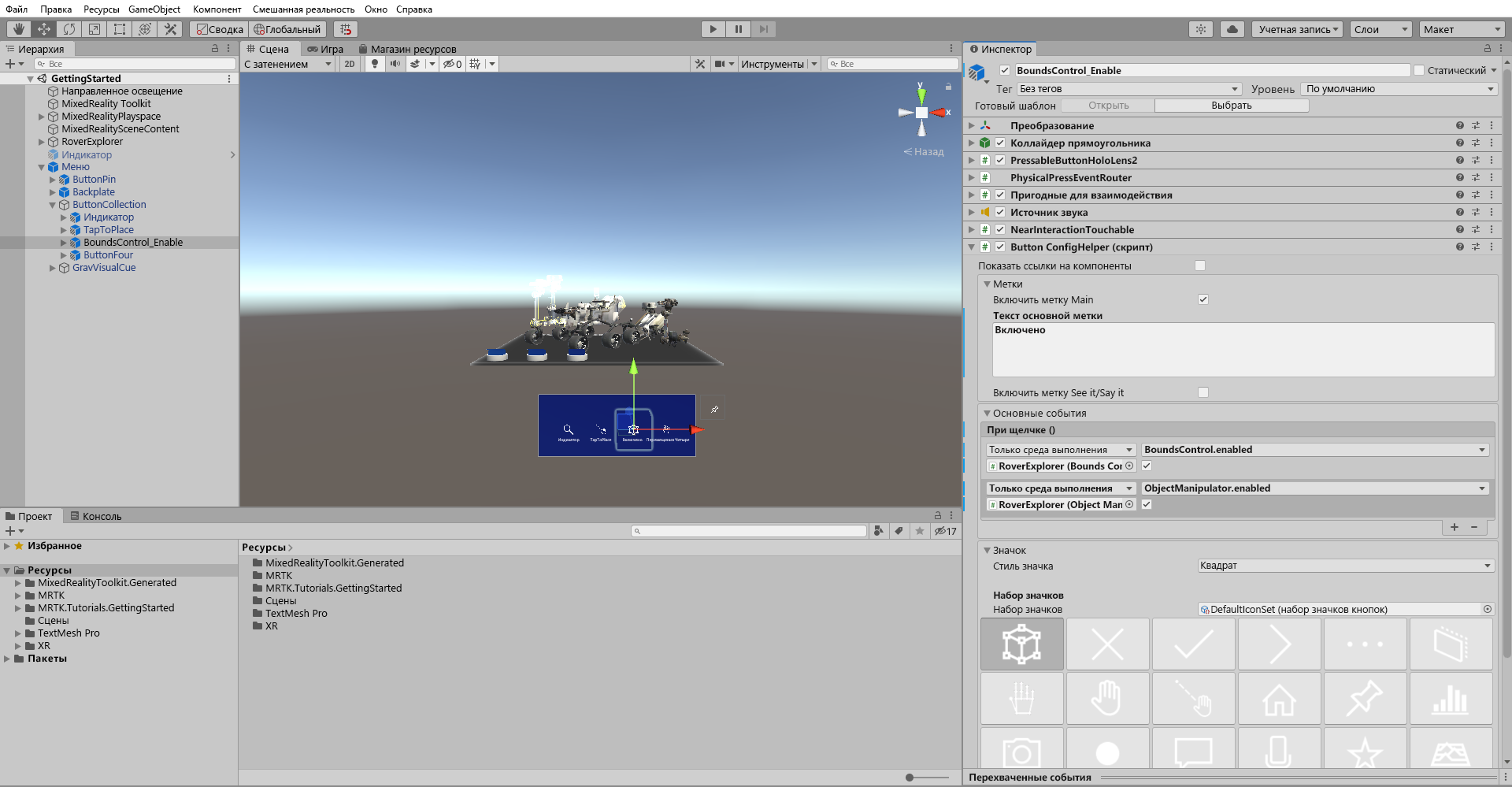

3. В области иерархии разверните объект menu >Buttons-GridLayout (Button), чтобы отобразить три кнопки, переименовать третью кнопку на BoundsControl_Enable, а затем в окне иерархии настройте объект игры BoundsControl_Enable следующим образом:

   • Выберите объект Frontplate > AnimatedContent > Icon > Label и измените компонент TextMeshPro на Enable. Убедитесь, что объект Label активирован в иерархии
   • Настройте событие PressableButton.OnClicked(), назначив объект RoverExplorer в поле None (Object) и выбрав BoundsControl>bool Enabled в раскрывающемся списке No Function (убедитесь, что флажок аргумента установлен установлен)
   • Выберите небольшой значок +, чтобы добавить другое событие
   • Назначьте объект RoverExplorer поле None (Object)
   • В раскрывающемся списке Нет функции выберите ObjectManipulator>bool Enabled, чтобы обновить это значение свойства при активации события и убедитесь, что флажок аргумента установлен.
   • Выберите небольшой значок +, чтобы добавить другое событие
   • Назначьте объект RoverExplorer в поле None (Object)
   • В раскрывающемся списке Нет функции выберите BoundsControl>bool HandlesActive, чтобы обновить это значение свойства при активации события и убедитесь, что флажок аргумента установлен
   • Выберите объект Frontplate > AnimatedContent > Icon > UIButtonFontIcon и измените значок на значок с четырьмя стрелками в компоненте Selector значков шрифта. Это можно найти в списке значков или задать для параметра ** Текущее имя значка** значение "Значок 40".



4. Дублируйте кнопку BoundsControl_Enable и переименуйте ее в BoundsControl_Disable, а затем в области инспектора настройте компонент Button Config Helper (Script) следующим образом:

   • Выберите объект Frontplate > AnimatedContent > Icon > Label и измените компонент TextMeshPro на Отключить
   • Настройте событие PressableButton.OnClicked(), убедившись, что все флажки в событиях сняты

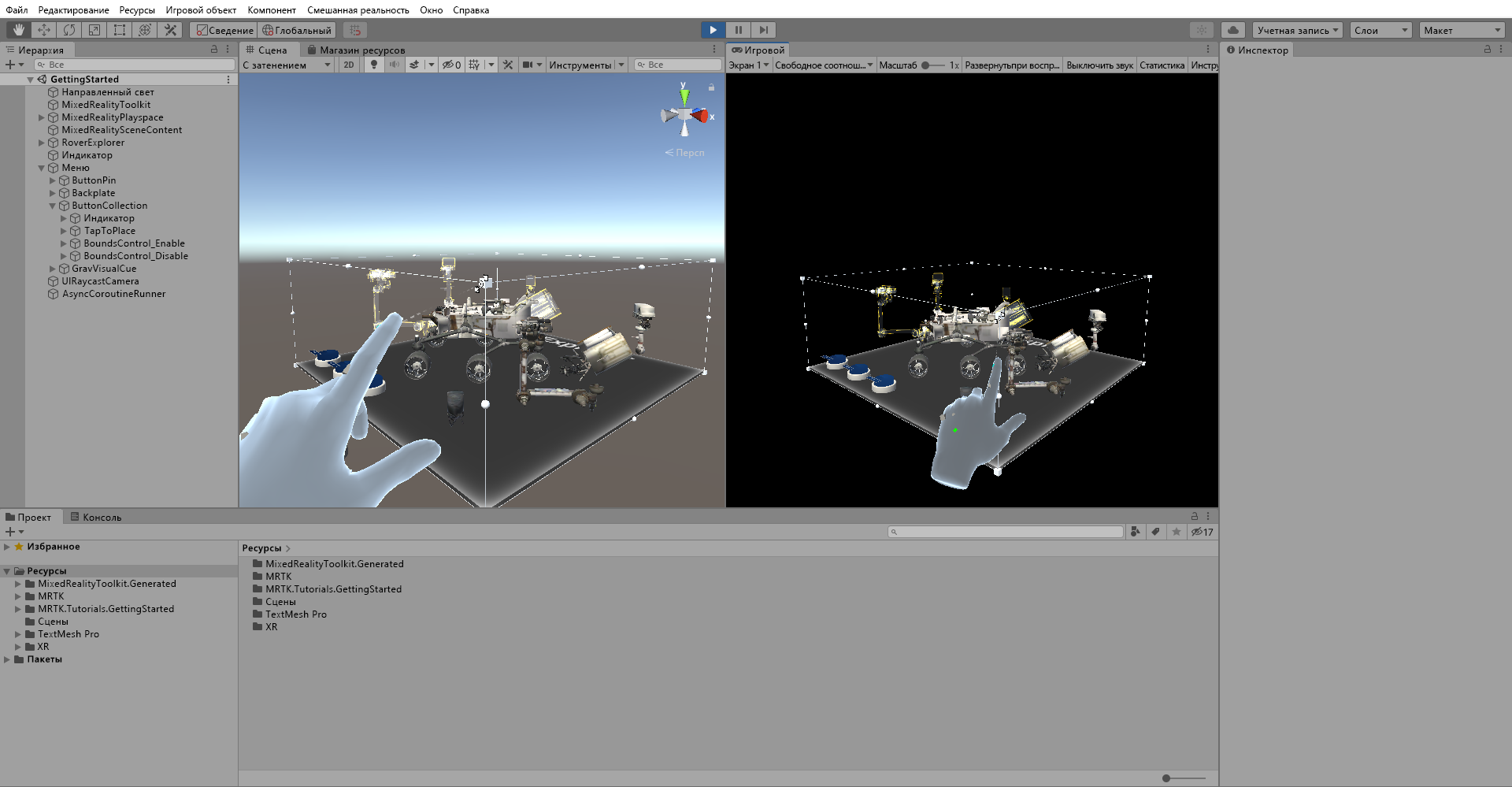

5. Если вы войдете в режим игры и выберите Включить, чтобы включить элемент управления "Границы", вы можете использовать близкое или далекое взаимодействие для перемещения, поворота и масштабирования элемента управления "Границы", а затем выберите Отключить, чтобы отключить элемент управления "Границы" еще раз:
