Настройка связывания сайта vCenter
Чтобы выполнить действия по защите виртуальных машин VMware vSphere, теперь необходимо подключить экземпляры VMware SRM на защищенных и восстанавливаемых сайтах, а затем настроить политику защиты. Процесс подключения экземпляров VMware SRM называется связыванием сайта. Вы можете настроить связывание сайта из виртуальной машины клиента Windows, называемой полем перехода и развернутой в виртуальной сети, которая имеет доступ к обоим частным облакам Решения Azure VMware.
Настройка связывания сайтов на vCenter Server
Чтобы настроить связывание сайта, выполните следующие действия.
Убедитесь, что устройство jump-box имеет подключение к обоим Решение Azure VMware частным облакам.
На виртуальной машине с переходом откройте браузер и подключитесь к частному облачному серверу vCenter Server и NSX-T Manager с помощью учетных данных, которые можно получить из области удостоверений в Решение Azure VMware частном облаке.
Примечание.
При первой попытке подключения к vCenter Server вам будет предложено использовать либо веб-клиент vSphere на основе Flash, либо клиент на основе HTML5. Рекомендуется использовать клиент на основе HTML5.
В веб-клиенте vSphere выберите меню и выберите Site Recovery.
В окне Site Recovery убедитесь, что состояние "ОК" отображается как для репликации vSphere, так и для диспетчер восстановления сайта, а затем выберите "Открыть Site Recovery".
Нажмите кнопку Создать пару сайтов.

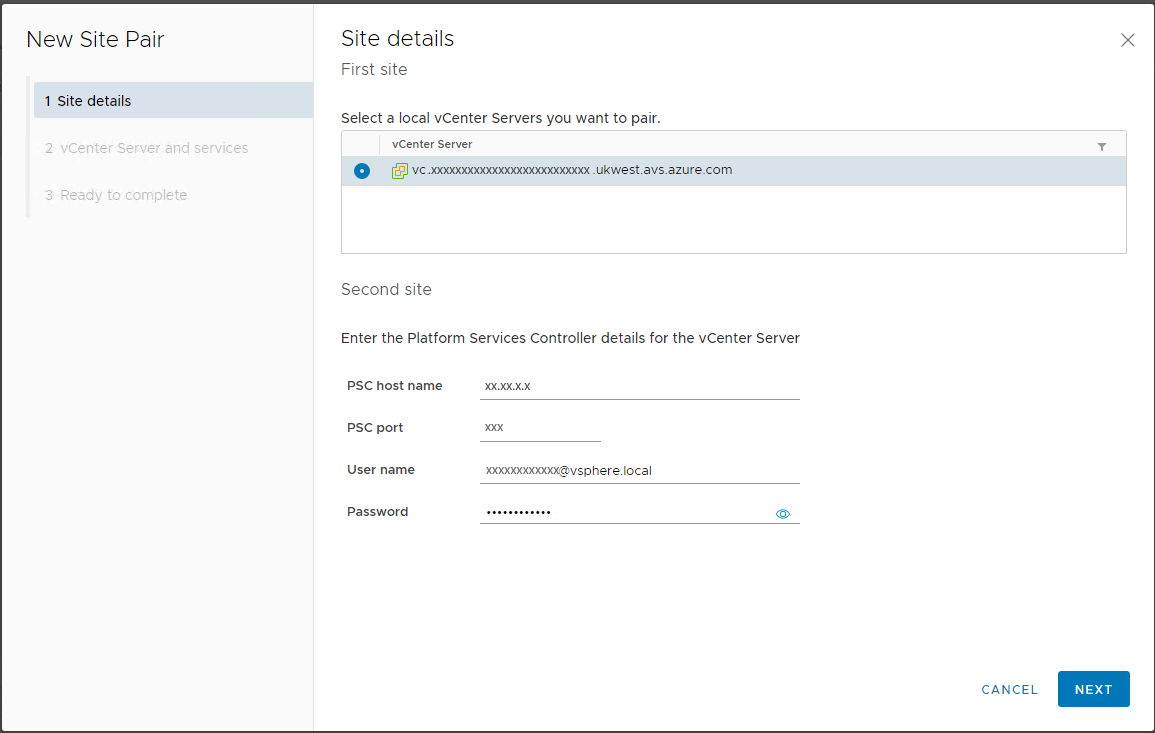

Выберите первый сайт из списка.
Введите адрес Platform Services Controller для сервера диспетчер восстановления сайта на дополнительном сайте.
Укажите имя пользователя и пароль, а затем нажмите кнопку "Далее".
Адрес, указанный для Platform Services Controller, должен точно совпадать с адресом, указанным при установке сервера диспетчера восстановления сайта на сайте восстановления.
Подключение экземпляров диспетчера восстановления сайта на защищенном сайте и сайте восстановления
После настройки VMware SRM необходимо подключить оба экземпляра VMware SRM на защищенном сайте и сайте восстановления.
Примечание.
Для восстановления "Облако — облако" должны быть открыты следующие порты: 80, 443, 902, 1433, 1521, 1526, 5480, 8123, 9086, 31031, 32032, 8043 и 10000–10010.

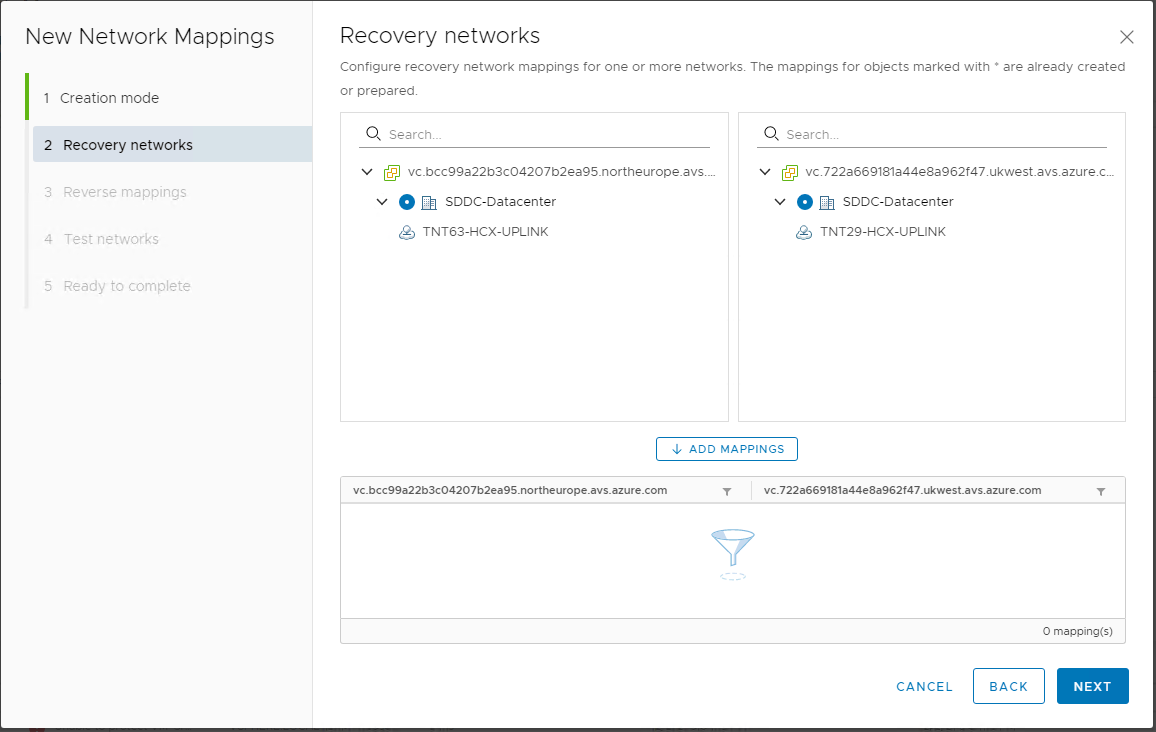

Настройка сопоставлений между сайтами
Прежде чем приступить к защите виртуальных машин, необходимо сопоставить объекты на защищенном сайте с соответствующими объектами на сайте восстановления. Чтобы обеспечить надлежащую функциональность реплицированных виртуальных машин, можно сопоставить следующие объекты.
Сети
Папки виртуальных машин
Вычислительные ресурсы
Сопоставления политик хранилища
Примечание.
Чтобы включить двунаправленную защиту и повторную защиту, можно настроить обратные сопоставления для сопоставления объектов на сайте восстановления с соответствующими объектами на защищенном сайте.
Настройка сопоставлений обеспечивает виртуальным машинам доступ ко всем ресурсам, доступным на сайте восстановления. Если вы не создадите надлежащее сопоставление, придется настраивать эти параметры отдельно для каждой виртуальной машины.
Настройка репликации на виртуальных машинах
Чтобы можно было создать группы защиты, необходимо настроить репликацию на виртуальной машине, которую необходимо защитить. При настройке параметров репликации можно выбрать несколько экземпляров точки во времени, которые во время восстановления преобразуются в моментальные снимки.
Используйте следующую процедуру, чтобы настроить репликацию для виртуальной машины.
В клиенте vSphere или веб-клиенте vSphere выберите Site Recovery, а затем выберите "Открыть Site Recovery".
На домашней вкладке Site Recovery выберите пару сайтов, а затем выберите "Просмотреть сведения".
Примечание.
Возможно, вам будет предложено войти в систему с помощью учетных данных cloudadmin.
Перейдите на вкладку "Репликация" , а затем нажмите кнопку "Создать".
На странице Целевой сайт убедитесь, что выбран целевой сайт, и при необходимости выберите сервер репликации vSphere, который будет управлять репликацией.
На странице "Виртуальные машины" выберите одну или несколько виртуальных машин, которые требуется защитить, а затем нажмите кнопку "Далее".
На странице "Целевое хранилище данных" настройте формат диска защищенной виртуальной машины и политику хранилища виртуальных машин, а затем нажмите кнопку "Далее".

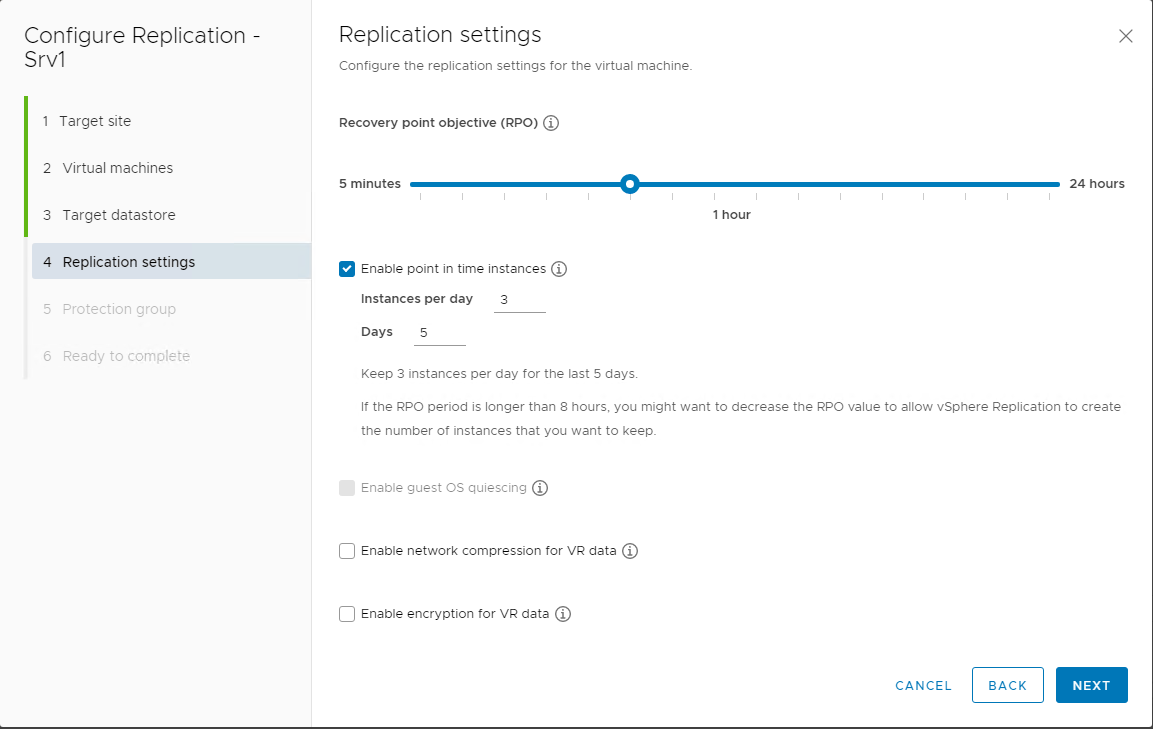

На странице Параметры репликации выберите Целевая точка восстановления и при необходимости включите экземпляры на момент времени, сжатие сети или шифрование данных. Выберите Далее.
На вкладке Группа защиты добавьте виртуальные машины в существующую или новую группу защиты. На этом этапе можно не добавлять виртуальные машины в группу защиты. Выберите Далее.
На странице Все готово для завершения просмотрите выбранные параметры, а затем выберите Завершить.
Примечание.
Вы можете настраивать репликацию для выключенных виртуальных машин, однако синхронизация данных начинается, когда виртуальная машина включена. Пока исходная виртуальная машина отключена, для репликации отображается состояние Неактивно.
Создание групп защиты и управление ими
Вы можете создать группу защиты, содержащую несколько виртуальных машин, которые vMware SRM защищает совместно. Группы защиты включены в план восстановления, который указывает, как VMware SRM восстанавливает виртуальные машины, содержащиеся в группе защиты.
Виртуальные машины, входящие в состав плана репликации, необходимо назначить существующему пулу ресурсов, папке и сети на сайте восстановления. Эти параметры можно настраивать в сопоставлениях инвентаризации или отдельно для каждой виртуальной машины в группах защиты.
Диспетчер восстановления сайта VMware создает виртуальные машины-заполнители на сайте восстановления, а затем применяет сопоставления инвентаризации к каждой виртуальной машине в группе. Затем репликация vSphere синхронизирует файлы дисков целевой виртуальной машины репликации в соответствии с целевой точкой восстановления, заданной при настройке репликации vSphere на виртуальной машине.
Используйте следующую процедуру для создания групп защиты репликации vSphere.
В клиенте vSphere или веб-клиенте vSphere выберите Восстановление сайта, а затем выберите Открыть восстановление сайта.
На главной вкладке в разделе Восстановление сайта выберите пару сайтов, а затем щелкните Просмотреть сведения.
Примечание.
Возможно, вам будет предложено войти в систему с помощью учетных данных cloudadmin.
Перейдите на вкладку Группы защиты и нажмите кнопку Создать, чтобы создать группу защиты.
На странице "Имя и направление" введите имя и описание группы защиты, выберите направление, а затем нажмите кнопку "Далее".

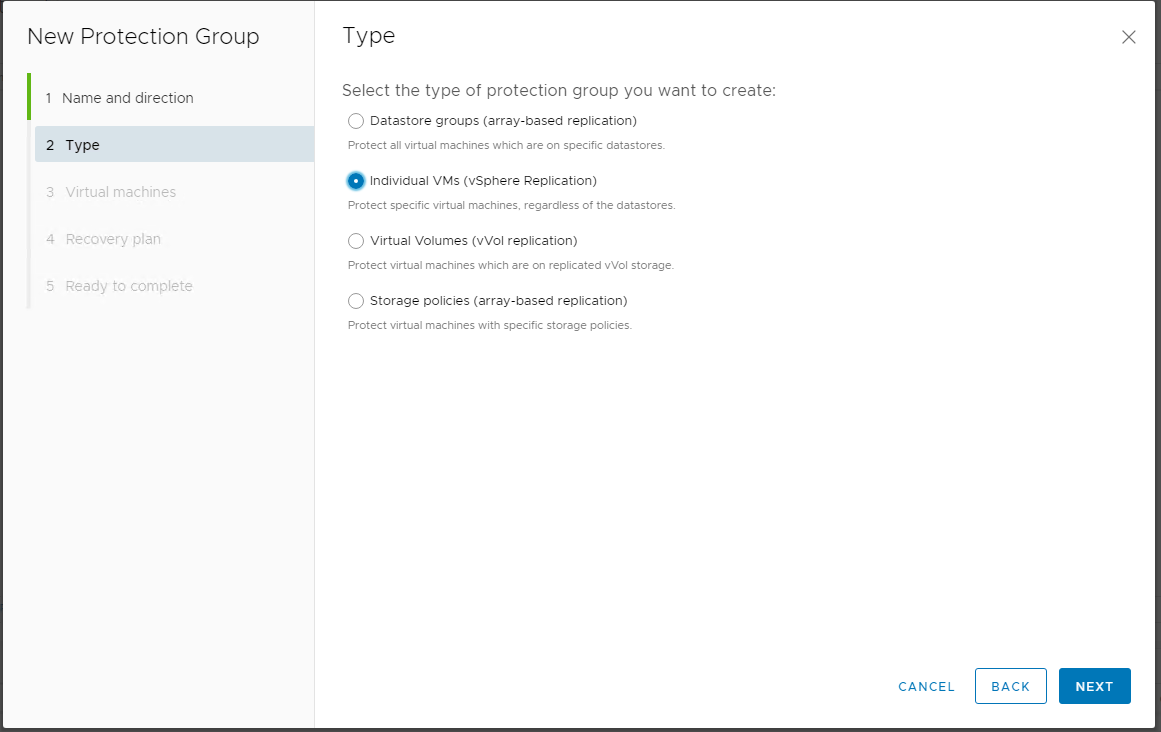

На панели типов группы защиты выберите отдельные виртуальные машины (репликация vSphere) и нажмите кнопку "Далее".
Выберите виртуальные машины из списка, чтобы добавить в группу защиты, а затем нажмите кнопку "Далее".
Примечание.
В списке находятся только виртуальные машины, настроенные для репликации vSphere и еще не добавленные в группу защиты.
На странице плана восстановления можно добавить группу защиты в план восстановления, выбрав один из параметров, перечисленных в следующей таблице.
Параметр Description Добавить в существующий план восстановления Добавляет группу защиты в существующий план восстановления. Добавить в новый план восстановления Добавляет группу защиты в новый план восстановления. При выборе этого параметра необходимо указать имя плана восстановления. Пока не добавлять в план восстановления Выберите этот параметр, если вы не хотите добавлять группу защиты в план восстановления. Просмотрите параметры и нажмите кнопку "Готово".
Создание, тестирование и запуск планов восстановления
Планы восстановления контролируют каждый этап процесса восстановления. Они контролируют последовательность, в которой VMware SRM включает и выключает виртуальные машины. Можно создать план восстановления, содержащий одну или несколько групп защиты. Группу защиты также можно включить в несколько планов восстановления. Это позволяет выбирать план восстановления, чтобы решить, как восстановить виртуальную машину.
Чтобы создать план восстановления, выполните следующую процедуру.
В клиенте vSphere или веб-клиенте vSphere выберите Site Recovery, а затем выберите Open Site Recovery.
На домашней вкладке Site Recovery выберите пару сайтов, а затем выберите "Просмотреть сведения".
Примечание.
Возможно, вам будет предложено войти в систему с помощью учетных данных cloudadmin.
Перейдите на вкладку Планы восстановления и нажмите кнопку Создать, чтобы создать план восстановления.
На странице "Имя и направление" введите имя и описание плана восстановления, выберите направление реплика tion, а затем нажмите кнопку "Далее".
На странице "Группы защиты" выберите группы защиты для отдельных виртуальных машин или групп хранилища данных, выберите одну из ранее созданных групп защиты, а затем нажмите кнопку "Далее".
На странице "Тестовые сети" выберите сети, которые будут использоваться при выполнении тестов этого плана, а затем нажмите кнопку "Далее".
На странице "Готово к завершению" просмотрите параметры и нажмите кнопку "Готово".
Тестирование плана восстановления
После создания плана восстановления можно протестировать или запустить план восстановления. При тестировании плана восстановления исходная виртуальная машина продолжает работать в исходном Решении Azure VMware, а реплика этой виртуальной машины создается на сайте восстановления в тестовой сети.
Чтобы протестировать план восстановления, выполните следующую процедуру.
- Выберите план восстановления, а затем нажмите кнопку "Тест".
- На странице параметров подтверждения убедитесь, что вы выбрали реплицировать последние изменения на сайте восстановления проверка, а затем нажмите кнопку "Далее".
- На странице "Готово к завершению" просмотрите выбранные параметры и нажмите кнопку "Готово".
После тестирования не забудьте очистить тестовую среду.
Запуск плана восстановления
При запуске плана репликации инициируется плановая миграция. Плановая миграция — это упорядоченная миграция виртуальных машин с защищенного сайта на сайт восстановления. Плановая миграция предотвращает потерю данных в должном порядке. Для успешного выполнения плановой миграции оба сайта должны работать и быть полностью функциональными. После сбоя защищенного сайта можно запустить аварийное восстановление, чтобы восстановить неисправные виртуальные машины. VMware SRM управляет процессом восстановления с помощью механизмов репликации, что позволяет сократить потери данных и простои системы.
Чтобы запустить план восстановления, выполните следующую процедуру.
Выберите план восстановления, а затем нажмите кнопку "Выполнить".

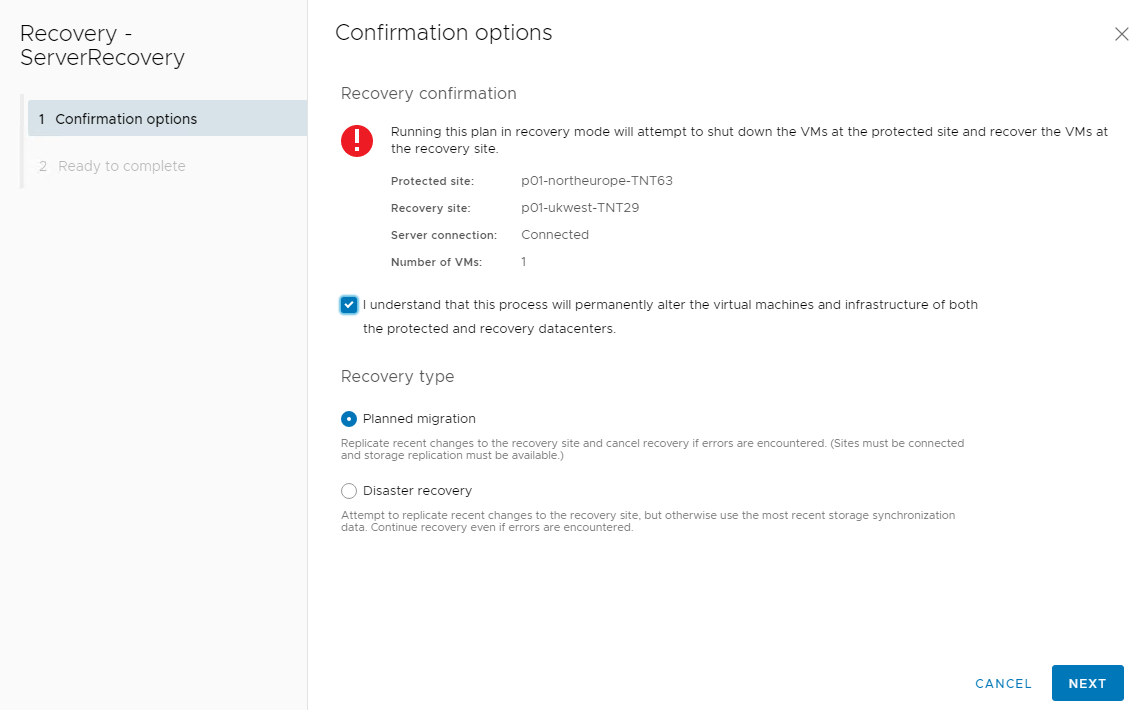

На странице Параметры подтверждения установите флажок Я понимаю, что этот процесс окончательно изменит виртуальные машины и инфраструктуру в защищенном центре обработки данных и центре обработки данных восстановления.
Выберите между типами восстановления плановая миграция или аварийное восстановление, а затем нажмите кнопку "Далее".
На странице "Готово к завершению" просмотрите выбранные параметры и нажмите кнопку "Готово".
