Установка SRM в Решении Azure VMware

  • 4 мин

Теперь, когда вы знаете, что такое диспетчер VMware SRM и что делает, давайте посмотрим, как его настроить и как он работает в Azure.

Архитектура для обеспечения защиты основного Решения Azure VMware в дополнительное

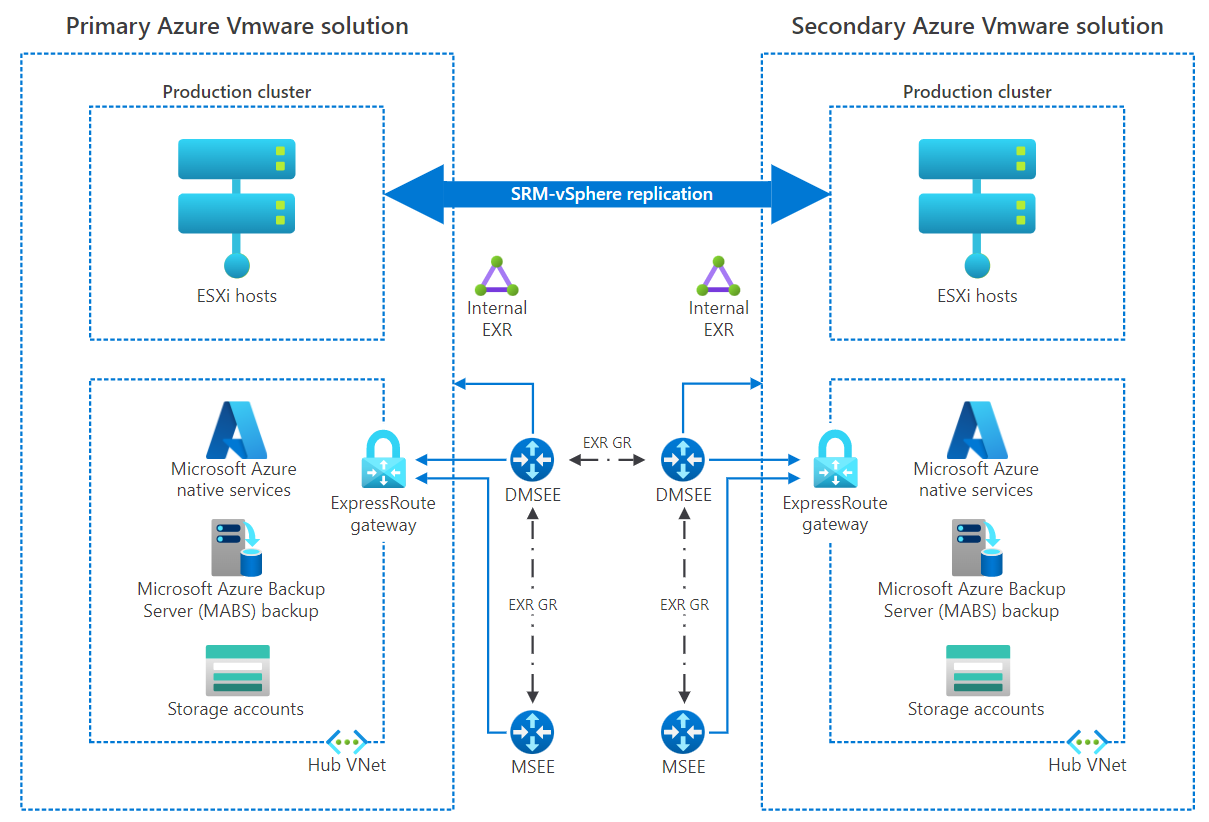

На следующей схеме показана общая архитектура решения:

Схема, на которой представлена архитектура для обеспечения защиты основного Решения Azure VMware в дополнительное.

Архитектура решения описывает следующую конфигурацию.

  • ExpressRoute Global Reach соединяет каналы непосредственно в Microsoft Enterprise Edge (MSEE).

  • MSEE представляет пограничные маршрутизаторы на стороне Майкрософт канала ExpressRoute.

  • Первичное Решение Azure VMware развертывается в основном регионе.

  • Вторичное Решение Azure VMware развертывается в дополнительном регионе.

Рабочий процесс развертывания для Решения Azure VMware

Чтобы развернуть Решение Azure VMware в тестовой среде, необходимо выполнить следующие действия.

  1. Убедитесь, что ваша подписка поддерживает Решение Azure VMware. Зарегистрируйте поставщик Microsoft.AVS, чтобы создать частное облако. Эту конфигурацию можно запустить из портал Azure или из Azure CLI с помощью следующей команды:

    az provider register -n Microsoft.AVS --subscription <your subscription ID>

  2. Используйте следующую процедуру, чтобы создать Решение Azure VMware с помощью Azure CLI:

    az group create --name myResourceGroup --location eastus

az vmware private-cloud create -g myResourceGroup -n myPrivateCloudName --location eastus --cluster-size 3 --network-block xx.xx.xx.xx/22 --sku AV36

Подключение к виртуальной сети Azure с помощью ExpressRoute

Теперь, когда вы знаете, как развернуть Решение Azure VMware частном облаке, необходимо установить подключение к существующему ресурсу Azure с помощью виртуальная сеть Azure и канала ExpressRoute. Кроме того, необходимо создать шлюз виртуальной сети ExpressRoute для подключения к частному облаку Решения Azure VMware.

Чтобы подключиться к виртуальной сети Microsoft Azure с помощью ExpressRoute, выполните следующие действия.

Примечание.

Эти действия создают новую виртуальную сеть, подсеть шлюза и шлюз виртуальной сети ExpressRoute, а затем подключают ExpressRoute к шлюзу виртуальной сети. Можно также использовать существующую виртуальную сеть, подготовленную с помощью существующего шлюза виртуальной сети ExpressRoute.

  1. Войдите на портал Azure.
  2. Перейдите к подписке, а затем найдите и выберите Решение Azure VMware.
  3. В разделе Управление выберите Соединение.
  4. На вкладке Подключение к AzurevNet выберите ссылку Создать новое, чтобы создать новую виртуальную сеть, подсеть шлюза и шлюз виртуальной сети ExpressRoute.

Снимок экрана: вкладка

Настройка ExpressRoute Global Reach

Необходимо подключить как основное, так и дополнительное частное облако Решения Azure VMware с помощью ExpressRoute Global Reach.

С помощью ExpressRoute Global Reach можно связать оба сайта Решения Azure VMware и обеспечить обмен данными, необходимый для аварийного восстановления. Как основному, так и дополнительному частному облаку Решения Azure VMware требуется подготовка канала ExpressRoute. С помощью ExpressRoute Global Reach можно создать частную сеть между основным и дополнительным сайтами Решения Azure VMware.

Для развертывания ExpressRoute Global Reach можно выполнить следующие действия.

  1. Войдите на портал Azure.

  2. Перейдите к своей подписке, а затем найдите и выберите Решение Azure VMware.

  3. В разделе Управление выберите Соединение.

  4. На вкладке ExpressRoute Global Reach в разделе "Локальные облачные подключения " нажмите кнопку "+ Добавить".

  5. В окне Локальные облачные подключения укажите сведения об идентификаторе канала и ключе авторизации, а затем щелкните Создать.

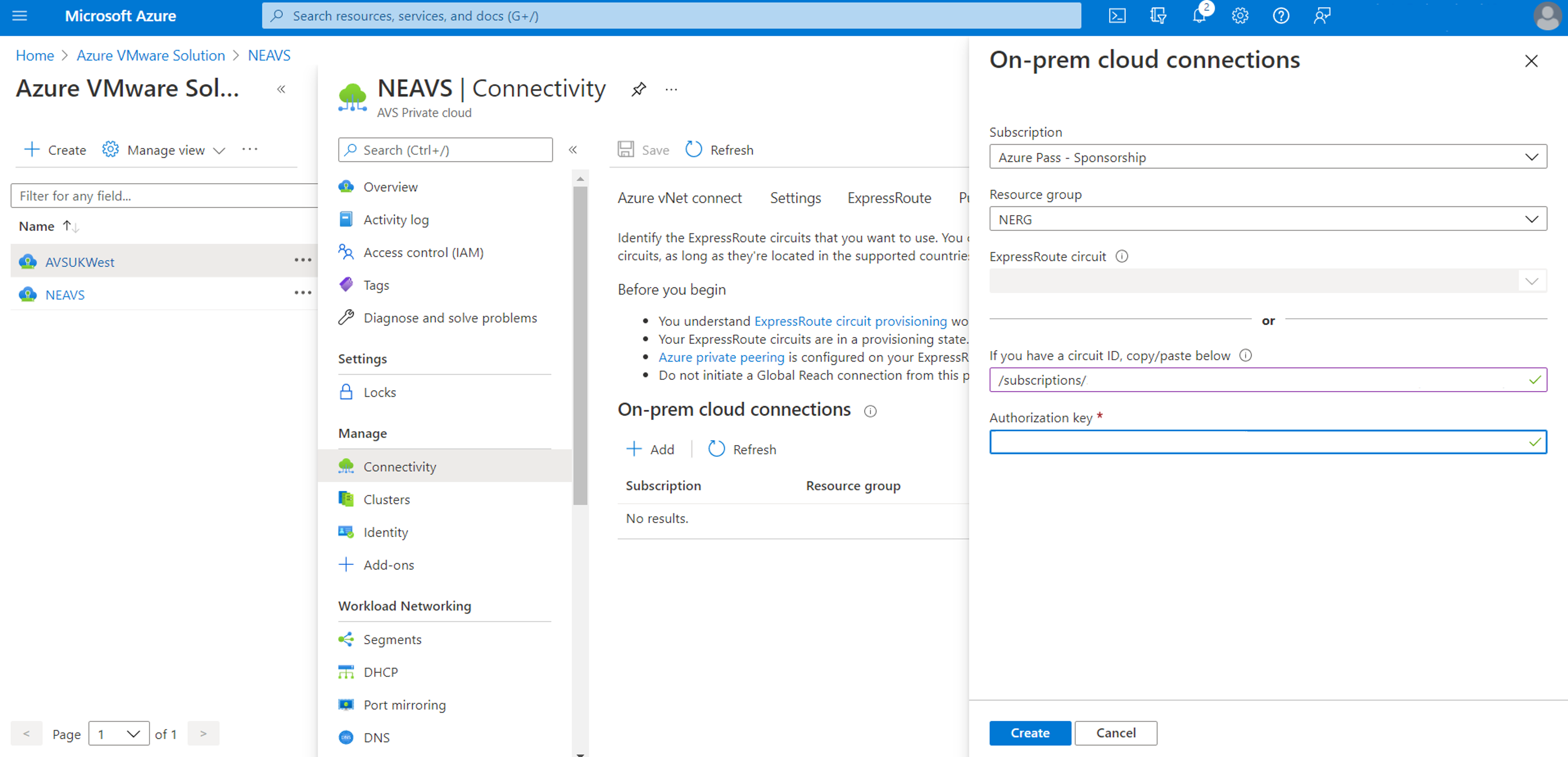

    Снимок экрана: окно

  6. Убедитесь, что состояние подключения — подключено.

Развертывание диспетчер восстановления сайта в Решении Azure VMware

После выполнения всех требований для настройки аварийного восстановления для частного облака Решения Azure VMware необходимо продолжить установку в диспетчере VMware SRM в Решении Azure VMware.

Для развертывания VMware SRM можно выполнить следующие действия.

  1. Войдите на портал Azure.

  2. Перейдите к своей подписке и найдите Решение Azure VMware.

  3. В разделе Управление выберите Надстройки.

  4. В области навигации в разделе "Аварийное восстановление" выберите "Начать работу".

  5. В раскрывающемся меню выберите Диспетчер восстановления сайта VMware — репликация vSphere в качестве решения для аварийного восстановления.

  6. Укажите лицензионный ключ или выберите использование ознакомительной версии.

  7. Ознакомьтесь с условиями, а затем выберите Установить.

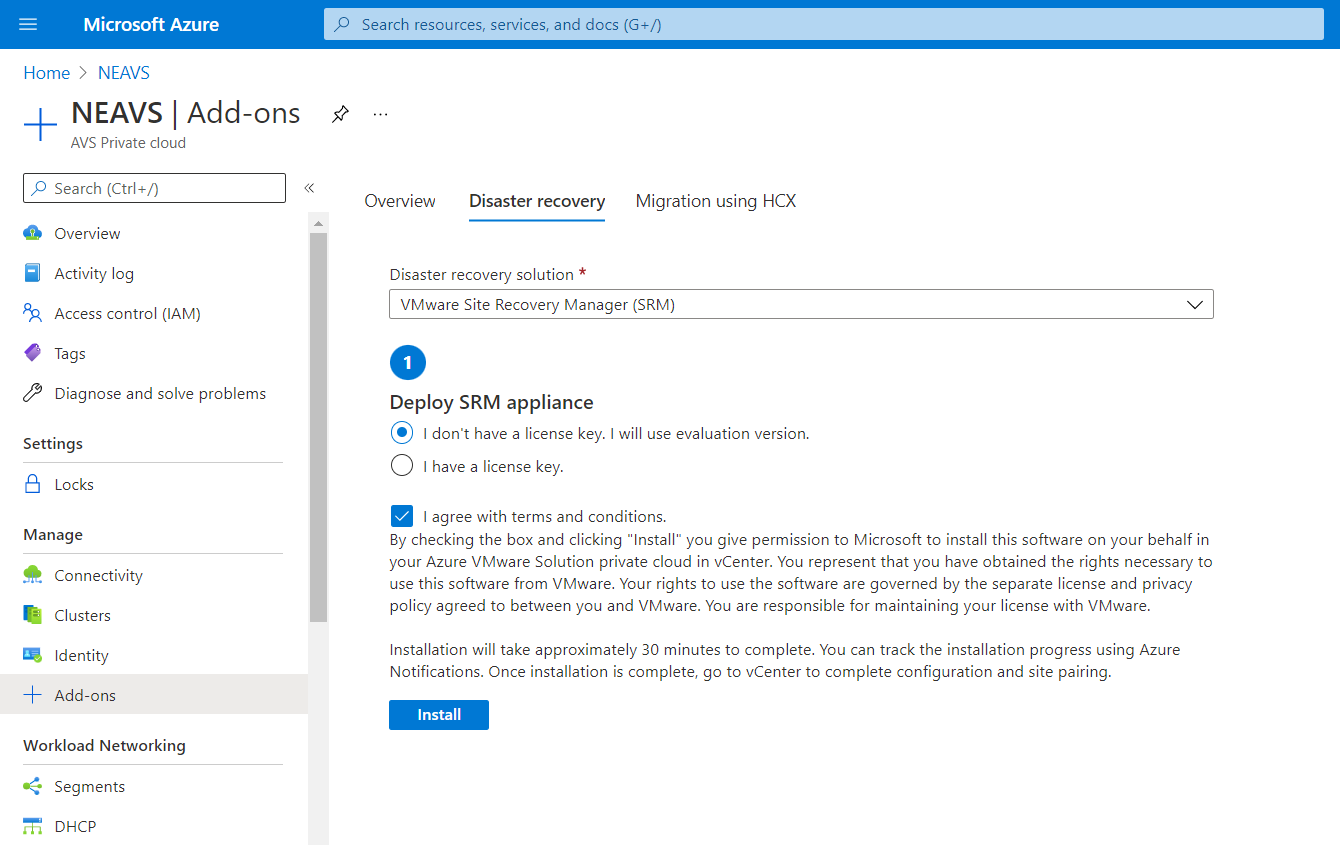

    Снимок экрана: вкладка

Убедитесь, что и для основного, и для дополнительного частного облака Решения Azure VMware подготовлен диспетчер VMware SRM.
