Изображения и обработка изображений

Завершено

Прежде чем мы можем изучить возможности обработки изображений и других возможностей компьютерного зрения, полезно рассмотреть, что изображение фактически в контексте данных для компьютерной программы.

Изображения в виде массивов пикселей

На компьютере изображение представляет собой массив числовых пикселей значений. Например, рассмотрим следующий массив:

 0   0   0   0   0   0   0
 0   0   0   0   0   0   0
 0   0  255 255 255  0   0
 0   0  255 255 255  0   0
 0   0  255 255 255  0   0
 0   0   0   0   0   0   0
 0   0   0   0   0   0   0

Массив состоит из семи строк и семи столбцов, представляющих значения пикселей для изображения 7x7 пикселей, что называется разрешением изображения . Каждый пиксель имеет значение от 0 (черный) до 255 (белый); со значениями между этими границами, представляющими оттенки серого. Изображение, представленное этим массивом, похоже на следующее (увеличенное) изображение:

Массив значений пикселей для этого изображения является двумерным (представляет строки и столбцы, или координаты x и y) и определяет единственный прямоугольник значений пикселей. Один слой значений пикселей, как этот, представляет изображение в градациях серого. В действительности большинство цифровых изображений являются многомерными и состоят из трех слоев (известных как каналы), которые представляют красный, зеленый и синий цвет (RGB). Например, можно представить цветное изображение, определив три канала значений пикселей, создающих ту же квадратную фигуру, что и предыдущий пример серого масштабирования:

Red:
 150  150  150  150  150  150  150
 150  150  150  150  150  150  150
 150  150  255  255  255  150  150
 150  150  255  255  255  150  150
 150  150  255  255  255  150  150
 150  150  150  150  150  150  150
 150  150  150  150  150  150  150

Green:
 0    0    0    0    0    0    0
 0    0    0    0    0    0    0
 0    0   255  255  255   0    0
 0    0   255  255  255   0    0
 0    0   255  255  255   0    0
 0    0    0    0    0    0    0
 0    0    0    0    0    0    0

Blue:
 255  255  255  255  255  255  255
 255  255  255  255  255  255  255
 255  255   0    0    0   255  255
 255  255   0    0    0   255  255
 255  255   0    0    0   255  255
 255  255  255  255  255  255  255
 255  255  255  255  255  255  255

Ниже приведен итоговый образ:

Фиолетовые квадраты представлены сочетанием:

Red: 150
Green: 0
Blue: 255

Желтые квадраты в центре представлены сочетанием:

Red: 255
Green: 255
Blue: 0

Использование фильтров для обработки изображений

Распространенным способом выполнения задач обработки изображений является применение фильтров , которые изменяют значения пикселей изображения для создания визуального эффекта. Фильтр определяется одним или несколькими массивами значений пикселей, называемыми ядрами фильтра . Например, можно определить фильтр с ядром 3x3, как показано в этом примере:

-1 -1 -1
-1  8 -1
-1 -1 -1

Затем ядро на изображении, вычисляя весовую сумму для каждого 3x3 исправления пикселей и присваивая результат новому изображению. Проще понять, как работает фильтрация, изучая пошаговый пример.

Начнем с изображения в градациях серого, которое мы изучили ранее.

 0   0   0   0   0   0   0
 0   0   0   0   0   0   0
 0   0  255 255 255  0   0
 0   0  255 255 255  0   0
 0   0  255 255 255  0   0
 0   0   0   0   0   0   0
 0   0   0   0   0   0   0

Во-первых, мы применяем ядро фильтра к верхнему левому участку изображения, умножая каждое значение пикселя на соответствующее значение веса в ядре, и добавляя результаты:

(0 x -1) + (0 x -1) + (0 x -1) +
(0 x -1) + (0 x 8) + (0 x -1) +
(0 x -1) + (0 x -1) + (255 x -1) = -255

Результат (-255) становится первым значением в новом массиве. Затем мы переместим ядро фильтра по одному пикселю вправо и повторите операцию:

(0 x -1) + (0 x -1) + (0 x -1) +
(0 x -1) + (0 x 8) + (0 x -1) +
(0 x -1) + (255 x -1) + (255 x -1) = -510

Опять же, результат добавляется в новый массив, который теперь содержит два значения:

-255  -510

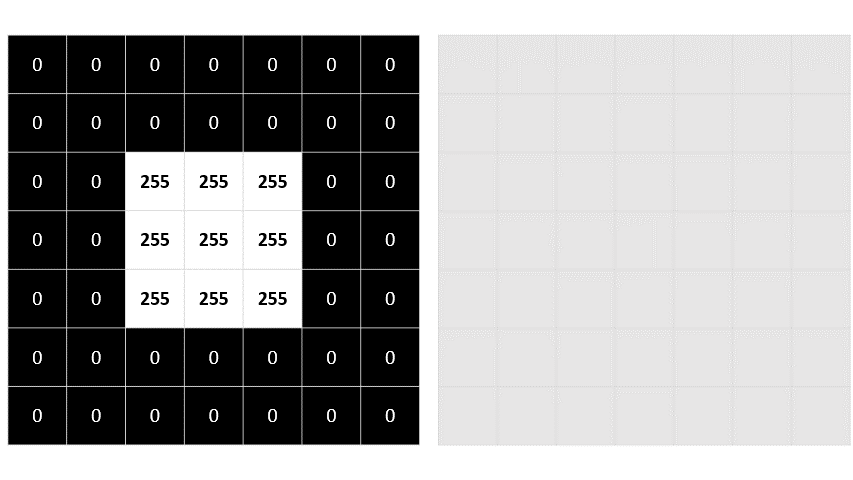

Процесс повторяется до тех пор, пока фильтр не будет связан по всему изображению, как показано в этой анимации:

Фильтр связан с изображением, вычисляя новый массив значений. Некоторые значения могут находиться за пределами диапазона значений пикселей от 0 до 255 пикселей, поэтому значения корректируются в соответствии с этим диапазоном. Из-за формы фильтра внешний край пикселей не вычисляется, поэтому применяется значение заполнения (обычно 0). Результирующий массив представляет новое изображение, в котором фильтр преобразовал исходное изображение. В этом случае фильтр оказал эффект выделения краев форм на изображении.

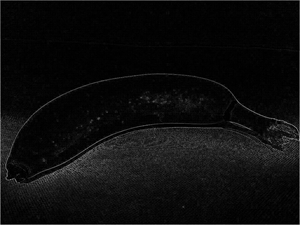

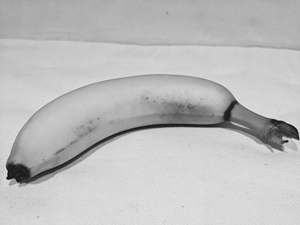

Чтобы увидеть эффект фильтра более четко, вот пример того же фильтра, примененного к реальному изображению:

Исходное изображение	Отфильтрованное изображение

Так как фильтр сворачивается по изображению, этот вид обработки изображения часто называется сверточной фильтрацией. Фильтр, используемый в этом примере, — это определенный тип фильтра (называемый фильтром laplace), который выделяет края объектов на изображении. Существует множество других типов фильтров, которые можно использовать для создания размытия, резкости, инверсии цвета и других эффектов.
