Развертывание Operations Manager с одним сервером
Применимо к:System Center 2012 R2 Operations Manager, System Center 2012 - Operations Manager, System Center 2012 SP1 - Operations Manager

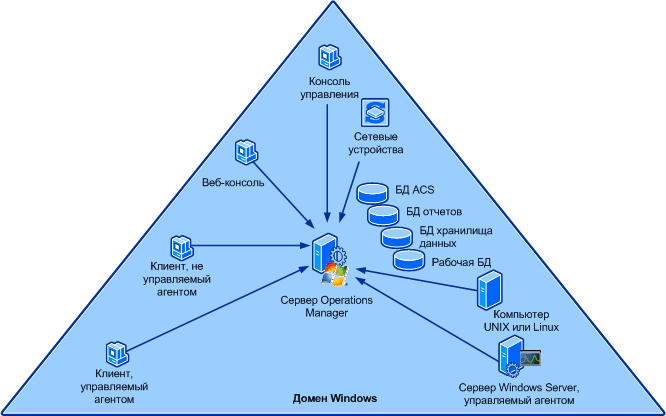

Сценарий группы управления на одном сервере объединяет все роли групп управления, которые могут сосуществовать на одном экземпляре ОС Windows Server 2008 R2 с пакетом обновления 1 (SP1) или ОС Windows Server 2012, работающей как рядовой сервер в домене Active Directory. Данный экземпляр может размещаться на выделенном оборудовании или на виртуальном компьютере. Консоль управления может быть развернута на другом компьютере, доступ к веб-консоли выполняется через браузер. Агенты обычно развертываются на ограниченном количестве устройств в зависимости от мощности сервера, на котором развертывается System Center 2012 — Operations Manager.
Operations Manager разворачивается в группе управления с одним сервером, когда требуется использовать его для оценки, тестирования и разработки пакетов управления, обычно в нерабочей или подготовительной среде.
.jpeg "Один сервер")
Службы Operations Manager
Конфигурация группы управления с одним сервером поддерживает следующие службы:
наблюдение и передачу предупреждений;
составление отчетов (доступно с консоли управления и недоступно с веб-консоли);
Сбор аудита
Безагентное отслеживание исключений
службы данных (доступ с помощью веб-консоли и консоли управления).
Компоненты Operations Manager
Конфигурация группы управления с одним сервером объединяет следующие компоненты:
Сборщик ACS
База данных ACS
сервер пересылки ACS;
Рабочая база данных
Консоль управления
базу хранилища данных отчетов;
базу данных отчетов;
Сервер отчетов
Сервер веб-консоли
командную оболочку.
Ограничения
Конфигурация группы управления с одним сервером проще всех других в развертывании, однако имеет ограниченные возможности, из которых вытекает ограниченность ее сферы применения.
Сервер шлюза
В эту конфигурацию не входит роль сервера шлюза. Поэтому все отслеживаемые устройства должны находиться в одном лесу Active Directory с сервером управления, или же необходимо использовать на управляемом компьютере и сервере управления сертификаты для обеспечения взаимной проверки подлинности.
Высокий уровень доступности и избыточность
Для конфигурации с одним сервером и одной группой управления используется единственный комплект оборудования. Такая конфигурация поддерживает только один экземпляр каждой роли сервера, и поэтому не может поддерживать переключение агентов между серверами управления при отработке отказов.
Типичное использование
Такая конфигурация чаще всего используется для оценки, тестирования и разработки пакетов управления, обычно в нерабочей или подготовительной среде. Конфигурации с одним сервером и одной группой управления обычно обладают низкой надежностью и производительностью, что позволяет использовать их только для поддержки самых малых объемов рабочей нагрузки.
Используемые порты
В такой конфигурации необходимо убедиться, что открыты сетевые порты для связи между агентами и сервером управления, между консолью управления и сервером управления, а также между веб-консолью и сервером управления. Все остальные виды обмена данными между различными компонентами выполняются на сервере управления. Используются следующие номера портов.
В консоли управления для сервера управления: TCP 5724
В консоли управления для сервера отчетов: TCP 80
В веб-консоли для сервера веб-консоли: выбранный порт веб-сайта
В агенте для сервера управления: TCP 5723
На сервере пересылки ACS для сборщика ACS: TCP 51909
Безагентное управление: осуществляется путем удаленного вызова процедур.
На сервере управления для компьютера UNIX\Linux: TCP 1270
На сервере управления для компьютера UNIX\Linux (в целях обнаружения и устранения неполадок): TCP 22
Полный список используемых портов, направление связи и возможность настройки портов см. в статье Supported Configurations for System Center 2012 – Operations Manager (Поддерживаемые конфигурации для System Center 2012 — Operations Manager).
О развертывании Operations Manager в группе управления с одним сервером см. в руководстве Пошаговое руководство. Установка Operations Manager на одном сервере.
