Использование режима EXPLICIT совместно с предложением FOR XML

Статья
2017-06-13

Как описано в подразделе Конструирование XML используя FOR XML, режимы RAW и AUTO не предоставляют больших возможностей контроля формы XML, порождаемого из результата запроса. Однако режим EXPLICIT предоставляет наибольшую гибкость при формировании желаемого XML из результатов запроса.

Запрос в режиме EXPLICIT должен быть написан особым способом, при котором в запросе явно задаются дополнительные сведения о требуемом XML, такие как ожидаемый уровень вложенности в XML. В зависимости от запрашиваемого XML написание запросов режима EXPLICIT может оказаться весьма трудоемким. Может оказаться, что использование режима PATH с вложениями является более простой альтернативой написанию запросов в режиме EXPLICIT.

Поскольку требуемый XML описывается в режиме EXPLICIT в самом запросе, следует убедиться в том, что порождаемый XML имеет необходимую форму и является корректным.

Обработка наборов строк в режиме EXPLICIT

Режим EXPLICIT преобразует набор строк, получаемый в результате выполнения запроса, в XML-документ. Для того чтобы режим EXPLICIT создал XML-документ, набор строк должен иметь определенный формат. То есть необходимо написать запрос SELECT для создания набора строк, универсальной таблицы, имеющей определенный формат, так чтобы логика обработки могла создать желаемый XML.

Во-первых, запрос должен создавать следующие два столбца метаданных:

первый столбец должен предоставлять номер тега текущего элемента (целочисленного типа), с именем столбца Tag. В запросе должен быть указан уникальный номер тега для каждого элемента, который будет создан из набора строк;
второй столбец должен задавать номер тега для родительского элемента, и этот столбец должен иметь имя Parent. Таким образом, столбцы Tag и Parent предоставляют сведения об иерархии.

Значения этих столбцов метаданных вместе со сведениями в именах столбцов используются для создания желаемого XML. Обратите внимание на то, что имена столбцов в запросе должны задаваться особым образом. Также обратите внимание на то, что значение 0 или NULL в столбце Parent указывает на то, что у соответствующего элемента нет родителя. Такой элемент добавляется в XML в качестве элемента верхнего уровня.

Для понимания того, как универсальная таблица, сформированная запросом, преобразуется в результат XML, предположим, что написан запрос, который создает универсальную таблицу.

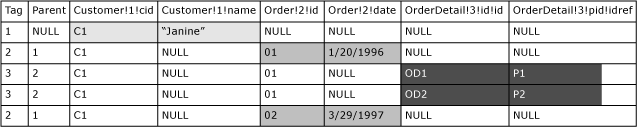

Пример универсальной таблицы

Обратите внимание на следующие особенности этой универсальной таблицы:

Первые два столбца Tag и Parent являются метастолбцами. Эти значения определяют иерархию.
Имена столбцов задаются особым образом, как описано выше в данном подразделе.
При формировании XML из этой универсальной таблицы данные таблицы секционируются вертикально на группы столбцов. Группировка определяется на основании значения Tag и имен столбцов. При конструировании XML логика обработки выбирает одну группу столбцов для каждой строки и создает элемент. В данном примере происходит следующее:
- для значения столбца Tag , равного 1 в первой строке, столбцы, имена которых включают тот же номер тега, Customer!1!cid и Customer!1!name, образуют группу. Эти столбцы используются при обработке строки, и вы могли заметить, что формой созданного элемента является <Customer id=... name=...>. Формат имени столбца описан ниже в этом подразделе;
- Для строк со значением столбца тега 2 столбцы Order!2!id и Order!2!date образуют группу, которая затем используется при создании элементов , <Order id=... date=... />.
- для строк со значением столбца Tag , равным 3, столбцы OrderDetail!3!id!id и OrderDetail!3!pid!idref образуют группу. Каждая из этих строк создает элемент <OrderDetail id=... pid=...>из этих столбцов.
обратите внимание на то, что при формировании иерархии XML строки обрабатываются по порядку. Иерархия XML определяется так, как показано далее.
- Первая строка задает значение Tag , равное 1, и значение Parent , равное NULL. Таким образом, соответствующий элемент , <Customer> элемент , добавляется как элемент верхнего уровня в XML.
```
<Customer cid="C1" name="Janine">
```
- Вторая строка задает значение Tag , равное 2, и значение Parent , равное 1. Таким образом, элемент <Order> , добавляется в качестве дочернего <Customer> элемента элемента .
```
<Customer cid="C1" name="Janine">
   <Order id="O1" date="1/20/1996">
```
- Следующие две строки задают значение Tag , равное 3, и значение Parent , равное 2. Таким образом, два элемента, <OrderDetail> элементы, добавляются в качестве дочерних элементов <Order> элемента .
```
<Customer cid="C1" name="Janine">
   <Order id="O1" date="1/20/1996">
      <OrderDetail id="OD1" pid="P1"/>
      <OrderDetail id="OD2" pid="P2"/>
```
- Последняя строка задает 2 в качестве номера Tag и 1 в качестве номера тэга Parent . Поэтому к родительскому элементу добавляется еще один <Order> дочерний <Customer> элемент.
```
<Customer cid="C1" name="Janine">
   <Order id="O1" date="1/20/1996">
      <OrderDetail id="OD1" pid="P1"/>
      <OrderDetail id="OD2" pid="P2"/>
   </Order>
   <Order id="O2" date="3/29/1997">
</Customer>
```

В итоге, значения в метастолбцах Tag и Parent , сведения, указанные в именах столбцов, и правильный порядок строк создают желаемый XML при использовании режима EXPLICIT.

Упорядочение строк универсальной таблицы

При конструировании XML строки в универсальной таблице обрабатываются по порядку. Поэтому для получения правильных экземпляров потомков, ассоциированных с их родителями строки в наборе строк должны быть упорядочены так, чтобы за каждым родительским узлом следовали его потомки.

Указание имен столбцов в универсальной таблице

При написании запросов в режиме EXPLICIT имена столбцов в результирующем наборе строк должны быть заданы с использованием описанного далее формата. Они предоставляют сведения о преобразовании, включая имена элементов и атрибутов и другие дополнительные сведения, задаваемые при помощи директив.

Общий формат имеет вид:


ElementName!TagNumber!AttributeName!Directive

Далее следует описание частей формата.

ElementName
Результирующий общий идентификатор элемента. Например, если параметр Customers указан как ElementName, <создается элемент Customers> .

TagNumber
Уникальное значение тега, присвоенное элементу. Это значение с помощью двух метастолбцов, Tag и Parent, определяет вложенность элементов в результирующем XML.

AttributeName
Предоставляет имя создаваемого атрибута для указанного элемента ElementName. Это поведение используется, если не задано значение Directive .

Если задано значение Directive , имеющее тип xml, cdataили element, оно используется для создания дочернего элемента ElementName, к которому добавляется значение столбца.

При указании значения Directiveзначение AttributeName может быть пустым. Например: ElementName!TagNumber!!Directive. В этом случае значение столбца напрямую содержится в ElementName.

Directive
ЗначениеDirective является необязательным и может использоваться с целью предоставления дополнительных сведений для создания XML. ЗначениеDirective служит двум целям.

Одной из целей является кодирование значений в виде ID, IDREF и IDREFS. Можно указать ключевые слова ID, IDREFи IDREFS в качестве значений Directive. Эти директивы переопределяют типы атрибутов. Это позволяет создавать связи внутри документа.

Также можно использовать значение Directive для указания того, как сопоставлять строковые данные с XML. Ключевые слова hide, element, elementxsinil, xml, xmltextи cdata также могут быть использованы в качестве значения Directive. Директива hide скрывает узел. Это полезно, если некоторые значения извлекаются только в целях сортировки и не должны появляться в результирующем XML.

Директива element формирует содержащийся элемент вместо атрибута. Содержащиеся данные кодируются как сущность. Например, символ < превращается в <. Для значений столбцов, равных NULL, элемент не формируется. Если требуется, чтобы для столбцов со значениями NULL формировался элемент, можно указать директиву elementxsinil . При этом будет сформирован элемент с атрибутом xsi:nil=TRUE.

Директива xml аналогична директиве element , однако при ее использовании не происходит кодирования сущности. Обратите внимание на то, что директива element может быть совмещена с ID, IDREFили IDREFS, в то время как директива xml не допускает совмещения с любой другой директивой, кроме hide.

Директива cdata содержит данные путем упаковывания их с помощью раздела CDATA. Содержимое не кодируется в виде сущности. Первоначальный тип данных должен быть текстовым, например varchar, nvarchar, textили ntext. Эта директива может использоваться только совместно с hide. При использовании этой директивы не следует задавать значение AttributeName .

Комбинирование директив из двух разных групп в большинстве случаев допустимо, однако комбинирование директив одной группы недопустимо.

Если значения Directive и AttributeName не заданы, например Customer!1, подразумевается директива element , то есть Customer!1!!element, а данные столбца содержатся в ElementName.

Если задана директива xmltext , содержимое столбца упаковывается в один тэг, который интегрируется с оставшейся частью документа. Эта директива полезна при выборке перегруженных, неиспользуемых XML-данных, сохраненных в столбец при помощи OPENXML. Дополнительные сведения см. в разделе OPENXML (SQL Server).

Если задано значение AttributeName , имя тега заменяется указанным именем. В противном случае атрибут добавляется к текущему списку атрибутов включаемых элементов путем помещения содержимого в начало содержимого без кодирования сущности. Столбец с этой директивой должен быть текстового типа, например varchar, nvarchar, char, nchar, textили ntext. Эта директива может использоваться только совместно с hide. Эта директива полезна при выборке перегруженных данных, хранящихся в столбце. Если содержимое не является корректным XML, поведение не определено.

в этом разделе

В следующем примере демонстрируется применение режима EXPLICIT.
