Общие сведения о пограничных транспортных серверах в гибридных развертываниях Exchange 2003



Применимо к: Exchange Server 2010 SP2, Exchange Server 2010 SP3

Последнее изменение раздела: 2013-01-25

Пограничные транспортные серверы в Exchange 2010 развертываются в локальной сети периметра вашей организации. Эти компьютеры не входят в домен и обрабатывают поток почты в Интернете, выступая в качестве ретранслятора SMTP и промежуточных сайтов для серверов Exchange во внутренней сети. При гибридном сценарии можно развернуть пограничные транспортные серверы с запущенным пакетом обновления 3 (SP3) для Exchange 2010, если нежелательно разрешать прямой доступ внутренних гибридных транспортных серверов-концентраторов в Интернет.

Дополнительные сведения см. в разделе Общие сведения о роли пограничного транспортного сервера

Добавление пограничного транспортного сервера в гибридное развертывание

Развертывание пограничного транспортного сервера в организации при настройке гибридного сценария — это необязательный шаг. Во время первого запуска мастера управления гибридной конфигурацией вам требуется выбрать один или несколько транспортных серверов-концентраторов. Однако после первого запуска мастера вы можете добавить в организацию пограничный транспортный сервер, настроить его, повторно запустить мастер управления гибридной конфигурацией, а затем вручную обновить локальные соединители отправки и пограничный транспортный соединитель получения, чтобы добавить его в гибридное развертывание.

После добавления пограничного транспортного сервера в гибридное развертывание он устанавливает связь со службой Microsoft Exchange Online Protection (EOP) от имени внутренних гибридных транспортных серверов-концентраторов. Пограничный транспортный сервер выступает в качестве ретранслятора между локальным гибридным транспортным сервером-концентратором и службой EOP. Все аспекты безопасности подключения, которые ранее обеспечивал гибридный транспортный сервер-концентратор, теперь обеспечивает пограничный транспортный сервер. Поиск получателей, политики соответствия требованиям и проверку прочих сообщений продолжают осуществлять гибридные транспортные серверы-концентраторы.

При добавлении пограничного транспортного сервера в гибридное развертывание вам не требуется перенаправлять через него почту, передаваемую между локальными пользователями и получателями в Интернете. Через пограничный транспортный сервер направляются только сообщения, которыми обмениваются локальные организации и организации Exchange Online.

Поток почты без пограничного транспортного сервера

Приведенные ниже процесс и схема описывают путь, который проходят сообщения между локальной организацией и Exchange Online, когда развертывание пограничного транспортного сервера не выполнено.

1. Сообщения из локальной организации получателям в организации Exchange Online отправляются с сервера Exchange 2003 на гибридный транспортный сервер-концентратор.

2. Транспортный сервер-концентратор отправляет сообщение непосредственно в компанию Exchange Online EOP.

3. Служба EOP доставляет сообщение в организацию Exchange Online.

4. Сообщения, отправленные из организации Exchange Online получателям в локальной организации, следуют по обратному маршруту.

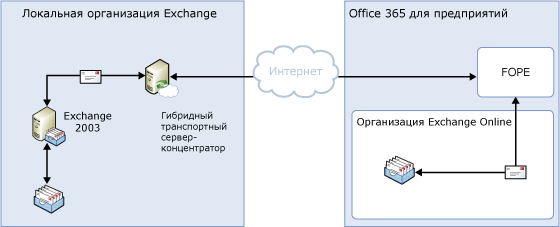

Поток почты в гибридном развертывании без развернутого пограничного транспортного сервера

Поток почты с пограничным транспортным сервером

Приведенная ниже схема показывает путь, который проходят сообщения между локальной организацией и Exchange Online при наличии развернутого пограничного транспортного сервера. Сообщения из локальной организации получателям в организации Exchange Online отправляются с сервера Exchange 2003:

1. Сообщения из локальной организации получателям в организации Exchange Online отправляются с сервера Exchange 2003 на гибридный транспортный сервер-концентратор.

2. Транспортный сервер-концентратор доставляет сообщение на пограничный транспортный сервер.

3. Пограничный транспортный сервер отправляет сообщение в компанию Exchange Online EOP.

4. Служба EOP доставляет сообщение в организацию Exchange Online.

5. Сообщения, отправленные из организации Exchange Online получателям в локальной организации, следуют по обратному маршруту.

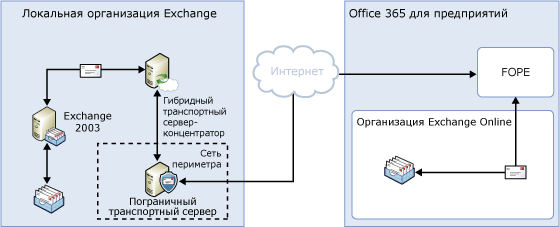

Поток почты в гибридном развертывании при наличии развернутого пограничного транспортного сервера
