Практическое руководство. Проверка нажатия с использованием геометрического объекта в качестве параметра

В этом примере демонстрируется выполнение проверки нажатия визуального объекта с использованием объекта Geometry в качестве параметра проверки нажатия.

Пример

В следующем примере показано, как настроить проверку нажатия, используя параметры GeometryHitTestParameters для метода HitTest. Значение Point, которое было передано методу OnMouseDown, используется для создания объекта Geometry, чтобы расширить диапазон проверки нажатия.

        ' Respond to the mouse button down event by setting up a hit test results callback.
        Private Overloads Sub OnMouseDown(ByVal sender As Object, ByVal e As MouseButtonEventArgs)
            ' Retrieve the coordinate of the mouse position.
            Dim pt As Point = e.GetPosition(CType(sender, UIElement))

            ' Expand the hit test area by creating a geometry centered on the hit test point.
            Dim expandedHitTestArea As New EllipseGeometry(pt, 10.0, 10.0)

            ' Clear the contents of the list used for hit test results.
            hitResultsList.Clear()

            ' Set up a callback to receive the hit test result enumeration.
            VisualTreeHelper.HitTest(myControl, Nothing, New HitTestResultCallback(AddressOf MyHitTestResultCallback), New GeometryHitTestParameters(expandedHitTestArea))

            ' Perform actions on the hit test results list.
            If hitResultsList.Count > 0 Then
                ProcessHitTestResultsList()
            End If
        End Sub

// Respond to the mouse button down event by setting up a hit test results callback.
private void OnMouseDown(object sender, MouseButtonEventArgs e)
{
    // Retrieve the coordinate of the mouse position.
    Point pt = e.GetPosition((UIElement)sender);

    // Expand the hit test area by creating a geometry centered on the hit test point.
    EllipseGeometry expandedHitTestArea = new EllipseGeometry(pt, 10.0, 10.0);

    // Clear the contents of the list used for hit test results.
    hitResultsList.Clear();

    // Set up a callback to receive the hit test result enumeration.
    VisualTreeHelper.HitTest(myControl, null,
        new HitTestResultCallback(MyHitTestResultCallback),
        new GeometryHitTestParameters(expandedHitTestArea));

    // Perform actions on the hit test results list.
    if (hitResultsList.Count > 0)
    {
        ProcessHitTestResultsList();
    }
}

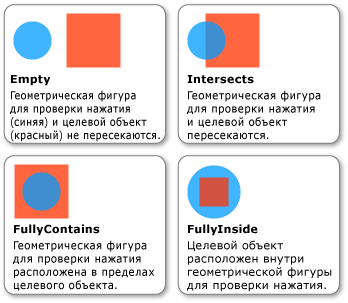

Свойство IntersectionDetail атрибута GeometryHitTestResult предоставляет сведения о результатах проверки нажатия, в которой в качестве параметра используется объект Geometry. На следующем рисунке показано отношение между геометрическим объектом проверки нажатия (синий круг) и отображенным содержимым конечного визуального объекта (красный квадрат).

Пересечение между геометрическим объектом проверки нажатия и конечным визуальным объектом

В следующем примере показано, как реализовать обратный вызов проверки нажатия, если в качестве параметра проверки нажатия используется объект Geometry. Тип параметра result приводится к типу GeometryHitTestResult, чтобы извлечь значение свойства IntersectionDetail. Это значение позволяет определить, полностью или частично параметр проверки нажатия Geometry находится в отображаемом содержимом целевого объекта проверки нажатия. В этом случае код примера только добавляет результаты проверки нажатия в список визуальных объектов, которые полностью содержатся в пределах границы целевого объекта.

        ' Return the result of the hit test to the callback.
        Public Function MyHitTestResultCallback(ByVal result As HitTestResult) As HitTestResultBehavior
            ' Retrieve the results of the hit test.
            Dim intersectionDetail As IntersectionDetail = (CType(result, GeometryHitTestResult)).IntersectionDetail

            Select Case intersectionDetail
                Case IntersectionDetail.FullyContains

                    ' Add the hit test result to the list that will be processed after the enumeration.
                    hitResultsList.Add(result.VisualHit)

                    Return HitTestResultBehavior.Continue

                Case IntersectionDetail.Intersects

                    ' Set the behavior to return visuals at all z-order levels.
                    Return HitTestResultBehavior.Continue

                Case IntersectionDetail.FullyInside

                    ' Set the behavior to return visuals at all z-order levels.
                    Return HitTestResultBehavior.Continue

                Case Else
                    Return HitTestResultBehavior.Stop
            End Select
        End Function

// Return the result of the hit test to the callback.
public HitTestResultBehavior MyHitTestResultCallback(HitTestResult result)
{
    // Retrieve the results of the hit test.
    IntersectionDetail intersectionDetail = ((GeometryHitTestResult)result).IntersectionDetail;

    switch (intersectionDetail)
    {
        case IntersectionDetail.FullyContains:

            // Add the hit test result to the list that will be processed after the enumeration.
            hitResultsList.Add(result.VisualHit);

            return HitTestResultBehavior.Continue;

        case IntersectionDetail.Intersects:

            // Set the behavior to return visuals at all z-order levels.
            return HitTestResultBehavior.Continue;

        case IntersectionDetail.FullyInside:

            // Set the behavior to return visuals at all z-order levels.
            return HitTestResultBehavior.Continue;

        default:
            return HitTestResultBehavior.Stop;
    }
}

Примечание
Обратный вызов HitTestResult не должен осуществляться, если для деталей пересечения возвращается значение Empty.
