Использование динамической телеметрии с предварительно настроенным решением для удаленного мониторинга

Статья
11/02/2017

Динамическая телеметрия позволяют визуализировать любые данные телеметрии, отправленные в предварительно настроенное решение для удаленного мониторинга. Имитации устройств, развертываемые вместе с предварительно настроенным решением, отправляют данные телеметрии температуры и влажности, которые можно отобразить на панели мониторинга. Если настроить существующие имитации устройств, создать имитации устройств или подключить физические устройства к предварительно настроенному решению, то это позволит отправлять другие значения телеметрии, такие как внешняя температура, число оборотов в минуту или скорость ветра. Затем эти дополнительные данные телеметрии можно будет визуализировать на панели мониторинга.

В этом учебнике используется простая имитация устройства Node.js, которую можно легко изменить для экспериментов с динамической телеметрией.

Чтобы завершить этот учебник, потребуется следующее.

Активная подписка Azure. Если ее нет, можно создать бесплатную пробную учетную запись всего за несколько минут. Дополнительные сведения см. на странице бесплатной пробной версии Azure.
Node.js версии 0.12.x или более поздней.

Этот учебник подходит для любой операционной системы, например Windows или Linux, в которой можно установить Node.js.

Подготовка решения

Если вы еще не подготовили предварительно настроенное решение для удаленного мониторинга в своей учетной записи, то выполните следующие действия:

Войдите на сайт azureiotsuite.com с помощью учетных данных Azure и щелкните +, чтобы создать решение.
На плитке Удаленный мониторинг щелкните Выбрать.
Укажите имя для предварительно настроенного решения удаленного мониторинга.
Выберите область и подписку, которые вы хотите использовать для подготовки решения.
Щелкните Создать решение , чтобы начать процесс подготовки. Этот процесс обычно занимает несколько минут.

Дождитесь завершения процесса подготовки.

Щелкните плитку решения с состоянием Подготовка.
Следите за состояниями подготовки по мере развертывания служб Azure в рамках подписки Azure.
Когда подготовка будет завершена, состояние изменится на Готово.
Щелкните плитку, чтобы просмотреть подробные сведения о решении на правой панели.

Примечание.

Если при развертывании предварительно настроенного решения возникают проблемы, см. статьи Разрешения на сайте azureiotsuite.com и Часто задаваемые вопросы об IoT Suite. Если проблемы не удается устранить, отправьте запрос в службу поддержки на портале.

Есть ли сведения, которые вы ожидали увидеть и которые не указаны для вашего решения? Сообщите нам о своих предложениях на сайте User Voice.

Настройка имитации устройства Node.js

На панели удаленного мониторинга щелкните + Добавить устройство, а затем добавьте пользовательское устройство. Запишите имя узла Центра Интернета вещей, идентификатор устройства и ключ устройства. Они потребуются позже, при подготовке клиентского приложения устройства remote_monitoring.js.
Убедитесь, что на компьютере разработки установлен компонент Node.js 0.12.x или более поздняя версия. Выполните команду node --version в командной строке или оболочке, чтобы проверить версию. Сведения об использовании диспетчера пакетов для установки Node.js в Linux см. в разделе Installing Node.js via package manage (Установка Node.js с помощью диспетчера пакетов).
После установки Node.js клонируйте последнюю версию репозитория azure-iot-sdks-node на свой компьютер разработки. Всегда используйте ветвь master , чтобы получать последние версии библиотек и примеров.
Из папки node/device/samples в локальной копии репозитория azure-iot-sdks-node скопируйте в пустую папку на компьютере разработки следующие два файла:
- packages.json
- remote_monitoring.js
Откройте файл remote_monitoring.js и найдите следующее определение переменной.
```
var connectionString = "[IoT Hub device connection string]";
```
Замените [IoT Hub device connection string] строкой подключения устройства. Используйте значения имени узла Центра Интернета вещей, идентификатора устройства и ключа устройства, которые вы записали на шаге 1. Строка подключения имеет следующий формат:
```
HostName={your IoT Hub hostname};DeviceId={your device id};SharedAccessKey={your device key}
```
Если имя узла Центра Интернета вещей — contoso, а идентификатор устройства — mydevice, то строка подключения будет выглядеть как следующий фрагмент кода:
```
var connectionString = "HostName=contoso.azure-devices.net;DeviceId=mydevice;SharedAccessKey=2s ... =="
```
Сохраните файл. Выполните следующие команды в оболочке или командной строке в папке, содержащей эти файлы, для установки необходимых пакетов, а затем запустите пример приложения.
```
npm install
node remote_monitoring.js
```

Наблюдение динамической телеметрии в действии

На панели мониторинга отображаются данные телеметрии температуры и влажности из существующих имитаций устройств.

Панель мониторинга по умолчанию

Если выбрать имитацию устройства Node.js, которая запускалась в предыдущем разделе, отобразятся данные телеметрии температуры, влажности и внешней температуры.

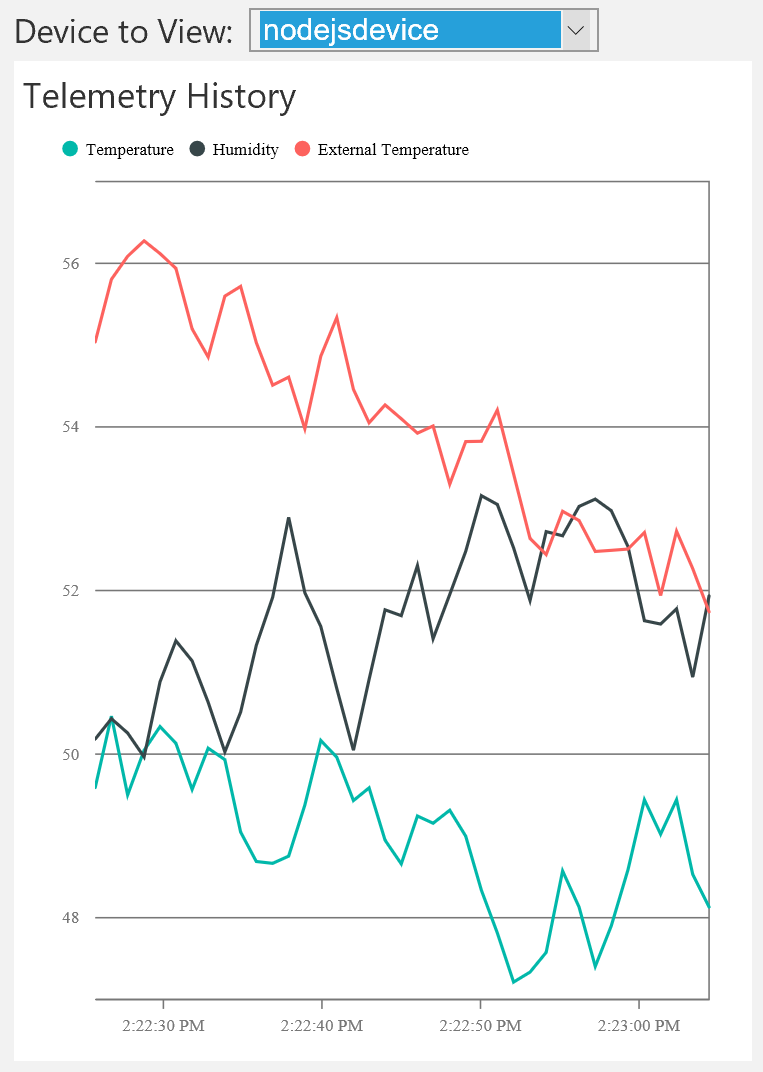

Добавление значения внешней температуры на панель мониторинга

Решение для удаленного мониторинга автоматически определяет тип дополнительных данных телеметрии внешней температуры и добавляет их на диаграмму на панели мониторинга.

Добавление типа данных телеметрии

Следующий шаг — заменить данные телеметрии, созданные имитацией устройства Node.js, новым набором значений.

Остановите имитацию устройства Node.js, нажав клавиши Ctrl+C в командной строке или оболочке.
В файле remote_monitoring.js можно увидеть базовые значения для существующих данных телеметрии температуры, влажности и внешней температуры. Добавьте базовое значение данных для rpm следующим образом.
```
// Sensors data
var temperature = 50;
var humidity = 50;
var externalTemperature = 55;
var rpm = 200;
```
Имитированное устройство Node.js добавляет случайное приращение базовых значений данных с помощью функции generateRandomIncrement, определенной в файле remote_monitoring.js. Рандомизируйте значение rpm , добавив строку кода после существующего кода рандомизации следующим образом.
```
temperature += generateRandomIncrement();
externalTemperature += generateRandomIncrement();
humidity += generateRandomIncrement();
rpm += generateRandomIncrement();
```
Добавьте новое значение rpm в полезные данные JSON, которые устройство отправляет в Центр Интернета вещей.
```
var data = JSON.stringify({
  'DeviceID': deviceId,
  'Temperature': temperature,
  'Humidity': humidity,
  'ExternalTemperature': externalTemperature,
  'RPM': rpm
});
```
Запустите имитацию устройства Node.js с помощью следующей команды.

node remote_monitoring.js
Вы увидите новый тип данных телеметрии RPM на диаграмме на панели мониторинга.

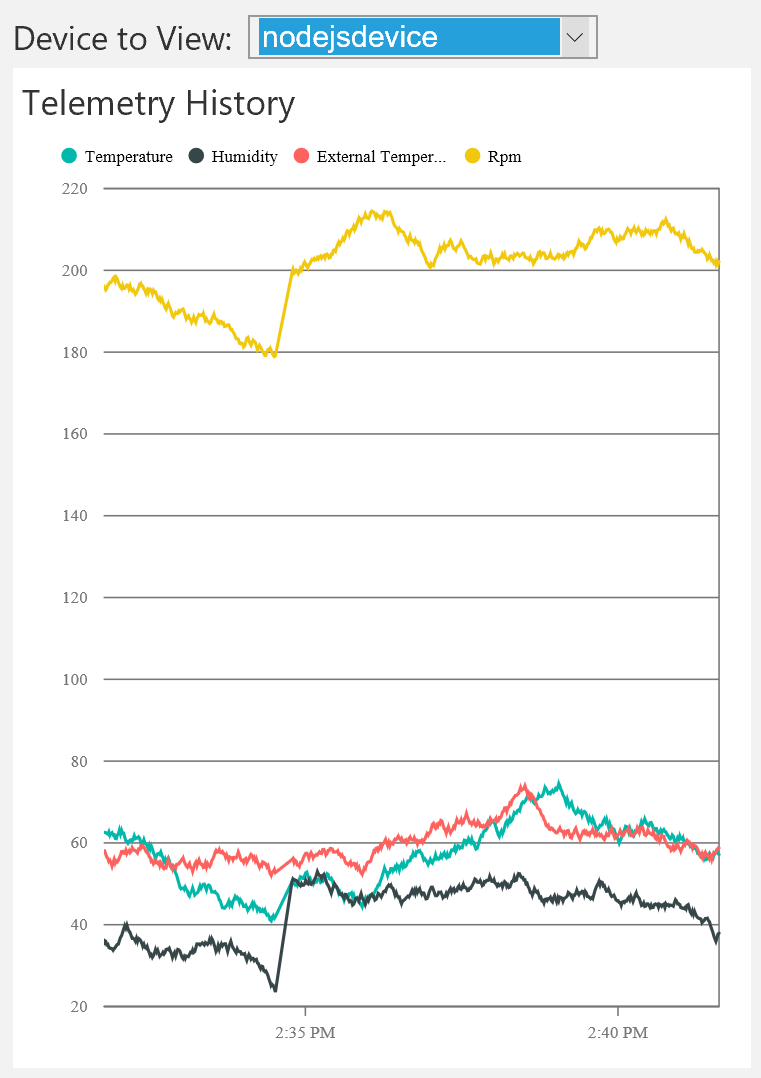

Добавление значения оборотов в секунду на панель мониторинга

Примечание.

Может потребоваться отключить и снова включить устройство Node.js на странице Устройства на панели мониторинга, чтобы немедленно отобразить изменения.

Настройка отображения панели мониторинга

Сообщение Device-Info может содержать метаданные о данных телеметрии, которые устройство может отправлять в Центр Интернета вещей. В этих метаданных могут быть указаны типы данных телеметрии, отправляемых устройством. Измените значение deviceMetaData в файле remote_monitoring.js, чтобы добавить определение Telemetry после определения Commands. Определение Commands показано в следующем фрагменте кода (не забудьте добавить , после определения Commands).

'Commands': [{
  'Name': 'SetTemperature',
  'Parameters': [{
    'Name': 'Temperature',
    'Type': 'double'
  }]
},
{
  'Name': 'SetHumidity',
  'Parameters': [{
    'Name': 'Humidity',
    'Type': 'double'
  }]
}],
'Telemetry': [{
  'Name': 'Temperature',
  'Type': 'double'
},
{
  'Name': 'Humidity',
  'Type': 'double'
},
{
  'Name': 'ExternalTemperature',
  'Type': 'double'
}]

Примечание.

Решение для удаленного мониторинга проверяет соответствие регистра при сравнении определения метаданных с информацией в потоке данных телеметрии.

Добавление определения Telemetry , показанное в предыдущем фрагменте кода, не изменяет поведение панели мониторинга. Тем не менее метаданные также могут содержать атрибут DisplayName для настройки отображения на панели мониторинга. Измените определение метаданных Telemetry , как показано во фрагменте кода ниже.

'Telemetry': [
{
  'Name': 'Temperature',
  'Type': 'double',
  'DisplayName': 'Temperature (C*)'
},
{
  'Name': 'Humidity',
  'Type': 'double',
  'DisplayName': 'Humidity (relative)'
},
{
  'Name': 'ExternalTemperature',
  'Type': 'double',
  'DisplayName': 'Outdoor Temperature (C*)'
}
]

На следующем снимке экрана показано, как это изменение меняет легенду диаграммы на панели мониторинга.

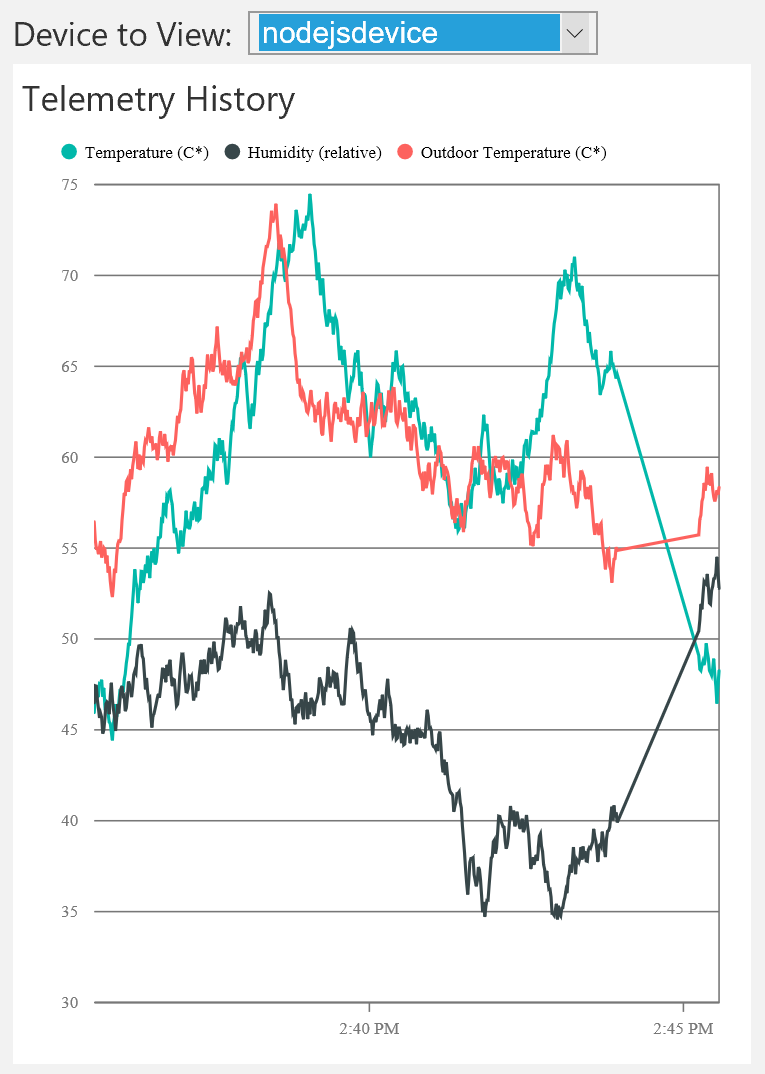

Настройка легенды диаграммы

Примечание.

Фильтрация типов данных телеметрии

По умолчанию диаграмма на панели мониторинга отображает каждый ряд данных в потоке данных телеметрии. Можно использовать метаданные Device-Info , чтобы подавить вывод определенных типов данных телеметрии на диаграмме.

Чтобы сделать диаграмму доступной только для телеметрии температуры и влажности, опустите externalTemperature из метаданных телеметрии Device-Info следующим образом:

'Telemetry': [
{
  'Name': 'Temperature',
  'Type': 'double',
  'DisplayName': 'Temperature (C*)'
},
{
  'Name': 'Humidity',
  'Type': 'double',
  'DisplayName': 'Humidity (relative)'
},
//{
//  'Name': 'ExternalTemperature',
//  'Type': 'double',
//  'DisplayName': 'Outdoor Temperature (C*)'
//}
]

Outdoor Temperature (Наружная температура) больше не отображается на диаграмме.

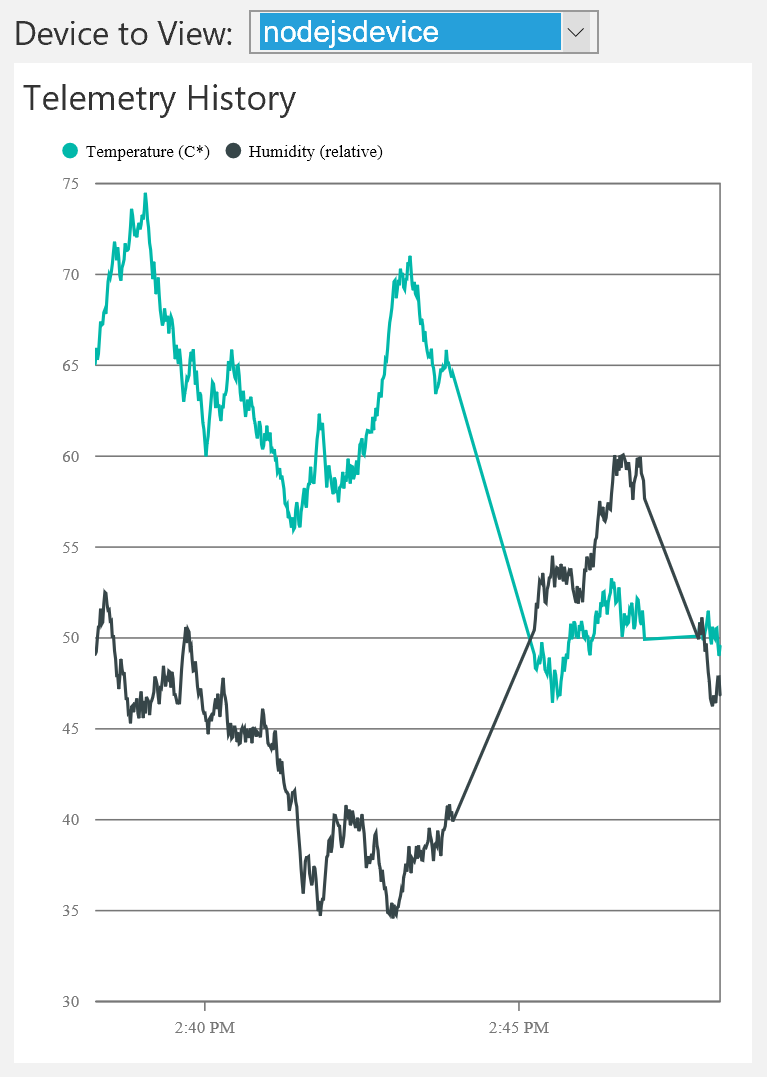

Фильтрация данных телеметрии на панели мониторинга

Это изменение влияет только на отображение диаграммы. Значения данных ExternalTemperature по-прежнему сохраняются и остаются доступными для внутренней обработки.

Примечание.

Обработка ошибок

Чтобы поток данных можно было отобразить на диаграмме, его значение Type в метаданных Device-Info должно соответствовать типу данных значений телеметрии. Например, если в метаданных указано, что Type данных влажности — int, а в потоке данных телеметрии обнаружен тип double, то данные телеметрии влажности не отображаются на диаграмме. Тем не менее значения Humidity по-прежнему сохраняются и остаются доступными для внутренней обработки.

Следующие шаги

Теперь, когда вы узнали, как использовать динамическую телеметрию, ознакомьтесь также со статьей о том, как с помощью предварительно настроенных решений применять сведения об устройстве: Метаданные сведений об устройстве в предварительно настроенном решении для удаленного мониторинга.
