Работа с представлением модели в Power BI Desktop

  • Статья

В представлении модели отображаются все таблицы, столбцы и связи в вашей модели. Это представление может быть особенно полезным, если модель имеет сложные связи между многими таблицами.

Выберите значок для представления модели рядом с окном, чтобы увидеть существующую модель. Наведите курсор на строку связи , чтобы отобразить используемые столбцы.

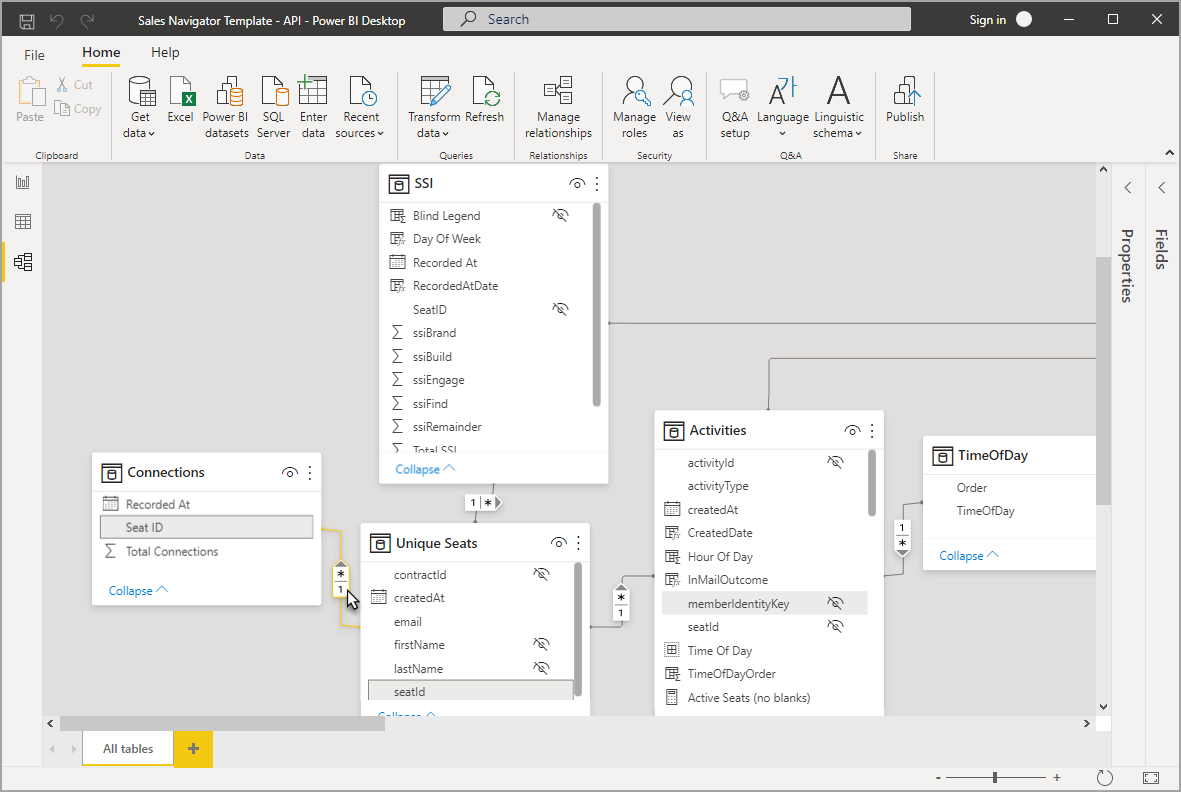

снимок экрана представления модели, значок представления модели и сведения о связи выделены.

На изображении таблица Подключения содержит столбец Идентификатор места, связанный с таблицей Уникальные места, в которой также есть столбец Идентификатор места. Две таблицы имеют отношение "Многие-к-одному" (*:1). Стрелка в середине строки показывает направление потока контекста фильтра. Двойные стрелки будут означать, что направление перекрестного фильтра имеет значение оба.

Вы можете дважды щелкнуть связь, чтобы открыть ее в диалоговом окне Изменить связь. Дополнительные сведения о связях см. в статье Создание связей и управление ими в Power BI Desktop.

Обновленное представление модели

Текущие выпуски Power BI Desktop включают обновленное представление модели .

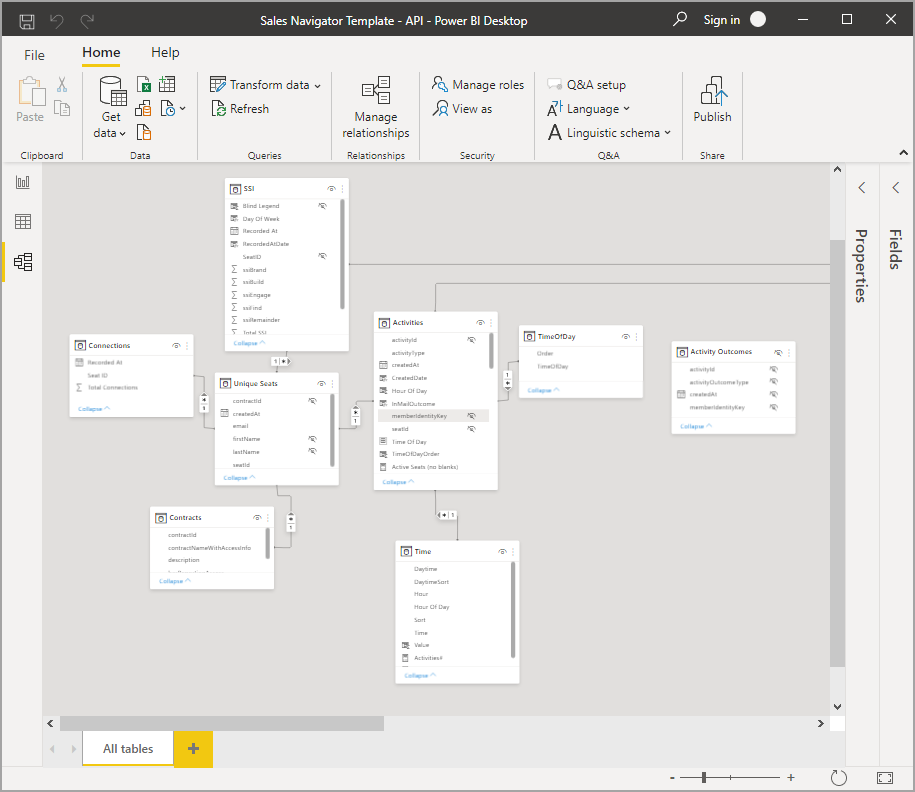

снимок экрана представления модели после обновления.

Цвета в заголовках карточки таблицы автоматически соответствуют цветам, выбранным в любой теме отчета, которую вы используете. Если цвет слишком близок к белому, Model view не использует его в заголовках тем оформления, чтобы избежать ситуаций, когда трудно различать таблицы в двухцветном режиме. На предыдущем изображении заголовки карточки являются белыми; Если тема отчета использовала синий цвет, заголовки карточки в представлении модели , показанные на предыдущем изображении, будут синими, а не белыми.

Если в модели меньше 75 таблиц, в представлении модели отображаются все таблицы. Если в модели более 75 таблиц, вместо отображения всех таблиц вы увидите следующее изображение:

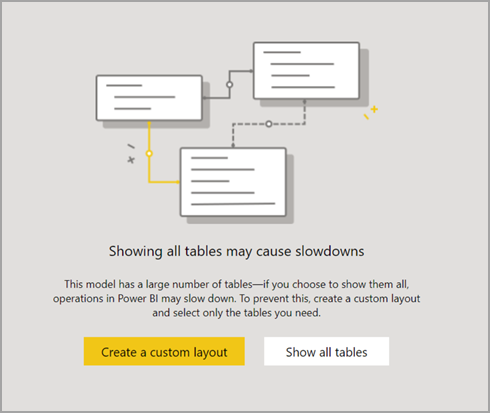

снимок экрана: предупреждение о замедлении Power BI для модели с более чем 75 таблицами.

Если в модели более 75 таблиц, Power BI Desktop предупреждает вас о том, что замедление может произойти. Создайте настраиваемый макет (выберите кнопку "Создать настраиваемый макет") для уменьшения значительных объемов использования ЦП и памяти, когда в представлении модели отображается более 75 таблиц.

Связанное содержимое

Есть все виды действий, которые можно сделать с помощью Power BI Desktop. Дополнительные сведения о источниках данных см. в следующих ресурсах:
